Запчасти AODES Desertcross 800-3
Справочный каталог: 46 узлов. Выберите раздел или найдите деталь по артикулу. В таблицах указаны номера позиций на схемах и количество деталей в конкретном узле.
Год каталога не указан. Перед подбором сверяйте модель, год и VIN техники.
Разделов: 46
Совпадений нет. Проверьте артикул или попробуйте другое название.
- 1. Front suspension system
- 2. Rear suspension system
- Передний привод
- Задний привод
- Рулевое управление
- Рулевое управление
- F06-1. Fuel System
- F06-2. Fuel System
- F06-3. Fuel System
- F07. Seat
- Панель приборов
- Панель приборов
- Панель приборов
- Наружные кузовные панели
- Внутренние пластиковые панели
- Передний багажник
- Боковой борт грузовой платформы
- Передний и задний борта грузовой платформы
- Днище грузовой платформы
- Каркас безопасности
- Выхлопная система
- Система охлаждения
- Двигатель и комплектующие
- F19. Frame and accessories
- Защита днища
- Тормозная система
- Передний бампер и лебёдка
- Передний бампер и лебёдка
- Крыша и ветровое стекло
- Крыша
- Электрооборудование
- Электрооборудование
- Электрооборудование
- Головка первого цилиндра в сборе
- Головка второго цилиндра в сборе
- Картер двигателя
- Коленчатый вал, поршни и цилиндры
- Магнето
- Система смазки двигателя
- Система охлаждения двигателя
- Коробка передач — часть 1
- Коробка передач — часть 2
- Приводной вал
- Вариатор
- Система подачи воздуха
- Комплектующие двигателя
1. Front suspension system
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14605220000 Поворотный кулак со стороны пассажира | 1 | |
| 2 | 07031340004 Стопорное кольцо φ34 | 2 | |
| 3 | 10401190000 Шаровой шарнир ф34 Замена для 10401190000НР | 2 | |
| 4 | 04724120025 Замковая гайка 12x1,25 | 4 | |
| 5 | 05011250255 Шплинт φ2,5X25 | 4 | |
| 6 | 14601070000 Upper A-рычаг, RH, FR | 1 | |
| 7 | 01256122356 Болт с шестигранным фланцем 12 × 235 × 1.25 | 2 | |
| 8 | 13601070030 Шайба втулки рычага | 12 | |
| 9 | 10401070020 Втулка рычага | 12 | |
| 10 | 14601070080 Верхняя внутренняя втулка A-образного рычага | 2 | |
| 11 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 6 | |
| 12 | 14601090000 Нижний A-образный рычаг, RH, FR | 1 | |
| 13 | 01256120806 Болт с шестигранной головкой M12×80×1,25 | 4 | |
| 14 | 14601070010 Внутренняя втулка А-образного рычага | 4 | |
| 15 | 17101010070 Передний амортизатор (черный) | 2 | |
| 16 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 4 | |
| 17 | 04622100026 Контргайка фланца Heagon M10X1,25 | 4 | |
| 18 | 10901070090 Пресс-масленка | 6 | |
| 19 | 14601080090 A-защитная панель рычага 1 | 1 | |
| 19 | 14601080080 A-защитная панель рычага 1 (BENNCHE) | 1 | |
| 19 | 14601080070 A-защитная панель рычага 1 (ODE) | 1 | |
| 20 | 03114060165 Болт с поперечной головкой 6x16 | 4 | |
| 21 | 14601090080 A-защитная панель рычага 2 | 1 | |
| 21 | 14601090070 A-защитная панель рычага 2 (BENNCHE) | 1 | |
| 21 | 14601090060 A-защитная панель рычага 2 (ODE) | 1 | |
| 22 | 14601060000 Upper A-рука, LH, FR | 1 | |
| 23 | 14605210000 Поворотный кулак со стороны водителя | 1 | |
| 24 | 10401180000 Шаровой шарнир φ32 Замена для 10401180000HP | 2 | |
| 25 | 14601080000 Нижний A-образный рычаг, LH, FR | 1 | |
| 26 | 07031320004 Стопорное кольцо φ32 | 2 |
2. Rear suspension system
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 15101200130 Кулак поворотный в сборе левый | 1 | |
| 2 | 17101020090 Задний амортизатор (черный) | 2 | |
| 3 | 01256121156 Болт с шестигранным фланцем 12x115x1,25 | 4 | |
| 4 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 8 | |
| 5 | 01256120706 Болт с шестигранной головкой M12X70X1,25 | 2 | |
| 6 | 01256120656 Болт с шестигранным фланцем 12x65x1,25 | 2 | |
| 7 | 14601110000 Рычаг верхний A-образный задний правый | 1 | |
| 8 | 14601130000 Задний нижний А-образный рычаг, RH | 1 | |
| 9 | 14601100000 Рычаг верхний A-образный задний левый | 1 | |
| 10 | 14601120000 Задний нижний A-образный рычаг, LH | 1 | |
| 11 | 10901070090 Пресс-масленка | 2 | |
| 12 | 14601210061 Раскачивающийся стержень | 1 | |
| 13 | 10101210050 Тяга стабилизатора поперечной устойчивости, со стороны пассажира | 1 | |
| 14 | 10101210010 Тяга стабилизатора поперечной устойчивости, сторона водителя | 1 | |
| 15 | 15101210040 Втулка стабилизатора | 2 | |
| 16 | 15101210030 Крепление втулки стабилизатора | 2 | |
| 17 | 01214080205 Болт с шестигранной головкой M8X20 | 8 | |
| 18 | 14601080090 A-защитная панель рычага 1 | 1 | |
| 18 | 14601080080 A-защитная панель рычага 1 (BENNCHE) | 1 | |
| 18 | 14601080070 A-защитная панель рычага 1 (ODE) | 1 | |
| 19 | 14601090080 A-защитная панель рычага 2 | 1 | |
| 19 | 14601090070 A-защитная панель рычага 2 (BENNCHE) | 1 | |
| 19 | 14601090060 A-защитная панель рычага 2 (ODE) | 1 | |
| 20 | 01256120806 Болт с шестигранной головкой M12×80×1,25 | 8 | |
| 21 | 13601070030 Шайба втулки рычага | 16 | |
| 22 | 10401070020 Втулка рычага | 16 | |
| 23 | 14601070010 Внутренняя втулка А-образного рычага | 8 | |
| 24 | 03114060165 Болт с поперечной головкой 6x16 | 4 | |
| 25 | 06119122205 Шайба 12,5×22 ×1,5 | 2 | |
| 26 | 04522120026 Стопорная гайка с шестигранным фланцем 12x1,25 | 4 | |
| 27 | 15101200140 Кулак поворотный в сборе правый | 1 | |
| 28 | 09560306342 Подшипник DAC 306342 Замена для 09561306342 Замена для DAC306342 | 2 | |
| 29 | 07011630004 С-образный зажим 63 | 2 |
Передний привод
Схема и детали · позиций: 25
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 14101220020 Передний пыльник Desertcross | 4 | |
| 1 | 21120100000 Передний дифференциал | 1 | |
| 2 | 14601220001 Передний привод Desertcross , Левый Замена для 14601220001MP | 1 | |
| 3 | 14601230001 Передний привод Desertcross , Правый Замена для 14601230001MP | 1 | |
| 4 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 1 | |
| 5 | 04622100026 Контргайка фланца Heagon M10X1,25 | 1 | |
| 6 | 01256100956 Болт с шестигранной головкой M10X95X1,25 | 2 | |
| 7 | 15106010020 Передний тормозной диск | 2 | |
| 8 | 15101030000 Ступица переднего колеса | 2 | |
| 9 | 01826080205 Болт с внутренним шестигранником M8X20 | 8 | |
| 10 | 04322120021 Гайка M12×1,25, Колесо | 8 | |
| 11 | 15101230010 Шайба стопорная | 2 | |
| 12 | 04812220022 Шлицевая фланцевая гайка M22×1,5 | 2 | |
| 13 | 05011400405 Шплинт φ4.0X40 | 2 | |
| 14 | 10905030281 Заменен на 10905030282 Замена для 10905030282 | 2 | |
| 14 | 14605030280 Передний обод 14x7 ET10 | 2 | |
| 15 | 10405230020 Колпачек колеса серебристый | 2 | |
| 15 | 14605230021 Пылезащитная крышка колеса | 2 | |
| 16 | 16605300010 Шина передняя 27x9-14 Marsway SL501 Замена для SL501F | 2 | |
| 17 | 14703110000 Передний трансмиссионный вал | 1 | |
| 18 | 01144080206 Болт с шестигранной головкой 8x20x1,0 | 4 | |
| 19 | 01566100206 Фланцевый болт с шестигранной головкой 10x20x1,25 | 4 | |
| 20 | 10405230030 Вентиль | 2 | |
| 21 | 10406010090 Зажим тормозного топливного шланга | 1 | |
| 22 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 1 |
Задний привод
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 14101220030 Задний пыльник Desertcross | 4 | |
| 1 | 14603120100 Задний дифференциал | 1 | |
| 2 | 14203120100 Крепление заднего дифференциала | 2 | |
| 3 | 01256101806 Болт с шестигранным фланцем 10x180x1,25 | 1 | |
| 4 | 01256101856 Болт с шестигранным фланцем 10x185x1,25 | 1 | |
| 5 | 04622100026 Контргайка фланца Heagon M10X1,25 | 2 | |
| 6 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 4 | |
| 7 | 14103120111 Передняя втулка заднего дифференциала | 1 | |
| 8 | 14103120121 Задняя втулка заднего дифференциала | 1 | |
| 9 | 14606010030 Диск стояночного тормоза | 1 | |
| 10 | 01824080161 Шестигранный Т образный болт 8x16 | 4 | |
| 11 | 14603130020 Уплотнительное кольцо | 2 | |
| 12 | 14603130000 Задний вал трансмиссии | 1 | |
| 13 | 14603130010 Защитная крышка трансмиссионного вала | 1 | |
| 14 | 14601240001 Задний вал C.V, LH Замена для 14601240001MP | 1 | |
| 15 | 14601250001 Задний вал C.V, RH Замена для 14601250001MP | 1 | |
| 16 | 10106010340 Задний тормозной диск, RH | 1 | |
| 17 | 10106010350 Задний тормозной диск, LH | 1 | |
| 18 | 15101040000 Задняя ступица колеса | 2 | |
| 19 | 01824080205 Шестигранный Т образный болт 8x20 | 8 | |
| 20 | 04322120021 Гайка M12×1,25, Колесо | 8 | |
| 21 | 15101250010 Передняя шайба-бабочка | 2 | |
| 22 | 04812240022 Фланцевая гайка с прорезями 24 | 2 | |
| 23 | 05011400405 Шплинт φ4.0X40 | 2 | |
| 24 | 10905040211 Задний обод 14x9 | 2 | |
| 24 | 14605040210 Задний обод 14x8 ET20 | 2 | |
| 25 | 10405230030 Вентиль | 2 | |
| 26 | 10405230020 Колпачек колеса серебристый | 2 | |
| 26 | 14605230021 Пылезащитная крышка колеса | 2 | |
| 27 | 16605310010 Шина задняя 27x11-14 Marsway SL501 Замена для SL501R | 2 | |
| 28 | 10406010090 Зажим тормозного топливного шланга | 2 | |
| 29 | 10106010520 Резиновая Втулка тормозного троса | 2 | |
| 30 | 01224060205 Болт с шестигранным фланцем 6x20 | 2 |
Рулевое управление
Схема и детали · позиций: 40
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 10105100000 Рулевая рейка Замена для 10105100010 | 1 | |
| 2 | 01214080955 Болт с шестигранным фланцем 8x95 | 2 | |
| 3 | 01214080805 Болт с шестигранным фланцем 8x80 | 1 | |
| 4 | 01214080205 Болт с шестигранной головкой M8X20 | 2 | |
| 5 | 04612080025 Стопорная гайка фланца Heagon 8 | 4 | |
| 6 | 10105100070 Рулевая тяга R, LH | 1 | |
| 7 | 10905100081 Шаровой шарнир рулевой тяги Замена для 10905100081HP | 2 | |
| 8 | 06119122505 Шайба 12×25×1,5 | 2 | |
| 9 | 06619121905 Пружинная шайба 12 | 2 | |
| 10 | 04724120025 Замковая гайка 12x1,25 | 2 | |
| 11 | 05011320255 Шплинт φ3.2X25 | 2 | |
| 12 | 10905100090 Рулевая тяга Rr, RH | 1 | |
| 13 | 13205270021 Карданчик | 1 | |
| 14 | 01224080355 Болт с шестигранным фланцем 8x35 | 4 | |
| 15 | 14605270010 Электроусилитель руля Замена для 17105270000 | 1 | |
| 16 | 14605270060 Верхний кронштейн, двигатель из пенополистирола | 1 | |
| 17 | 14605270040 Нижний кронштейн, двигатель из пенополистирола | 1 | |
| 18 | 01214080255 Болт с шестигранной головкой M8X25 | 2 | |
| 19 | 14605270030 Рулевой вал | 1 | |
| 20 | 14605050040 Крышка, рулевая стойка | 1 | |
| 21 | 13205090080 Рулевое колесо | 1 | |
| 22 | 13205090050 Крышка Рулевого колеса | 1 | |
| 23 | 13205090060 Крышка Рулевого колеса | 1 | |
| 24 | 03714300105 Саморезы ST3.0×10 | 3 | |
| 25 | 13205090020 Центральная крышка рулевого колеса | 1 | |
| 26 | 03344060201 Винты с шестигранной головкой с торцевой головкой 5x20 | 6 | |
| 27 | 13205090040 Рулевой вал | 1 | |
| 28 | 09560061804 Подшипник (с двойным уплотнением) 61804-2RZ | 2 | |
| 29 | 07031200007 Стопорное кольцо | 2 | |
| 30 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 1 | |
| 31 | 13205050000 Основание рулевой колонки | 1 | |
| 32 | 14609040001 Выключатель зажигания (включает в себя переключатель рулевого колеса) | 1 | |
| 33 | 03124060125 Винт с потайной головкой М6*12 | 2 | |
| 34 | 13205050070 Внутренняя втулка рулевого управления | 2 | |
| 35 | 13205050060 Втулка кронштейна регулировки руля | 2 | |
| 36 | 13208400001 Газовая пружина | 1 | |
| 37 | 01824060125 Т образный болт 6x12 | 2 | |
| 38 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 39 | 13205270052 Контроллер EPS | 1 | |
| 40 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 2 |
Рулевое управление
Схема и детали · позиций: 41
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 10105100000 Рулевая рейка Замена для 10105100010 | 1 | |
| 2 | 01214080955 Болт с шестигранным фланцем 8x95 | 2 | |
| 3 | 01214080805 Болт с шестигранным фланцем 8x80 | 1 | |
| 4 | 01214080205 Болт с шестигранной головкой M8X20 | 2 | |
| 5 | 04612080025 Стопорная гайка фланца Heagon 8 | 4 | |
| 6 | 10105100070 Рулевая тяга R, LH | 1 | |
| 7 | 10905100081 Шаровой шарнир рулевой тяги Замена для 10905100081HP | 2 | |
| 8 | 06119122505 Шайба 12×25×1,5 | 2 | |
| 9 | 06619121905 Пружинная шайба 12 | 2 | |
| 10 | 04724120025 Замковая гайка 12x1,25 | 2 | |
| 11 | 05011320255 Шплинт φ3.2X25 | 2 | |
| 12 | 10905100090 Рулевая тяга Rr, RH | 1 | |
| 13 | 13205270021 Карданчик | 1 | |
| 14 | 01224080355 Болт с шестигранным фланцем 8x35 | 4 | |
| 15 | 14605270010 Электроусилитель руля Замена для 17105270000 | 1 | |
| 16 | 14605270060 Верхний кронштейн, двигатель из пенополистирола | 1 | |
| 17 | 14605270040 Нижний кронштейн, двигатель из пенополистирола | 1 | |
| 18 | 01214080255 Болт с шестигранной головкой M8X25 | 2 | |
| 19 | 14605270030 Рулевой вал | 1 | |
| 20 | 14705050040 Крышка, рулевая стойка | 1 | |
| 21 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 22 | 13205090080 Рулевое колесо | 1 | |
| 23 | 13205090050 Крышка Рулевого колеса | 1 | |
| 24 | 13205090060 Крышка Рулевого колеса | 1 | |
| 25 | 03714300105 Саморезы ST3.0×10 | 3 | |
| 26 | 13205090020 Центральная крышка рулевого колеса | 1 | |
| 27 | 03344060201 Винты с шестигранной головкой с торцевой головкой 5x20 | 6 | |
| 28 | 13205090041 Рулевой вал | 1 | |
| 29 | 09560061804 Подшипник (с двойным уплотнением) 61804-2RZ | 2 | |
| 30 | 07031200004 Эластичное Стопорное кольцо 20 | 2 | |
| 31 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 1 | |
| 32 | 13205050000 Основание рулевой колонки | 1 | |
| 33 | 14609040001 Выключатель зажигания (включает в себя переключатель рулевого колеса) | 1 | |
| 34 | 03124060125 Винт с потайной головкой М6*12 | 2 | |
| 35 | 13205050070 Внутренняя втулка рулевого управления | 2 | |
| 36 | 13205050060 Втулка кронштейна регулировки руля | 2 | |
| 37 | 13208400001 Газовая пружина | 1 | |
| 38 | 01824060125 Т образный болт 6x12 | 2 | |
| 39 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 40 | 13205270052 Контроллер EPS | 1 | |
| 41 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 2 |
F06-1. Fuel System
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14604010002 Топливный бак 48Л | 1 | |
| 2 | 10904080001 Топливный насос | 1 | |
| 3 | 01224050125 Болт с шестигранной головкой M5X12 | 6 | |
| 4 | 14604010131 Крепление топливного бака | 2 | |
| 5 | 01214080405 Болт с шестигранным фланцем 8x40 | 2 | |
| 6 | 13209040002 Крышка топливного бака | 1 | |
| 7 | 17104060000 Топливный фильтр Замена для 10904060001 | 1 | |
| 8 | 10904010140 Резиновый хомут топливного фильтра | Не указано | |
| 9 | 10904060011 Кронштейн топливного фильтра | 1 | |
| 10 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 2 | |
| 11 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 12 | 11912010030 Хомут | 8 | |
| 14 | 10904040080 Защита топливного шланга (пружина) | 1 | |
| 16 | 13204040540 Защитная пружина топливного шланга φ17 L=300 мм | 1 | |
| 17 | 21040402501 Y-образный соединитель | 1 | |
| 19 | 10904040070 Защитная пружина топливного шланга L=150 мм | 1 | |
| 20 | 10404040500 Шланг топливный 250 мм. | 1 |
F06-2. Fuel System
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14604010000 Топливный бак 48Л | 1 | |
| 2 | 10904080001 Топливный насос | 1 | |
| 3 | 01224050125 Болт с шестигранной головкой M5X12 | 6 | |
| 4 | 14604010131 Крепление топливного бака | 2 | |
| 5 | 01214080405 Болт с шестигранным фланцем 8x40 | 2 | |
| 6 | 10404020000 Крышка топливного бака | 1 | |
| 7 | 17104060000 Топливный фильтр Замена для 10904060001 | 1 | |
| 8 | 10904010140 Резиновый хомут топливного фильтра | Не указано | |
| 9 | 10904060011 Кронштейн топливного фильтра | 1 | |
| 10 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 2 | |
| 11 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 12 | 11912010030 Хомут | 8 | |
| 14 | 10904040080 Защита топливного шланга (пружина) | 1 | |
| 16 | 13204040540 Защитная пружина топливного шланга φ17 L=300 мм | 1 | |
| 17 | 21040402501 Y-образный соединитель | 1 | |
| 19 | 10904040070 Защитная пружина топливного шланга L=150 мм | 1 | |
| 20 | 10404040500 Шланг топливный 250 мм. | 1 |
F06-3. Fuel System
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14604010003 Топливный бак 48Л | 1 | |
| 2 | 10904080001 Топливный насос | 1 | |
| 3 | 01224050125 Болт с шестигранной головкой M5X12 | 6 | |
| 4 | 14604010131 Крепление топливного бака | 2 | |
| 5 | 01214080456 Болт с шестигранной головкой M8×45 | 2 | |
| 6 | 14604020000 Крышка топливного бака | 1 | |
| 7 | 17104060000 Топливный фильтр Замена для 10904060001 | 1 | |
| 8 | 10904010140 Резиновый хомут топливного фильтра | Не указано | |
| 9 | 10904060011 Кронштейн топливного фильтра | 1 | |
| 10 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 2 | |
| 11 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 12 | 17112010200 Хомут для шланга 14,8 мм | 8 | |
| 14 | 10904040080 Защита топливного шланга (пружина) | 1 | |
| 16 | 13204040540 Защитная пружина топливного шланга φ17 L=300 мм | 1 | |
| 17 | 21040402501 Y-образный соединитель | 1 | |
| 19 | 10904040070 Защитная пружина топливного шланга L=150 мм | 1 | |
| 20 | 10404040501 Топливный шланг, длина 300 мм (от топливного насоса к фильтру) | 1 | |
| 21 | 14604040490 Топливный шланг 6.5x12 L = 1000 мм | 1 | |
| 22 | 14604070050 Зажим 12 | 1 |
F07. Seat
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14614090000 Сиденье | 3 | |
| 2 | 10110530001 Основание сиденья | 3 | |
| 3 | 04612100026 Шестигранная контргайка с фланцем M10X1,5 | 12 | |
| 4 | 10114090120 Нижняя часть сиденья Резиновая Резина Снаружи | 6 | |
| 5 | 10714090450 Коробка переключения сидений (Вверх) | 3 | |
| 6 | 10714090100 Пружина сиденья | 3 | |
| 7 | 10714090470 Коробка переключения сидений (вниз) | 3 | |
| 8 | 10714090461 Коробка переключения сидений (Средняя) | 3 | |
| 9 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 12 | |
| 10 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 12 | |
| 11 | 10114090111 Установочный штифт сиденья | 6 | |
| 12 | 14611090000 Ремень безопасности | 2 | |
| 13 | 14611090030 Пряжка для крепления ремня безопасности | 3 | |
| 14 | 14611090090 Ремень безопасности | 1 | |
| 15 | 01244110302 Болт с шестигранной головкой M11X30 | 6 | |
| 16 | 10911090080 Распорное кольцо ремня безопасности | 4 | |
| 17 | 04212110021 Стопорная гайка с шестигранным фланцем 11 | 10 | |
| 18 | 01824110302 Болт с шестигранным фланцем Т образного типа 11x30 | 4 |
Панель приборов
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14610270010 Приборная панель | 1 | |
| 1 | 14610270011 Приборная панель | 1 | |
| 2 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 6 | |
| 3 | 06119061805 Шайба 6,5×18×1 | 18 | |
| 3 | 06769061814 Бумажная прокладка | 21 | |
| 4 | 14610150270 Ящик для инструментов | 1 | |
| 5 | 14610150280 Крышка ящика для инструментов | 1 | |
| 6 | 13210260120 Замок ящика для инструментов | 1 | |
| 7 | 14610150240 Крышка Перчаточного ящика | 1 | |
| 8 | 13210150420 Шарнир ящика для инструментов | 1 | |
| 9 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 5 | |
| 10 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 6 | |
| 11 | 13210150291 Якорный канат | 2 | |
| 12 | 03144060205 Шаговый болт 6x20 | 2 | |
| 13 | 14610150250 Бардачок | 1 | |
| 14 | 14610340370 Установочный болт, Перчаточный ящик | 2 | |
| 15 | 14610150260 Уплотнительный ремень, Перчаточный ящик | 1 | |
| 16 | 13210150410 Стопорный кронштейн, ящик для инструментов | 1 | |
| 17 | 14610270020 Крышка панели | 1 | |
| 18 | 14610020000 Место для демонстрации | 1 | |
| 19 | 14609160000 Дисплей | 1 | |
| 20 | 14609190051 Переключатель ближнего/дальнего света | 1 | |
| 21 | 14609190100 Выключатель, аварийный | 1 | |
| 22 | 14609190030 Выключатель, Звуковой сигнал | 1 | |
| 23 | 14609190020 Выключатель, Указатель поворота | 1 | |
| 24 | 14609190010 Выключатель, Верхний свет | 1 | |
| 25 | 14609190090 Переключатель, передняя Лебедка | 1 | |
| 26 | 14609190040 Выключатель, Двигатель самосвала | 1 | |
| 27 | 14609190060 Переключатель, привод 2/4 | 1 | |
| 28 | 14609190070 Выключатель, Замок переднего привода | 1 | |
| 29 | 14609190080 Переключатель, управление задним приводом | 1 | |
| 30 | 13604120000 Резиновая пробка топливного бака | 1 |
Панель приборов
Схема и детали · позиций: 31
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14610270050 Приборная панель | 1 | |
| 1 | 14610270051 Приборная панель | 1 | |
| 2 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 6 | |
| 3 | 06119061805 Шайба 6,5×18×1 | 18 | |
| 3 | 06769061814 Бумажная прокладка | 21 | |
| 4 | 14610270020 Крышка панели | 1 | |
| 5 | 13210150410 Стопорный кронштейн, ящик для инструментов | 1 | |
| 6 | 13210260120 Замок ящика для инструментов | 1 | |
| 7 | 14610150240 Крышка Перчаточного ящика | 1 | |
| 8 | 13210150420 Шарнир ящика для инструментов | 1 | |
| 9 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 5 | |
| 10 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 3 | |
| 11 | 13210150291 Якорный канат | 2 | |
| 12 | 03144060205 Шаговый болт 6x20 | 2 | |
| 13 | 14610150250 Бардачок | 1 | |
| 14 | 14610340370 Установочный болт, Перчаточный ящик | 2 | |
| 15 | 14610150260 Уплотнительный ремень, Перчаточный ящик | 1 | |
| 16 | 14610020000 Место для демонстрации | 1 | |
| 17 | 14609160000 Дисплей | 1 | |
| 18 | 14609190051 Переключатель ближнего/дальнего света | 1 | |
| 19 | 14609190100 Выключатель, аварийный | 1 | |
| 20 | 14609190030 Выключатель, Звуковой сигнал | 1 | |
| 21 | 14609190020 Выключатель, Указатель поворота | 1 | |
| 22 | 14609190010 Выключатель, Верхний свет | 1 | |
| 23 | 14609190090 Переключатель, передняя Лебедка | 1 | |
| 24 | 14609190040 Выключатель, Двигатель самосвала | 1 | |
| 25 | 14609190060 Переключатель, привод 2/4 | 1 | |
| 26 | 14609190070 Выключатель, Замок переднего привода | 1 | |
| 27 | 14609190080 Переключатель, управление задним приводом | 1 | |
| 28 | 13604120000 Резиновая пробка топливного бака | 1 | |
| 29 | 04112060025 Шестигранная гайка 6 | 2 |
Панель приборов
Схема и детали · позиций: 31
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14610270110 Приборная панель | 1 | |
| 1 | 14610270100 Приборная панель | 1 | |
| 2 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 6 | |
| 3 | 06119061805 Шайба 6,5×18×1 | 18 | |
| 3 | 06769061814 Бумажная прокладка | 21 | |
| 4 | 14610270020 Крышка панели | 1 | |
| 5 | 13210150410 Стопорный кронштейн, ящик для инструментов | 1 | |
| 6 | 13210260120 Замок ящика для инструментов | 1 | |
| 7 | 14610150240 Крышка Перчаточного ящика | 1 | |
| 8 | 13210150420 Шарнир ящика для инструментов | 1 | |
| 9 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 5 | |
| 10 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 3 | |
| 11 | 13210150291 Якорный канат | 2 | |
| 12 | 03144060205 Шаговый болт 6x20 | 2 | |
| 13 | 14610150250 Бардачок | 1 | |
| 14 | 14610340370 Установочный болт, Перчаточный ящик | 2 | |
| 15 | 14610150260 Уплотнительный ремень, Перчаточный ящик | 1 | |
| 16 | 14610020000 Место для демонстрации | 1 | |
| 17 | 14609160000 Дисплей | 1 | |
| 18 | 14609190051 Переключатель ближнего/дальнего света | 1 | |
| 19 | 14609190100 Выключатель, аварийный | 1 | |
| 20 | 14609190030 Выключатель, Звуковой сигнал | 1 | |
| 21 | 14609190020 Выключатель, Указатель поворота | 1 | |
| 22 | 14609190010 Выключатель, Верхний свет | 1 | |
| 23 | 14609190090 Переключатель, передняя Лебедка | 1 | |
| 24 | 14609190040 Выключатель, Двигатель самосвала | 1 | |
| 25 | 14609190060 Переключатель, привод 2/4 | 1 | |
| 26 | 14609190070 Выключатель, Замок переднего привода | 1 | |
| 27 | 14609190080 Переключатель, управление задним приводом | 1 | |
| 28 | 13604120000 Резиновая пробка топливного бака | 1 | |
| 29 | 04112060025 Шестигранная гайка 6 | 2 |
Наружные кузовные панели
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14610290010 Передняя крышка, LH | 1 | |
| 2 | 14610290020 Передняя крышка, RH | 1 | |
| 3 | 14610060010 Боковая крышка I, LH | 1 | |
| 4 | 14610070010 Боковая крышка I, RH | 1 | |
| 5 | 14610060020 Боковая крышка II, LH | 1 | |
| 6 | 14610070020 Боковая крышка II, RH | 1 | |
| 7 | 14610060030 Боковая крышка III, LH | 1 | |
| 8 | 14610070030 Боковая крышка III, RH | 1 | |
| 9 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 38 | |
| 10 | 06769061814 Бумажная прокладка | 38 | |
| 11 | 13610202260 Круглая Резиновая Прокладка | 10 |
Внутренние пластиковые панели
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14610380020 Передний брызговик, RH | 1 | |
| 2 | 03114060165 Болт с поперечной головкой 6x16 | 8 | |
| 3 | 10410190000 Нажимной штифт M8X15 | 3 | |
| 4 | 04922060025 Пластинчатая гайка (длинная) M6 | 6 | |
| 5 | 14610380010 Передний брызговик, LH | 1 | |
| 6 | 14610080010 Подставка для ног, LH | 1 | |
| 7 | 14610080030 Подставка для ног, RH | 1 | |
| 8 | 14610080020 Подставка для ног, Средняя | 1 | |
| 9 | 14610280020 Переднее ограждение, Сиденье, RH | 1 | |
| 10 | 14610280010 Переднее ограждение, Сиденье, LH | 1 | |
| 11 | 14610280050 Нижняя доска, Сиденье, RH | 1 | |
| 12 | 14610280040 Нижняя доска, Сиденье, LH | 1 | |
| 13 | 14610280030 Крышка стояночного тормоза | 1 | |
| 14 | 14609090140 Крышка Батарейного отсека | 1 | |
| 15 | 14610330040 Задний брызговик, RH | 1 | |
| 16 | 14610330030 Задний брызговик, LH | 1 | |
| 17 | 14610280060 Задняя защита, сиденье | 1 | |
| 18 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 4 | |
| 19 | 14610330020 Боковой брызговик, RH | 1 | |
| 20 | 14610330010 Боковой брызговик, LH | 1 | |
| 21 | 04512060027 Заклепка-гайка (круглая) М6 | 4 | |
| 22 | 13610630071 Застежка | 1 |

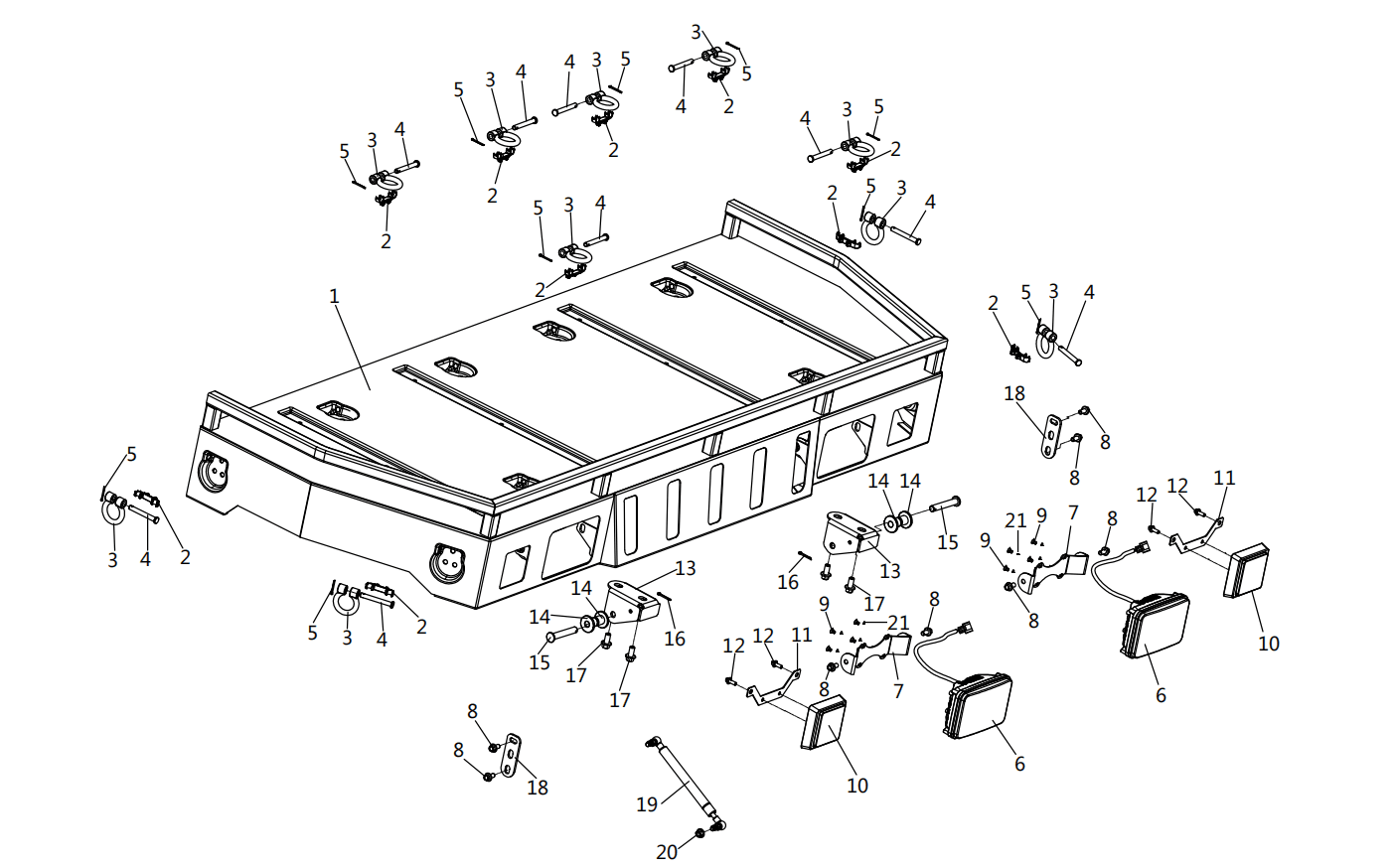

Передний багажник
Схема и детали · позиций: 26
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14708120000 Передняя багажная площадка (пустынно-жёлтая) Замена для 14708120070 | 1 | |
| 1 | 14610470120 Передний стеллаж для хранения (BENNCHE) | 1 | |
| 1 | 14610470000 Передний стеллаж для хранения (ODES) | 1 | |
| 2 | 14610470090 Кронштейн для крюка | 10 | |
| 3 | 14610470130 Кольцо для крючка | 10 | |
| 4 | 14610470110 Штифт для крючка | 10 | |
| 5 | 05011250255 Шплинт φ2,5X25 | 10 | |
| 6 | 14709060030 Передняя фара Замена для 14709060130 | 2 | |
| 7 | 14709060040 Фиксированная опора передней фары | 2 | |
| 8-1 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 8-3 | 06619081405 Шайба - гровер М8 | 4 | |
| 8-2 | 06219092205 Болт с крестообразной головкой φ8,5×φ22×2 | 4 | |
| 8 | 01214080165 Болт с шестигранной головкой с фланцем М8*16 | 4 | |
| 9 | 03134040101 Винт с поперечной утопленной головкой M4X10 | 8 | |
| 10 | 14609120000 Передний фонарь Рулевого управления | 2 | |
| 11 | 14600570200 Кронштейн указателя поворота | 2 | |
| 12 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 4 | |
| 13 | 14600150120 Шарнирный кронштейн | 2 | |
| 14 | 14610470070 Вращающийся вал, нейлоновая втулка | 4 | |
| 15 | 14610470061 Шарнирный штифт | 2 | |
| 16 | 05011320255 Шплинт φ3.2X25 | 2 | |
| 17 | 01264100205 Болт с шестигранным фланцем 10 × 20 × 1.25 | 4 | |
| 18 | 14610470051 Крепежное звено, передняя грузовая платформа | 2 | |
| 19 | 14610470200 Амортизатор капота | 1 | |
| 20 | 04612080025 Стопорная гайка фланца Heagon 8 | 2 | |
| 21 | 06119041205 Плоский коврик | 8 |
Боковой борт грузовой платформы
Схема и детали · позиций: 8
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14710150210 Правый борт, Грузовой отсек | 1 | |
| 2 | 14710150200 Левый борт, Грузовой отсек | 1 | |
| 3 | 10710150170 Резиновая платформа самосвала Резина φ14Xφ25X16 | 4 | |
| 4 | 14610150152 Соединительный провод, Задняя дверь | 2 | |
| 6 | 03464060204 Шаговый болт 6x20 | 2 | |
| 7 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 4 | |
| 8 | 01264100205 Болт с шестигранным фланцем 10 × 20 × 1.25 | 10 | |
| 9 | 04622100025 Стопорная гайка фланца Heagon 10 | 4 |
Передний и задний борта грузовой платформы
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14710150330 Передняя доска, грузовая кровать | 1 | |
| 2 | 01264100205 Болт с шестигранным фланцем 10 × 20 × 1.25 | 8 | |
| 3 | 14710150340 Задняя дверь, грузовой отсек | 1 | |
| 4 | 14610150220 Защелка задней двери | 2 | |
| 5 | 03354060150 Винт с шестигранной головкой M6 × 15 | 8 | |
| 6 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 8 | |
| 7 | 14610150370 Шарнирный штифт для кузова | 3 | |
| 8 | 14610150120 Нейлоновая втулка | 12 | |
| 9 | 05011320255 Шплинт φ3.2X25 | 3 |
Днище грузовой платформы
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14710150300 Задняя грузовая площадка(кузов) | 1 | |
| 2 | 14609070120 Задний фонарь | 2 | |
| 3 | 14610470090 Кронштейн для крюка | 4 | |
| 4 | 14610470130 Кольцо для крючка | 4 | |
| 5 | 14610470110 Штифт для крючка | 4 | |
| 6 | 05011250255 Шплинт φ2,5X25 | 4 | |
| 7 | 14610151110 Ограничитель кузова | 2 | |
| 8 | 01214080255 Болт с шестигранной головкой M8X25 | 4 | |
| 9 | 04612080025 Стопорная гайка фланца Heagon 8 | 4 | |
| 10 | 14600150120 Шарнирный кронштейн | 2 | |
| 11 | 14610470070 Вращающийся вал, нейлоновая втулка | 4 | |
| 12 | 14610470061 Шарнирный штифт | 2 | |
| 13 | 05011320255 Шплинт φ3.2X25 | 2 | |
| 14 | 01264100205 Болт с шестигранным фланцем 10 × 20 × 1.25 | 4 | |
| 15 | 14610150380 Теплоизоляция, отвальный слой | 1 | |
| 16 | 01224060205 Болт с шестигранным фланцем 6x20 | 6 | |
| 17 | 06119061805 Шайба 6,5×18×1 | 6 | |
| 18 | 04512060027 Заклепка-гайка (круглая) М6 | 6 | |
| 19 | 10114090120 Нижняя часть сиденья Резиновая Резина Снаружи | 4 |
Каркас безопасности
Схема и детали · позиций: 12
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14608050001 Стабилизатор поперечной устойчивости, передний | 1 | |
| 1 | 14608050000 Стабилизатор поперечной устойчивости, передний | 1 | |
| 2 | 14608060000 Стабилизатор поперечной устойчивости, задний | 1 | |
| 3 | 01264100355 Болт с шестигранным фланцем 10 ×35 | 4 | |
| 3 | 01254100405 Болт с шестигранным фланцем 10 ×40 × 1.25 | 4 | |
| 4 | 01254100505 Болт с шестигранным фланцем 10 ×50 | 8 | |
| 5 | 04622100025 Стопорная гайка фланца Heagon 10 | 8 | |
| 6 | 15105140001 Зеркало заднего вида, сторона водителя Замена для 15110514001 Замена для 15105140000 | 1 | |
| 7 | 15105150001 Зеркало заднего вида со стороны пассажира Замена для 15105150000 | 1 | |
| 8 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 4 | |
| 9 | 13208050010 Багажник, стабилизатор поперечной устойчивости | 2 | |
| 10 | 14608060060 Крышка соединителя, Задняя перекладина | 2 |
Выхлопная система
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 10907010060 Передняя Выхлопная Труба | 1 | |
| 2 | 04512080025 Шестигранная контргайка с фланцем M8 | 6 | |
| 3 | 21040400101 Выхлопная прокладка | 2 | |
| 4 | 21040400701 Датчик О2 Замена для 21040400702 | 2 | |
| 5 | 10907010080 Средний зажим глушителя φ46.5 | 1 | |
| 6 | 14607010071 Задняя Выхлопная Труба | 1 | |
| 7 | 14107010150 Пружинный болт, соединенный с глушителем | 2 | |
| 8 | 14107010530 Картридж с графитовым уплотнением (большой) | 1 | |
| 9 | 14607010020 Глушитель | 1 | |
| 9 | 14607010000 Глушитель | 1 | |
| 10 | 01224080355 Болт с шестигранным фланцем 8x35 | 2 | |
| 11 | 13607010190 Втулка подвесной шейки глушителя | 2 | |
| 12 | 13607010140 Резиновая втулка на глушителе | 2 | |
| 13 | 14607010700 Зажим, φ21-φ44 | 2 | |
| 14 | 14607010100 Насадка на глушитель | 2 |
Система охлаждения
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040400906 Двухвентиляторный радиатор с вентиляторами | 1 | |
| 2 | 14612020030 Защитная сетка радиатора | 1 | |
| 3 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 6 | |
| 4 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 5 | 21040402202 Датчик включения вентилятора (на радиаторе) | 1 | |
| 6 | 14612040000 Вспомогательный Резервуар для Воды | 1 | |
| 7 | 21040400911 Крышка радиатора | 1 | |
| 8 | 15112050080 Шланг системы охлаждения 6,5x1,5 L = 1000 мм | 1 | |
| 9-2 | 11904070040 Пружинный хомут φ10 | 1 | |
| 9-1 | 11904070030 Пружинный хомут φ8 | 1 | |
| 10 | 14612050060 Трубка для наполнения водой | 1 | |
| 11 | 21040401601 Зажим φ12-22 | 1 | |
| 12 | 14612050120 Три ссылки | 1 | |
| 13 | 10912070000 Зажим 20-32 Замена для 17012070000 | 4 | |
| 14 | 14612050030 Трубка для горячей воды 1 | 1 | |
| 15 | 14612050040 Трубка для горячей воды 2 | 1 | |
| 16 | 14612050050 Трубка для горячей воды 3 | 1 | |
| 17 | 10109380030 Хомут поддерживающий Ф30 | 1 | |
| 18 | 10912050030 Зажим для отводной трубы для воды | 2 | |
| 19 | 14612050010 Трубка охлаждающей воды 1 | 1 | |
| 20 | 14612050020 Трубка охлаждающей воды 2 | 1 | |
| 21 | 14612050110 Соединительная трубка из алюминия | 2 | |
| 22 | 14612080000 Клип 36 | 6 | |
| 23 | 04512060027 Заклепка-гайка (круглая) М6 | 4 | |
| 24 | 14612050100 Масляная трубка 2 | 1 | |
| 25 | 14612050090 Масляная трубка 1 | 1 | |
| 26 | 14512010060 Резиновая втулка, трубка масляного радиатора | 8 | |
| 27 | 14512010070 Зажим, трубка масляного радиатора | 4 | |
| 28 | 21040409701 Трубка масляного радиатора | 2 | |
| 29 | 10904010060 Зажим10-16 | 6 | |
| 30 | 21040409601 Трубка масляного радиатора с разъемом | 2 | |
| 31 | 10406010090 Зажим тормозного топливного шланга | 1 | |
| 32 | 01224060205 Болт с шестигранным фланцем 6x20 | 7 |
Двигатель и комплектующие
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14607030000 Воздухозаборник вариатора | 1 | |
| 2 | 14607030010 Загрузочный патрубок Воздухозаборника вариатора 68 | 2 | |
| 3 | 10907030020 Зажим 64-76 | 1 | |
| 4 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 3 | |
| 5 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 3 | |
| 6 | 14507030210 Зажим 70-89 | 1 | |
| 7 | 14607030030 Вентиляционное отверстие воздухозаборника вариатора | 1 | |
| 8 | 14607030040 Фильтр Воздухозаборника вариатора | 2 | |
| 9 | 14607040000 Выпускная труба, вариатор | 1 | |
| 10 | 10907040020 Зажим 51-70 | 1 | |
| 11 | 14607040010 Пыльник выхлопной трубы вариатора | 1 | |
| 12 | 40800409115 Двигатель в сборе | 1 | |
| 13 | 21040401601 Зажим φ12-22 | 1 | |
| 14 | 21040401501 Улавливающий шланг воздушного фильтра | 1 | |
| 15 | 10110340310 Ограниченная Дверью Полосовая Втулка | 1 | |
| 16 | 21040401005 Воздушный фильтр с корпусом | 1 | |
| 17 | 21040401015 Впускной патрубок воздушного фильтра | 1 | |
| 18 | 21040401025 Выхлопная труба воздушного фильтра | 1 | |
| 19 | 21040401035 Корпус воздушного фильтра | 1 | |
| 20 | 21040401012 Элемент фильтрующий воздушного фильтра Desertcross 1000-3 Замена для YITВоздФ | 1 | |
| 21 | 01256101306 Болт с шестигранной головкой с фланцем М10*130 | 2 | |
| 22 | 04622100026 Контргайка фланца Heagon M10X1,25 | 2 |
F19. Frame and accessories
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14608010000 Рамка | 1 | |
| 2 | 14609090150 Кронштейн батарейного отсека | 1 | |
| 4 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 4 | |
| 5 | 14709390020 Поперечная перекладина | 2 | |
| 6 | 14608560020 Задняя балка | 1 | |
| 7 | 14610470030 Опора грузовой кровати | 2 | |
| 8 | 14610470080 Эластичная опора | 6 | |
| 9 | 01824080125 Шестигранный ступенчатый болт M8 × 12 | 10 | |
| 10 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 2 | |
| 11 | 01214080165 Болт с шестигранной головкой с фланцем М8*16 | 4 | |
| 12 | 14608410002 Электрический подъемник для кузова Замена для 14608410001 | 2 | |
| 13 | 10908410010 Верхний штифт, электрический подъемник, вверх | 2 | |
| 14 | 05011250255 Шплинт φ2,5X25 | 4 | |
| 15 | 10908410020 Нижний фиксатор кровати Dumo | 2 | |
| 16 | 14600550010 Крышка трансмиссионного вала | 1 | |
| 17 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 4 | |
| 18 | 10908420080 Фаркоп (сцепное устройство) Замена для 10908420081 | 1 | |
| 19 | 10408420010 Заменен на 17008420010 Замена для 17008420010 | 1 | |
| 20 | 10908420030 Палец сцепного устройства | 1 | |
| 21 | 10908420040 Шплинт - клипса | 1 | |
| 22 | 04512060027 Заклепка-гайка (круглая) М6 | 4 | |
| 23 | 15108260000 Правый монтажный кронштейн двигателя | 1 | |
| 24 | 21040401801 Амортизаторы выхлопных газов | 1 | |
| 25 | 10402070000 Резина двигателя | 2 | |
| 26 | 01256100706 Болт с шестигранной головкой с фланцем М10*70 | 1 | |
| 27 | 04622100026 Контргайка фланца Heagon M10X1,25 | 1 | |
| 28 | 01225100206 Болт с шестигранной головкой M10X20X1,5 | 2 | |
| 29 | 10908010040 Заглушка рамы, Нижняя 37х57 мм | 4 | |
| 30 | 01214080205 Болт с шестигранной головкой M8X20 | 1 | |
| 31 | 04212080025 Шестигранник. Гайка М8 | 1 |
Защита днища
Схема и детали · позиций: 6
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14608010061 Нижняя доска, передняя | 1 | |
| 2 | 03114060165 Болт с поперечной головкой 6x16 | 43 | |
| 3 | 14608010081 Нижняя доска, средняя передняя часть | 2 | |
| 4 | 14608010041 Нижняя доска, средняя | 2 | |
| 5 | 14608010050 Боковая нижняя доска, задняя | 2 | |
| 6 | 14608010091 Нижняя доска, средняя задняя часть | 1 |
Тормозная система
Схема и детали · позиций: 49
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14606100000 Грязезащитный экран | 2 | |
| 2 | 14606080000 Педаль тормоза | 1 | |
| 3 | 10706030020 Пружинная педаль тормоза | 1 | |
| 4 | 07031120004 Стопорное кольцо | 2 | |
| 5 | 06219152805 Шайба 15x28x2 | 2 | |
| 6 | 14611010100 Педаль газа | 1 | |
| 7 | 10906100020 Возвратная пружина дроссельной | 1 | |
| 8 | 15106010400 Главный цилиндр, Ножной тормоз в сборе | 1 | |
| 9 | 15106010470 Тормозной стержень главного цилиндра | 1 | |
| 10 | 01224080355 Болт с шестигранным фланцем 8x35 | 2 | |
| 11 | 04612080025 Стопорная гайка фланца Heagon 8 | 2 | |
| 12 | 10909050010 Выключатель стоп сигнала ножной Замена для 17009050010 | 1 | |
| 13 | 15106010440 Бачок тормозной системы | 1 | |
| 14 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 4 | |
| 15 | 14606010160 Передний левый шланг, тормоз в сборе | 1 | |
| 16 | 14606010170 Передний правый шланг, тормозной узел | 1 | |
| 17 | 14606010260 Задний левый шланг, тормозной узел | 1 | |
| 18 | 14606010250 Задний правый шланг, тормозной узел | 1 | |
| 19 | 14606010240 Задний шланг, тормозной узел | 1 | |
| 20 | 10906010450 Тройник тормозной системы | 1 | |
| 21 | 21040402401 Держатель проволоки | 2 | |
| 22 | 10109380010 Зажим для крепления жгута проводов 1-14 | 3 | |
| 23 | 01224060305 Болт с шестигранной головкой с фланцем М6*30 | 2 | |
| 24 | 10406010090 Зажим тормозного топливного шланга | 19 | |
| 26 | 14706010040 Суппорт переднего тормоза, LH | 1 | |
| 27 | 14706010050 Суппорт переднего тормоза, RH | 1 | |
| 28 | 14606010140 Суппорт заднего тормоза, LH | 1 | |
| 29 | 14606010150 Суппорт заднего тормоза, RH | 1 | |
| 31 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 3 | |
| 32 | 04512060027 Заклепка-гайка (круглая) М6 | 3 | |
| 33 | 14106090000 Сцепление с тормозом | 1 | |
| 34 | 01214080205 Болт с шестигранной головкой M8X20 | 2 | |
| 35 | 14611020000 Тормозной трос | 1 | |
| 36 | 14606010110 Стояночный тормоз | 1 | |
| 37 | 14608250010 Верхний кронштейн заднего дифференциала | 1 | |
| 38 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 2 | |
| 39 | 01256100456 Болт с шестигранным фланцем 10x45x1,25 | 1 | |
| 40 | 01256100406 Болт с шестигранным фланцем 10 ×40 × 1.25 | 1 | |
| 41 | 14611120002 Переключатель передач | 1 | |
| 42 | 01214080165 Болт с шестигранной головкой с фланцем М8*16 | 3 | |
| 43 | 14608220001 Кронштейн рычага переключения передач | 1 | |
| 44 | 14611030000 Трос переключения передач | 1 | |
| 45 | 04512060025 Стопорная гайка с шестигранным фланцем 6 | 1 | |
| 46 | 14611010010 Трос дроссельной заслонки | 1 | |
| 47 | 21040505601 Медная пряжка | 1 | |
| 48 | 15106010060 Тормозная колодка,Перед. Замена для 17006010060 Замена для SN248 Замена для ZL165 | 2 | |
| 49 | 14606010650 Тормозная колодка, задняя, сторона водителя Замена для SN135/2 | 1 | |
| 50 | 14606010660 Тормозная колодка, задняя, пассажирская сторона Замена для SN165/2 | 1 | |
| 51 | 14706010000 Тормозная система | 1 |
Передний бампер и лебёдка
Схема и детали · позиций: 31
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14708110000 Передний бампер | 1 | |
| 2 | 01264100205 Болт с шестигранным фланцем 10 × 20 × 1.25 | 2 | |
| 3 | 06119113005 Шайба 11×30×2 | 2 | |
| 4 | 01264100355 Болт с шестигранным фланцем 10 ×35 | 2 | |
| 5 | 04622100025 Стопорная гайка фланца Heagon 10 | 2 | |
| 6 | 14700560100 Нижняя защитная доска | 1 | |
| 7 | 01214080165 Болт с шестигранной головкой с фланцем М8*16 | 4 | |
| 8 | 10114100030 Резиновая Шайба для ступенчатого Болта | 4 | |
| 9 | 04612080025 Стопорная гайка фланца Heagon 8 | 2 | |
| 10.-2 | 14714150110 Лебедка RunVa 4500 Замена для 14614150110 | 1 | |
| 10-1 | 14614150110 Лебедка в сборе Замена для 14714150110 | 1 | |
| 11.-2 | 14714150120 Площадка под лебедку Замена для 14614150120 | 1 | |
| 11-1 | 14614150121 Монтажная пластина лебедки | 1 | |
| 12-2 | 14714150100 Клюз лебедки Замена для 14614150100 | 1 | |
| 12-1 | 14614150100 Кронштейн Переднего Ролика лебедки Замена для 14714150100 | 1 | |
| 13 | 01214080255 Болт с шестигранной головкой M8X25 | 4 | |
| 14 | 01214080205 Болт с шестигранной головкой M8X20 | 2 | |
| 15 | 10914150080 Крюк | 1 | |
| 16 | 10914150090 Якорная веревка | 1 | |
| 17-2 | 14714150360 Переднее реле трактора и соединительный провод | 1 | |
| 17-1 | 14614150360 Коробка управления лебедкой с кабелем | 1 | |
| 18 | 01224060255 Болт с шестигранной головкой M6X25 | 4 | |
| 19 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 20-2 | 15114150260 Беспроводной контроллер и ручка лебедки | 1 | |
| 20-1 | 10114150320 Беспроводной контроллер и ручка лебедки | 1 | |
| 21 | 10114150230 Кронштейн для Беспроводного Управления Лебедкой | 1 | |
| 22 | 10114150240 Трос лебедки Регулирующий Подъем Резиновый | 1 | |
| 23 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 2 | |
| 24 | 10914060100 Защитная накладка лебедки | 1 | |
| 25 | 10914050050 Руководство пользователя лебедки | 1 | |
| 26 | 10914150010 Крышка коробки контроллера лебедки | 1 |
Передний бампер и лебёдка
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14708110000 Передний бампер | 1 | |
| 2 | 01264100205 Болт с шестигранным фланцем 10 × 20 × 1.25 | 2 | |
| 3 | 06119113005 Шайба 11×30×2 | 2 | |
| 4 | 01264100355 Болт с шестигранным фланцем 10 ×35 | 2 | |
| 5 | 04622100025 Стопорная гайка фланца Heagon 10 | 2 | |
| 6 | 14700560100 Нижняя защитная доска | 1 | |
| 7 | 01214080165 Болт с шестигранной головкой с фланцем М8*16 | 4 | |
| 8 | 10114100030 Резиновая Шайба для ступенчатого Болта | 4 | |
| 9 | 04612080025 Стопорная гайка фланца Heagon 8 | 2 | |
| 10 | 14614150110 Лебедка в сборе Замена для 14714150110 | 1 | |
| 11 | 14614150120 Монтажная пластина лебедки Замена для 14714150120 | 1 | |
| 12 | 14614150100 Кронштейн Переднего Ролика лебедки Замена для 14714150100 | 1 | |
| 13 | 01214080255 Болт с шестигранной головкой M8X25 | 4 | |
| 14 | 01214080205 Болт с шестигранной головкой M8X20 | 2 | |
| 15 | 10914150080 Крюк | 1 | |
| 16 | 10914150090 Якорная веревка | 1 | |
| 17 | 14614150360 Коробка управления лебедкой с кабелем | 1 | |
| 18 | 01224060255 Болт с шестигранной головкой M6X25 | 4 | |
| 19 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 4 | |
| 20 | 14614150380 Соединитель | 1 | |
| 21 | 10914060100 Защитная накладка лебедки | 1 | |
| 22 | 10914050050 Руководство пользователя лебедки | 1 |
Крыша и ветровое стекло
Схема и детали · позиций: 25
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14614100120 Крыша (пластиковая без отверстия) | 1 | |
| 1 | 14614100000 Крыша (пластиковая) | 1 | |
| 2 | 14614100080 Соединительная пластина крыши | 1 | |
| 3 | 14614110010 Лобовое стекло в сборе | 1 | |
| 3 | 14614110000 Лобовое стекло | 1 | |
| 4 | 14614100010 Зажим для крепления крыши | 8 | |
| 5 | 14614100090 Резиновое сиденье, зажим для крепления крыши | 8 | |
| 6 | 01214080255 Болт с шестигранной головкой M8X25 | 24 | |
| 7 | 10114100030 Резиновая Шайба для ступенчатого Болта | 16 | |
| 8 | 04612080025 Стопорная гайка фланца Heagon 8 | 16 | |
| 9 | 04311080024 Желудевый орех 8 | 8 | |
| 10 | 10114110110 Болт с крутящим моментом 6x25 | 9 | |
| 11 | 10114110090 Петля для крепления лобового стекла | 9 | |
| 12 | 13209280071 Светодиодная Световая Панель | 1 | |
| 13 | 13209280080 Монтажный Кронштейн Светодиодной световой панели | 2 | |
| 14 | 13209280090 Резина для крепления светодиодной панели | 2 | |
| 15 | 03344080355 Винт с потайной головкой M8X35 | 2 | |
| 16 | 03344060205 Винт с потайной головкой M6X20 | 2 | |
| 17 | 06619061005 Стиральная машина 6 | 2 | |
| 18 | 14608770000 Кронштейн LH, Верхний светильник | 1 | |
| 19 | 14608790000 Кронштейн RH, Верхний светильник | 1 | |
| 20 | 01214080205 Болт с шестигранной головкой M8X20 | 4 | |
| 21 | 01224060205 Болт с шестигранным фланцем 6x20 | 1 | |
| 22 | 06819060004 Стопорная шайба для наружных зубьев | 1 | |
| 23 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 1 |
Крыша
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 14714100000 Крыша (алюминиевый сплав) | 1 | |
| 2 | 14714100090 Резиновое крепление на крыше | 12 | |
| 3 | 14714100030 Более прочная крыша | 12 | |
| 4 | 14714100120 Фиксированная плита крыши | 2 | |
| 5 | 01214080205 Болт с шестигранной головкой M8X20 | 4 |
Электрооборудование
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 10409100000 Клаксон Замена для 17309100000 Замена для 17009100000 | 1 | |
| 2 | 01214080165 Болт с шестигранной головкой с фланцем М8*16 | 1 | |
| 3 | 10109360001 Регулятор скорости заднего хода | 1 | |
| 4 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 2 | |
| 5 | 16609430020 Кнопка старт/cтоп | 1 | |
| 5 | 10109430000 Нажмите кнопку "Пуск" | 1 | |
| 6 | 14609430010 Резиновая подушка, кнопка запуска | 1 | |
| 7 | 13609300000 Розетка | 1 | |
| 8 | 14109350001 Реле стартера | 1 | |
| 9 | 14209010180 Соединительный провод реле стартера | 1 | |
| 10 | 03714630205 Саморезы ST6.3×20 | 1 | |
| 11 | 10909090000 Батарея Замена для 65B24R | 1 | |
| 12 | 10909090210 Зажим для крепления анода аккумулятора | 1 | |
| 13 | 10909090220 Зажим для крепления катода аккумулятора | 1 | |
| 14 | 06619061001 Пружинная шайба 6 | 4 | |
| 15 | 10909010010 Водонепроницаемая шляпа (Черная) | 1 | |
| 16 | 10909010020 Водонепроницаемая шляпа (Красная) | 1 | |
| 17 | 10409090020 Резиновый корпус, Аккумулятор | 4 | |
| 18 | 10109270000 Реле поворотников | 1 | |
| 19 | 21040400501 Модуль управления двигателем (ECM) (800 CC) | 1 | |
| 20 | 14108250030 Контроллер блокировки заднего затопления | 1 | |
| 21 | 21051100203 Регулятор напряжения высокой мощности разъем 35мм Замена для 21140403401 | 1 | |
| 22 | 01214060355 Болт с шестигранным фланцем 6x35 | 2 | |
| 23 | 21040400201 Катушка зажигания | 2 | |
| 24 | 21040400402 Кабель свечи зажигания (передний) Замена для 21040400403 | 1 | |
| 25 | 21040400302 Кабель свечи зажигания (сзади) Замена для 21040400303 | 1 | |
| 26 | 01224060751 Болт с шестигранным фланцем 6x75 | 1 | |
| 27 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 1 | |
| 28 | 10909220011 Монтажный кронштейн катушки зажигания | 1 | |
| 29 | 01224060121 Болт с шестигранной головкой с фланцем М6*12 | 1 | |
| 30 | 14609070160 Проводка заднего фонаря | 1 | |
| 31 | 14709300010 USB-разъем | 1 |
Электрооборудование
Схема и детали · позиций: 24
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1-1 | 14609020005 Жгут проводов | 1 | |
| 1-2 | 14609010250 Магнитная проводка | 1 | |
| 1-3 | 16509210021 Проводка регулятора | 1 | |
| 2 | 14609010150 Кронштейн блока предохранителей | 2 | |
| 3 | 03714630205 Саморезы ST6.3×20 | 4 | |
| 4 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 1 | |
| 5 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 6 | 10409340000 Переключающее реле (четыре зубца) | 6 | |
| 7 | 10909010050 Предохранитель 10A (Красный) | 1 | |
| 8 | 10909010030 Предохранитель 30A (Зеленый) | 1 | |
| 9 | 10909010230 Предохранитель 40A (Оранжевый) | 1 | |
| 10 | 10909010070 Предохранитель 20A (Желтый) | 2 | |
| 11 | 10909010040 Предохранитель 15A (Синий) | 5 | |
| 12 | 10109380020 Зажим для крепления жгута проводов 2-20 | 4 | |
| 13 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 7 | |
| 14 | 14612080000 Клип 36 | 3 | |
| 15 | 10109330000 Реле 2WD/ 4WD(30А) Замена для 13609340000 Замена для 95220-2S000 | 9 | |
| 16 | 14609410000 Жгут проводов двигателя | 1 | |
| 17 | 14609010140 Минусовой провод | 1 | |
| 18 | 13203100170 2wd / 4wd Провод | 1 | |
| 19 | 14609010130 Жгут проводов стартера | 1 | |
| 20 | 21040402401 Держатель проволоки | 1 | |
| 21 | 90103040030 Нейлоновые кабельные Стяжки W8x250mm | 30 | |
| 22 | 90103040053 Пряжка Замена для 13210340210 | 52 |
Электрооборудование
Схема и детали · позиций: 29
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1-7 | 10909010040 Предохранитель 15A (Синий) | 5 | |
| 1-6 | 10909010070 Предохранитель 20A (Желтый) | 2 | |
| 1-8 | 10109330000 Реле 2WD/ 4WD(30А) Замена для 13609340000 Замена для 95220-2S000 | 9 | |
| 1-2 | 10409340000 Переключающее реле (четыре зубца) | 6 | |
| 1-1 | 14609020005 Жгут проводов | 1 | |
| 1-3 | 10909010050 Предохранитель 10A (Красный) | 1 | |
| 1-4 | 10909010030 Предохранитель 30A (Зеленый) | 1 | |
| 1-5 | 10909010230 Предохранитель 40A (Оранжевый) | 1 | |
| 1 | 14609020006 Жгут проводов | 1 | |
| 2 | 14609010150 Кронштейн блока предохранителей | 2 | |
| 3 | 03714630205 Саморезы ST6.3×20 | 4 | |
| 4 | 01224060165 Болт с шестигранной головкой с фланцем М6*16 | 1 | |
| 5 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 2 | |
| 6 | 10109380020 Зажим для крепления жгута проводов 2-20 | 4 | |
| 7 | 14612080000 Клип 36 | 3 | |
| 8 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 7 | |
| 9 | 16609350032 Кронштейн реле | 1 | |
| 10 | 01224050125 Болт с шестигранной головкой M5X12 | 2 | |
| 11 | 04612050025 Гайка шестигранная, с фланцем, самостопор. М5 | 2 | |
| 12 | 16609350060 Релейная пластина | 1 | |
| 13 | 14609410000 Жгут проводов двигателя | 1 | |
| 14 | 14609010140 Минусовой провод | 1 | |
| 15 | 13203100170 2wd / 4wd Провод | 1 | |
| 16 | 14609010250 Магнитная проводка | 1 | |
| 17 | 16509210020 Проводка регулятора Замена для 16509210022 Замена для 14709210020 | 1 | |
| 18 | 14609010130 Жгут проводов стартера | 1 | |
| 19 | 21040402401 Держатель проволоки | 1 | |
| 20 | 90103040030 Нейлоновые кабельные Стяжки W8x250mm | 30 | |
| 21 | 90103040053 Пряжка Замена для 13210340210 | 52 |
Головка первого цилиндра в сборе
Схема и детали · позиций: 57
Рисунок этого узла не опубликован в исходном каталоге.
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 21040101000 Первая головка блока цилиндров в сборе | 1 | |
| 1 | 21040100101 Заменен на 21040100102 Замена для 21040100102 | 1 | |
| 2 | 22040100201 Головка цилиндра передняя (1-й цилиндр) (650, 800 CC) | 1 | |
| 3 | 21040100501 Шпилька М8×45 | 2 | |
| 4 | 21040100601 Впускной клапан, 31 | 2 | |
| 5 | 21040100701 Выпускной клапан 27 | 2 | |
| 6 | 21040100802 Упорная шайба | 4 | |
| 6 | 21040100801 Упорная шайба | 4 | |
| 7 | 21040100901 Уплотнение штока клапана | 4 | |
| 8 | 21040101001 Пружина клапана | 4 | |
| 9 | 21040101102 Фиксатор пружины клапана | 4 | |
| 9 | 21040101101 Фиксатор пружины клапана | 4 | |
| 10 | 21040101202 Шплинтовый клапан Замена для 21040101201 | 8 | |
| 10 | 21040101201 Шплинтовой клапан Замена для 21040101202 | 8 | |
| 11 | 21040101302 Винт 10×140 Замена для 21040101301 | 4 | |
| 11 | 21040101301 Болт головки цилиндра (650, 800 CC) М10*140 Замена для 21040101302 | 4 | |
| 12 | 01214060851 Болт с шестигранной головкой с фланцем М6*85 | 2 | |
| 13 | 21040101401 Распредвал (1-й цилиндр) | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 15 | 21040101601 Холдинг полоса | 1 | |
| 16 | 21040101701 Подшипниковый винт M6 | 1 | |
| 17 | 21040101801 Успокоитель цепи (650, 800 CC) Замена для 21040101802 | 1 | |
| 18 | 21040101901 Направляющая цепи ГРМ (650, 800 CC) Замена для 21040101902 | 1 | |
| 19 | 21040102001 Цепная направляющая | 1 | |
| 20 | 21040102101 Цепь ГРМ (650, 800 CC) | 1 | |
| 21 | 21040102201 Звезда ГРМ, ведомая (650, 800 CC) | 1 | |
| 22 | 21040102301 Болт звезды распредвала М8*20 | 1 | |
| 23 | 21040100401 СТАЛЬНОЙ ШАР | 1 | |
| 24 | 21040102401 Корпус натяжителя цепи | 1 | |
| 25 | 21040102501 Уплотнительное кольцо 21x2.5 | 1 | |
| 26 | 01224060221 Винт с фланцем M6×25 | 2 | |
| 27 | 21040102601 Плунжер натяжителя цепи | 1 | |
| 28 | 21040102901 Пружина | 1 | |
| 29 | 21040102701 Уплотнительное кольцо 17×2 | 1 | |
| 30 | 21040102801 Заглушка Винт | 1 | |
| 31 | 21040103101 Контакт № 12, маленький | 2 | |
| 32 | 21040103201 Шайба плоская 18,6×12,4×0,5 | 4 | |
| 33 | 21040103301 Входное отверстие коромысла | 1 | |
| 34 | 21040103401 Коромысло выхлопа | 1 | |
| 35 | 21040104902 Хомут | 2 | |
| 36 | 21040105001 Патрубок системы охлаждения | 1 | |
| 37 | 01224060251 Винт с фланцем M6×25 | 4 | |
| 38 | 21040103801 Прокладка клапанной крышки | 1 | |
| 39 | 21040103901 Крышка клапана | 1 | |
| 40 | 21040104001 Термостат | 1 | |
| 41 | 21040104201 Прокладка термостата | 1 | |
| 42 | 21040104301 Крышка термостата | 1 | |
| 43 | 21040117001 Уплотнительное кольцо 6 | 1 | |
| 43 | 06150061201 Уплотнительное кольцо 6 | 1 | |
| 44 | 21040104401 Винт М6×10 | 1 | |
| 45 | 01214060451 Болт с шестигранным фланцем 6x45 | 2 | |
| 46 | 21040104501 Корпус термостата | 1 | |
| 47 | 21040104601 Кольцо уплотнительное (корпус термостата) | 1 | |
| 48 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 49 | 21040104801 Заглушка Винт M12×1,5 | 1 | |
| 50 | 21040105101 Свеча зажигания | 1 | |
| 51 | 21040104361 Заглушка корпуса термостата | 1 |
Головка второго цилиндра в сборе
Схема и детали · позиций: 50
Рисунок этого узла не опубликован в исходном каталоге.
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 21040102000 Вторая головка блока цилиндров в сборе | 1 | |
| 1 | 21040100101 Заменен на 21040100102 Замена для 21040100102 | 1 | |
| 2 | 22040100301 Головка цилиндра задняя (2-й цилиндр) (650, 800 CC) | 1 | |
| 3 | 21040100501 Шпилька М8×45 | 2 | |
| 4 | 21040100601 Впускной клапан, 31 | 2 | |
| 5 | 21040100701 Выпускной клапан 27 | 2 | |
| 6 | 21040100802 Упорная шайба | 4 | |
| 6 | 21040100801 Упорная шайба | 4 | |
| 7 | 21040100901 Уплотнение штока клапана | 4 | |
| 8 | 21040101001 Пружина клапана | 4 | |
| 9 | 21040101102 Фиксатор пружины клапана | 4 | |
| 9 | 21040101101 Фиксатор пружины клапана | 4 | |
| 10 | 21040101202 Шплинтовый клапан Замена для 21040101201 | 8 | |
| 10 | 21040101201 Шплинтовой клапан Замена для 21040101202 | 8 | |
| 11 | 21040101302 Винт 10×140 Замена для 21040101301 | 4 | |
| 11 | 21040101301 Болт головки цилиндра (650, 800 CC) М10*140 Замена для 21040101302 | 4 | |
| 12 | 01214060851 Болт с шестигранной головкой с фланцем М6*85 | 2 | |
| 13 | 21040101501 Распредвал (2-й цилиндр) | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 15 | 21040101601 Холдинг полоса | 1 | |
| 16 | 21040101701 Подшипниковый винт M6 | 1 | |
| 17 | 21040101801 Успокоитель цепи (650, 800 CC) Замена для 21040101802 | 1 | |
| 18 | 21040101901 Направляющая цепи ГРМ (650, 800 CC) Замена для 21040101902 | 1 | |
| 19 | 21040102001 Цепная направляющая | 1 | |
| 20 | 21040102101 Цепь ГРМ (650, 800 CC) | 1 | |
| 21 | 21040102201 Звезда ГРМ, ведомая (650, 800 CC) | 1 | |
| 22 | 21040102301 Болт звезды распредвала М8*20 | 1 | |
| 23 | 21040103001 Датчик температуры воды Замена для 21040103002 | 1 | |
| 24 | 21040102401 Корпус натяжителя цепи | 1 | |
| 25 | 21040102501 Уплотнительное кольцо 21x2.5 | 1 | |
| 26 | 01224060221 Винт с фланцем M6×25 | 2 | |
| 27 | 21040102601 Плунжер натяжителя цепи | 1 | |
| 28 | 21040102901 Пружина | 1 | |
| 29 | 21040102701 Уплотнительное кольцо 17×2 | 1 | |
| 30 | 21040102801 Заглушка Винт | 1 | |
| 31 | 21040103101 Контакт № 12, маленький | 2 | |
| 32 | 21040103201 Шайба плоская 18,6×12,4×0,5 | 4 | |
| 33 | 21040103301 Входное отверстие коромысла | 1 | |
| 34 | 21040103401 Коромысло выхлопа | 1 | |
| 35 | 21040100401 СТАЛЬНОЙ ШАР | 1 | |
| 38 | 21040103801 Прокладка клапанной крышки | 1 | |
| 39 | 21040103901 Крышка клапана | 1 | |
| 40 | 21040104101 Космическая шайба | 1 | |
| 41 | 21040104201 Прокладка термостата | 1 | |
| 42 | 21040104301 Крышка термостата | 1 | |
| 43 | 21040117001 Уплотнительное кольцо 6 | 1 | |
| 43 | 06150061201 Уплотнительное кольцо 6 | 1 | |
| 44 | 21040104401 Винт М6×10 | 1 | |
| 45 | 01224060251 Винт с фланцем M6×25 | 2 | |
| 46 | 21040105101 Свеча зажигания | 1 |
Картер двигателя
Схема и детали · позиций: 35
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040105202 Картер двигателя, правая половинка (650, 800 CC) | 1 | |
| 2 | 21040105302 Левый картер | 1 | |
| 3 | 21040105401 Центральный штифт 8 х 12 | 5 | |
| 4 | 21040105502 Приводной штифт 5×11 | 4 | |
| 5 | 21040105601 Заглушка Винт NPT 1/2 | 1 | |
| 6 | 90101120650 Вставка штифта 10*1,5-17К | 8 | |
| 7 | 21040105701 Резьбовая заглушка NPT1/8 | 3 | |
| 8 | 21040105801 Заглушка Винт NPT 1/4 | 1 | |
| 9 | 21040105901 Местоположение PIN-кода | 3 | |
| 10 | 21040106001 Подшипник скольжения Замена для 21040106002 | 2 | |
| 11 | 21040106101 Подшипник скольжения Замена для 21040106102 | 2 | |
| 12 | 04112080021 Шестигранник. Гайка М8 | 3 | |
| 13 | 21040113901 Сальник помпы Замена для 21040113902 | 1 | |
| 14 | 21040106301 Игла-булавка 6×10 | 1 | |
| 15 | 21040106401 Прокладка | 1 | |
| 16 | 01214080651 Винт с фланцем M8×65 | 4 | |
| 18 | 01214060751 Винт с фланцем M6×75 | 12 | |
| 19 | 21040106501 Клапанная пластина | 1 | |
| 19 | 21040106502 Пластина клапана | 1 | |
| 20 | 21040106601 Стопор пластинчатого клапана | 1 | |
| 21 | 01224060161 Винт Torx с фланцем M6 X 16 | 3 | |
| 22 | 21040116001 Дюбель 10×16 | 1 | |
| 23 | 21040106801 Шпилька резьбовая (650, 800 CC) М8*62 | 2 | |
| 24 | 21040100501 Шпилька М8×45 | 1 | |
| 25 | 21040106901 Прокладка Замена для 21040106902 | 1 | |
| 26 | 21040107001 Крышка картера (650, 800 CC) | 1 | |
| 27 | 21040107102 Вкладыш коренной (одна половинка) Замена для 21040107101 | 2 | |
| 27 | 21040107101 Вкладыш коренной (одна половинка) Замена для 21040107102 | 2 | |
| 28 | 21040107301 Сальник 34×52×8 Замена для 21040107301NBR | 1 | |
| 29 | 21030112801 Уплотнительное кольцо | 2 | |
| 30 | 21040107201 Шланговый ниппель NPT1/4 | 1 | |
| 31 | 01224060351 Винт с фланцем M6×35 | 14 | |
| 32 | 21040107401 Уплотнительное кольцо Ф8 | 1 | |
| 33 | 01224080161 Винт с фланцем M8×16 | 1 | |
| 34 | 21030112901 Соединение масляного штуцера | 2 |
Коленчатый вал, поршни и цилиндры
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040107502 Коленвал (650, 800 CC) Замена для 21040107502YIT | 1 | |
| 2 | 21040107701 Ключ Вудраффа 4 × 5 | 1 | |
| 3 | 21040107801 Шатун в сборе (650, 800 CC) Замена для 21040107801YIT | 2 | |
| 4 | 21040107821 Болт шатунный (650, 800 CC) | 4 | |
| 5 | 21040107832 Подшипник скольжения Замена для 21040107831 Замена для 21040107831YIT | 4 | |
| 5 | 21040107831 Вкладыш шатунный (одна половинка) (650, 800 CC) Замена для 21040107832 Замена для 21040107831YIT | 4 | |
| 6 | 21040108203 Поршневой узел Замена для 21040108201 Замена для 21040108201YIT | 2 | |
| 6 | 21040108201 Поршень (800 CC) Замена для 21040108203 Замена для 21040108201YIT | 2 | |
| 7 | 21040108301 Первое поршневое кольцо Замена для 21040108303 Замена для 21040108302 Замена для 21040108302 | 2 | |
| 7 | 21040108303 Первое поршневое кольцо (800сс, 1000сс) Замена для 21040108301 Замена для 21040108302 Замена для 21040108302 | 2 | |
| 8 | 21040108401 Второе поршневое кольцо Замена для 21040108403 Замена для 21040108402 Замена для 21040108402 | 2 | |
| 8 | 21040108403 Второе поршневое кольцо Замена для 21040108401 Замена для 21040108402 Замена для 21040108402 | 2 | |
| 9 | 21040108501 Скребковое кольцо Замена для 21040108601 Замена для 21040108503 Замена для 21040108603 Замена для 21040108602 Замена для 21040108502 Замена для 21040108502 Замена для 21040108602 Замена для 21040108502 | 4 | |
| 9 | 21040108503 Скребковое кольцо Замена для 21040108501 Замена для 21040108601 Замена для 21040108603 Замена для 21040108602 Замена для 21040108502 Замена для 21040108502 Замена для 21040108602 Замена для 21040108502 | 4 | |
| 10 | 21040108601 Масляное кольцо Замена для 21040108501 Замена для 21040108503 Замена для 21040108603 Замена для 21040108602 Замена для 21040108502 Замена для 21040108502 Замена для 21040108602 Замена для 21040108502 | 2 | |
| 10 | 21040108603 Масляное кольцо Замена для 21040108501 Замена для 21040108601 Замена для 21040108503 Замена для 21040108602 Замена для 21040108502 Замена для 21040108502 Замена для 21040108602 Замена для 21040108502 | 2 | |
| 11 | 21040108703 Поршневой палец | 2 | |
| 11 | 21040108701 Поршневой палец Замена для 21040108701YIT | 2 | |
| 12 | 21040108801 Стопорное кольцо поршня Замена для 21040108801YIT | 4 | |
| 13 | 21040408901 Прокладка Замена для 21040408902 Замена для 21040408901YIT | 2 | |
| 14 | 21040109001 Цилиндр (800 CC) Замена для 21040109001YIT | 2 | |
| 15 | 21040105502 Приводной штифт 5×11 | 4 |
Магнето
Схема и детали · позиций: 35
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040109100 Стартер в сборе | 1 | |
| 2 | 02224080251 Болт с шестигранной головкой 8×25 | 1 | |
| 3 | 21040109201 Двойная передача 49 зуб./11 зуб. | 1 | |
| 4 | 21040109301 Шестерня, 30 зубьев | 1 | |
| 5 | 21040109401 Шестерня свободная 64 зуба (21040109401) Замена для 21040109402 | 1 | |
| 7 | 21040109501 Муфта обгонная (менять вместе с корпусом 21040109601) Замена для 21040109501/21040109601 | 1 | |
| 8 | 21040109601 Корпус муфты сцепления | 1 | |
| 9 | 03344080161 Винт с фланцем M8×16 | 3 | |
| 10 | 21040109702 Пластина статора Замена для 21140107201 Замена для 21140108201 | 1 | |
| 11 | 21041000701 Ротор Замена для 21041000702 | 1 | |
| 12 | 21040109901 Шайба болта маховика | 1 | |
| 13 | 03344160357 Болт с внутренним шестигранником М16*35 | 1 | |
| 14 | 01224060351 Винт с фланцем M6×35 | 14 | |
| 15 | 21040110101 Защита кабеля статора | 1 | |
| 16 | 03113040081 Винт с потайной головкой М4*8 | 2 | |
| 17 | 22040110201 Обложка | 1 | |
| 18 | 21040110401 Клапан сброса давления | 1 | |
| 19 | 21040110501 Пружина сжатия Замена для 21140108501 | 1 | |
| 20 | 21040110601 Корпус клапана | 1 | |
| 21 | 21040500601 Уплотнительное кольцо φ22,5×2,7 | 1 | |
| 22 | 21040110801 Резьбовая пробка 22×1,5 | 1 | |
| 23 | 21040110901 Датчик положения коленчатого вала в сборе | 1 | |
| 24 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 25 | 21040111101 Кольцо уплотнительное (заглушка генератора) | 1 | |
| 26 | 21040111201 Заглушка картера генератора | 1 | |
| 27 | 21040111301 Прокладка Замена для 21040111303 | 1 | |
| 28 | 21040111001 Уплотнительное кольцо 16x2 | 1 | |
| 29 | 21040109118 Уплотнительное кольцо 23,8x3,1 | 1 | |
| 30 | 21040516801 Стартерный щит | 1 | |
| 31 | 01224060141 Болт с шестигранной головкой с фланцем М6*14 | 1 | |
| 32 | 01224060251 Винт с фланцем M6×25 | 1 | |
| 33 | 04633060023 Шестигранник. Гайка М6 | 1 | |
| 34 | 21040117501 Пленка теплоизоляционная кабеля (тонкая) не поставляется | 1 | |
| 35 | 21040110301 ПОДУШКА | 1 | |
| 36 | 21040402401 Держатель проволоки | 1 |
Система смазки двигателя
Схема и детали · позиций: 31
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 2 | 21040104801 Заглушка Винт M12×1,5 | 1 | |
| 3 | 21040111401 Масляный фильтр | 1 | |
| 4 | 21040111501 Крышка масляного фильтра (650, 800 CC) | 1 | |
| 5 | 01223050161 Болт с шестигранной головкой 5x16 | 2 | |
| 6 | 21040111601 Масляный фильтр Замена для HF152 Замена для RMD0105001 Замена для TTF2261 Замена для 1061-002 Замена для 21040111602 | 1 | |
| 7 | 21040116901 Кольцо уплотнительное 61,5×2,65 | 1 | |
| 8 | 21040111801 Крышка масляного фильтра | 1 | |
| 9 | 01224060181 Болт с шестигранной головкой с фланцем М6*18 | 3 | |
| 10 | 21040111901 Датчик давления масла | 1 | |
| 11 | 21040112001 уплотнительное кольцо | 2 | |
| 12 | 21050601401 Трубка Масляного Рычага | 1 | |
| 13 | 21040516601 Опорный палец | 2 | |
| 14 | 09360006200 Шарикоподшипник 6200-2RZ | 1 | |
| 15 | 21040112302 Шестерня холостого хода Замена для 21040112301 | 1 | |
| 15 | 21040112301 Шестерня (650, 800 CC) Замена для 21040112302 | 1 | |
| 16 | 21040112401 Манжета (650, 800 CC) | 1 | |
| 17 | 21040112501 Внешний ротор масляного насоса | 1 | |
| 18 | 21040112601 Внутренний ротор масляного насоса | 1 | |
| 19 | 21040112801 Вал масляного насоса | 1 | |
| 20 | 21040112901 Крышка масляного насоса | 1 | |
| 21 | 03424050161 Винт М5×16 | 3 | |
| 22 | 21040113001 Упорная шайба | 1 | |
| 23 | 21040113101 Игольчатый штифт | 1 | |
| 24 | 21040113202 Шестерня масляного насоса, 33 зубца Замена для 21040113201 | 1 | |
| 24 | 21040113201 Шестерня масляного насоса Замена для 21040113202 | 1 | |
| 25 | 07021101004 Стопорное кольцо φ10 | 1 | |
| 26 | 21040113402 Шестерня привода масляного насоса 38 зубьев | 1 | |
| 26 | 21040113401 Шестерня | 1 | |
| 27 | 21040112701 Игла-булавка 4×16 | 1 | |
| 28 | 21050601501 Масляный щуп | 1 |
Система охлаждения двигателя
Схема и детали · позиций: 16
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040113501 Промежуточный вал | 1 | |
| 2 | 21040113001 Упорная шайба | 2 | |
| 3 | 21040113602 Шестерня водяного насоса z=20 Замена для 21040113601 | 1 | |
| 3 | 21040113601 Шестерня помпы охлаждения (20 зуб.) Замена для 21040113602 | 1 | |
| 4 | 21040113701 Игла-булавка 4×20 | 3 | |
| 5 | 21040113802 Шестерня насоса, 15 зубьев Замена для 21040113801 | 2 | |
| 5 | 21040113801 Шестерня помпы охлаждения (15 зуб.) Замена для 21040113802 | 2 | |
| 6 | 07021101004 Стопорное кольцо φ10 | 2 | |
| 7 | 21040106201 Сальник 10×25×5 | 1 | |
| 8 | 21040114001 Вал водяного насоса Замена для 21040114002 | 1 | |
| 9 | 21040114102 Водяная крыльчатка Замена для 21040114101 | 1 | |
| 10 | 21040114201 Корпус помпы охлаждения | 1 | |
| 11 | 21040114301 Прокладка | 1 | |
| 12 | 06150061201 Уплотнительное кольцо 6 | 1 | |
| 13 | 01224060251 Винт с фланцем M6×25 | 4 | |
| 14 | 21040114211 Заглушка корпуса помпы охлаждения | 1 |
Коробка передач — часть 1
Схема и детали · позиций: 56
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 21040201222 Шайба регулировочная (650, 800CC) 1,2 мм | 1 | |
| - | 21040201221 Шайба регулировочная (650, 800CC) 1,1 мм | 1 | |
| 1 | 21040202501 Крышка картера коробки передач левая (650, 800 CC) | 1 | |
| 2 | 21040105401 Центральный штифт 8 х 12 | 4 | |
| 3 | 21040202601 Шестерня задней передачи, промежуточная (21 зуб.) (650, 800 CC) | 1 | |
| 4 | 10031252910 Подшипник игольчатый K252910 | 2 | |
| 5 | 21040202801 Ось шестерни заднего хода (650, 800 CC) | 1 | |
| 6 | 09160006403 Подшипник шариковый 6403 (650, 800 CC) | 1 | |
| 7 | 09160006305 Подшипник шариковый 6305 | 1 | |
| 8 | 21040203001 ПОДШИПНИК | 1 | |
| 9 | 21040203101 Втулка рычага парковки (650, 800 CC) | 1 | |
| 10 | 21040201801 Сальник 32х47х7 Замена для 21040201801NBR | 1 | |
| 11 | 21040203201 Суппорт (650, 800 CC) | 1 | |
| 12 | 03344060301 Болт с внутренним шестигранником М6*30 | 2 | |
| 13 | 21040203301 Пружина локатора | 1 | |
| 14 | 21040203401 Ступенчатое кольцо | 1 | |
| 15 | 21040203501 Локатор (650, 800 CC) | 1 | |
| 16 | 21040203601 Шайба | 1 | |
| 17 | 03344060551 Болт с внутренним шестигранником М6*55 | 1 | |
| 18 | 21040203701 Рычаг парковочного тормоза (650, 800 CC) | 1 | |
| 19 | 21040203801 Шайба (650, 800 CC) | 1 | |
| 20 | 01224080351 Болт с внутренним шестигранником М8*35 | 1 | |
| 21 | 10032252913 Подшипник игольчатый SB252913TN (650, 800 CC) | 2 | |
| 22 | 21040204001 Шестерня пониженной передачи, ведомая (43 зуб.) (650, 800 CC) | 1 | |
| 23 | 07021271204 Кольцо стопорное внешнее Ф27 | 3 | |
| 24 | 21040204201 Шестерня повышенной передачи, ведомая (34 зуб.) (650, 800 CC) | 1 | |
| 25 | 21040206902 Шайба | 1 | |
| 26 | 21040204401 Шестерня задней передачи, ведомая (31 зуб.) (650, 800 CC) | 1 | |
| 27 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 28 | 21040201601 Втулка проставочная | 1 | |
| 29 | 21040204501 Вал коробки передач, первичный с ШЗП (14 зуб.) (650, 800 CC) | 1 | |
| 30 | 21040205801 Уплотнительное кольцо 20×12,5×1 | 2 | |
| 31 | 21040204601 Шестерня повышенной передачи, ведущая (29 зуб.) (650, 800 CC) | 1 | |
| 32 | 07021121004 Стопорное кольцо | 1 | |
| 33 | 21040204701 Шестерня пониженной передачи, ведущая (20 зуб.) (650, 800 CC) | 1 | |
| 34 | 21040204801 Ось вилок переключения передач (650, 800 CC) | 1 | |
| 35 | 21040204909 Шайба формованная (650, 800 CC) | 1 | |
| 36 | 21040205001 Вилка переключения передач малая (650, 800 CC) | 1 | |
| 37 | 21040205101 Вилка переключения передач большая (650, 800 CC) | 1 | |
| 38 | 21040205201 Вал копирный в сборе (650, 800 CC) | 1 | |
| 39 | 21040205301 Шайба (650, 800 CC) | 1 | |
| 40 | 21040205401 Селектор переключения передач (зубчатый) (650, 800 CC) | 1 | |
| 41 | 21040205501 Пружина возвратная (650, 800 CC) | 1 | |
| 42 | 21040205601 Вал переключения передач (650, 800 CC) | 1 | |
| 43 | 01224060351 Винт с фланцем M6×35 | 12 | |
| 44 | 21040201501 Уплотнительное кольцо 24x2 | 1 | |
| 45 | 21040206702 Шайба | 1 | |
| 46 | 01224060251 Винт с фланцем M6×25 | 1 | |
| 47 | 04112060021 Гайка шестигранная, с фланцем М6 | 1 | |
| 48 | 21040206001 Рычаг переключения передач | 1 | |
| 49 | 21040201002 Вал коробки передач, вторичный (650, 800 CC) | 1 | |
| 50 | 10051152802 Подшипник упорный (плоский) (650, 800 CC) | 1 | |
| 51 | 21040201202 Шайба регулировочная (650, 800 CC) 1,0 мм. | 1 | |
| 52 | 10011152716 Подшипник игольчатый NB152716 (650, 800 CC) | 1 | |
| 53 | 10011182616 Подшипник игольчатый DB182616 (650, 800 CC) | 1 | |
| 54 | 21040200701 Сальник | 2 |
Коробка передач — часть 2
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 21040201903 Шайба регулировочная (650, 800 CC) 0,8 мм. | 1 | |
| 1 | 21040200201 Крышка картера коробки передач правая (650, 800 CC) | 1 | |
| 2 | 21040200301 Картер коробки передач (650, 800 CC) | 1 | |
| 3 | 21040105401 Центральный штифт 8 х 12 | 2 | |
| 4 | 21040200402 Штуцер сапуна (650, 800 CC) | 1 | |
| 5 | 21040200801 Датчик включенной передачи (650, 800 CC) | 3 | |
| 6 | 21040104701 Шайба медная 18×12,4×2 | 2 | |
| 7 | 21040104801 Заглушка Винт M12×1,5 | 2 | |
| 8 | 21040200101 Датчик-Скорость | 1 | |
| 9 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 10 | 21040200902 Вал коробки передач, выходной (650, 800 CC) | 1 | |
| 12 | 09160006305 Подшипник шариковый 6305 | 1 | |
| 13 | 21040201501 Уплотнительное кольцо 24x2 | 2 | |
| 14 | 21040201601 Втулка проставочная | 1 | |
| 15 | 21040201701 Ступица выходного вала (650, 800 CC) | 1 | |
| 16 | 21040201801 Сальник 32х47х7 Замена для 21040201801NBR | 1 | |
| 16 | 21040201907 Шайба регулировочная (650, 800 CC) 0,7 мм. | 1 | |
| 17 | 01225080251 Болт с шестигранной головкой 8x25 | 4 | |
| 19 | 09160006206 Подшипник | 1 | |
| 20 | 21040202101 Муфта шлицевая | 1 | |
| 21 | 21040115801 Уплотнительное кольцо 47×2 | 1 | |
| 22 | 21140210301 Позиционный переключатель | 1 | |
| 23 | 21140200202 Пластина коробки передач | 1 | |
| 24 | 01214060851 Болт с шестигранной головкой с фланцем М6*85 | 2 | |
| 25 | 01224060351 Винт с фланцем M6×35 | 5 | |
| 26 | 21040102301 Болт звезды распредвала М8*20 | 3 | |
| 27 | 03344080351 Болт с внутренним шестигранником М8*35 | 4 | |
| 28 | 21040206501 Винт с полукруглой головкой (+) М3*6 | 3 | |
| 29 | 21040402401 Держатель проволоки | 1 | |
| 30 | 21040207001 Соединительная втулка, выходной вал | 1 | |
| 31 | 21040116501 Шайба (650, 800 CC) | 1 | |
| 32 | 21040201302 Шайба упорная (650, 800 CC) | 1 | |
| 33 | 01324100255 Болт с шестигранной головкой с фланцем М10*25 | 1 |
Приводной вал
Схема и детали · позиций: 16
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040115402 Вал коробки передач, проходной (650, 800 CC) | 1 | |
| 2 | 21040206101 КОНТРОЛЬНОЕ КОЛЬЦО ПРИВОДНОГО ВАЛА Замена для 21040206102 | 1 | |
| 3 | 21040115501 Крышка подшипника | 2 | |
| 4 | 09160061906 Шарикоподшипник 6906 | 1 | |
| 5 | 21040115701 Сальник 30×47×7 | 1 | |
| 6 | 21040115801 Уплотнительное кольцо 47×2 | 1 | |
| 7 | 09160006005 Шарикоподшипник 6005 | 1 | |
| 8 | 21040116101 Сальник 25×47×7 | 1 | |
| 9 | 21040116201 Прокладка Замена для 21040116202 | 2 | |
| 10 | 01224060161 Винт Torx с фланцем M6 X 16 | 6 | |
| 11 | 07011470001 С-образный зажим 47 | 1 | |
| 12 | 21040115901 Прокладка резиновая | 1 | |
| 13 | 21040206402 Переходной корпус коробки передач | 1 | |
| 14 | 060214291235 Шайба 29,5×12,5×3,5 | 1 | |
| 15 | 21051001501 Болт 12×1,25×25 Замена для 21051001502 | 1 | |
| 16 | 21051000201 Пылезащитный чехол | 1 |
Вариатор
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040300301 Уплотнительное кольцо 50×4 | 1 | |
| 2 | 21040300201 уплотнительное кольцо | 1 | |
| 3 | 21040303208 Ведущее колесо в сборе | 1 | |
| 4 | 21040303303 Ведомый вариатор в сборе UTV 800 | 1 | |
| 5 | 060214291235 Шайба 29,5×12,5×3,5 | 1 | |
| 6 | 21040303501 Шайба упорная (ведомый шкив) | 1 | |
| 7 | 21040303702 Болт шкива вариатора (ведущего) М12*150 | 1 | |
| 8 | 21040301902 Болт шкива вариатора (ведомого) М10*115 | 1 | |
| 9 | 21050831001 Ремень вариатора квадроцикла AODES 1000, CVTech Замена для 21050831000 Замена для 21050831001_Optibelt Замена для Mitsuboshi_P-34,2x967 Замена для ODES1000ATV_SD00024 | 1 | |
| 9 | 21050831000 Клиновой ремень Замена для 21050831001 Замена для 21050831001_Optibelt Замена для Mitsuboshi_P-34,2x967 Замена для ODES1000ATV_SD00024 | 1 | |
| 10 | 21040302201 Винт с шестигранной головкой 6×42 | 7 | |
| 11 | 21040302001 Крышка сцепления | 1 | |
| 12 | 21040302101 Прокладка | 1 | |
| 13 | 21040300101 Воздушная направляющая вариатора | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 9 | |
| 15 | 21040303601 Шайба регулировочная 0,5 мм. | 1 | |
| 16 | 21040103601 Резиновая прокладка | 7 | |
| 17 | 21040103501 Резьбовая резиновая втулка | 7 | |
| 18 | 21040304001 Винт | 1 | |
| 19 | 21040304101 Стиральная машина 20×8,5×2 | 1 | |
| 20 | 21040302211 Стиральная машина | 2 | |
| 21 | 04112080021 Шестигранник. Гайка М8 | 1 |
Система подачи воздуха
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040501601 Впускной коллектор воздуха | 1 | |
| 2 | 21040114501 Прокладка | 2 | |
| 3 | 02224080251 Болт с шестигранной головкой 8×25 | 4 | |
| 4 | 21040402401 Держатель проволоки | 2 | |
| 5 | 21040114601 Датчик давления и температуры Замена для 21040114602 | 1 | |
| 7 | 06222061704 Шайба 6×17 | 1 | |
| 8 | 21040114701 Впускная горловина | 1 | |
| 9 | 21040115001 Хомут винтовой (40-60 мм.) | 2 | |
| 10 | 21040114801 Корпус дроссельной заслонки | 1 | |
| 11 | 21040114901 Топливный инжектор | 2 | |
| 12 | 21040115103 Крышка инжекторного клапана | 2 | |
| 13 | 01224060161 Винт Torx с фланцем M6 X 16 | 2 | |
| 14 | 21040114911 Колпачок пылезащитный | 2 | |
| 15 | 21040402501 Y-образный соединитель | 1 | |
| 16 | 21040411005 Система рекуперации выхлопных газов в сборе | 1 | |
| 17 | 21040801001 Кронштейн, трос переключения передач | 1 | |
| 18 | 04112060021 Гайка шестигранная, с фланцем М6 | 1 | |
| 19 | 11912010030 Хомут | 1 | |
| 20 | 21040403801 Стальной зажим | 1 | |
| 21 | 21040206301 Антивибрационное крепление | 4 |
Комплектующие двигателя
Схема и детали · позиций: 25
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040400101 Выхлопная прокладка | 2 | |
| 2 | 21040400701 Датчик О2 Замена для 21040400702 | 2 | |
| 3 | 21040402401 Держатель проволоки | 5 | |
| 4 | 21040401801 Амортизаторы выхлопных газов | 1 | |
| 5 | 21040505601 Медная пряжка | 1 | |
| 6 | 21040402501 Y-образный соединитель | 1 | |
| 7 | 21040409601 Трубка масляного радиатора с разъемом | 2 | |
| 8 | 21040409701 Трубка масляного радиатора | 2 | |
| 9 | 21040400906 Двухвентиляторный радиатор с вентиляторами | 1 | |
| 10 | 21040402202 Датчик включения вентилятора (на радиаторе) | 1 | |
| 11 | 21040400911 Крышка радиатора | 1 | |
| 12 | 21040401035 Корпус воздушного фильтра | 1 | |
| 13 | 21040401501 Улавливающий шланг воздушного фильтра | 1 | |
| 14 | 21040401025 Выхлопная труба воздушного фильтра | 1 | |
| 15 | 21040401015 Впускной патрубок воздушного фильтра | 1 | |
| 16 | 21040401601 Зажим φ12-22 | 3 | |
| 17 | 21040400201 Катушка зажигания | 2 | |
| 18 | 01214060751 Винт с фланцем M6×75 | 1 | |
| 19 | 04112060021 Гайка шестигранная, с фланцем М6 | 1 | |
| 20 | 21040400402 Кабель свечи зажигания (передний) Замена для 21040400403 | 2 | |
| 21 | 21040400501 Модуль управления двигателем (ECM) (800 CC) | 1 | |
| 22 | 21051100203 Регулятор напряжения высокой мощности разъем 35мм Замена для 21140403401 | 1 | |
| 23 | 01224060121 Болт с шестигранной головкой с фланцем М6*12 | 2 | |
| 24 | 01224060101 Болт с шестигранным фланцем 6x10 | 1 | |
| 25 | 21040410101 зажим52-76 | 2 |
