Запчасти AODES PATHCROSS 1000LTX MUD · 2026
Справочный каталог: 41 узлов. Выберите раздел или найдите деталь по артикулу. В таблицах указаны номера позиций на схемах и количество деталей в конкретном узле.
Год каталога: 2026. Перед подбором сверяйте модель, год и VIN техники.
Разделов: 41
Совпадений нет. Проверьте артикул или попробуйте другое название.
- Передний привод
- Задний привод
- Передняя подвеска
- Задняя подвеска
- Руль
- Рулевое управление с электроусилителем
- Рама и комплектующие
- Топливная система
- Двигатель
- Система впуска
- Система впуска и выпуска вариатора
- Тормозная система
- Выхлопная система
- Сиденья
- Система охлаждения
- Электрооборудование
- Передняя облицовка
- Подножки
- Боковые панели
- Задняя облицовка
- Передний багажник и передний бампер
- Задний багажник и задний бампер
- Передняя лебёдка с бампером
- Защита днища
- DIAGRAM 2026 AODES F25
- Передний редуктор
- Задний редуктор
- Двигатель
- Головка первого цилиндра
- Головка второго цилиндра
- Картер двигателя
- Коленчатый вал, поршни и цилиндры
- Магнето и стартер
- Система смазки двигателя
- Система охлаждения двигателя
- Система подачи воздуха
- Приводной вал
- Коробка передач - 1
- Коробка передач - 2
- Вариатор

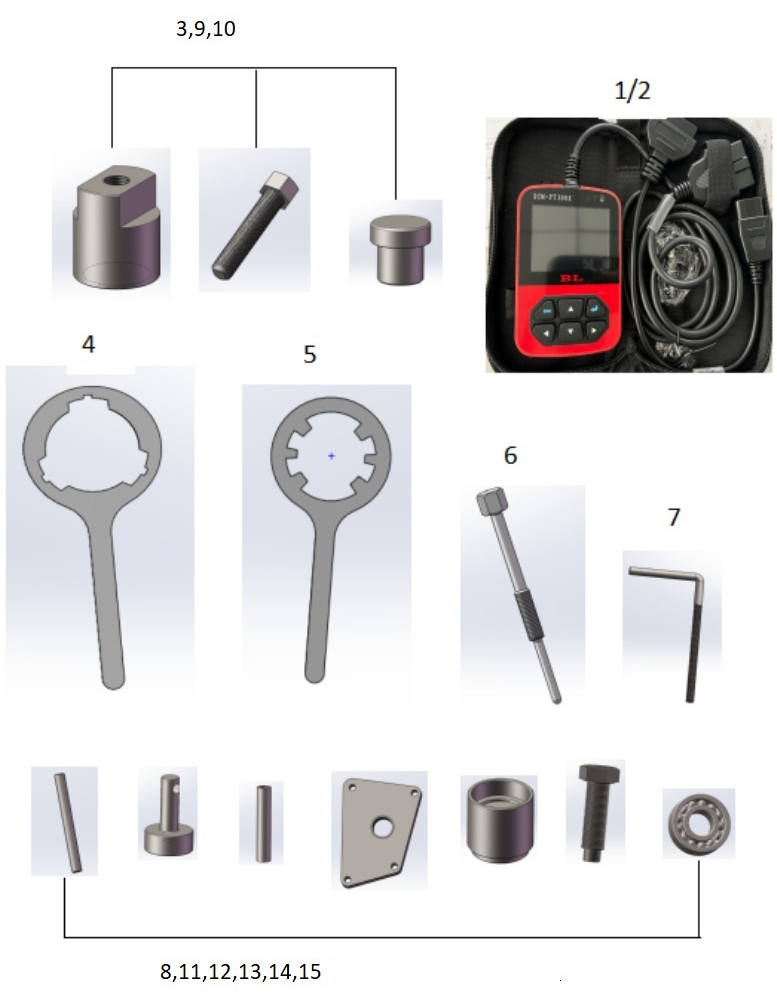

- Комплект инструментов
Передний привод
Схема и детали · позиций: 34
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17005230020 Колпачек колеса черный | 2 | |
| 1 | 10405230020 Колпачек колеса серебристый | 2 | |
| 2 | 05011400405 Шплинт φ4.0X40 | 2 | |
| 3 | 04322120024 Накидная гайка (черная) | 8 | |
| 4 | 04812220022 Шлицевая фланцевая гайка M22×1,5 | 2 | |
| 5 | 17005030471 Шина Front Tire 30X9-14 | 2 | |
| 6 | 10405230030 Вентиль | 2 | |
| 7 | 16805030400 Передний обод 14X7 | 2 | |
| 7 | 17005030400 Диск колесный легкосплавный передний 14x7 | 2 | |
| 7 | 13605030401 Передний обод 14x7 Замена для 13605030400 | 2 | |
| 8 | 15101030000 Ступица переднего колеса | 2 | |
| 9 | 17006010020 Диск тормозной передний | 2 | |
| 10 | 01826080205 Болт с внутренним шестигранником M8X20 | 8 | |
| 11 | 17003110030 Пыльник кардана переднего | 2 | |
| 12 | 21170101801 Вал карданный передний | 1 | |
| 13 | 21160401601 Хомут | 1 | |
| 14 | 21120103501 Сопун | 1 | |
| 15 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 2 | |
| 16 | 04622100026 Контргайка фланца Heagon M10X1,25 | 1 | |
| 17 | 01256100956 Болт с шестигранной головкой M10X95X1,25 | 1 | |
| 18 | 17003100001 Передний дифференциал | 1 | |
| 18 | 21120100132 Передний дифференциал 4 сателита Замена для 21120100002 Замена для 21120100031 | 1 | |
| 19 | 17001220260 Передний привод левый Pathcross LTX | 1 | |
| 20 | 17001220180 Пыльник ШРУСа переднего привода с 2025 Замена для 17001220180YIT | 2 | |
| 21 | 17001230260 Передний привод правый Pathcross LTX | 1 | |
| 22 | 01214080254 Болт с шестигранной фланцевой головкой M8X25 | 32 | |
| 23 | 17005040530 Резьбовая втулка | 32 | |
| 24 | 17005040520 Бедлок колесный (черное) АРМИ | 2 | |
| 24 | 17005040510 Бедлок колесный передний желтый | 2 | |
| 24 | 17005040500 Бедлок колесный передний красный | 2 | |
| 24 | 17005040600 Бедлок колесный передний неоново-зеленое | 2 | |
| 25 | 17003110121 Стальной зажим | 2 | |
| 26 | 17003110130 Стальной зажим | 2 | |
| 27 | 17001220120 Пыльник ШРУСа переднего привода до 2025 | 2 |
Задний привод
Схема и детали · позиций: 37
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17005230020 Колпачек колеса черный | 2 | |
| 1 | 10405230020 Колпачек колеса серебристый | 2 | |
| 2 | 05011400405 Шплинт φ4.0X40 | 2 | |
| 3 | 04322120024 Накидная гайка (черная) | 8 | |
| 4 | 04812224022 Шлицевая фланцевая гайка M24X1,5 Замена для 04812240032 | 2 | |
| 5 | 17005040471 Шина Rear Tire 30X11-14 | 2 | |
| 6 | 10405230030 Вентиль | 4 | |
| 7 | 16805040260 Задний обод 14X8 | 2 | |
| 7 | 17005040260 Задний диск 14*8 Замена для 13605040261 Замена для 13605040260 | 2 | |
| 7 | 13605040261 Задний обод 14x8 Замена для 17005040260 Замена для 13605040260 | 2 | |
| 8 | 15101040000 Задняя ступица колеса | 2 | |
| 9 | 17006010340 Задний тормозной диск правый | 1 | |
| 10 | 01824080205 Шестигранный Т образный болт 8x20 | 8 | |
| 11 | 17006010350 Задний тормозной диск левый | 1 | |
| 12 | 17010240050 Пыльник задний внутренний ATV | 2 | |
| 13 | 17001240260 Привод задний в сборе левый Pathcross LTX | 1 | |
| 14 | 01256101306 Болт с шестигранной головкой с фланцем М10*130 | 2 | |
| 15 | 17003120820 Втулка | 2 | |
| 16 | 01256101206 Болт с шестигранной головкой с фланцем М10*120 | 2 | |
| 17 | 04622100026 Контргайка фланца Heagon M10X1,25 | 4 | |
| 18 | 17003120101 Задний редуктор(обычный) Замена для 17003120100 | 1 | |
| 19 | 11904070030 Пружинный хомут φ8 | 1 | |
| 20 | 17003120720 Шланг вентиляции дифференциала заднего 32см (меняется в месте с 18507050092) | 1 | |
| 21 | 17001250260 Привод задний в сборе правый Pathcross LTX | 1 | |
| 22 | 17003130030 Пыльник кардана заднего | 1 | |
| 23 | 17003130051 Вал коробки передач в сборе 22 шлица (только для квадроцикла 1000 л) Замена для 17003130090 Замена для 17003130050 | 1 | |
| 24 | 06119112835 Шайба | 1 | |
| 25 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 1 | |
| 26 | 15101250010 Передняя шайба-бабочка | 2 | |
| 27 | 17005040520 Бедлок колесный (черное) АРМИ | 2 | |
| 27 | 17005040510 Бедлок колесный передний желтый | 2 | |
| 27 | 17005040500 Бедлок колесный передний красный | 2 | |
| 27 | 17005040600 Бедлок колесный передний неоново-зеленое | 2 | |
| 28 | 17005040530 Резьбовая втулка | 32 | |
| 29 | 01214080254 Болт с шестигранной фланцевой головкой M8X25 | 32 | |
| 30 | 17003121060 Задняя вилка кардана в сборе Замена для 17003130110 Замена для 17003121060YIT | 1 | |
| 31 | 17010240120 Пыльник задний внешний ATV | 2 |

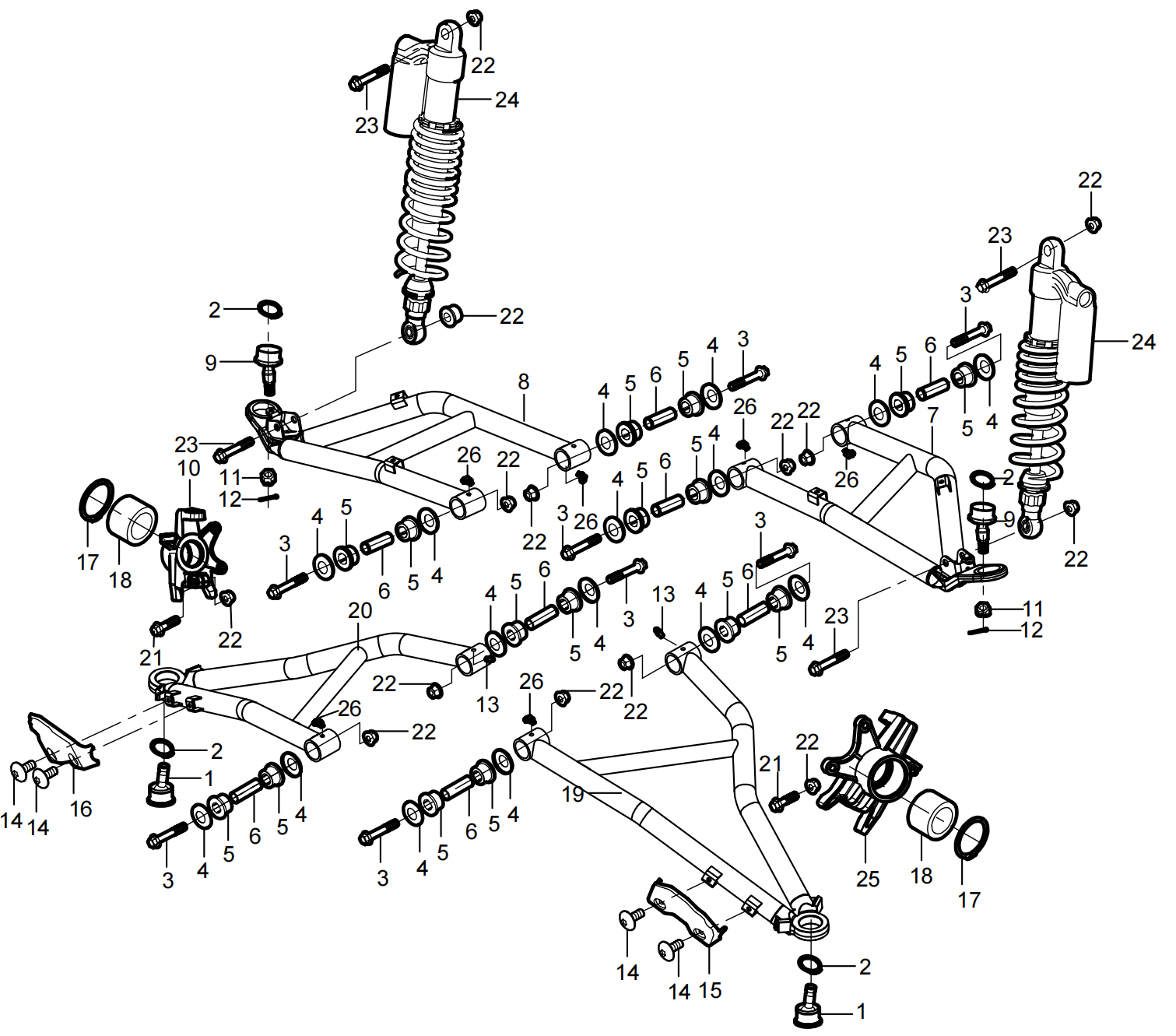

Передняя подвеска
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17300500010 Шаровая опора нижняя Pathcross φ34(2024г) Замена для 17300500010HP | 2 | |
| 2 | 07031340004 Стопорное кольцо φ34 | 4 | |
| 3 | 01256100756 Болт с шестигранной головкой с фланцем М10*75 | 8 | |
| 4 | 13601070030 Шайба втулки рычага | 16 | |
| 5 | 10401070020 Втулка рычага | 16 | |
| 6 | 13601070011 Втулка А-образного рычага Замена для 13601070010 | 8 | |
| 7 | 17001060260 Рычаг передней подвески левый верхний черный Pathcross LTX | 1 | |
| 7 | 17001060360 Рычаг передней подвески левый верхний зеленый Pathcross LTX | 1 | |
| 7 | 17001060340 Рычаг передней подвески левый верхний желтый Pathcross LTX | 1 | |
| 7 | 17001060280 Рычаг передней подвески левый верхний красный Pathcross LTX | 1 | |
| 8 | 17001070360 Рычаг передней подвески правый верхний зеленый Pathcross LTX | 1 | |
| 8 | 17001070340 Рычаг передней подвески правый верхний желтый Pathcross LTX | 1 | |
| 8 | 17001070280 Рычаг передней подвески правый верхний красный Pathcross LTX | 1 | |
| 8 | 17001070260 Рычаг передней подвески правый верхний черный Pathcross LTX | 1 | |
| 9 | 10401190000 Шаровой шарнир ф34 Замена для 10401190000НР | 2 | |
| 10 | 17005220031 Поворотный кулак со стороны пассажира 2024г | 1 | |
| 11 | 04724120026 Замковая гайка M12X1,25 | 2 | |
| 12 | 05011250255 Шплинт φ2,5X25 | 2 | |
| 13 | 10901070090 Пресс-масленка | 2 | |
| 14 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 15 | 17001220101 Защита внешней гранаты привода передняя левая | 1 | |
| 16 | 17001230101 Защита внешней гранаты привода правая, передняя | 1 | |
| 17 | 07011630004 С-образный зажим 63 | 2 | |
| 18 | 09561306342 Подшипник DAC306342 нового образца Замена для 09560306342 Замена для DAC306342 | 2 | |
| 19 | 17001080360 Передний нижний А-образный рычаг левый зеленый Pathcross LTX | 1 | |
| 19 | 17001080260 Передний нижний А-образный рычаг левый черный Pathcross LTX | 1 | |
| 19 | 17001080280 Передний нижний А-образный рычаг левый красный Pathcross LTX | 1 | |
| 19 | 17001080340 Передний нижний А-образный рычаг левый желтый Pathcross LTX | 1 | |
| 20 | 17001090360 Передний нижний А-образный рычаг правый зеленый Pathcross LTX | 1 | |
| 20 | 17001090260 Передний нижний А-образный рычаг правый черный Pathcross LTX | 1 | |
| 20 | 17001090280 Передний нижний А-образный рычаг правый красный Pathcross LTX | 1 | |
| 20 | 17001090340 Передний нижний А-образный рычаг правый желтый Pathcross LTX | 1 | |
| 21 | 17001190071 Болт с шестигранной головкой с фланцем М10*40 Замена для 17001190070 | 2 | |
| 22 | 04622100026 Контргайка фланца Heagon M10X1,25 | 14 | |
| 23 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 4 | |
| 24 | YIT4FRONTLTX Амортизатор YIT 4 FRONT LTX | 2 | |
| 25 | 17005210031 Поворотный кулак со стороны водителя 2024г | 1 | |
| 26 | 17001070090 Смазочное сопло | 6 |

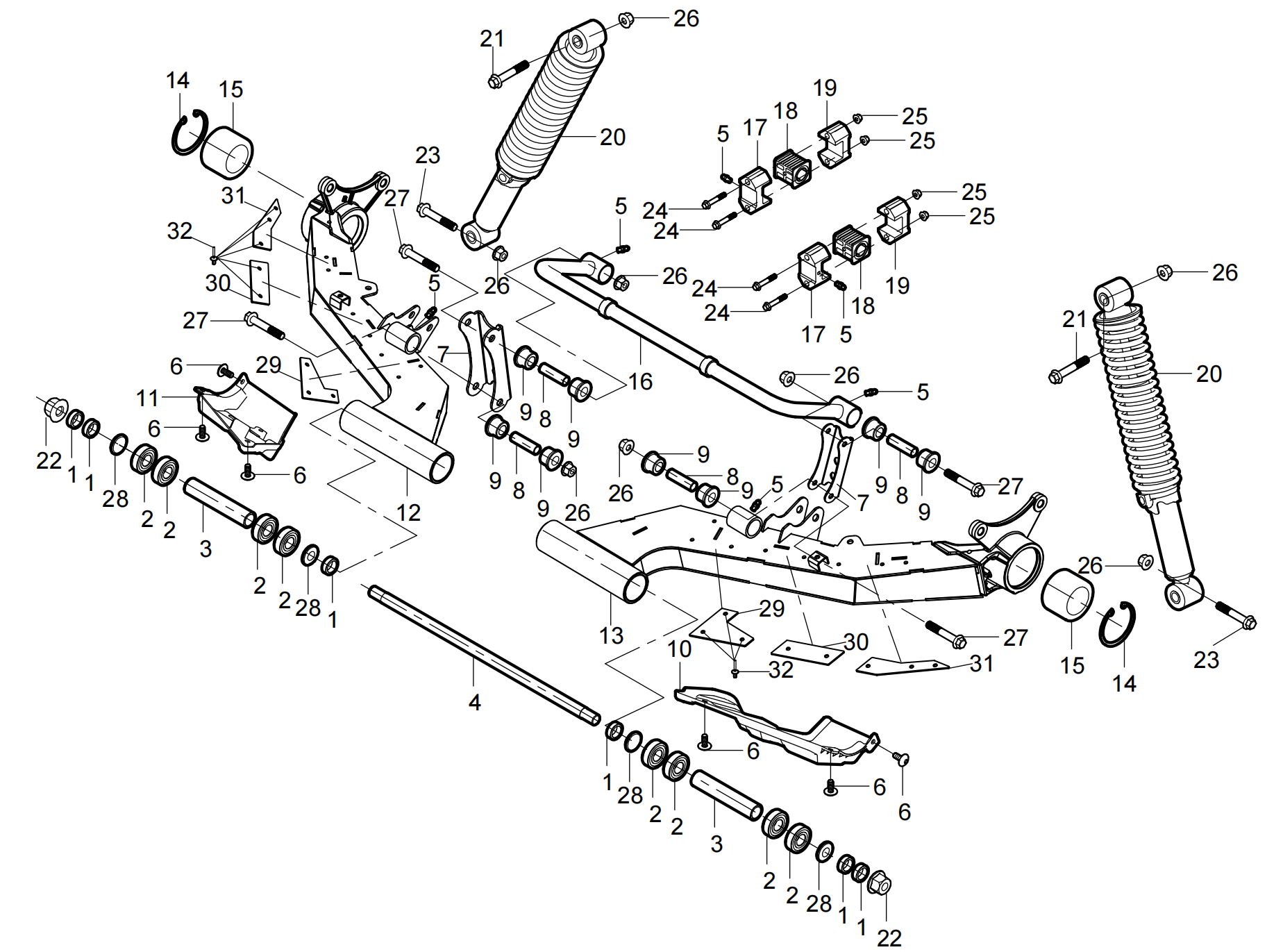

Задняя подвеска
Схема и детали · позиций: 35
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17001100080 Втулка рычага подвески | 6 | |
| 2 | 09560006203 Подшипник шариковый двухрядный 6203-2rs | 8 | |
| 3 | 17001100070 Втулка дистанционная | 2 | |
| 4 | 17001100060 Ось рычагов задней подвески | 1 | |
| 5 | 10901070090 Пресс-масленка | 6 | |
| 6 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 6 | |
| 7 | 17301210080 Стойка стабилизатора Pathcross LTX | 2 | |
| 8 | 17001210090 Втулка стойки стабилизатора, стальная | 4 | |
| 9 | 16201070020 Втулка стойки стабилизатора, нейлоновая | 8 | |
| 10 | 17001120020 Защита внешней гранаты привода левая, задняя | 1 | |
| 11 | 17001130020 Защита внешней гранаты привода правая, задняя | 1 | |
| 12 | 17001110360 Рычаг задней подвески правый зеленый Pathcross LTX | 1 | |
| 12 | 17001110260 Рычаг задней подвески правый черный Pathcross LTX | 1 | |
| 12 | 17001110280 Рычаг задней подвески правый красный Pathcross LTX | 1 | |
| 12 | 17001110340 Рычаг задней подвески правый желтый Pathcross LTX | 1 | |
| 13 | 17001100360 Рычаг задней подвески левый зеленый Pathcross LTX | 1 | |
| 13 | 17001100340 Рычаг задней подвески левый желтый Pathcross LTX | 1 | |
| 13 | 17001100280 Рычаг задней подвески левый красный Pathcross LTX | 1 | |
| 13 | 17001100260 Рычаг задней подвески левый черный Pathcross LTX | 1 | |
| 14 | 07011630004 С-образный зажим 63 | 2 | |
| 15 | 09561306342 Подшипник DAC306342 нового образца Замена для 09560306342 Замена для DAC306342 | 2 | |
| 16 | 17001210020 Стабилизатор поперечной устойчивости | 1 | |
| 17 | 17001210030 Кронштейн стабилизатора внутренний | 2 | |
| 18 | 17001210040 Втулки заднего поперечного стабилизатора | 2 | |
| 19 | 17001210070 Кронштейн стабилизатора внешний | 2 | |
| 20 | YIT4REARTLTX Амортизатор YIT 4 REAR LTX | 2 | |
| 21 | 01256100606 Болт с шестигранным фланцем | 2 | |
| 22 | 04632160025 Гайка шестигранная, с фланцем, самостопор. М16 | 2 | |
| 23 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 2 | |
| 24 | 01214080806 Болт с шестигранной головкой с фланцем М8*80 | 4 | |
| 25 | 04612080026 Шестигранная контргайка с фланцем M8 | 4 | |
| 26 | 04622100026 Контргайка фланца Heagon M10X1,25 | 8 | |
| 27 | 01256100706 Болт с шестигранной головкой с фланцем М10*70 | 4 | |
| 28 | 11010025405 Сальник задних рычагов подвески 40*25*5 | 4 | |
| 32 | 13030481400 Заклепка φ4,8х14 | 16 |
Руль
Схема и детали · позиций: 28
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 6 | |
| 2 | 17005160450 Накладка для защиты рук, RH | 1 | |
| 3 | 17005160440 Накладка для защиты рук, LH | 1 | |
| 4 | 03174040104 Винт с полукруглой головкой (+) М4*10 | 2 | |
| 5 | 17005160470 Кронштейн накладки для защиты рук, RH | 1 | |
| 6 | 17005160460 Кронштейн накладки для защиты рук, LH | 1 | |
| 7 | 03344080604 Болт с шестигранной головкой с фланцем М8х60 | 4 | |
| 8 | 04612080026 Шестигранная контргайка с фланцем M8 | 4 | |
| 9 | 17009010300 Держатель для проволоки | 1 | |
| 10 | 04612060026 Шестигранная контргайка с фланцем M6 | 1 | |
| 11 | 17005140020 Зеркало заднего вида левое 2026 | 1 | |
| 12 | 17005150020 Зеркало заднего вида правое 2026 | 1 | |
| 13 | 17006010560 Кронштейн зеркала заднего вида правый | 1 | |
| 14 | 01224060225 Болт с шестигранной головкой с фланцем М6*22 | 4 | |
| 15 | 17006010770 Часть кронштейна со стороны кнопок | 1 | |
| 16 | 17006010090 Зажим (для тормозной масляной трубки) | 1 | |
| 17 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 18 | 17011010011 Трос дроссельной заслонки Замена для 17011010010 Замена для 17011010190 | 1 | |
| 19 | 17009190082 Переключатель комбинированный (зажигание) 2024 Замена для 17009190081 | 1 | |
| 20 | 17005130010 Подогрев ручек и курка газа 2026 Pathcross Замена для 17005130011 Замена для 17005130011 | 2 | |
| 20 | 17005130000 Грипсы 2026 | 2 | |
| 21 | 17014170060 Пульт управление лебедкой (на руле)2025г | 1 | |
| 22 | 17014250150 Кронштейн переключателя лебедки | 1 | |
| 23 | 17011070012 Курок газа в сборе 2024г Замена для 17011070011 Замена для 17311070010 Замена для 17011070010 | 1 | |
| 24 | 17005160430 Руль высокий 2026 | 1 | |
| 25 | 17005170010 Зажим руля (верхний) | 1 | |
| 26 | 17005170020 Зажим руля (нижний) | 1 | |
| 27 | 17306040030 Концевик стоп сигнала MUD PRO | 1 |
Рулевое управление с электроусилителем
Схема и детали · позиций: 35
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17005050090 Колонка рулевая (для EPS) Замена для 17005050000 | 1 | |
| 2 | 01214080656 Болт с шестигранной головкой M8X65 | 2 | |
| 3 | 17007020070 Кронштейн глушителя шума впуска | 1 | |
| 4 | 13605190000 Полумуфта крепления рулевой колонки | 2 | |
| 5 | 13605190010 Втулка дистанционная | 2 | |
| 6 | 11020038310 Кольцо уплотнительное φ32.5X3 (рулевая колонка) | 2 | |
| 7 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 2 | |
| 8 | 17005190040 Кронштейн рулевой колонки | 1 | |
| 9 | 06619081405 Шайба - гровер М8 | 4 | |
| 10 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 11 | 01224080206 Болт с шестигранной головкой M8×20 | 8 | |
| 12 | 17305270180 Мотор EPS в сборе (3 поз.) Китай | 1 | |
| 12 | 17005270180 EPS в сборе (3 поз.) | 1 | |
| 13 | 17005270150 Теплозащитная доска из пенополистирола II | 1 | |
| 14 | 17014130010 Защита (термоотражатель) | 1 | |
| 15 | 04612060026 Шестигранная контргайка с фланцем M6 | 3 | |
| 16 | 17005270160 Кронштейн контроллера из пенополистирола | 1 | |
| 17 | 17305270190 Контроллер EPS в сборе (3 поз.) Китай | 1 | |
| 17 | 17005270190 EPS Контроллер 3 поз. | 1 | |
| 18 | 01214060356 Болт с шестигранным фланцем 6 × 35 | 3 | |
| 19 | 01225100206 Болт с шестигранной головкой M10X20X1,5 | 4 | |
| 20 | 17005270060 Кронштейн усилителя руля | 1 | |
| 21 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 22 | 17005110011 Соединительный вал поворотного рычага в сборе | 1 | |
| 23 | 09561726204 Подшипник рулевой колонки | 1 | |
| 24 | 17005190080 Крышка подшипника рулевого вала | 1 | |
| 25 | 05011300252 Шплинт 3,0*25 | 3 | |
| 26 | 04712100022 Гайка корончатая М10 | 4 | |
| 27 | 06119102005 Плоская шайба φ10,5×φ20×2 | 4 | |
| 28 | 17005110002 Рычаг рулевого управления | 1 | |
| 29 | 16101140050 Шайба М16 | 1 | |
| 30 | 06619162405 Шайба - гровер М16 | 1 | |
| 31 | 04722160022 Гайка корончатая М16 | 1 | |
| 32 | 17005120010 Тяга рулевая в сборе Pathcross LTX | 2 | |
| 33 | 17005270170 Удлинительный провод датчика | 1 |
Рама и комплектующие
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17008010000 Рама (длинная база, 2-х местная) | 1 | |
| 2 | 17006080010 Кронштейн главного насоса (только в удлиненном исполнении) | 1 | |
| 3 | 17008010060 Защита днища, передняя часть | 1 | |
| 4 | 17008010080 Защита днища, средняя часть (короткая база) | 1 | |
| 5 | 17008010070 Защита днища, задняя часть | 1 | |
| 6 | 17008250060 Кронштейн заднего дифференциала левый | 1 | |
| 7 | 17008250090 Кронштейн заднего дифференциала передний | 1 | |
| 8 | 17004180030 Кронштейн топливного бака | 1 | |
| 9 | 17008250070 Кронштейн заднего дифференциала правый | 1 | |
| 10 | 17008250080 Кронштейн заднего дифференциала задний | 1 | |
| 11 | 17004180010 Защита топливного бака | 1 | |
| 12 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 2 | |
| 13 | 17014130010 Защита (термоотражатель) | 1 | |
| 14 | 17008130151 Кронштейн заднего багажника левый Pathcross LTX | 1 | |
| 15 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 16 | 17010580030 Кронштейн пыльника колесной арки | 2 | |
| 17 | 17008130161 Кронштейн заднего багажника Замена для 17008130160 | 1 | |
| 18 | 17008130010 Кронштейн заднего багажника поперечный | 1 | |
| 19 | 17014020010 Демпфер сидений (направляющий) | 4 | |
| 20 | 17009090200 Кронштейн аккумулятора | 1 | |
| 21 | 17008010010 Подрамник (длинная база) | 1 | |
| 22 | 01254060166 Болт с шестигранной головкой M6×16 | 17 | |
| 23 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 14 | |
| 24 | 01224080166 Болт с шестигранной головкой M8×16 | 16 | |
| 25 | 04622100026 Контргайка фланца Heagon M10X1,25 | 2 | |
| 26 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 14 | |
| 27 | 17012050170 Распорная втулка для водопроводных труб | 1 | |
| 28 | 10114090430 Нижняя резина грузового отсека | 1 | |
| 29 | 04512060027 Заклепка-гайка (круглая) М6 | 17 | |
| 30 | 16808420030 Фиксированный штифт буксирного шарика | 1 | |
| 31 | 10908420040 Шплинт - клипса | 1 | |
| 32 | 16808420020 Зацеп для прицепа | 1 | |
| 33 | 16808420010 Шар фаркопа | 1 | |
| 34 | 17008010040 Заглушка для рамы (40x40) Замена для 17008010050 | 4 | |
| 35 | 17009090280 Защитный чехол для положительного электрода аккумулятора квадроцикла | 1 | |
| 36 | 16814120050 Уплотнитель заднего лобового стекла | 1 | |
| 37 | 01224080305 M8×30（全丝）(军绿色) Замена для 01214080305 | 1 | |
| 38 | 04212080025 Шестигранник. Гайка М8 | 1 |
Топливная система
Схема и детали · позиций: 29
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21170104101 Зажим φ14.8 | 8 | |
| 3 | 21170102801 Медный тройник Y-типа | 1 | |
| 4 | 21170103802 Топливный шланг L=90 мм | 1 | |
| 6 | 21170104002 Шланг L=470 мм | 1 | |
| 7 | 04512060027 Заклепка-гайка (круглая) М6 | 1 | |
| 8 | 17004060010 Кронштейн топливного фильтра Замена для 13204060010 | 1 | |
| 9 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 10 | 17004060001 Топливный фильтр Замена для 17004060000 Замена для 13204060001 | 1 | |
| 11 | 17004020050 Крышка бака | 1 | |
| 12 | 10904040080 Защита топливного шланга (пружина) | 1 | |
| 13 | 17001040620 Топливопровод (только для длинной колесной базы) | 1 | |
| 14 | 17004010000 Бак топливный в сборе | 1 | |
| 15 | 17004010190 Гайка топливного модуля | 1 | |
| 16 | 17004080010 топливный насос Замена для 17004080000 | 1 | |
| 17 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 4 | |
| 18 | 06219092205 Болт с крестообразной головкой φ8,5×φ22×2 | 3 | |
| 19 | 17004010210 Шайба подушки безопасности топливного бака 1 | 1 | |
| 20 | 17004010220 Шайба подушки безопасности топливного бака 2 | 1 | |
| 21 | 17004080020 Прокладка топливного насоса | 1 | |
| 22 | 17004180020 Кронштейн топливного бака | 1 | |
| 23 | 04612080026 Шестигранная контргайка с фланцем M8 | 1 | |
| 24 | 17014130010 Защита (термоотражатель) | 1 | |
| 25 | 13204040540 Защитная пружина топливного шланга φ17 L=300 мм | 1 | |
| 26 | 17004020080 Тройниковое соединение | 2 | |
| 27 | 17004060030 Топливный фильтр (маленький) | 1 | |
| 28 | 17004020070 Обратный клапан | 1 | |
| 29 | 17004020060 Обратный клапан (напорный) | 1 | |
| 32 | 17003120720 Шланг вентиляции дифференциала заднего 32см (меняется в месте с 18507050092) | 1 | |
| 33 | 90103040058 Застежка-молния | 12 |
Двигатель
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 41000409127 Двигатель в сборе (1000 см³) Mud Pro 2026 | 1 | |
| 2 | 01256101256 Болт с шестигранной головкой M10X125X1,25 | 2 | |
| 3 | 21040206301 Антивибрационное крепление | 4 | |
| 4 | 17002180010 Кронштейн двигателя задний | 2 | |
| 5 | 21021100301 Резиновые чехлы верхнего подвесного кронштейна двигателя | 1 | |
| 6 | 01224080166 Болт с шестигранной головкой M8×16 | 6 | |
| 7 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 8 | 17012050060 Кронштейн | 1 | |
| 9 | 04622100026 Контргайка фланца Heagon M10X1,25 | 3 | |
| 10 | 01256100506 Болт с шестигранной головкой M10X50X1,25 | 1 | |
| 11 | 01225100206 Болт с шестигранной головкой M10X20X1,5 | 4 | |
| 12 | 17002170010 Кронштейн двигателя | 1 | |
| 13 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 3 | |
| 14 | 17007030120 Накладка декоративная | 1 | |
| 15 | 17002110000 Верхний подвесной кронштейн двигателя (только Atv1000) | 1 | |
| 16 | 10109380030 Хомут поддерживающий Ф30 | 1 | |
| 17 | 17009010290 Кронштейн жгута проводов | 1 | |
| 18 | 17003120720 Шланг вентиляции дифференциала заднего 32см (меняется в месте с 18507050092) | 1 | |
| 19 | 11904070030 Пружинный хомут φ8 | 1 |
Система впуска
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21170101723 Пряжка воздушного фильтра Замена для 21170101721 | 1 | |
| 2 | 21170101731 Фильтр воздушный сменный элемент | 1 | |
| 3 | 01224080166 Болт с шестигранной головкой M8×16 | 5 | |
| 4 | 21051101803 Воздушный фильтр в сборе Замена для 21051101802 | 1 | |
| 5 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 6 | 04212080026 Гайка шестигранная, с фланцем, самостопор. М8 | 1 | |
| 7 | 17008220000 Кронштейн рычага переключения передач | 1 | |
| 8 | 04922060025 Пластинчатая гайка (длинная) M6 | 2 | |
| 9 | 17007020070 Кронштейн глушителя шума впуска | 1 | |
| 10 | 01254060166 Болт с шестигранной головкой M6×16 | 5 | |
| 11 | 17004070060 Зажим φ14,5 | 5 | |
| 12 | 17009590010 Кронштейн блока ECU | 1 | |
| 13 | 01254060256 Болт с шестигранной головкой M6×25 | 2 | |
| 14 | 17007030270 Хомут (60-80 мм.) | 2 | |
| 15 | 21170102102 Трубка вентиляции картера двигателя Замена для 21170102101 | 1 | |
| 17 | 17007020130 Трубка воздушная 47см | 1 | |
| 18 | 21040401601 Зажим φ12-22 | 1 | |
| 19 | 21170103401 Заглушка | 2 | |
| 20 | 21051101813 Монтажный болт с шестигранным гнездом | 6 | |
| 21 | 17007040170 Патрубок воздушного фильтра впускной 2026 | 1 | |
| 22 | 10414130010 Защита электростартера (термоотражатель) | 1 |
Система впуска и выпуска вариатора
Схема и детали · позиций: 16
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17007030280 Воздуховод вентиляции вариатора впускной верхний 2026 | 1 | |
| 2 | 17007030270 Хомут (60-80 мм.) | 12 | |
| 3 | 17007030001 Воздухозаборник вариатора | 1 | |
| 4 | 17007050160 Заглушка сливного штуцера воздухозаборника | 1 | |
| 5 | 17007030011 Крышка воздухозаборника вариатора | 2 | |
| 6 | 17007040160 Выхлопная труба вариатора | 1 | |
| 7 | 01254060166 Болт с шестигранной головкой M6×16 | 6 | |
| 8 | 10404070020 Хомут | 1 | |
| 9 | 21170102201 Заглушка | 1 | |
| 10 | 17014130010 Защита (термоотражатель) | 1 | |
| 11 | 04612060026 Шестигранная контргайка с фланцем M6 | 4 | |
| 12 | 17007040130 Фильтр воздухозаборника вариатора | 1 | |
| 13 | 17007040100 Воздуховыпускная трубка вариатора 4 | 1 | |
| 14 | 17007040150 Кронштейн воздуховыпускной трубки вариатора | 1 | |
| 15 | 17007040140 Соединительный резиновый колпачок воздухозаборника вариатора 2 | 1 | |
| 16 | 01254060256 Болт с шестигранной головкой M6×25 | 1 |
Тормозная система
Схема и детали · позиций: 45
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01.03.1402019024 Шланга переднего левого тормоза LTX | 1 | |
| 2 | 01.03.1402019025 Шланга переднего правого тормоза LTX | 1 | |
| 3 | 17006010370 Шланг тормозной, передний (ручной тормоз) | 1 | |
| 4 | 17006010380 Шланг тормозной, передний (ножной тормоз) | 1 | |
| 5 | 17006010810 Ручка тормоза с ручником в сборе 24г | 1 | |
| 6 | 17006010590 Бачок масляный (T3) | 1 | |
| 6 | 13606010440 Масляный стакан, тормозная система | 1 | |
| 7 | 17006010420 Трубка масляная | 1 | |
| 8 | 17006010410 Трубка масляная | 1 | |
| 9 | 17006010390 Шланг тормозной, задний (короткая база) | 1 | |
| 10 | 01.03.1402019026 Шланга заднего левого тормоза LTX | 1 | |
| 11 | 01254060256 Болт с шестигранной головкой M6×25 | 1 | |
| 12 | 17006010460 Задний тройник | 1 | |
| 13 | 01.03.1402019027 Шланга заденго правого тормоза LTX | 1 | |
| 14 | 15106010470 Тормозной стержень главного цилиндра | 1 | |
| 15 | 17006010270 Цилиндр тормозной, главный (ножной) | 1 | |
| 16 | 17006010000 Тормозной узел (только длинная модель квадроцикла) | 1 | |
| 17 | 01824081506 Ступенчатый болт с шестигранной головкой M8 | 1 | |
| 18 | 17011130060 Болт полукруглого квадратного диаметра | 1 | |
| 19 | 04612080026 Шестигранная контргайка с фланцем M8 | 4 | |
| 20 | 17006030000 Педаль тормоза | 1 | |
| 21 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 4 | |
| 22 | 17011050020 Пружина переключения передач Замена для 13611050020 | 1 | |
| 23 | 17011120020 Тяга переключения передач (1000 CC) Замена для 17011120001 | 1 | |
| 24 | 01224060305 Болт с шестигранной головкой с фланцем М6*30 | 2 | |
| 25 | 16106030021 Возвратная пружина педали тормоза Замена для 16106030020 | 1 | |
| 26 | 17011060000 Рычаг переключения передач (1000 CC) Замена для 17311060000 | 1 | |
| 27 | 17311050000 Рукоятка рычага переключения передач | 1 | |
| 28 | 17011060130 Втулка дистанционная | 1 | |
| 29 | 17006010050 Суппорт тормозной, передний правый | 1 | |
| 30 | 17006010040 Суппорт тормозной, передний левый | 1 | |
| 31 | 17006010060 Колодки тормозные передние Замена для 15106010060 Замена для SN248 Замена для ZL165 | 2 | |
| 32 | 17006010080 Колодки тормозные задние Замена для 10106010080 Замена для SN227 Замена для ZL135 | 2 | |
| 33 | 17006010800 Задний тормозной суппорт, со стороны пассажира | 1 | |
| 34 | 17006010140 Суппорт тормозной, задний левый | 1 | |
| 35 | 17006010090 Зажим (для тормозной масляной трубки) | 12 | |
| 36 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 16 | |
| 37 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 1 | |
| 38 | 01225100206 Болт с шестигранной головкой M10X20X1,5 | 4 | |
| 39 | 03344060205 Винт с потайной головкой M6X20 | 4 | |
| 40 | 06119102005 Плоская шайба φ10,5×φ20×2 | 4 | |
| 41 | 17011120001 Узел переключения передач Замена для 17011120020 | 1 | |
| 42 | 17006010450 Клапан для разделения потока | 1 | |
| 43 | 17009050010 Тормозной выключатель ножного тормоза Замена для 10909050010 | 1 | |
| 44 | 17006010760 Штекер разъема тормозного стакана | 1 |
Выхлопная система
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040400701 Датчик О2 Замена для 21040400702 | 2 | |
| 3 | 17007010060 Труба выхлопная (1 цилиндр) (1000 CC) | 1 | |
| 4 | 17007010340 Пружина натяжения выхлопной трубы | 8 | |
| 5 | 17007010290 Щиток выхлопной трубы (теплоизоляция) (1000 CC) | 1 | |
| 6 | 17007010070 Труба выхлопная (2 цилиндр) (длинная база, 1000 CC) | 1 | |
| 8 | 17007010200 Глушитель | 1 | |
| 9 | 13607010140 Резиновая втулка на глушителе | 2 | |
| 10 | 13607010190 Втулка подвесной шейки глушителя | 2 | |
| 11 | 01224080356 Болт с шестигранной головкой M8×35 | 2 | |
| 12 | 17007010170 Кольцо глушителя графитовая, коническая | 1 | |
| 13 | 17007010310 Щиток выхлопной трубы (теплоизоляция) | 1 | |
| 14 | 17007010770 Патрубок выхлопной | 1 | |
| 15 | 17007010320 Защитная панель корпуса глушителя | 1 | |
| 16 | 01254060166 Болт с шестигранной головкой M6×16 | 28 | |
| 17 | 17007010780 Зажим М6 | 21 | |
| 18 | 17007010760 Кронштейн щитка выхлопной трубы | 1 | |
| 19 | 17007010380 Щиток выхлопной трубы (теплоизоляция) (1 цил. внутренний) | 1 | |
| 20 | 17007010370 Щиток выхлопной трубы (теплоизоляция) (1 цил. внешний) | 1 | |
| 21 | 17007010400 Щиток выхлопной трубы (теплоизоляция) (2 цил. внутренний) | 1 | |
| 22 | 17007010390 Щиток выхлопной трубы (теплоизоляция) (2 цил. внешний) | 1 | |
| 23 | 17007010410 Щиток выхлопной трубы (теплоизоляция) внешний | 1 | |
| 24 | 04312060023 Колпачковая гайка М6 | 3 | |
| 25 | 17007010420 Щиток выхлопной трубы (теплоизоляция) внутренний | 1 | |
| 26 | 04522080026 Стопорная гайка с шестигранным фланцем 8 | 2 | |
| 27 | 01254060126 Болт с шестигранной головкой M6×12 | 2 | |
| 28 | 01244060163 Болт с шестигранной головкой М6*16 Замена для 17007010020-4 | 8 | |
| 29 | 06619061003 Пружинная шайба φ6 Замена для 17007010020-3 | 9 | |
| 30 | 06119061203 Шайба φ6Xφ12X1 | 9 | |
| 31 | 21040400101 Выхлопная прокладка | 2 | |
| 32 | 17007010790 Теплоизоляционная подушка | 11 | |
| 33 | 17010630181 Изоляционная плита дна ящика для хранения Замена для 17010630180 | 1 | |
| 34 | 13030641450 Заклепка | 2 |
Сиденья
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17314020270 Сиденье водителя с подогревом Pathcross 2026 желт. | 1 | |
| 1 | 17314020240 Сиденье водителя с подогревом Pathcross 2026 красн. | 1 | |
| 1 | 17314020210 Сиденье водителя с подогревом Pathcross 2026 чёрн. | 1 | |
| 1 | 17014020360 Сиденье водителя с желтыми вставками | 1 | |
| 1 | 17014020350 Сиденье , красное с чешуйками | 1 | |
| 1 | 17014020110 Сиденье водителя в сборе (без датчика) Опция Замена для 17014020130 | 1 | |
| 2 | 17014020250 Демпфер | 10 | |
| 3 | 17014020270 Штифт вала основания сиденья | 2 | |
| 4 | 06119061805 Шайба 6,5×18×1 | 4 | |
| 5 | 17014020280 Пружина возвратная | 1 | |
| 6 | 17014020290 Защелка | 1 | |
| 7 | 07031050501 Стопорное кольцо типа E | 2 | |
| 8 | 17014020310 Заднее сиденье (красное с чешуйками) | 1 | |
| 8 | 17014020320 Заднее сиденье (бананово-желтого цвета) | 1 | |
| 8 | 17014020070 Пассажирское сиденье | 1 | |
| 9 | 17014020161 Плата ограничения крюков заднего сиденья | 1 | |
| 10 | 17014020260 Пружина возвратная | 1 | |
| 11 | 17008080020 Ручка пассажира | 1 | |
| 12 | 17008070020 Ручка пассажира | 1 | |
| 13 | 17014020220 Панель сиденья пассажира передняя | 1 | |
| 14 | 17008090000 Рама сидушки пассажира | 1 | |
| 15 | 03714420165 Саморезы Ст4,2×16 | 14 | |
| 16 | 04512060027 Заклепка-гайка (круглая) М6 | 2 | |
| 17 | 17014020230 Панель сиденья пассажира задняя | 1 | |
| 18 | 04922060025 Пластинчатая гайка (длинная) M6 | 8 | |
| 19 | 01224080256 Болт с шестигранной головкой M8×25 | 2 | |
| 20 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 14 | |
| 21 | 17014020330 Задняя часть (красная с чешуйками) | 1 | |
| 21 | 17014020340 Задняя спинка (бананово-желтая) | 1 | |
| 21 | 17014020140 Спинка сидушки пассажира | 1 |
Система охлаждения
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040400913 Крышка радиатора Замена для 21040400912 | 1 | |
| 2 | 10109380030 Хомут поддерживающий Ф30 | 2 | |
| 3 | 11904070030 Пружинный хомут φ8 | 3 | |
| 4 | 13612040000 Бачок расширительный в сборе | 1 | |
| 5 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 9 | |
| 6 | 17012050261 Впускная труба для воды | 1 | |
| 7 | 17012050120 Штуцер трехсторонний (Y) (топливная система) | 1 | |
| 8 | 17012050241 Выпускной Патрубок двигателя I Замена для 17012050240 | 1 | |
| 9 | 17012050250 Патрубок охлаждения двигателя. | 1 | |
| 10 | 21051103601 Радиатор в сборе с вентилятором | 1 | |
| 11 | 17012050230 Впускная трубка охлаждающей жидкости двигателя | 1 | |
| 12 | 17012070000 Зажим φ20-φ32 Замена для 10912070000 | 8 | |
| 13 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 15 | 01224060161 Винт Torx с фланцем M6 X 16 | 4 | |
| 16 | 21051103611 Радиатор охлаждения (Pathcross Mud) | 1 | |
| 17 | 21051103621 Вентилятор | 1 | |
| 18 | 21170104831 Мотор вентилятора 650/MudPro/Army | 1 |
Электрооборудование
Схема и детали · позиций: 41
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17009010640 Жгута проводов mud (русская версия чип-ключ) 2026г. | 1 | |
| 2 | 17009410050 Жгут проводов двигателя 2025 Army | 1 | |
| 3 | 17014170100 Реле лебедки в сборе 2025 (черная накладка) | 1 | |
| 4 | 17014150380 Разъём заглушка | 1 | |
| 5 | 17014170150 Беспроводной пульт управления лебедкой 2025- | 1 | |
| 6 | 01254060166 Болт с шестигранной головкой M6×16 | 11 | |
| 7 | 17009030061 Замок зажигания беспроводной с двумя ключами в сборе 2025 Замена для 17009030060 | 1 | |
| 8 | 17009300010 USB розетка | 1 | |
| 9 | 13609300001 Электрическая розетка | 1 | |
| 10 | 21140403402 Регулятор напряжения (высокая мощность) 2026 | 1 | |
| 11 | 17009350000 Реле стартера (1000/650) Замена для 17009350000 Замена для 17009300000 | 1 | |
| 12 | EBX20HL-BS Аккумуляторная батарея Leoch High Performance EBX20HL-BS, 18Ач, 0/1 Замена для 17009090000 Замена для 6MTC-20AGM Замена для YTX20HL-BS | 1 | |
| 13 | 21051103701 Модуль управления двигателем ECU of MUD Model | 1 | |
| 14 | 17009360120 Блок управления BCM (ATV1000) | 1 | |
| 15 | 16109100000 Звуковой сигнал (небольшого размера) | 1 | |
| 16 | 21040400201 Катушка зажигания | 2 | |
| 17 | 01214060356 Болт с шестигранным фланцем 6 × 35 | 1 | |
| 18 | 21170102402 Кабель свечи зажигания L=150 мм Замена для 21170102401 | 2 | |
| 19 | 17009160340 10,2-дюймовый дисплей на приборной панели | 1 | |
| 20 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 2 | |
| 21 | 90103040030 Нейлоновые кабельные Стяжки W8x250mm | 20 | |
| 22 | 17009010090 Катод батареи | 1 | |
| 23 | 17009010100 Провод заземления | 1 | |
| 24 | 17009010180 Провод реле стартера | 1 | |
| 25 | 10109380010 Зажим для крепления жгута проводов 1-14 | 1 | |
| 26 | 04612060026 Шестигранная контргайка с фланцем M6 | 1 | |
| 27 | 17009010310 Кронштейн пускового реле | 1 | |
| 28 | 17014150230 Пластина крепления пульта лебёдки | 1 | |
| 29 | 17009370030 Кронштейн контроллера коробки передач | 1 | |
| 30 | 17011150010 Трос переключения передач | 1 | |
| 31 | 17309160241 Кабель комбинации приборов (ЖК-прибор) Workcross | 1 | |
| 32 | 17309060250 Жгут проводов фары ближний и дальний свет 2025г. | 2 | |
| 33 | 16809010410 Реле (4-контактное)-30 А | 1 | |
| 34 | 16809010400 Реле (4-х малые контакты)-20A Замена для 16809010400РА | 1 | |
| 35 | 10109330000 Реле 2WD/ 4WD(30А) Замена для 13609340000 Замена для 95220-2S000 | 1 | |
| 36 | 17009270020 Реле (3-контактное)-180w Замена для 17009270000 Замена для 17009270000РА | 1 | |
| 37 | 17009010540 Предохранитель 20А | 1 | |
| 38 | 17009010500 Предохранитель 30А | 1 | |
| 39 | 004-EL-3700-2114-04 Предохранитель 15А | 1 | |
| 40 | 004-EL-3700-2114-03 Предохранитель 10А | 1 | |
| 41 | 004-EL-3700-2114-01 Предохранитель 5А | 1 |
Передняя облицовка
Схема и детали · позиций: 55
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 9 | |
| 2 | 04922060025 Пластинчатая гайка (длинная) M6 | 21 | |
| 3 | 17009160330 Панель крепления приборной панели | 1 | |
| 4 | 10410190000 Нажимной штифт M8X15 | 21 | |
| 5 | 03714420165 Саморезы Ст4,2×16 | 33 | |
| 6 | 17010050000 Передняя обшивка кузова | 1 | |
| 8 | 17010580060 Передняя внутренняя накладка на брызговик (передняя половина), RH | 1 | |
| 9 | 17010030180 Основание передней решетки Замена для 17010030181 Замена для 17010030181 | 1 | |
| 10 | 17309060230 Светодиодная фара, дальний свет, правая 2026 (17309060230) | 1 | |
| 11 | 17309060220 Светодиодная фара, дальний свет, левая 2026 (17309060220) | 1 | |
| 12 | 17309060240 Светодиодная фара, ближний свет 2026 старого образца Замена для 1B709060020 | 1 | |
| 13 | 17007010780 Зажим М6 | 2 | |
| 14 | 17010203930 Передний пластик (матовый серый металлик) 2026г | 1 | |
| 14 | 17010203920 Передний пластик (черное карбоновое волокно) 2026г | 1 | |
| 14 | 17010203880 Передний пластик (оранжево-красная) 2026г | 1 | |
| 14 | 17010203780 Передний пластик (литьевой мраморно-серый) 2026г не поставляется | 1 | |
| 14 | 17010203760 Передний пластик (литье под давлением белого цвета) 2026г | 1 | |
| 14 | 17010203750 Передний пластик Не крашеный черный 2026г не поставляется | 1 | |
| 14 | 17010203840 Передний пластик (обсидианово-черный) 2026г | 1 | |
| 14 | 17010203800 Передний пластик (Glacier Silver) 2026г | 1 | |
| 14 | 17010203790 Передний пластик (пустынно-коричневый) 2026г | 1 | |
| 14 | 17010203830 Передний пластик (военно-зеленый) 2026г | 1 | |
| 14 | 17010203870 Передний пластик (небесно-голубая) 2026г | 1 | |
| 14 | 17010203810 Передний пластик (песочно-золотистый) 2026г | 1 | |
| 14 | 17010203860 Передний пластик (пламенно-зеленый) 2026г | 1 | |
| 14 | 17010203820 Передний пластик (титаново-серый) 2026г | 1 | |
| 14 | 17010203890 Передний пластик (кленовый камуфляж) 2026г Замена для 17010203990 | 1 | |
| 14 | 17010203850 Передний пластик (пламенно-красная) 2026г | 1 | |
| 15 | 17010580080 Передняя внутренняя обшивка (задняя половина), RH | 1 | |
| 16 | 17010580050 Передняя внутренняя накладка на брызговик (передняя половина), LH | 1 | |
| 17 | 17009160360 Крышка приборной панели | 1 | |
| 18 | 17010670010 Расширитель передний левый 2026г | 1 | |
| 18 | 17010670040 Передний левый расширитель LTX | 1 | |
| 19 | 17010680010 Расширитель передний правый 2026г | 1 | |
| 19 | 17010680040 Передний правый расширитель LTX | 1 | |
| 20 | 17010690000 Крышка доступа к замку блокировки руля | 1 | |
| 21 | 16108150080 Резиновая шайба капота | 1 | |
| 22 | 06219162205 Шайба φ16×φ22×2 | 1 | |
| 23 | 16110260130 Переключатель вращения | 1 | |
| 24 | 17010750010 Шестигранный крепежный зажим | 14 | |
| 25 | 16110750001 Защёлка | 6 | |
| 26 | 17009450020 Передний габаритный фонарь (интегрирован с рулевым фонарем).RH Замена для 17009450021 | 1 | |
| 27 | 17009450010 Передний габаритный фонарь (интегрирован с рулевым фонарем).lh | 1 | |
| 28 | 17009650040 Светодиодная панель спереди Замена для 17009650041 | 1 | |
| 29 | 17010030070 Передняя решетка радиатора | 1 | |
| 30 | 17009060100 Плата крепления передней фары, RH Замена для 17009060101 Замена для 17009060101 | 1 | |
| 31 | 17009060090 Плата крепления передней фары, LH Замена для 17009060091 Замена для 17009060091 | 1 | |
| 32 | 17010030210 Фирменная табличка AODES | 1 | |
| 33 | 01224080206 Болт с шестигранной головкой M8×20 | 2 | |
| 34 | 17007030380 Экран воздухозаборника | 1 | |
| 35 | 17012020130 Верхняя крышка воздухозаборника | 1 | |
| 36 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 18 | |
| 37 | 17012050170 Распорная втулка для водопроводных труб | 4 | |
| 38 | 17010670020 Расширитель передний левый 2026г увеличенный | 1 | |
| 39 | 17010680020 Расширитель передний правый 2026г увеличенный | 1 |
Подножки
Схема и детали · позиций: 13
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17008160001 Кронштейн опорной пластины со стороны водителя | 1 | |
| 2 | 17008170001 Кронштейн опорной пластины со стороны пассажира | 1 | |
| 3 | 17008160050 Опора подножки пассажира левая | 1 | |
| 4 | 17008160060 Опора подножки пассажира правая | 1 | |
| 5 | 17010080300 Передняя подножка правая 2026 | 1 | |
| 6 | 17010080290 Передняя подножка левая 2026 | 1 | |
| 7 | 17000942000 Протектор зубчатый (для ног) | 4 | |
| 8 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 32 | |
| 9 | 04922060025 Пластинчатая гайка (длинная) M6 | 8 | |
| 10 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 14 | |
| 11 | 10410190000 Нажимной штифт M8X15 | 8 | |
| 12 | 17010080320 Дополнительная накладка на правую подножку | 1 | |
| 13 | 17010080310 Дополнительная накладка на левую подножку | 1 |
Боковые панели
Схема и детали · позиций: 49
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 24 | |
| 2 | 04922060025 Пластинчатая гайка (длинная) M6 | 12 | |
| 3 | 17010202810 Панель боковая, левая, нижняя | 1 | |
| 4 | 17010202390 Левая боковая доска 1 (черный карбон) | 1 | |
| 4 | 17010203430 Левая боковая доска 1 (оранжево-красная) | 1 | |
| 4 | 17010203550 Левая боковая доска 1 (ледниковое серебро) | 1 | |
| 4 | 17010203510 Левая боковая панель 1 (пустынный коричневый) Mud Pro 2024 | 1 | |
| 4 | 17010203350 Боковая защитная доска (Золотая пустыня) | 1 | |
| 4 | 17010203160 Левая боковая панель 1 (титаново-серая) | 1 | |
| 4 | 17010202870 Панель боковая, левая, верхняя (камуфляж) Опция | 1 | |
| 4 | 17010203060 Панель боковая левая верхняя Не крашеная (черная) | 1 | |
| 4 | 17010203470 Левая боковая панель ( болотный )2024г | 1 | |
| 4 | 17010203590 Левая боковая панель (зеленая ) | 1 | |
| 4 | 17010203280 Левая боковая панель 1 (огненно-зеленая) | 1 | |
| 4 | 17010203110 Панель боковая, левая, верхняя (белая) Опция | 1 | |
| 4 | 17010204020 Панель боковая левая верхняя (обсидиан черные) | 1 | |
| 5 | 17009160220 Панель средняя | 1 | |
| 6 | 10410190000 Нажимной штифт M8X15 | 12 | |
| 7 | 17009030070 Электрическая Монтажная плата | 1 | |
| 8 | 17010202370 Панель боковая, левая | 1 | |
| 9 | 16110750001 Защёлка | 2 | |
| 10 | 03714350164 Саморезы Ст3,5×16 | 2 | |
| 11 | 06119040905 Шайба М4 | 2 | |
| 12 | 04922050024 Гайка - клипса М5 | 2 | |
| 13 | 01224050125 Болт с шестигранной головкой M5X12 | 2 | |
| 14 | 17009090130 Панель подседельная | 1 | |
| 15 | 17010202820 Панель боковая, правая, нижняя | 1 | |
| 16 | 17010203360 Правая защитная доска 1 (Золотая пустыня) | 1 | |
| 16 | 17010203170 Правая боковая панель 1 (титаново-серая) | 1 | |
| 16 | 17010203070 Панель боковая правая верхняя Не крашеная (черная) | 1 | |
| 16 | 17010202880 Панель боковая, правая, верхняя (камуфляж) Опция | 1 | |
| 16 | 17010202430 Правая боковая доска 1 (черный карбон) | 1 | |
| 16 | 17010203440 Правая боковая доска 1 (оранжево-красная) | 1 | |
| 16 | 17010203560 Правая боковая доска 1 (ледниковое серебро) | 1 | |
| 16 | 17010203520 Правая боковая панель 1 (пустынный коричневый) Mud pro 2024 | 1 | |
| 16 | 17010203480 Правая боковая панель ( болотный )2024г | 1 | |
| 16 | 17010203600 Правая бокавая панель (зеленая 2024г) | 1 | |
| 16 | 17010203290 Правая боковая панель 1 (огненно-зеленая) | 1 | |
| 16 | 17010203120 Панель боковая, правая, верхняя (белая) Опция | 1 | |
| 16 | 17010204030 Панель боковая правая верхняя (обсидиан черный) | 1 | |
| 17 | 04522080026 Стопорная гайка с шестигранным фланцем 8 | 2 | |
| 18 | 17010360000 Панель рычага переключения передач (1000 CC) Замена для 17010360001 | 1 | |
| 19 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 20 | 17010202410 Панель боковая, правая Замена для 17010202510 | 1 | |
| 21 | 13610630071 Застежка | 1 | |
| 22 | 17010280140 Крышка вещевого ящика | 1 | |
| 23 | 17010280000 Панель подседельная задняя | 1 | |
| 24 | 17010202070 Изоляционная пленка левой пластины | 1 | |
| 25 | 17010202080 Изоляционная пленка правой пластины | 1 |
Задняя облицовка
Схема и детали · позиций: 45
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 20 | |
| 2 | 04922060025 Пластинчатая гайка (длинная) M6 | 20 | |
| 3 | 03714420165 Саморезы Ст4,2×16 | 20 | |
| 4 | 17010203380 Задний пластик (небесно-голубая) Mud Pro 2024 | 1 | |
| 4 | 17010203500 Задний пластик (пустынный коричневый) Mud Pro 2024 | 1 | |
| 4 | 17010203640 Задний пластик (литье под давлением, цвет серый мрамор) Mud Pro 2024 | 1 | |
| 4 | 17010203950 Задний пластик (огненно-красная) Mud Pro 2024 | 1 | |
| 4 | 17010204010 Задний пластик (Черный обсидиан) Mud Pro 2024 | 1 | |
| 4 | 17010203460 Задний пластик ( болотный ) 2024г | 1 | |
| 4 | 17010203540 Задний пластик (серебрянный лёд) Mud Pro 2024 | 1 | |
| 4 | 17010203270 Задний пластик (огненно-зеленый) | 1 | |
| 4 | 17010203340 Задний пластик (Золотой) | 1 | |
| 4 | 17010203150 Задний пластик (титаново-серый) | 1 | |
| 4 | 17010200900 Крылья задние НЕ крашенные (черные) | 1 | |
| 4 | 17010202860 Крылья задние (камуфляж) Опция | 1 | |
| 4 | 17010203130 Крылья задние (белые) Замена для 17010202940 | 1 | |
| 4 | 17010200880 Задние крылья (зеленые 2024г) | 1 | |
| 5 | 17010100000 Уширитель крыла, задний левый | 1 | |
| 6 | 17010110000 Уширитель крыла, задний правый | 1 | |
| 7 | 18809070130 Задний фонарь правый Замена для 18809070131 | 1 | |
| 8 | 18809070120 Задний фонарь левый Замена для 18809070121 | 1 | |
| 9 | 16814210060 Задний штифт багажника | 2 | |
| 10 | 01254060166 Болт с шестигранной головкой M6×16 | 2 | |
| 11 | 17310630010 Вещевой ящик под замок | 1 | |
| 12 | 17009070280 Задняя крышка фонаря RH | 1 | |
| 13 | 17009070270 Задняя крышка фонаря LH | 1 | |
| 14 | 17010630030 Уплотнение крышки вещевого ящика длинна 89см. | 1 | |
| 15 | 17010630150 Задняя крышка багажного отделения | 1 | |
| 16 | 17310630200 Замок багажной крышки | 1 | |
| 17 | 06219162205 Шайба φ16×φ22×2 | 1 | |
| 18 | 16108150080 Резиновая шайба капота | 1 | |
| 19 | 17014110300 Кольцо стопорное - клипса Ф5 | 4 | |
| 20 | 04512060027 Заклепка-гайка (круглая) М6 | 2 | |
| 21 | 17014130010 Защита (термоотражатель) | 1 | |
| 22 | 16110750001 Защёлка | 2 | |
| 23 | 17009070300 Задняя крышка багажника 2, RH | 1 | |
| 24 | 17009070290 Задняя крышка багажника 2, LH | 1 | |
| 25 | 17009070320 Задний фонарь заднего хода,RH | 1 | |
| 26 | 17009070310 Задний фонарь заднего хода,LH | 1 | |
| 27 | 17009450040 Задний габаритный фонарь правый 2026 Замена для 17009450041 | 1 | |
| 28 | 17009450030 Задний габаритный фонарь левый 2026 | 1 | |
| 29 | 17004020010 Резиновая прокладка на отверстии топливного бака | 1 | |
| 30 | 10410190000 Нажимной штифт M8X15 | 14 | |
| 31 | 17010100400 Расширитель задний левый 2026г увеличенный | 1 | |
| 32 | 17010110400 Расширитель задний правый 2026г увеличенный | 1 |
Передний багажник и передний бампер
Схема и детали · позиций: 31
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 8 | |
| 2 | 04612080024 Стопорная гайка с шестигранным фланцем | 8 | |
| 3 | 13030481600 Заклепка φ4.8×16 | 8 | |
| 4 | 01214080204 Болт с шестигранной головкой M8X20 | 2 | |
| 5 | 17008110190 Бампер передний неоново-зеленый 2026 | 1 | |
| 5 | 17008110180 Бампер передний желтый 2026 | 1 | |
| 5 | 17008110170 Бампер передний красный 2026 | 1 | |
| 5 | 17008110100 Бампер передний чёрный 2026 | 1 | |
| 6 | 17312020080 Корпус выноса радиатора 2026 | 1 | |
| 7 | 17012040060 Вспомогательный кронштейн | 1 | |
| 8 | 17012050270 Кронштейн для заполнения горловины водой | 1 | |
| 9 | 17012020210 Кронштейн защиты радиатора правый неоново-зеленый 2026 | 1 | |
| 9 | 17012020190 Кронштейн защиты радиатора правый жёлтый 2026 | 1 | |
| 9 | 17012020170 Кронштейн защиты радиатора правый красный 2026 | 1 | |
| 9 | 17012020150 Кронштейн защиты радиатора правый чёрный 2026 | 1 | |
| 10 | 17012020200 Кронштейн защиты радиатора левый неоново-зеленый 2026 | 1 | |
| 10 | 17012020180 Кронштейн защиты радиатора левый жёлтый 2026 | 1 | |
| 10 | 17012020160 Кронштейн защиты радиатора левый красный 2026 | 1 | |
| 10 | 17012020140 Кронштейн защиты радиатора левый чёрный 2026 | 1 | |
| 11 | 17012020110 Решетка воздухозаборника радиатора | 1 | |
| 12 | 17012020120 Верхняя крышка радиатора | 1 | |
| 13 | 17312020030 Сетка корпуса выноса радиатора 2026 | 1 | |
| 14 | 17008110370 Кронштейн бампера (неоново-зеленый) | 4 | |
| 14 | 17008110320 Соединительная пластина бампера,черная | 4 | |
| 14 | 17008110280 Соединительная плата бампера (красная с чешуйками) | 4 | |
| 14 | 17008110270 Соединительная плата бампера (бананово-желтый) | 4 | |
| 15 | 01214080604 Болт с шестигранным фланцем | 4 | |
| 16 | 17012050280 Кронштейн для крепления резервуара для воды | 2 | |
| 17 | 17308110230 Вспомогательная соединительная пластина переднего бампера 2026 | 2 | |
| 18 | 17012030330 Опорная пластина корпуса выноса радиатора 2026 | 1 | |
| 19 | 06119051805 Шайба φ5×φ18×1,5 | 8 |
Задний багажник и задний бампер
Схема и детали · позиций: 12
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 04612080026 Шестигранная контргайка с фланцем M8 | 10 | |
| 2 | 17008130001 Задний багажник в сборе | 1 | |
| 3 | 10114090120 Нижняя часть сиденья Резиновая Резина Снаружи | 3 | |
| 4 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 8 | |
| 5 | 17310730000 Платформа багажная задняя 2025 год , передняя/задняя 2026 год Замена для 17010730000 | 1 | |
| 6 | 04112050025 Стопорная гайка шестигранного фланца 6 | 2 | |
| 7 | 13609180080 Отражающая пластина (красная) | 2 | |
| 8 | 01224080206 Болт с шестигранной головкой M8×20 | 6 | |
| 9 | 17008350170 Бампер задний неоново-зеленый 2026 | 1 | |
| 9 | 17008350160 Бампер задний жёлтый 2026 | 1 | |
| 9 | 17008350150 Бампер задний красный 2026 | 1 | |
| 9 | 17008350040 Бампер задний чёрный 2026 | 1 |
Передняя лебёдка с бампером
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01224080206 Болт с шестигранной головкой M8×20 | 16 | |
| 2 | 17008110020 Каркас лебедки верхний | 1 | |
| 3 | 17008120220 Кронштейн реле лебедки | 1 | |
| 4 | 17305270160 Кронштейн каркаса лебедки правый, под контроллер EPS 2026 | 1 | |
| 5 | 17008120250 Кронштейн каркаса лебедки левый 2026 | 1 | |
| 6 | 03344080355 Винт с потайной головкой M8X35 | 2 | |
| 7 | 17008860010 Кронштейн лебедки 2026 | 1 | |
| 8 | 17014170010 Лебедка 3500 ( синтетика) | 1 | |
| 9 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 10 | 18814170071 Клюз жёлтый 2026 | 1 | |
| 10 | 18814170051 Клюз красный 2026 | 1 | |
| 10 | 19414170030 Клюз чёрный 2026 | 1 | |
| 11 | 17014170160 Защитная Накладка Лебедки | 1 | |
| 12 | 10914150081 Крюк | 1 | |
| 13 | 10914150090 Якорная веревка | 1 |
Защита днища
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17310720030 Защитная панель лебедки D2, D3 | 1 | |
| 1 | 17010720031 Защитная панель лебедки (литье под давлением 8 мм) | 1 | |
| 2 | 17008010121 Передний нижний щит (литье под давлением 8 мм) | 1 | |
| 3 | 17008010141 Средний нижний щиток (литье под давлением 8 мм) | 1 | |
| 4 | 17008010131 Задний нижний щиток (длинный)((литье под давлением 8 мм) | 1 | |
| 5 | 17008010201 Нижний щиток со стороны водителя (длинный) (литье под давлением 8 мм) | 1 | |
| 6 | 17008010211 Нижний щиток со стороны пассажира (длинный) (литье под давлением 8 мм) | 1 | |
| 7 | 17001080011 Защитная панель переднего А-образного рычага, сторона водителя ((литье под давлением 8 мм) | 1 | |
| 8 | 17001090011 Передняя защитная панель А-образного рычага, сторона пассажира (литье под давлением 8 мм) | 1 | |
| 9 | 17001100011 Защитная панель заднего А-образного рычага, сторона водителя (литье под давлением 8 мм) | 1 | |
| 10 | 17001110011 Защитная панель заднего А-образного рычага, сторона пассажира (литье под давлением 8 мм) | 1 | |
| 11 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 12 | 17001090170 Крепежная планка переднего а-образного кронштейна | 6 | |
| 13 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 14 | 17008010230 Нижняя защита ,задняя часть | 4 | |
| 16 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 44 | |
| 17 | 04612060026 Шестигранная контргайка с фланцем M6 | 4 | |
| 18 | 01224080206 Болт с шестигранной головкой M8×20 | 6 | |
| 19 | 04612080026 Шестигранная контргайка с фланцем M8 | 8 | |
| 20 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 2 | |
| 21 | 01224080256 Болт с шестигранной головкой M8×25 | 6 |
DIAGRAM 2026 AODES F25
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17013010161 Расширенная версия предупреждающего сообщения на русском языке Замена для 17013010160 | 1 | |
| 2 | 17013042700 Наклейки чёрные и жёлто-зелёные ATV1000 2026 | 1 | |
| 2 | 17013042690 Наклейки серые и белый ATV1000 2026 | 1 | |
| 2 | 17013042680 Наклейки серые и черные ATV1000 2026 | 1 |
Передний редуктор
Схема и детали · позиций: 58
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21120101101 Корпус переднего дифференциала | 1 | |
| 2 | 21120104201 Уплотнительное кольцо | 1 | |
| 3 | 21120103901 Инжекционный болт M20 * 1.5 - 15 | 1 | |
| 4 | 21130101701 Уплотнительное кольцо | 1 | |
| 5 | 21120104001 Масляный тормозной болт M14X.15X12 Замена для 17003121020 | 1 | |
| 6 | 11010243808 Сальник привода переднего дифференциала Ø24х38х8 | 2 | |
| 7 | 21120104501 Медная шайба16 * 10.2 *1.2 | 1 | |
| 8 | 21120104401 Винтовая заглушка M10 * 1.25 *10 | 1 | |
| 9 | 09160106007 Подшипник шариковый 6007 | 1 | |
| 10 | 21120100101 Шестерня ведущая переднего дифференциала 9 зубьев | 1 | |
| 11 | 11010486512 Сальник переднего дифференциала (кардан) | 1 | |
| 12 | 07011620204 Стопорный зажим | 2 | |
| 13 | 21120104801 Манжета | 1 | |
| 14 | 21120102702 Шестигранная фланцевая самоконтрящаяся гайка | 1 | |
| 15 | 10030001512 Игольчатый подшипник HK1512 | 1 | |
| 16 | 21120105401 Ступица переднего дифференциала со шлицами Замена для 17003100710 | 1 | |
| 17 | 21120103301 Распорная прокладка | 1 | |
| 17 | 21120103201 Распорная прокладка | 1 | |
| 18 | 21120100901 Ведомая коническая шестерня | 1 | |
| 19 | 21120100261 Регулировочная шайба φ57×φ40×0.6 | 1 | |
| 19 | 21120100251 Регулировочная шайба φ57×φ40×0.5 | 1 | |
| 19 | 21120100241 Регулировочная шайба φ57×φ40×0.4 | 1 | |
| 19 | 21120100231 Регулировочная шайба φ57×φ40×0.3 | 1 | |
| 19 | 21120100221 Регулировочная шайба φ57×φ40×0.2 | 1 | |
| 19 | 21120100211 Регулировочная шайба φ57×φ40×0.1 | 1 | |
| 20 | 21120100201 Шайба | 1 | |
| 21 | 21120100301 Пружинная шайба | 1 | |
| 22 | 21120100401 Шестерня, Короткий вал постоянного тока | 1 | |
| 23 | 21120106201 Короткий планетарный вал | 2 | |
| 24 | 21120106001 Опора планетарной передачи | 1 | |
| 25 | 21120106101 Планетарная ось | 1 | |
| 26 | 21120100701 Шайба оси сателлитов | 2 | |
| 27 | 21120100501 Сателлит переднего редуктора | 2 | |
| 28 | 21040113101 Игольчатый штифт | 3 | |
| 29 | 21120101401 Шестерня, Длинный вал постоянного тока | 1 | |
| 30 | 21120105901 Корпус сателлитов Замена для 21120100801 | 1 | |
| 31 | 09160061912 Подшипник 61912 | 1 | |
| 32 | 21120101701 Прокладка | 1 | |
| 32 | 21120101601 Прокладка | 1 | |
| 32 | 21120101501 Прокладка | 1 | |
| 33 | 01225080251 Болт с шестигранной головкой 8x25 | 6 | |
| 34 | 21120101201 Уплотнительное кольцо | 1 | |
| 35 | 21120101801 Корпус шлицевой вилки переключения передач | 1 | |
| 36 | 21120103801 Вилка переключения передач | 1 | |
| 37 | 21120101901 Шлицевой корпус | 1 | |
| 38 | 09160016007 Подшипник 6007 | 1 | |
| 39 | 21120101302 Корпус переднего дифференциала 2 | 1 | |
| 40 | 21120103501 Сопун | 1 | |
| 41 | 01114100181 Болт с шестигранной головкой | 6 | |
| 42 | 21120102501 Шайба | 6 | |
| 43 | 21120102301 Вал вилки переключения передач | 1 | |
| 44 | 21120102001 Резьбовая вилка с шестигранной головкой M8×1.25×10 | 1 | |
| 45 | 21120105101 Уплотнительное кольцо | 1 | |
| 46 | 21120102403 Сервопривод 2х4-4х4 c проводом Замена для 21120102402 Замена для 21120102401 | 1 | |
| 47 | 01224080202 Фланцевый винт torx 8×20 | 3 | |
| 48 | 21130103151 Вентиляционная труба переднего дифференциала | 1 | |
| 49 | 21130103201 Зажим | 1 | |
| 50 | 21120100131 Передний мост в сборе (четыре планетарные передачи) | 1 |
Задний редуктор
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17003120100 Редуктор задний (обычный) Замена для 17003120101 | 1 | |
| 2 | 17003130130 Вилка крестовины отдельно не продается | 1 | |
| 3 | 07011250004 C-образный зажим φ25 | 4 | |
| 4 | 17003130120 Крестовина карданного вала в сборе Замена для 17003130120YIT Замена для CC 401 | 2 | |
| 5 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 1 | |
| 6 | 06119112835 Шайба | 1 | |
| 7 | 17003130110 Вилка крестовины отдельно не продается Замена для 17003121060 Замена для 17003121060YIT | 1 | |
| 8 | 11010035507 Сальник заднего дифференциала | 3 | |
| 9 | 17003121010 Болт | 10 | |
| 10 | 17003120830 Несущее основание | 1 | |
| 11 | 17003120840 Отрегулируйте шайбу | 1 | |
| 12 | 17003120850 Уплотнительное кольцо не поставляется | 1 | |
| 13 | 17003120860 Отрегулируйте шайбу | 2 | |
| 14 | 17003120870 Конический роликовый подшипник не поставляется Замена для HR32006XJ | 1 | |
| 15 | 17003120890 Ведущая коническая шестерня заднего дифференциала | 1 | |
| 15 | 17003120880 Коническая шестерня привода моста заднего дифференциала | 1 | |
| 16 | 17003121020 Магнитный сливной болт 14X1.25X12 не поставляется Замена для 21120104001 | 1 | |
| 17 | 17003121030 Прокладка 14 | 2 | |
| 18 | 17003121040 Болт не поставляется | 1 | |
| 19 | 17003120900 Крышка корпуса заднего дифференциала | 1 | |
| 20 | 17003120910 Конический роликовый подшипник не поставляется | 2 | |
| 21 | 17003120920 Регулировочная шайба | 2 | |
| 22 | 17003120930 Монтажное основание не поставляется | 1 | |
| 23 | 17003120940 Винтовая | 2 | |
| 24 | 17003120950 масляная перегородка | 1 | |
| 25 | 17003120960 Крышка корпуса заднего дифференциала | 1 | |
| 26 | 17003120970 Вентиляционное соединение | 1 | |
| 27 | 17003120980 Болт | 2 | |
| 28 | 17003120990 Уплотнительное кольцо | 1 | |
| 29 | 17003121000 Болт | 8 |
Двигатель
Схема и детали · позиций: 2
Рисунок этого узла не опубликован в исходном каталоге.
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 41000409127 Двигатель в сборе (1000 см³) Mud Pro 2026 | 1 | |
| 3 | 21050200002 Коробка передач в сборе Pathcross 1000 и Mud Pro | 1 |
Головка первого цилиндра
Схема и детали · позиций: 50
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040100102 Прокладка головки блока цилиндров Замена для 21040100101 | 1 | |
| 2 | 21050100201 Головка блока цилиндров | 1 | |
| 3 | 21040100501 Шпилька М8×45 | 2 | |
| 4 | 21050100501 Клапан впускной | 2 | |
| 5 | 21050100401 Клапан выпускной | 2 | |
| 6 | 21050100601 Шайба клапанной пружины | 4 | |
| 7 | 21050100701 Колпачок маслосъемный | 4 | |
| 8 | 21050100801 Пружина клапанная | 4 | |
| 9 | 21050100901 Седло клапанной пружины | 4 | |
| 10 | 21050101001 Сухарь клапана | 8 | |
| 11 | 21050101201 Болт головки цилиндра М10*159 Замена для 21050101202 | 4 | |
| 12 | 01214061051 Винт с фланцем M6×105 | 2 | |
| 13 | 21050101301 Распредвал (1-й цилиндр) | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 15 | 21040101601 Холдинг полоса | 1 | |
| 16 | 21040101701 Подшипниковый винт M6 | 1 | |
| 17 | 21050102301 Успокоитель цепи (1000СС) | 1 | |
| 18 | 21050102401 Цепная направляющая | 1 | |
| 19 | 21040102001 Цепная направляющая | 1 | |
| 20 | 21050102601 Цепь ГРМ (1000СС) | 1 | |
| 21 | 21050102701 Звездочка распределительного вала, 42 зуба | 1 | |
| 22 | 21050102801 Винт М6×12 | 3 | |
| 23 | 21040100401 СТАЛЬНОЙ ШАР | 1 | |
| 24 | 21040102401 Корпус натяжителя цепи | 1 | |
| 25 | 21040102501 Уплотнительное кольцо 21x2.5 | 1 | |
| 26 | 01224060221 Винт с фланцем M6×25 | 2 | |
| 27 | 21040102601 Плунжер натяжителя цепи | 1 | |
| 28 | 21040102901 Пружина | 1 | |
| 29 | 21040102701 Уплотнительное кольцо 17×2 | 1 | |
| 30 | 21040102801 Заглушка Винт | 1 | |
| 31 | 21050102001 Ось коромысел | 2 | |
| 32 | 21040103201 Шайба плоская 18,6×12,4×0,5 | 4 | |
| 33 | 21050101601 Коромысло впускных клапанов | 1 | |
| 34 | 21050101701 Коромысло выпускных клапанов | 1 | |
| 35 | 21040104902 Хомут | 2 | |
| 36 | 21040105001 Патрубок системы охлаждения | 1 | |
| 37 | 01224060251 Винт с фланцем M6×25 | 4 | |
| 38 | 21040103801 Прокладка клапанной крышки | 1 | |
| 39 | 21040103901 Крышка клапана | 1 | |
| 40 | 21040104001 Термостат | 1 | |
| 41 | 21040104201 Прокладка термостата | 1 | |
| 43 | 21040117001 Уплотнительное кольцо 6 | 1 | |
| 44 | 21040104401 Винт М6×10 | 1 | |
| 45 | 01214060451 Болт с шестигранным фланцем 6x45 | 2 | |
| 46 | 21040104501 Корпус термостата | 1 | |
| 47 | 21040104601 Кольцо уплотнительное (корпус термостата) | 1 | |
| 48 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 49 | 21040104801 Заглушка Винт M12×1,5 | 1 | |
| 50 | 21050103901 Свеча зажигания NGK cpr8ea-9 Замена для VSP 3587 | 1 | |
| 51 | 21040104361 Заглушка корпуса термостата | 1 |
Головка второго цилиндра
Схема и детали · позиций: 44
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040100102 Прокладка головки блока цилиндров Замена для 21040100101 | 1 | |
| 2 | 21050100201 Головка блока цилиндров | 1 | |
| 3 | 21040100501 Шпилька М8×45 | 2 | |
| 4 | 21050100501 Клапан впускной | 2 | |
| 5 | 21050100401 Клапан выпускной | 2 | |
| 6 | 21050100601 Шайба клапанной пружины | 4 | |
| 7 | 21050100701 Колпачок маслосъемный | 4 | |
| 8 | 21050100801 Пружина клапанная | 4 | |
| 9 | 21050100901 Седло клапанной пружины | 4 | |
| 10 | 21050101001 Сухарь клапана | 8 | |
| 11 | 21050101201 Болт головки цилиндра М10*159 Замена для 21050101202 | 4 | |
| 12 | 01214061051 Винт с фланцем M6×105 | 2 | |
| 13 | 21050201301 Распределительный вал | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 15 | 21040101601 Холдинг полоса | 1 | |
| 16 | 21040101701 Подшипниковый винт M6 | 1 | |
| 17 | 21050102301 Успокоитель цепи (1000СС) | 1 | |
| 18 | 21050102401 Цепная направляющая | 1 | |
| 19 | 21040102001 Цепная направляющая | 1 | |
| 20 | 21050102601 Цепь ГРМ (1000СС) | 1 | |
| 21 | 21050102701 Звездочка распределительного вала, 42 зуба | 1 | |
| 22 | 21050102801 Винт М6×12 | 3 | |
| 23 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 24 | 21040102401 Корпус натяжителя цепи | 1 | |
| 25 | 21040102501 Уплотнительное кольцо 21x2.5 | 1 | |
| 26 | 01224060221 Винт с фланцем M6×25 | 2 | |
| 27 | 21040102601 Плунжер натяжителя цепи | 1 | |
| 28 | 21040102901 Пружина | 1 | |
| 29 | 21040102701 Уплотнительное кольцо 17×2 | 1 | |
| 30 | 21040102801 Заглушка Винт | 1 | |
| 31 | 21050102001 Ось коромысел | 2 | |
| 32 | 21040103201 Шайба плоская 18,6×12,4×0,5 | 4 | |
| 33 | 21050101601 Коромысло впускных клапанов | 1 | |
| 34 | 21050101701 Коромысло выпускных клапанов | 1 | |
| 35 | 21040100401 СТАЛЬНОЙ ШАР | 1 | |
| 36 | 21040103001 Датчик температуры воды Замена для 21040103002 | 1 | |
| 38 | 21040103801 Прокладка клапанной крышки | 1 | |
| 39 | 21040103901 Крышка клапана | 1 | |
| 40 | 21040104101 Космическая шайба | 1 | |
| 41 | 21040104201 Прокладка термостата | 1 | |
| 43 | 21040117001 Уплотнительное кольцо 6 | 1 | |
| 44 | 21040104401 Винт М6×10 | 1 | |
| 45 | 01224060251 Винт с фланцем M6×25 | 2 | |
| 46 | 21050103901 Свеча зажигания NGK cpr8ea-9 Замена для VSP 3587 | 1 |
Картер двигателя
Схема и детали · позиций: 39
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21050300102 ПРАВЫЙ КАРТЕР | 1 | |
| 2 | 21050300201 ЛЕВЫЙ КАРТЕР | 1 | |
| 3 | 21040105401 Центральный штифт 8 х 12 | 5 | |
| 4 | 21040105502 Приводной штифт 5×11 | 4 | |
| 5 | 21040105601 Заглушка Винт NPT 1/2 | 1 | |
| 6 | 90101120650 Вставка штифта 10*1,5-17К | 8 | |
| 7 | 21040105701 Резьбовая заглушка NPT1/8 | 3 | |
| 8 | 21040105801 Заглушка Винт NPT 1/4 | 2 | |
| 9 | 21040105901 Местоположение PIN-кода | 3 | |
| 10 | 21040106002 Вкладыш картера без маслоканала Замена для 21040106001 | 2 | |
| 10 | 21040106001 Подшипник скольжения Замена для 21040106002 | 2 | |
| 11 | 21040106102 Вкладыш картера с маслоканалом Замена для 21040106101 | 2 | |
| 11 | 21040106101 Подшипник скольжения Замена для 21040106102 | 2 | |
| 12 | 21170102102 Трубка вентиляции картера двигателя Замена для 21170102101 | 1 | |
| 13 | 21040401601 Зажим φ12-22 | 1 | |
| 14 | 21040106301 Игла-булавка 6×10 | 1 | |
| 15 | 21050301602 Прокладка Замена для 21050301601 | 1 | |
| 16 | 01214080651 Винт с фланцем M8×65 | 4 | |
| 17 | 01224060251 Винт с фланцем M6×25 | 2 | |
| 18 | 01214060751 Винт с фланцем M6×75 | 13 | |
| 19 | 21040106501 Клапанная пластина | 1 | |
| 20 | 21040106601 Стопор пластинчатого клапана | 1 | |
| 21 | 01224060161 Винт Torx с фланцем M6 X 16 | 3 | |
| 22 | 21040116001 Дюбель 10×16 | 1 | |
| 23 | 21050301301 Шпилька М8×69 | 4 | |
| 24 | 21050302411 Скользящая вставка | 1 | |
| 25 | 21040106902 Прокладка Замена для 21040106901 | 1 | |
| 26 | 21050302400 Крышка ВОМ в сборе | 1 | |
| 27 | 21040107102 Вкладыш коренной (одна половинка) Замена для 21040107101 | 2 | |
| 27 | 21040107101 Вкладыш коренной (одна половинка) Замена для 21040107102 | 2 | |
| 28 | 21040107301 Сальник 34×52×8 Замена для 21040107301NBR | 1 | |
| 30 | 21040107201 Шланговый ниппель NPT1/4 | 1 | |
| 31 | 01224060351 Винт с фланцем M6×35 | 14 | |
| 32 | 21040107401 Уплотнительное кольцо Ф8 | 1 | |
| 33 | 01224080161 Винт с фланцем M8×16 | 1 | |
| 34 | 04112080021 Шестигранник. Гайка М8 | 4 | |
| 35 | 21050600202 Сливная пробка М18 х 1,5 | 1 | |
| 36 | 21050600101 Кольцо уплотнительное 24×18×1 медь | 1 | |
| 37 | 21140211601 Соединительная трубка | 1 |
Коленчатый вал, поршни и цилиндры
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21050400101 Коленвал 34см Замена для 21050400101YIT | 1 | |
| 2 | 21040107701 Ключ Вудраффа 4 × 5 | 1 | |
| 3 | 21050400200 Шатун в сборе Замена для 21050400200YIT | 2 | |
| 4 | 21050400231 Винт шатуна М9×1/45 | 4 | |
| 5 | 21050400501 Подшипник скольжения Замена для 21050400502 Замена для 21050400501YIT | 4 | |
| 5 | 21050400502 Подшипник скольжения Замена для 21050400501 Замена для 21050400501YIT | 4 | |
| 6 | 21050400600 Поршневой узел, 9055 мм | 2 | |
| 7 | 21040108302 Кольцо поршневое верхнее (800, 1000CC) Замена для 21040108301 Замена для 21040108303 | 2 | |
| 8 | 21040108402 Кольцо поршневое нижнее (800, 1000CC) Замена для 21040108401 Замена для 21040108403 | 2 | |
| 9 | 21040108502 Кольцо маслосъёмное (800CC) Замена для 21040108501 Замена для 21040108601 Замена для 21040108503 Замена для 21040108603 Замена для 21040108602 | 4 | |
| 10 | 21040108602 Кольцо маслосъёмное (800, 1000CC) Замена для 21040108501 Замена для 21040108601 Замена для 21040108503 Замена для 21040108603 Замена для 21040108502 Замена для 21040108502 | 2 | |
| 11 | 21050400801 Поршневой палец | 2 | |
| 12 | 21050400901 Поршневое стопорное кольцо | 4 | |
| 13 | 21040408902 Прокладка цилиндра двигателя Замена для 21040408901 Замена для 21040408901YIT | 2 | |
| 14 | 21050401103 Цилиндр передний (1000CC) Замена для 21050401101 Замена для 21050401102 Замена для RMD1012879 | 1 | |
| 15 | 21040105502 Приводной штифт 5×11 | 4 | |
| 16 | 21050401203 Цилиндр задний (1000CC) Замена для 21050401201 Замена для 21050401202 | 1 |
Магнето и стартер
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21170102703 Стартер в сборе Замена для 21170102702 | 1 | |
| 2 | 02224080251 Болт с шестигранной головкой 8×25 | 1 | |
| 3 | 21040109201 Двойная передача 49 зуб./11 зуб. | 1 | |
| 4 | 21040109301 Шестерня, 30 зубьев | 1 | |
| 5 | 21040109401 Шестерня свободная 64 зуба (21040109401) Замена для 21040109402 | 1 | |
| 7 | 21040109501 Муфта обгонная (менять вместе с корпусом 21040109601) Замена для 21040109501/21040109601 | 1 | |
| 8 | 21040109601 Корпус муфты сцепления | 1 | |
| 9 | 03344080161 Винт с фланцем M8×16 | 3 | |
| 10 | 21170104702 Статор (высокой мощности) длинна провода1400 мм. | 1 | |
| 11 | 21041000701 Ротор Замена для 21041000702 | 1 | |
| 12 | 21040109901 Шайба болта маховика | 1 | |
| 13 | 03344160357 Болт с внутренним шестигранником М16*35 | 1 | |
| 14 | 01224060351 Винт с фланцем M6×35 | 13 | |
| 15 | 21040110101 Защита кабеля статора | 1 | |
| 16 | 03113040081 Винт с потайной головкой М4*8 | 2 | |
| 17 | 22040110202 Крышка картера (генератора) | 1 | |
| 18 | 21040110401 Клапан сброса давления | 1 | |
| 19 | 21040110501 Пружина сжатия Замена для 21140108501 | 1 | |
| 20 | 21040110601 Корпус клапана | 1 | |
| 21 | 21040500601 Уплотнительное кольцо φ22,5×2,7 | 1 | |
| 22 | 21040110801 Резьбовая пробка 22×1,5 | 1 | |
| 23 | 21040110901 Датчик положения коленчатого вала в сборе | 1 | |
| 24 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 25 | 21040111101 Кольцо уплотнительное (заглушка генератора) | 1 | |
| 26 | 21040111201 Заглушка картера генератора | 1 | |
| 27 | 21040111303 Прокладка Замена для 21040111301 | 1 | |
| 28 | 21040111001 Уплотнительное кольцо 16x2 | 1 | |
| 29 | 21040109118 Уплотнительное кольцо 23,8x3,1 | 1 | |
| 30 | 21051101501 Защита электростартера | 1 | |
| 31 | 01224060141 Болт с шестигранной головкой с фланцем М6*14 | 1 | |
| 32 | 01224080161 Винт с фланцем M8×16 | 1 | |
| 33 | 21040402401 Держатель проволоки | 1 | |
| 35 | 21040110301 ПОДУШКА | 1 |
Система смазки двигателя
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21050600101 Кольцо уплотнительное 24×18×1 медь | 1 | |
| 2 | 21050600202 Сливная пробка М18 х 1,5 | 1 | |
| 3 | 21040111401 Масляный фильтр | 1 | |
| 4 | 21050904801 Крышка сита | 1 | |
| 5 | 01223050161 Болт с шестигранной головкой 5x16 | 2 | |
| 6 | 21040111601 Масляный фильтр Замена для HF152 Замена для RMD0105001 Замена для TTF2261 Замена для 1061-002 Замена для 21040111602 | 1 | |
| 7 | 21040116901 Кольцо уплотнительное 61,5×2,65 | 1 | |
| 8 | 21040111801 Крышка масляного фильтра | 1 | |
| 9 | 01224060181 Болт с шестигранной головкой с фланцем М6*18 | 3 | |
| 10 | 21040111901 Датчик давления масла | 1 | |
| 11 | 21040112001 уплотнительное кольцо | 2 | |
| 12 | 21040112101 Щуп масляный | 1 | |
| 13 | 21040516601 Опорный палец | 1 | |
| 14 | 09360006200 Шарикоподшипник 6200-2RZ | 1 | |
| 15 | 21050602211 Шестерня Замена для 21050602212 | 1 | |
| 16 | 21050602221 Сальник 15×26×7 | 1 | |
| 17 | 21040112501 Внешний ротор масляного насоса | 1 | |
| 18 | 21040112601 Внутренний ротор масляного насоса | 1 | |
| 19 | 21040112801 Вал масляного насоса | 1 | |
| 20 | 21040112901 Крышка масляного насоса | 1 | |
| 21 | 03424050161 Винт М5×16 | 3 | |
| 22 | 21040113001 Упорная шайба | 1 | |
| 23 | 21040113101 Игольчатый штифт | 1 | |
| 24 | 21040113202 Шестерня масляного насоса, 33 зубца Замена для 21040113201 | 1 | |
| 25 | 07021101004 Стопорное кольцо φ10 | 1 | |
| 26 | 21040113402 Шестерня привода масляного насоса 38 зубьев | 1 | |
| 27 | 21040112701 Игла-булавка 4×16 | 1 | |
| 28 | 21050603501 Форсунка масляная | 2 | |
| 29 | 21050603601 Клапан масляной форсунки | 2 | |
| 30 | 21050601101 Сальник Замена для 21050601102 | 1 | |
| 31 | 21050601201 Радиатор масляный | 1 | |
| 32 | 01224060161 Винт Torx с фланцем M6 X 16 | 4 | |
| 33 | 17012050060 Кронштейн | 1 |
Система охлаждения двигателя
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040113501 Промежуточный вал | 1 | |
| 2 | 21040113001 Упорная шайба | 2 | |
| 3 | 21040113602 Шестерня водяного насоса z=20 Замена для 21040113601 | 1 | |
| 4 | 21040113701 Игла-булавка 4×20 | 3 | |
| 5 | 21040113802 Шестерня насоса, 15 зубьев Замена для 21040113801 | 2 | |
| 6 | 07021101004 Стопорное кольцо φ10 | 2 | |
| 7 | 21040106201 Сальник 10×25×5 | 1 | |
| 8 | 21040114002 Вал водяного насоса Замена для 21040114001 | 1 | |
| 9 | 21040114102 Водяная крыльчатка Замена для 21040114101 | 1 | |
| 10 | 21040114201 Корпус помпы охлаждения | 1 | |
| 11 | 21040114301 Прокладка | 1 | |
| 12 | 06150061201 Уплотнительное кольцо 6 | 1 | |
| 13 | 01224060251 Винт с фланцем M6×25 | 4 | |
| 14 | 21040114211 Заглушка корпуса помпы охлаждения | 1 | |
| 15 | 21040113902 Сальник помпы системы охлаждения (роторное уплотнение) Замена для 21040113901 | 1 |
Система подачи воздуха
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 21040114501 Прокладка | 2 | |
| 3 | 01214080551 Болт с шестигранной головкой с фланцем М8*55 | 4 | |
| 4 | 21170103001 Крышка инжекторного клапана | 1 | |
| 5 | 21040114602 Датчик давления и температуры Замена для 21040114601 | 1 | |
| 6 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 7 | 06222061704 Шайба 6×17 | 1 | |
| 8 | 21051400501 Муфта впускного коллектора (1000 CC) | 1 | |
| 9 | 21051101201 Зажим φ60-80 | 2 | |
| 10 | 21051101302 Корпус дроссельной заслонки в сборе (1000 CC) Замена для 21040114821 | 1 | |
| 11 | 21040114901 Топливный инжектор | 2 | |
| 12 | 21040115103 Крышка инжекторного клапана | 1 | |
| 13 | 01224060121 Болт с шестигранной головкой с фланцем М6*12 | 2 | |
| 14 | 21040114911 Колпачок пылезащитный | 2 | |
| 16 | 21040402401 Держатель проволоки | 1 | |
| 17 | 21040206301 Антивибрационное крепление | 4 | |
| 18 | 21170103802 Топливный шланг L=90 мм | 2 | |
| 19 | 21170104002 Шланг L=470 мм | 1 | |
| 20 | 21170104901 Зажим φ15.7 | 3 | |
| 21 | 21170102801 Медный тройник Y-типа | 1 | |
| 22 | 21170104101 Зажим φ14.8 | 2 |
Приводной вал
Схема и детали · позиций: 14
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21051000101 Приводной вал Замена для 21051000102 | 1 | |
| 2 | 21040206102 Кольцо стопорное Замена для 21040206101 | 1 | |
| 3 | 21040115501 Крышка подшипника | 2 | |
| 4 | 09160061906 Шарикоподшипник 6906 | 1 | |
| 5 | 21040115701 Сальник 30×47×7 | 1 | |
| 6 | 21040115801 Уплотнительное кольцо 47×2 | 1 | |
| 7 | 09160006005 Шарикоподшипник 6005 | 1 | |
| 8 | 21040116101 Сальник 25×47×7 | 1 | |
| 9 | 21040116202 Прокладка Замена для 21040116201 | 2 | |
| 10 | 01224060161 Винт Torx с фланцем M6 X 16 | 6 | |
| 11 | 07011470001 С-образный зажим 47 | 1 | |
| 12 | 21040115901 Прокладка резиновая | 1 | |
| 13 | 21040117101 Муфта шлицевая | 1 | |
| 15 | 21051001502 Болт M12X1.25×25 Замена для 21051001501 | 2 |
Коробка передач - 1
Схема и детали · позиций: 55
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21050900112 Корпус редуктора | 1 | |
| 2 | 21050900122 Правая крышка корпуса редуктора | 1 | |
| 3 | 21050902602 Вал коробки передач, выходной в сборе с 21050902701 | 1 | |
| 4 | 21040202101 Муфта шлицевая | 1 | |
| 5 | 21050902801 Подшипник шариковый | 1 | |
| 6 | 21050902501 Подшипник шариковый | 1 | |
| 7 | 21050902900 Шайба регулировочная 1,2 мм. | 1 | |
| 7 | 21050902903 Шайба регулировочная 1,4 мм. | 1 | |
| 7 | 21050902901 Шайба регулировочная 1,3 мм. | 1 | |
| 8 | 21050903001 Шайба | 1 | |
| 9 | 21050903101 Кольцо позиционирующее (полукруг) | 2 | |
| 10 | 21050902401 Сальник 31x21,3x1,6 | 1 | |
| 11 | 21050909201 Вилка переключения передач | 1 | |
| 12 | 21050909101 Ось вилок переключения передач | 1 | |
| 13 | 21050909001 Вилка переключения передач | 1 | |
| 14 | 21040206301 Антивибрационное крепление | 2 | |
| 15 | 21140204701 Пружина клапана шпильки | 1 | |
| 16 | 21050901031 Сектор переключения передач (зубчатый) | 1 | |
| 17 | 21050901011 Вал переключения передач | 1 | |
| 18 | 21050900131 Штифт | 1 | |
| 19 | 01224080351 Болт с внутренним шестигранником М8*35 | 1 | |
| 20 | 21050900901 Шестерня (30 зуб.) | 1 | |
| 21 | 21050900801 Шайба М8 | 1 | |
| 22 | 21050901300 Вал копирный в сборе | 1 | |
| 22 | 21050902001 Шайба | 1 | |
| 22 | 21050902101 Крышка | 1 | |
| 25 | 03344060203 Болт с шестигранной головкой М6*20 | 1 | |
| 26 | 01314060203 Болт с шестигранной головкой с фланцем М6*20 | 1 | |
| 27 | 21040203601 Шайба | 1 | |
| 28 | 21040203301 Пружина локатора | 1 | |
| 29 | 21050909401 Индексный рычаг в сборе | 1 | |
| 30 | 21040203401 Ступенчатое кольцо | 1 | |
| 31 | 01224060351 Винт с фланцем M6×35 | 11 | |
| 32 | 01214060851 Болт с шестигранной головкой с фланцем М6*85 | 2 | |
| 33 | 01214080551 Болт с шестигранной головкой с фланцем М8*55 | 5 | |
| 34 | 01224060553 Болт с шестигранной головкой с фланцем М6*55 | 15 | |
| 35 | 21040105401 Центральный штифт 8 х 12 | 4 | |
| 36 | 01224060281 Винт Torx с фланцем M6 X 28 | 2 | |
| 37 | 01224080202 Фланцевый винт torx 8×20 | 3 | |
| 38 | 21050909801 Пластина коробки передач | 1 | |
| 39 | 21040202201 Заглушка картера коробки передач | 1 | |
| 40 | 21040115801 Уплотнительное кольцо 47×2 | 1 | |
| 41 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 42 | 21050904701 Магнитная сливная пробка | 1 | |
| 43 | 21050905901 Дыхательная трубка | 1 | |
| 44 | 21050904401 Уплотнительное кольцо 14×3 | 1 | |
| 45 | 21050904501 Штекерный винт 14×15 | 1 | |
| 46 | 21050904211 Уплотнительное кольцо 13×1,9 | 1 | |
| 47 | 21050904201 Датчик скорости | 1 | |
| 48 | 01224060161 Винт Torx с фланцем M6 X 16 | 3 | |
| 49 | 21040200701 Сальник | 2 | |
| 50 | 21050904011 Кольцо уплотнительное (датчик передачи) | 1 | |
| 51 | 21050904001 Датчик включенной передачи | 1 | |
| 52 | 04633060023 Шестигранник. Гайка М6 | 1 | |
| 53 | 21050909701 Рычаг переключения передач | 1 |
Коробка передач - 2
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 54 | 06224253404 Шайба | 2 | |
| 55 | 21050908001 Шестерня задней передачи, промежуточная (19 зуб.) | 1 | |
| 56 | 10031252910 Подшипник игольчатый K252910 | 1 | |
| 57 | 21050907701 Ось шестерни заднего хода | 1 | |
| 58 | 21050906201 Рычаг парковочного тормоза | 1 | |
| 59 | 21050906301 Втулка рычага парковки | 1 | |
| 60 | 21050908101 вал коробки передач, промежуточный с шестерней (44 зуб.) | 1 | |
| 61 | 09161006303 Подшипник шариковый 6303e | 2 | |
| 62 | 21050908303 Зубчатая шестерня, 34 зуба Замена для 21050908304 Замена для 21050908301 | 1 | |
| 63 | 21050908503 Муфта включения пониженной передачи Замена для 21050908501 | 1 | |
| 64 | 21050908201 Подшипник игольчатый | 3 | |
| 65 | 21050908603 Зубчатая шестерня, 44 зуба Замена для 21050908601 | 1 | |
| 65 | 21050908703 Зубчатая шестерня, 36 зубьев Замена для 21050908701 | 1 | |
| 67 | 21050909601 Кольцо стопорное внешнее Ф27 | 3 | |
| 68 | 21050908803 Муфта включения повышенной передачи Замена для 21050908804 Замена для 21050908801 | 1 | |
| 69 | 21040402401 Держатель проволоки | 1 | |
| 70 | 21050902301 Вал коробки передач, первичный с шестернями | 1 | |
| 71 | 21040201601 Втулка проставочная | 1 | |
| 72 | 21040201501 Уплотнительное кольцо 24x2 | 1 | |
| 73 | 21040201801 Сальник 32х47х7 Замена для 21040201801NBR | 1 | |
| 74 | 09160006305 Подшипник шариковый 6305 | 1 | |
| 75 | 21040203001 ПОДШИПНИК | 1 | |
| 76 | 09160106204 Подшипник шариковый 6204 C3 | 1 | |
| 77 | 21050907301 Вал коробки передач, вторичный | 1 | |
| 78 | 21050907321 Роликовый подшипник | 1 | |
| 79 | 21050907401 Шайба регулировочная 1,35 мм. | 1 | |
| 80 | 21050907331 Шестерня вторичного вала (45 зуб.) | 1 | |
| 81 | 21050902903 Шайба регулировочная 1,4 мм. | 1 | |
| 81 | 21050902904 Шайба регулировочная 1,5 мм. | 1 | |
| 82 | 21050907501 Подшипник игольчатый 32206 | 1 | |
| 83 | 21050906111 Крышка картера коробки передач левая Замена для RM1007294 | 1 | |
| 84 | 21050906701 Винт ступенчатый | 1 |
Вариатор
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 3 | 21050821000 Ведомый вариатор в сборе cv-tech | 1 | |
| 4 | 21050811004 Заменен на 21050811000 Замена для 21050811000 | 1 | |
| 5 | 060214291235 Шайба 29,5×12,5×3,5 | 1 | |
| 6 | 21040303501 Шайба упорная (ведомый шкив) | 1 | |
| 7 | 21040303702 Болт шкива вариатора (ведущего) М12*150 | 1 | |
| 8 | 21040301902 Болт шкива вариатора (ведомого) М10*115 | 1 | |
| 9 | 21050831001 Ремень вариатора квадроцикла AODES 1000, CVTech Замена для 21050831000 Замена для 21050831001_Optibelt Замена для Mitsuboshi_P-34,2x967 Замена для ODES1000ATV_SD00024 | 1 | |
| 10 | 21170104201 Болт крышки вариатора в сборе | 13 | |
| 11 | 21050805901 Крышка вариатора Замена для 21050804302 Замена для 21050804302/21050800702 Замена для 21050804301 | 1 | |
| 13 | 21050800102 Кожух вариатора внутренний Замена для 21050800101 | 1 | |
| 14 | 21050805801 Фланцевый болт с шестигранной головкой 6x20 | 9 | |
| 15 | 21040303601 Шайба регулировочная 0,5 мм. | 4 | |
| 16 | 21050805821 Болтовой башмак | 1 | |
| 17 | 21050805831 Резиновая накладка для ботинок | 1 | |
| 18 | 21050804601 Заглушка сливного штуцера | 1 | |
| 19 | 21050804701 Хомут | 1 | |
| 21 | 21170102201 Заглушка | 1 |
Комплект инструментов
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040400000 Диагностический инструмент-Delphi | 1 | |
| 2 | 2104040001 Диагностический инструмент (программа записи) — Delphi | 1 | |
| 3 | 90101010640 Съемник маховика | 1 | |
| 4 | 90103050079 Инструмент для фиксации ведущего шкива вариатора | 1 | |
| 5 | 90801011846 Инструмент для фиксации ведомого шкива вариатора | 1 | |
| 6 | 90101010540 Инструмент (съемник) для демонтажа ведущего шкива вариатора | 1 | |
| 7 | 90801011800 Съемник ведомого колеса | 1 | |
| 8 | 90801010527 Опорная пластина для инструмента водяного уплотнения | 1 | |
| 9 | 90101010750 Стержень съемника маховика | 1 | |
| 10 | 90101010650 Защита коленчатого вала | 1 | |
| 11 | 90801010529 Болт М20 | 1 | |
| 12 | 90801010591 Основание инструмента для гидрозатвора | 1 | |
| 13 | 90801010496 Вал для установки водяного уплотнения | 1 | |
| 14 | 90801010497 Основание для установки гидрозатвора | 1 | |
| 15 | 90801010526 Опорная колонна инструмента для прессования водяного уплотнения | 4 |
