Запчасти AODES PATHCROSS 625 · 2026
Справочный каталог: 39 узлов. Выберите раздел или найдите деталь по артикулу. В таблицах указаны номера позиций на схемах и количество деталей в конкретном узле.
Год каталога: 2026. Перед подбором сверяйте модель, год и VIN техники.
Разделов: 39
Совпадений нет. Проверьте артикул или попробуйте другое название.
- Передний привод
- Передняя подвеска
- Задняя подвеска
- Руль
- Руль — дополнительная комплектация
- Рама и комплектующие
- Рама и комплектующие

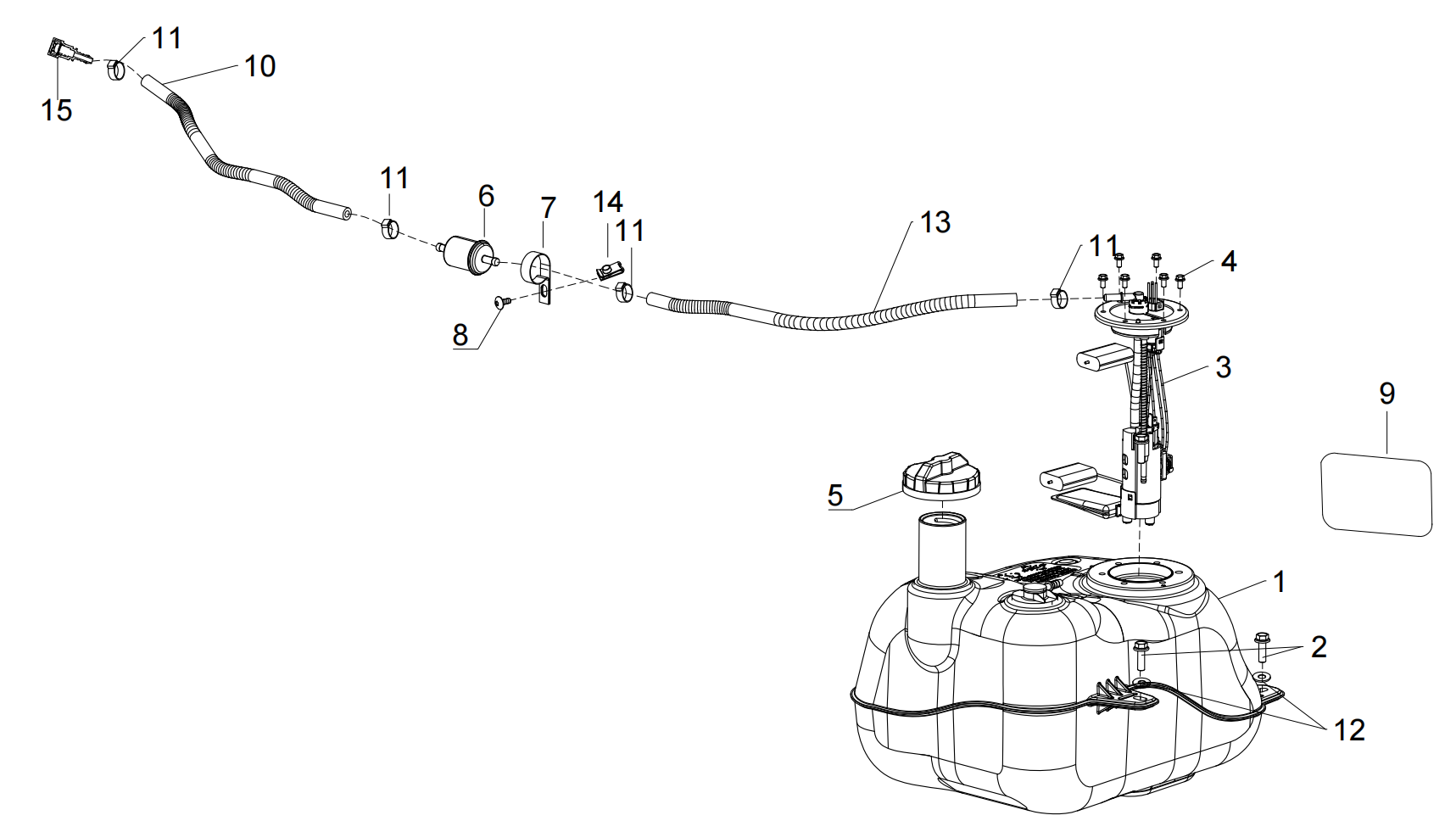

- Топливная система

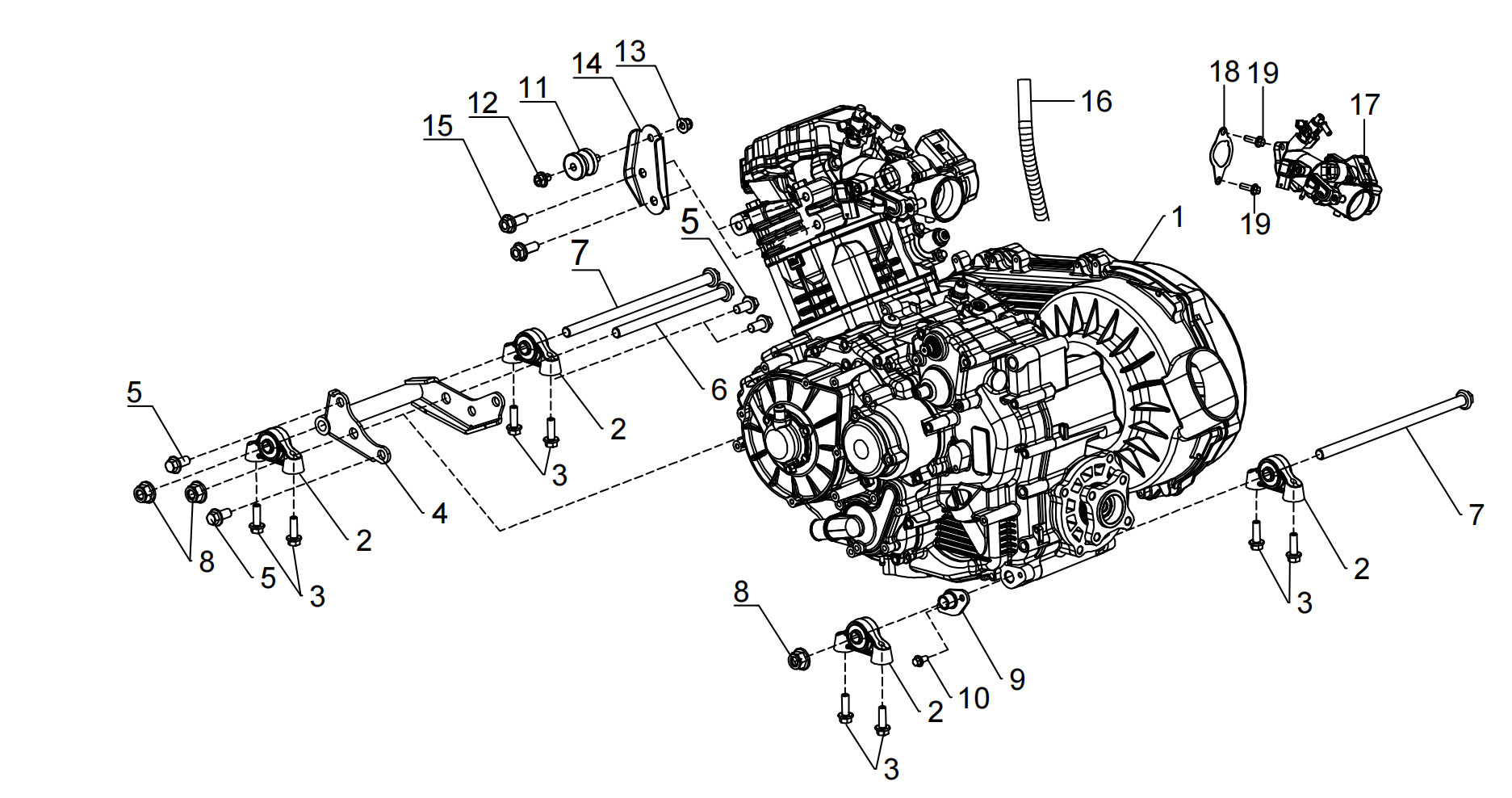

- Двигатель
- Система впуска
- Система впуска и выпуска вариатора

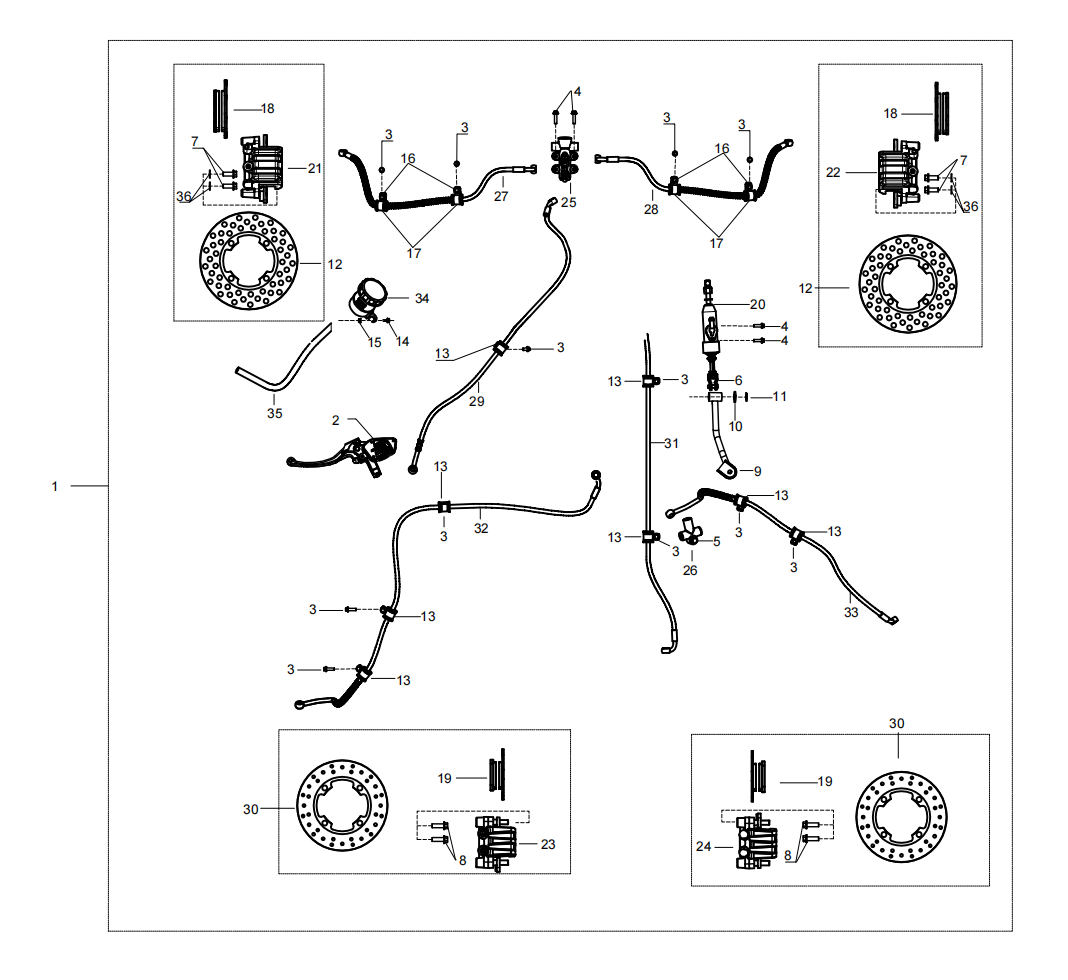

- Тормозная система

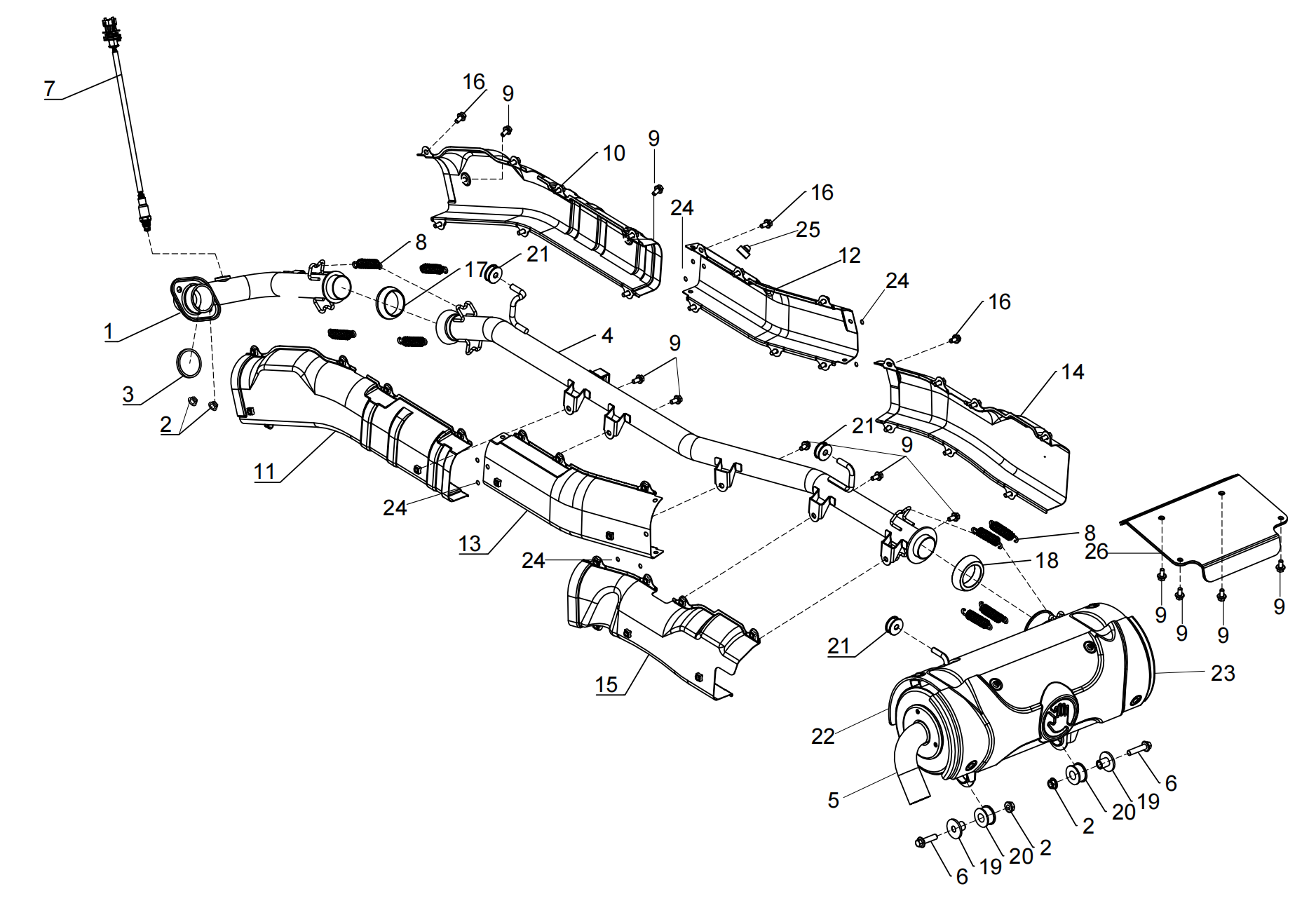

- Выхлопная система
- Сиденья
- Система охлаждения
- Электрооборудование

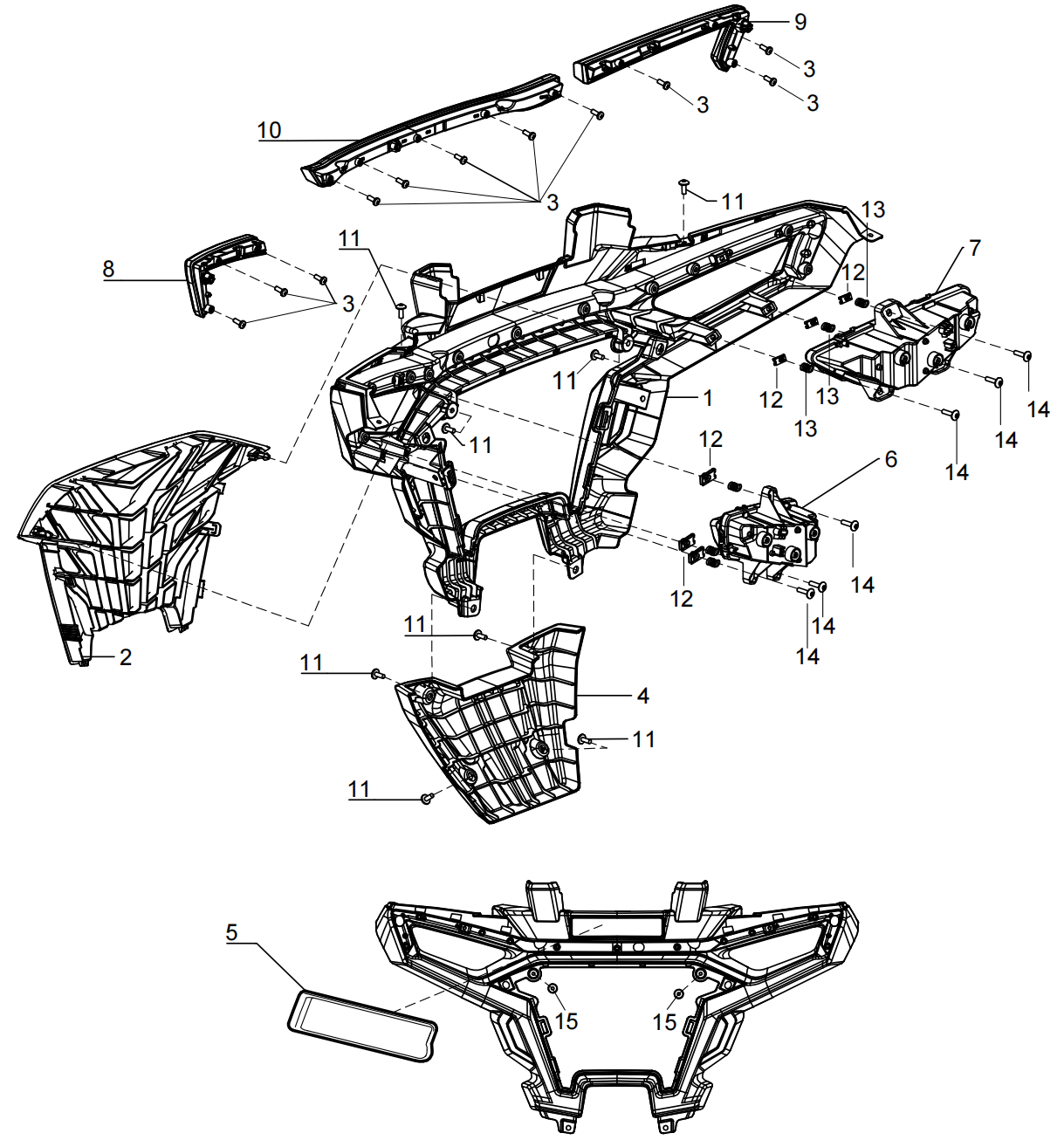

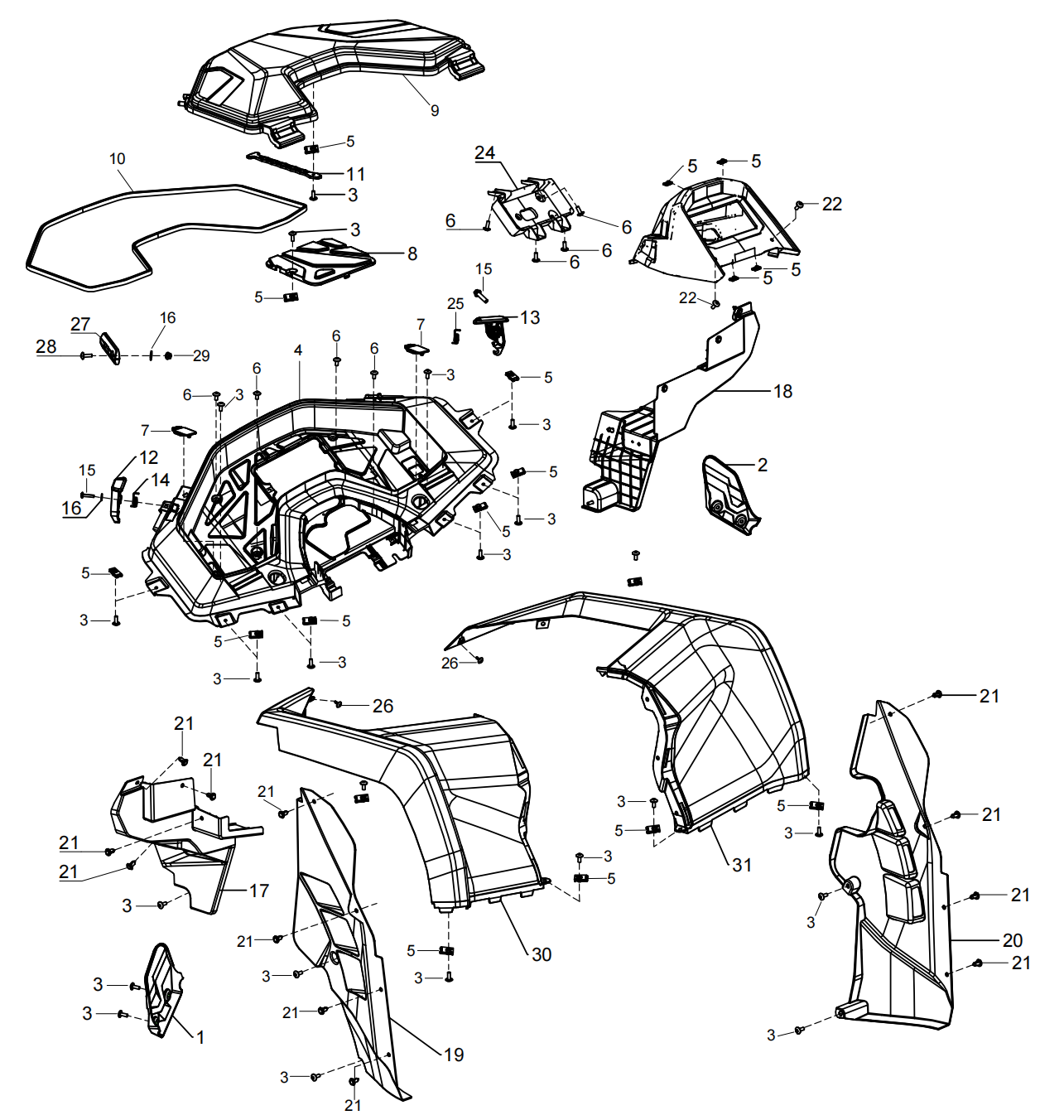

- Передняя облицовка
- Передняя облицовка
- Подножки

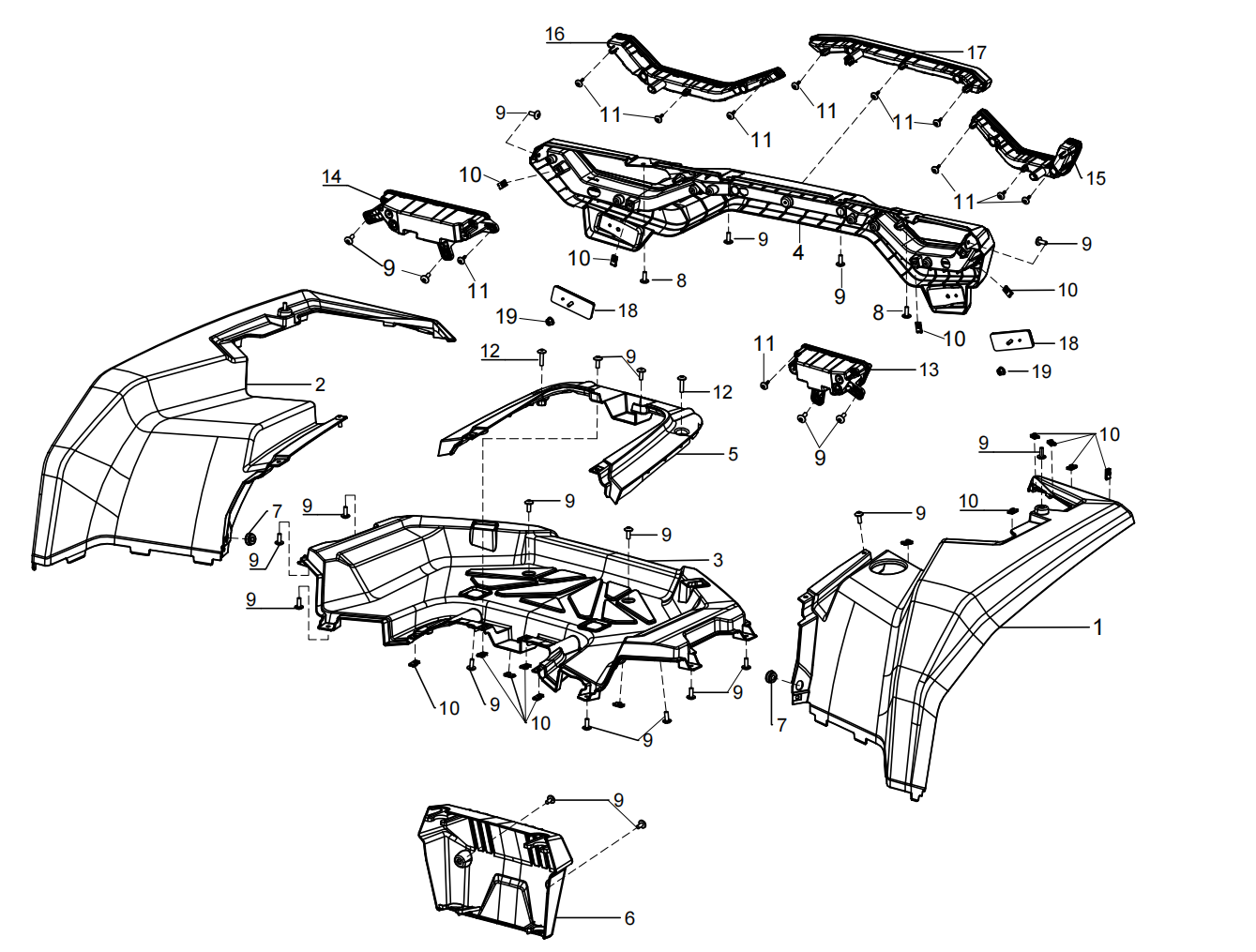

- Задняя облицовка
- Передняя лебёдка
- Механизм переключения передач

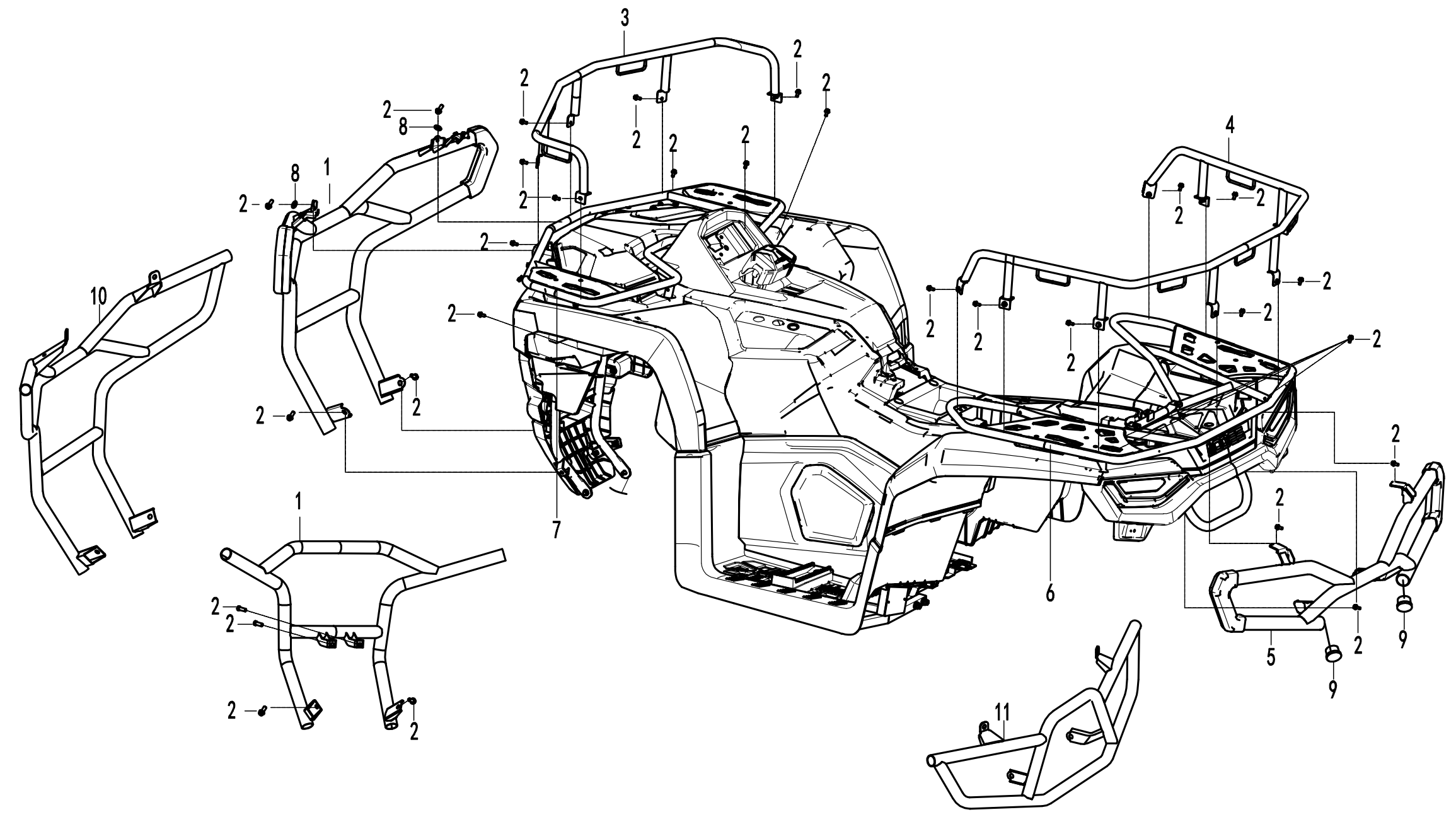

- Усиленный бампер
- Ветровое стекло
- Предупреждающие таблички

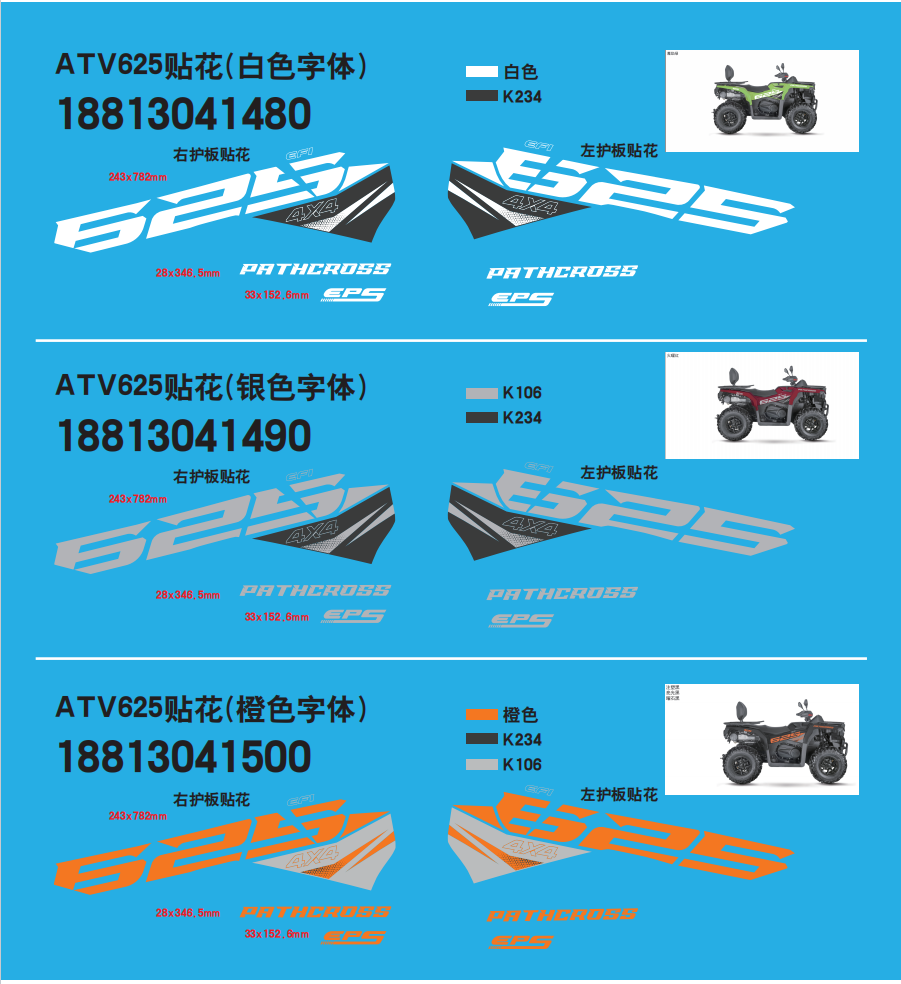

- Декоративные накладки
- Головка цилиндра в сборе
- Блок цилиндров в сборе
- Газораспределительный механизм

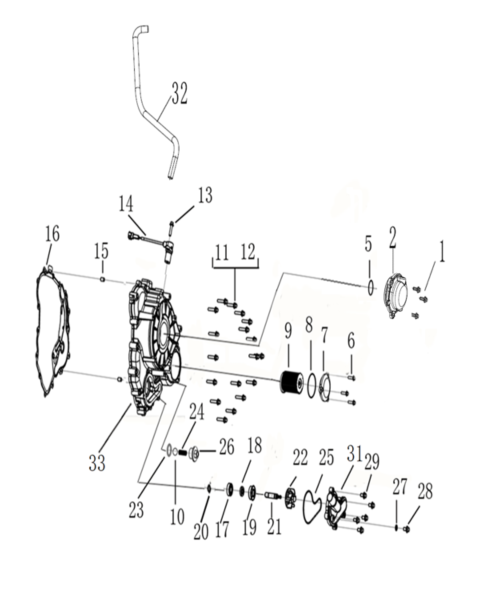

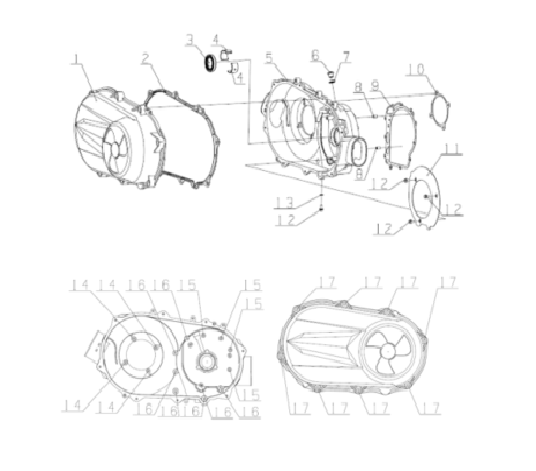

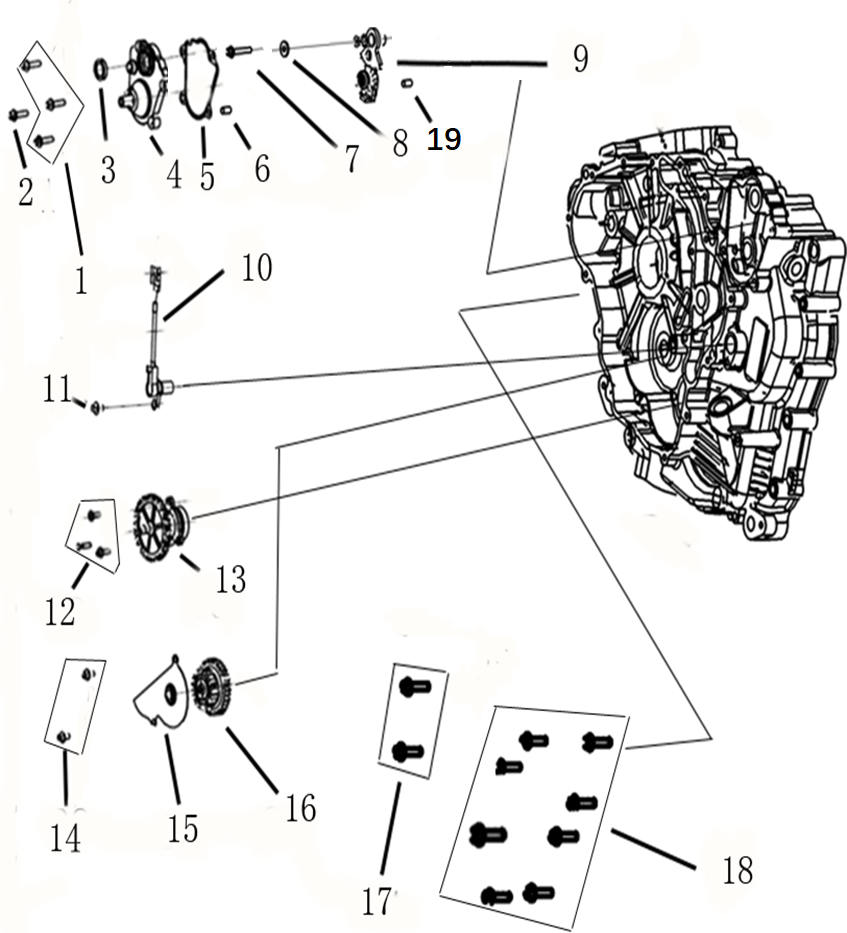

- Картер двигателя
- Механизм электростартера
- Магнето
- Картер двигателя
- Картер двигателя
- Картер двигателя
- Картер двигателя

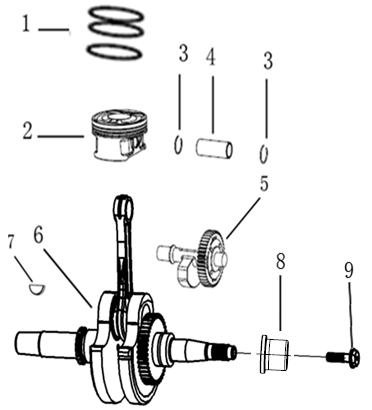

- Коленчатый вал, поршень и балансирный вал
- Трансмиссия
- Электрооборудование
Передний привод
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18803100000 Передний редуктор в сборе | 1 | |
| 2 | 05011400405 Шплинт φ4.0X40 | 4 | |
| 3 | 01256101156 Фланцевый болт с шестигранной головкой M10X115X1.25 | 5 | |
| 4 | 01256100956 Болт с шестигранной головкой M10X95X1,25 | 1 | |
| 5 | 04622100026 Контргайка фланца Heagon M10X1,25 | 6 | |
| 6 | 18803110000 Вал карданный передний | 1 | |
| 7 | 03344100255 Винт с шестигранной головкой M10×25 ×1,25 | 16 | |
| 8 | 18803120000 Задний редуктор в сборе | 1 | |
| 9 | 17003120720 Шланг вентиляции дифференциала заднего 32см (меняется в месте с 18507050092) | 2 | |
| 10 | 18803130000 Вал карданный задний | 1 | |
| 11 | 18805030140 Передняя шина Wanda 26*9-12 | 2 | |
| 11 | 18805030150 Передняя шина Wanda 27*9-12 | 2 | |
| 11 | 18805030170 Передняя шина Qihang 26*9-12 FORERUNNER | 2 | |
| 11 | 17005030480 Передняя шина 26x9-14 Wanda | 2 | |
| 11 | 18805030160 Передняя шина 25×8-12 | 2 | |
| 12 | 13605030401 Передний обод 14x7 Замена для 13605030400 | 2 | |
| 12 | 18805030110 Передний литой колесный диск 12*6 | 2 | |
| 12 | 18805030530 Передний стальной диск 12*6 ЕТ+25 | 2 | |
| 13 | 18801030000 Ступица колеса | 4 | |
| 14 | 18801250000 Привод задний правый | 1 | |
| 15 | 19306010020 Диск тормозной передний | 2 | |
| 16 | 01824080205 Шестигранный Т образный болт 8x20 | 16 | |
| 17 | 04322100021 Колесная гайка M10×1.25 Замена для 04332100021 | 16 | |
| 18 | 18805040140 Задняя шина Wanda 26*11-12 продажа комплектом | 2 | |
| 18 | 18805040170 Задняя шина Qihang 26*11-12 FORERUNNER | 2 | |
| 18 | 18805040150 Задняя шина Wanda 27*11-12 | 2 | |
| 18 | 17005030490 Задняя шина 26x11-14 Wanda | 1 | |
| 18 | 18805040160 Задняя шина 25×10-12 | 2 | |
| 19 | 13605040261 Задний обод 14x8 Замена для 17005040260 Замена для 13605040260 | 2 | |
| 19 | 18805040110 Задний литой колесный диск 12*8 | 2 | |
| 19 | 18805040320 Задний стальной диск 12*7.5 ЕТ+45 | 2 | |
| 20 | 19306010030 Тормозной диск задний | 2 | |
| 21 | 17005230020 Колпачек колеса черный | 4 | |
| 21 | 10405230020 Колпачек колеса серебристый | 4 | |
| 21 | 18805040410 Колпачок колеса | 4 | |
| 22 | 10405230030 Вентиль | 4 | |
| 23 | 18801220010 Привод передний Pathcross 525 | 2 | |
| 24 | 18801240000 Привод задний левый | 1 |
Передняя подвеска
Схема и детали · позиций: 34
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18801060041 Левый передний верхний рычаг, цвет «Огненно-красный» | 1 | |
| 1 | 18801060071 Левый передний верхний рычаг, цвет «Неоново-зеленый» | 1 | |
| 1 | 18801060001 Левый передний верхний рычаг (черный цвет). | 1 | |
| 2 | 18801070001 Правый передний верхний рычаг (черный цвет) | 1 | |
| 2 | 18801070041 Правый передний верхний рычаг, цвет «Огненно-красный» | 1 | |
| 2 | 18801070071 Правый передний верхний рычаг, цвет «Неоново-зеленый» | 1 | |
| 3 | 18801090000 Рычаг передний нижний правый | 1 | |
| 3 | 18801090070 Правый передний нижний рычаг, цвет «Неоново-зеленый» | 1 | |
| 3 | 18801090040 Правый передний нижний рычаг, цвет «Огненно-красный» | 1 | |
| 4 | 18801080000 Рычаг передний нижний левый | 1 | |
| 4 | 18801080070 Левый передний нижний рычаг, цвет «Неоново-зеленый» | 1 | |
| 4 | 18801080040 Левый передний нижний рычаг, цвет «Огненно-красный» | 1 | |
| 5 | 01256100756 Болт с шестигранной головкой с фланцем М10*75 | 8 | |
| 7 | 10901070090 Пресс-масленка | 4 | |
| 8 | 13601070030 Шайба втулки рычага | 16 | |
| 9 | 10401070020 Втулка рычага | 16 | |
| 10 | 13601070011 Втулка А-образного рычага Замена для 13601070010 | 8 | |
| 11 | 13601190021 Опора шаровая нижняя(2023г) Замена для 13601190021HP | 2 | |
| 12 | 07031340004 Стопорное кольцо φ34 | 4 | |
| 13 | 17001190070 Болт с шестигранной головкой с фланцем М10*40 Замена для 17001190071 | 2 | |
| 14 | 10401190000 Шаровой шарнир ф34 Замена для 10401190000НР | 2 | |
| 15 | 04724120026 Замковая гайка M12X1,25 | 2 | |
| 16 | 05011250255 Шплинт φ2,5X25 | 2 | |
| 17 | 18801010030 Передний амортизатор | 2 | |
| 17 | 18801010050 Передний амортизатор, Огненно-красный | 2 | |
| 18 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 4 | |
| 19 | 04622100026 Контргайка фланца Heagon M10X1,25 | 4 | |
| 20 | 18805220000 Кулак поворотный правый в сборе Замена для 18805220000-1 | 1 | |
| 20.1 | 18805220000-1 Кулак поворотный правый Замена для 18805220000 | 1 | |
| 20.2 | 09560305532 Подшипник ступицы DAC305532-2RSC1 | 1 | |
| 20.3 | 07011550004 упругое стопорное кольцо для отверстия | 1 | |
| 21 | 18805210000 Кулак поворотный левый в сборе Замена для 18805210000-1 | 1 | |
| 21.1 | 18805210000-1 Кулак поворотный левый Замена для 18805210000 | 1 | |
| 22 | 17001070090 Смазочное сопло | 4 |
Задняя подвеска
Схема и детали · позиций: 36
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18801210020 Стабилизатор поперечной устойчивости | 1 | |
| 2 | 16801210030 Зажим стабилизатора поперечной устойчивости | 2 | |
| 3 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 5 | 17001210040 Втулки заднего поперечного стабилизатора | 2 | |
| 6 | 18801210170 Стойка стабилизатора левая | 1 | |
| 7 | 18801110010 Рычаг задний верхний правый | 1 | |
| 7 | 18801110070 Правый задний верхний рычаг, цвет «Неоново-зеленый» | 1 | |
| 7 | 18801110040 Правый задний верхний рычаг, цвет «Огненно-красный» | 1 | |
| 8 | 18801210180 Стойка стабилизатора правая | 1 | |
| 9 | 04622100026 Контргайка фланца Heagon M10X1,25 | 20 | |
| 10.6 | 10901070090 Пресс-масленка | 2 | |
| 10.2 | 09560305532 Подшипник ступицы DAC305532-2RSC1 | 1 | |
| 10.3 | 07011550004 упругое стопорное кольцо для отверстия | 1 | |
| 10.1 | 18801200140-1 Кулак задний правый | 1 | |
| 10 | 18801200140 Кулак задний правый в сборе | 1 | |
| 10.4 | 19301200030 Втулка заднего кулака | 4 | |
| 10.5 | 19301200040 Гильза заднего кулака | 2 | |
| 11 | 18801200130 Кулак задний левый в собре | 1 | |
| 11.1 | 18801200130-1 Кулак заднй левый | 1 | |
| 12 | 18801020000 Амортизатор задний | 2 | |
| 12 | 18801020050 Задний амортизатор, огненно-красный | 2 | |
| 13 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 4 | |
| 14 | 01256100956 Болт с шестигранной головкой M10X95X1,25 | 4 | |
| 15 | 18801120000 Рычаг задний нижний левый | 1 | |
| 15 | 18801120070 Левый задний нижний рычаг, цвет «Неоново-зеленый» | 1 | |
| 15 | 18801120040 Левый задний нижний рычаг, цвет «Огненно-красный» | 1 | |
| 16 | 18801130000 Рычаг задний нижний правый | 1 | |
| 16 | 18801130070 Правый задний нижний рычаг, цвет «Неоново-зеленый» | 1 | |
| 16 | 18801130040 Правый задний нижний рычаг, цвет «Огненно-красный» | 1 | |
| 17 | 01256100756 Болт с шестигранной головкой с фланцем М10*75 | 8 | |
| 18 | 13601070030 Шайба втулки рычага | 16 | |
| 19 | 10401070020 Втулка рычага | 16 | |
| 20 | 13601070011 Втулка А-образного рычага Замена для 13601070010 | 8 | |
| 21 | 18801100000 Рычаг задний верхний левый | 1 | |
| 21 | 18801100040 Левый задний верхний рычаг, цвет «Огненно-красный» | 1 | |
| 21 | 18801100070 Левый задний верхний рычаг, цвет «Неоново-зеленый» | 1 |
Руль
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18805160430 Руль 525 квардрик | 1 | |
| 1 | 18805160480 Увеличенный по высоте руль +50мм | 1 | |
| 2 | 17009190082 Переключатель комбинированный (зажигание) 2024 Замена для 17009190081 | 1 | |
| 3 | 17011070012 Курок газа в сборе 2024г Замена для 17011070011 Замена для 17311070010 Замена для 17011070010 | 1 | |
| 4 | 13605140000 Зеркало заднего вида левое Замена для 17005140000 | 1 | |
| 5 | 13605150000 Зеркало заднего вида правое Замена для 17005150000 | 1 | |
| 6 | 04612080024 Стопорная гайка с шестигранным фланцем | 6 | |
| 7 | 13605130000 Ручка руля | 2 | |
| 8 | 17006010770 Часть кронштейна со стороны кнопок | 1 | |
| 9 | 17006010560 Кронштейн зеркала заднего вида правый | 1 | |
| 10 | 01224060225 Болт с шестигранной головкой с фланцем М6*22 | 2 | |
| 11 | 18805050000 Рулевая колонка без усилителя | 1 | |
| 12 | 09560255215 Наружный сферический подшипник CS-205(25*52*15) | 1 | |
| 13 | 13605190000 Полумуфта крепления рулевой колонки | 2 | |
| 14 | 11020038310 Кольцо уплотнительное φ32.5X3 (рулевая колонка) | 2 | |
| 15 | 13605190010 Втулка дистанционная | 2 | |
| 16 | 17005170010 Зажим руля (верхний) | 1 | |
| 17 | 18805170021 Блок руля нижний | 2 | |
| 18 | 03344080754 Болт M8*75 | 4 | |
| 19 | 18801140610 Кронштейн подшипника | 1 | |
| 20 | 18801140620 Прижимная пластина подшипника рулевой колонки | 2 | |
| 21 | 18805110000 Коромысло рулевого вала | 1 | |
| 22 | 04724120026 Замковая гайка M12X1,25 | 1 | |
| 23 | 05011250252 Шплинт φ2.5×25 | 1 | |
| 24 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 1 | |
| 25 | 06619121905 Пружинная шайба 12 | 1 | |
| 26 | 18805120000 Тяга рулевая в сборе | 2 | |
| 27 | 04712100022 Гайка корончатая М10 | 4 | |
| 28 | 05011250255 Шплинт φ2,5X25 | 4 | |
| 29 | 06119122505 Шайба 12×25×1,5 | 1 | |
| 30 | 01224080706 Болты с шестигранным фланцем M8×70 | 2 | |
| 31 | 01224080256 Болт с шестигранной головкой M8×25 | 2 | |
| 32 | 06619081405 Шайба - гровер М8 | 1 | |
| 33 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 34 | 18811010010 Трос дроссельной заслонки | 1 | |
| 35 | 17009010300 Держатель для проволоки | 1 | |
| 36 | 18805050020 Заглушка рулевой колонки | 1 | |
| 37 | 18809010290 Монтажная пластина для кабельной стяжки ATV525 | 1 |
Руль — дополнительная комплектация
Схема и детали · позиций: 16
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17005160080 Защита рук левая | 1 | |
| 2 | 17005160090 Защита рук правая | 1 | |
| 3 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 2 | |
| 4 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 5 | 18805050090 Рулевая колонка с ЭУР | 1 | |
| 6 | 18805270010 Электроусилитель руля EPS | 1 | |
| 7 | 18805270200 Кронштейн контроллера EPS | 1 | |
| 8 | 18805270050 Контроллер EPS | 1 | |
| 9 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 10 | 01225100206 Болт с шестигранной головкой M10X20X1,5 | 4 | |
| 11 | 01214060356 Болт с шестигранным фланцем 6 × 35 | 3 | |
| 12 | 06619081405 Шайба - гровер М8 | 2 | |
| 13 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 14 | 17014190100 Светоотражатель защиты рук (правый) | 1 | |
| 15 | 17014190090 Светоотражатель защиты рук (левый) | 1 | |
| 16 | 18814150420 Монтажная пластина | 1 |

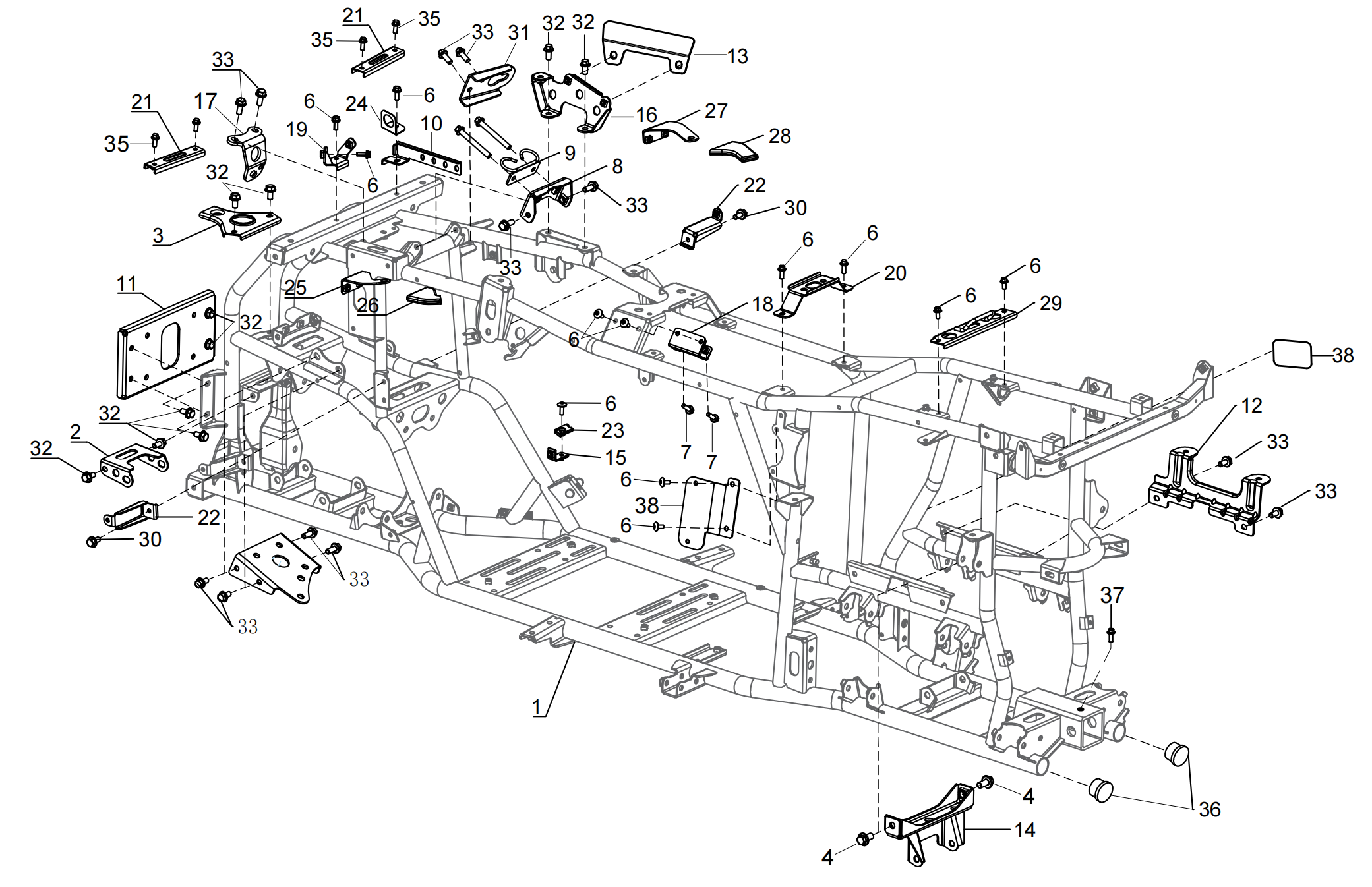

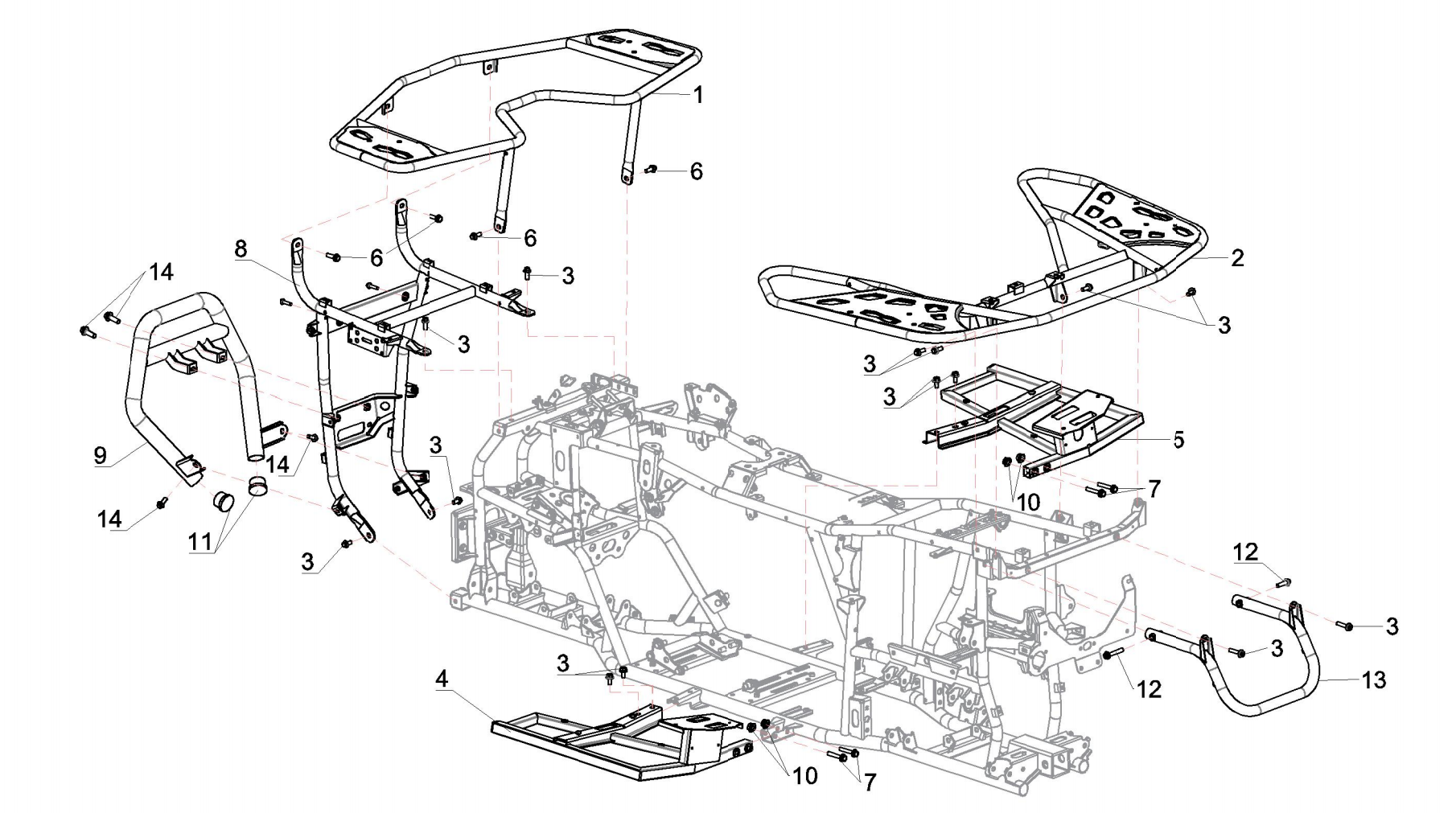

Рама и комплектующие
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18808010001 Каркас рамы Замена для 18808010000 | 1 | |
| 2 | 18808250150 Верхний кронштейн переднего редуктора | 1 | |
| 3 | 18812030050 Кронштейн расширительного бачка | 1 | |
| 4 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 2 | |
| 5 | 01224080186 Болт с шестигранным фланцем 8 ×18 | 2 | |
| 6 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 8 | |
| 7 | 01254060206 Болт с шестигранным фланцем 6x20 | 2 | |
| 8 | 18805050170 Кронштейн крепления рулевой колонки 1 | 1 | |
| 9 | 18805050180 Кронштейн крепления рулевой колонки 2 | 1 | |
| 10 | 18809010160 Монтажный кронштейн кабельной платы | 1 | |
| 11 | 18808860000 Кронштейн крепления кузова | 1 | |
| 12 | 18804010310 Кронштейн крепления топливного бака | 1 | |
| 13 | 18811130070 Опорная пластина переключения передач | 1 | |
| 14 | 18803100690 Верхний кронштейн заднего дифференциала | 1 | |
| 15 | 18806010850 Кронштейн тормозного бачка | 1 | |
| 16 | 18810360100 Пластина кронштейна крепления индикатора положения передачи | 1 | |
| 17 | 18809250020 Кронштейн крепления замка рулевого управления | 1 | |
| 18 | 18809220010 Кронштейн проводки блока | 1 | |
| 19 | 18811030030 Кронштейн крепления троса переключения передач | 1 | |
| 20 | 18809090200 Прижимная пластина аккумулятора | 1 | |
| 21 | 18808870010 Кронштейн крепления переднего грузового отсека | 2 | |
| 22 | 18810580030 Кронштейн крепления внутреннего переднего крыла | 2 | |
| 23 | 04922060025 Пластинчатая гайка (длинная) M6 | 1 | |
| 24 | 18000030160 Кронштейн зуммера | 1 | |
| 25 | 18805160030 Монтажный кронштейн защиты руля левый | 1 | |
| 26 | 18805160290 Крышка кронштейна крепления защитного кожуха руля (левая) | 1 | |
| 27 | 17005160040 Кронштейн защиты рук правый | 1 | |
| 28 | 17005160300 Накладка декоративная правая | 1 | |
| 29 | 18810090020 Опорная рама сиденья 1 | 1 | |
| 30 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 2 | |
| 31 | 18802040000 Кронштейн крепления рычага переключения передач | 1 | |
| 32 | 01224080166 Болт с шестигранной головкой M8×16 | 22 | |
| 33 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 34 | 01254060126 Болт с шестигранной головкой M6×12 | 8 | |
| 35 | 01254060166 Болт с шестигранной головкой M6×16 | 12 | |
| 36 | 13608010050 Заглушка рамы нижняя | 2 | |
| 37 | 01224080305 M8×30（全丝）(军绿色) Замена для 01214080305 | 1 | |
| 38 | 18709210010 Переходной кронштейн крепления стабилизатора напряжения | 1 |
Рама и комплектующие
Схема и детали · позиций: 14
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18808120000 Передняя грузовая платформа | 1 | |
| 2 | 18808130000 Задняя грузовая платформа | 1 | |
| 3 | 01224080206 Болт с шестигранной головкой M8×20 | 14 | |
| 4 | 18808160000 Кронштейн подножки левой | 1 | |
| 5 | 18808170000 Кронштейн подножки правый | 1 | |
| 6 | 03414080204 Винты с шестигранной головкой M8X70 | 4 | |
| 7 | 01214080506 Болт с шестигранной головкой M8×50 | 4 | |
| 8 | 18810480000 Передняя чать рамы | 1 | |
| 9 | 18808110000 Бампер передний | 1 | |
| 10 | 04612080026 Шестигранная контргайка с фланцем M8 | 4 | |
| 11 | 16108110010 Заглушка переднего бампера | 2 | |
| 12 | 01214080456 Болт с шестигранной головкой M8×45 | 2 | |
| 13 | 18808350000 Бампер задний | 1 | |
| 14 | 01214080204 Болт с шестигранной головкой M8X20 | 4 |
Топливная система
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18804010001 Топливный бак | 1 | |
| 2 | 01224080256 Болт с шестигранной головкой M8×25 | 4 | |
| 3 | 18804080000 Топливный насос | 1 | |
| 4 | 01224050205 Болт с шестигранным фланцем 5 × 20 | 6 | |
| 5 | 17304020000 Крышка топливного бака | 1 | |
| 6 | 17004060001 Топливный фильтр Замена для 17004060000 Замена для 13204060001 | 1 | |
| 7 | 17004060010 Кронштейн топливного фильтра Замена для 13204060010 | 1 | |
| 8 | 01254060126 Болт с шестигранной головкой M6×12 | 1 | |
| 9 | 17014130010 Защита (термоотражатель) | Не указано | |
| 10 | 18804040610 Топливный шланг (длинный вариант 1, стандарт EPA) | 1 | |
| 11 | 17112010200 Хомут для шланга 14,8 мм | 4 | |
| 12 | 06219092205 Болт с крестообразной головкой φ8,5×φ22×2 | 4 | |
| 13 | 18804040620 Топливопровод высокого давления Замена для 100201273 | 1 | |
| 14 | 04922060025 Пластинчатая гайка (длинная) M6 | 1 | |
| 15 | 18802020060 Быстросъемный разъем топливной форсунки | 1 |
Двигатель
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18802010021 Двигатель в сборе ATV 625 | 1 | |
| 2 | 19302100000 Опора двигателя нижняя | 4 | |
| 3 | 01224080256 Болт с шестигранной головкой M8×25 | 8 | |
| 4 | 18808040080 Передний кронштейн двигателя | 1 | |
| 5 | 01225100206 Болт с шестигранной головкой M10X20X1,5 | 4 | |
| 6 | 01256121806 Болт с шестигранной головкой M12X180X1.25 | 1 | |
| 7 | 01256122406 Болт с шестигранной головкой M12X240X1.25 | 2 | |
| 8 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 3 | |
| 9 | 18808040090 Задний кронштейн двигателя | 1 | |
| 10 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 11 | 18808040010 Опора двигателя верхняя | 1 | |
| 12 | 01224080106 Болт с шестигранным фланцем 8 × 10 | 1 | |
| 13 | 04612080026 Шестигранная контргайка с фланцем M8 | 1 | |
| 14 | 18808040001 Верхний кронштейн подвески двигателя | 1 | |
| 15 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 2 | |
| 16 | 18812050070 Теплоизоляционная трубка / термоизоляционный рукав (ATV525) | 1 | |
| 17 | 18802190000 Впускной патрубок двигателя и дроссельная заслонка в сборе | 1 | |
| 18 | 100096995 Прокладка впускного коллектора / патрубка (ATV500) | 1 | |
| 19 | 100011550-0008 Болт с уменьшенным фланцем (стандарт GB16674) | 2 |
Система впуска
Схема и детали · позиций: 10
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21062401702 Воздушный фильтр в сборе | 1 | |
| 2 | 21062401802 Выпускной патрубок воздушного фильтра | 1 | |
| 3 | 10907040020 Зажим 51-70 | 2 | |
| 4 | 21062401902 Впускной патрубок воздушного фильтра 1 | 1 | |
| 5 | 21062402001 Впускной патрубок воздушного фильтра 2 | 1 | |
| 6 | 21062402101 Впускной патрубок воздушного фильтра 3 | 1 | |
| 7 | 17007030270 Хомут (60-80 мм.) | 3 | |
| 8 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 9 | 01224080356 Болт с шестигранной головкой M8×35 | 3 | |
| 10 | 21062401701-2 Воздушный фильтр Замена для NF4981 | 1 |
Система впуска и выпуска вариатора
Схема и детали · позиций: 7
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18807030280 Передняя воздухозаборная труба вариатора | 1 | |
| 2 | 18807030251 Соединительный штуцер / патрубок впуска и выпуска вариатора (CVT) | 4 | |
| 3 | 18807030291 Задняя часть впускного патрубка вариатора (CVT) | 1 | |
| 4 | 18807040190 Передняя выпускная труба вариатора | 1 | |
| 5 | 18807040201 Задняя часть выпускного патрубка вариатора (CVT) | 1 | |
| 6 | 01254060166 Болт с шестигранной головкой M6×16 | 6 | |
| 7 | 14507030210 Зажим 70-89 | 8 |
Тормозная система
Схема и детали · позиций: 36
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18806010821 Дисковый тормозной механизм в сборе | 1 | |
| 2 | 8216121000 Главный цилиндр ручного тормоза | 1 | |
| 3 | 01254060126 Болт с шестигранной головкой M6×12 | 13 | |
| 4 | 01254060206 Болт с шестигранным фланцем 6x20 | 1 | |
| 5 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 6 | 15106010470 Тормозной стержень главного цилиндра | 1 | |
| 7 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 4 | |
| 8 | 01256100306 Болт с шестигранной головкой M10X30X1,25 | 4 | |
| 9 | 18806030000 Педаль тормоза | 1 | |
| 10 | 06119152805 Шайба φ28Xφ15.5X2.5 | 1 | |
| 11 | 07031120004 Стопорное кольцо | 1 | |
| 12 | 19306010020 Диск тормозной передний | 2 | |
| 13 | 17006010090 Зажим (для тормозной масляной трубки) | 11 | |
| 14 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 15 | 04612060026 Шестигранная контргайка с фланцем M6 | 1 | |
| 16 | 10106010520 Резиновая Втулка тормозного троса | 4 | |
| 17 | 10406010090 Зажим тормозного топливного шланга | 4 | |
| 18 | 18806010060 Передняя тормозная колодка Замена для 18806010080 Замена для SN270 Замена для SN306 | 2 | |
| 19 | 18806010080 Задняя тормозная колодка Замена для 18806010060 Замена для SN270 Замена для SN306 | 2 | |
| 20 | 935381000F Главный тормозной цилиндр | 1 | |
| 21 | 7210122000RD Суппорт тормозной передний левый | 1 | |
| 22 | 7210122000LD Суппорт тормозной передний правый | 1 | |
| 23 | 718262000L Суппорт тормозной задний левый (525) Замена для 818262000B | 1 | |
| 24 | 718262000R Суппорт тормозной задний правый(525) | 1 | |
| 25 | 18806010750 Клапан CBS | 1 | |
| 26 | 31400001U Задний тормозной тройник | 1 | |
| 27 | 9621483010-I Шланг переднего левого суппорта в сборе | 1 | |
| 28 | 9621483009-I Шланг переднего правого суппорта в сборе | 1 | |
| 29 | 9621483001-I Шланг Главного цилиндра ручного тормоза в сборе | 1 | |
| 30 | 19306010030 Тормозной диск задний | 2 | |
| 31 | 9621483004-I Шланг переднего главного цилиндра ножного тормоза в сборе | 1 | |
| 32 | 9621483007-I Шланг тормозной задний левый | 1 | |
| 33 | 9621483006-I Шланг тормозной задний правый | 1 | |
| 34 | 9310441059C Бачок тормозной жидкости | 1 | |
| 35 | 32300650 Шланг главного тормозного цилиндра | 1 | |
| 36 | 06111120016 Шайба φ11xφ20x1 | 4 |
Выхлопная система
Схема и детали · позиций: 26
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18807010970 Выхлопная труба передняя | 1 | |
| 2 | 04522080026 Стопорная гайка с шестигранным фланцем 8 | 4 | |
| 3 | 21040400101 Выхлопная прокладка | 1 | |
| 4 | 18807010980 Выхлопная труба задняя | 1 | |
| 5 | 18807010200 Глушитель в сборе без катализатора | 1 | |
| 6 | 01224080356 Болт с шестигранной головкой M8×35 | 2 | |
| 7 | 18802220000 Датчик кислорода | 1 | |
| 8 | 18507010340 Пружина выхлопной трубы | 8 | |
| 9 | 01254060166 Болт с шестигранной головкой M6×16 | 34 | |
| 10 | 18807011000 Тепловой экран выхлопной трубы передний правый | 1 | |
| 11 | 18807011010 Тепловой экран выхлопной трубы передний левый | 1 | |
| 12 | 18807011020 Тепловой экран выхлопной трубы средний правый | 1 | |
| 13 | 18807011030 Тепловой экран выхлопной трубы средний левый | 1 | |
| 14 | 18807011040 Тепловой экран выхлопной трубы задний правый | 1 | |
| 15 | 18807011050 Тепловой экран выхлопной трубы задний левый | 1 | |
| 16 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 16 | |
| 17 | 004-EN-1200-0001-00 Графитовая уплотнительная втулка (первый цилиндр) Замена для 18507010530 | 1 | |
| 18 | 18807010530 Кольцо глушителя большое | 1 | |
| 19 | 13607010190 Втулка подвесной шейки глушителя | 2 | |
| 20 | 13607010140 Резиновая втулка на глушителе | 2 | |
| 21 | 18807010910 Втулка резиновая глушителя верхняя | 3 | |
| 22 | 18807010310 Тепловой экран глушителя передний | 1 | |
| 23 | 18807010320 Тепловой экран глушителя задний | 1 | |
| 24 | 17007010790 Теплоизоляционная подушка | 16 | |
| 25 | 18807010790 Опорная прокладка для теплозащитного экрана | 1 | |
| 26 | 18807010110 Верхний тепловой экран глушителя | 1 |
Сиденья
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18814020350 Подушка сиденья | 1 | |
| 2 | 17014020010 Демпфер сидений (направляющий) | 2 | |
| 3 | 10114090430 Нижняя резина грузового отсека | 3 | |
| 5 | 01224080164 Фланцевый болт с шестигранной головкой M8X16 | 3 | |
| 6 | 18808830000 Опора сиденья | 1 |
Система охлаждения
Схема и детали · позиций: 14
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21062401601 Радиатор в сборе | 1 | |
| 2 | 01254060206 Болт с шестигранным фланцем 6x20 | 2 | |
| 3 | 18812050600 Хомут для зажима шланга | 1 | |
| 4 | 18812050290 Впускной патрубок радиатора | 1 | |
| 5 | 18812050300 Выпускная патрубок радиатора | 1 | |
| 6 | 18812050090 Зажим для трубы | 3 | |
| 7 | 18812050590 Хомут для зажима шланга | 3 | |
| 8 | 01254060256 Болт с шестигранной головкой M6×25 | 2 | |
| 9 | 21062402201 Нижний буфер радиатора | 1 | |
| 10 | 21062402401 Верхний буфер радиатора | 2 | |
| 11 | 21062402301 Втулка верхнего буфера радиатора | 2 | |
| 12 | 10109380030 Хомут поддерживающий Ф30 | 1 | |
| 13 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 14 | 04612060026 Шестигранная контргайка с фланцем M6 | 1 |
Электрооборудование
Схема и детали · позиций: 40
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18809010580 Главный жгут проводов (центральная проводка) в сборе 625 MAX | 1 | |
| 2 | 18814150341 Реле лебедки и соединительные провода в сборе | 1 | |
| 3 | 18809370000 Блок BCM | 1 | |
| 4 | 10914150010 Крышка коробки контроллера лебедки | 1 | |
| 5 | 17009040000 Выключатель зажигания с ключами | 1 | |
| 6 | 17009300010 USB розетка | 1 | |
| 7 | 13609300001 Электрическая розетка | 1 | |
| 8 | 21140403402 Регулятор напряжения (высокая мощность) 2026 | 1 | |
| 9 | 18809350000 Реле стартера | 1 | |
| 10 | EBX20HL-BS Аккумуляторная батарея Leoch High Performance EBX20HL-BS, 18Ач, 0/1 Замена для 17009090000 Замена для 6MTC-20AGM Замена для YTX20HL-BS | 1 | |
| 11 | 18802200580 Электронный блок управления (ЭБУ) Bosch без ограничения скорости | 1 | |
| 12 | 06819060004 Стопорная шайба для наружных зубьев | 2 | |
| 13 | 16109100001 Звуковой сигнал | 1 | |
| 14 | 18802230000 Катушка зажигания | 2 | |
| 15 | 18802240000 Кабель свечи зажигания | 2 | |
| 16 | 18809160580 Панель приборов . Дисплей 6.86 дюймов. | 1 | |
| 17 | 18809010100 Провод массы | 1 | |
| 18 | 18809010090 Провод стартера | 1 | |
| 19 | 17314250130 Ручка управления передней лебедкой | 1 | |
| 20 | 90103040057 Металлические пластинчатые стяжки на молнии | 2 | |
| 21 | 01254060166 Болт с шестигранной головкой M6×16 | 7 | |
| 22 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 2 | |
| 23 | 04922060025 Пластинчатая гайка (длинная) M6 | 2 | |
| 24 | 01214060356 Болт с шестигранным фланцем 6 × 35 | 2 | |
| 25 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 26 | 18802230010 Катушка зажигания в сборе с проводом Замена для 100204303 | 1 | |
| 27 | 004-EL-3700-3330-00 Зуммер | 1 | |
| 28 | 90103040030 Нейлоновые кабельные Стяжки W8x250mm | 16 | |
| 29 | 90103040052 Кабельные стяжки 5*250 | 13 | |
| 30 | 90103040053 Пряжка Замена для 13210340210 | 5 | |
| 31 | 11904070030 Пружинный хомут φ8 | 2 | |
| 32 | 10109380020 Зажим для крепления жгута проводов 2-20 | 4 | |
| 33 | 17004070060 Зажим φ14,5 | 1 | |
| 34 | 18809160280 Заглушка-перемычка (короткозамыкатель) сигнализации покидания транспортного средства. | 1 | |
| 35 | 17008010190 Блокировка интерфейса питания прицепа | 1 | |
| 37 | 15109080050 Разъем электрический DJY7022Y-2-21 | 1 | |
| 38 | 15109080030 Разъем DJ7022Y-2-11 | 1 | |
| 39 | 15109080040 Разъем подсветки заднего номерного знака | 1 | |
| 40 | 16514240090 Уплотнительная пробка | 1 | |
| 41 | 17309160241 Кабель комбинации приборов (ЖК-прибор) Workcross | 1 |
Передняя облицовка
Схема и детали · позиций: 37
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17001220101 Защита внешней гранаты привода передняя левая | 1 | |
| 2 | 17001230101 Защита внешней гранаты привода правая, передняя | 1 | |
| 3 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 23 | |
| 4 | 18810630010 Передний ящик для хранения | 1 | |
| 5 | 04922060025 Пластинчатая гайка (длинная) M6 | 7 | |
| 6 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 8 | |
| 7 | 18810151890 Заглушка ящика для хранения | 2 | |
| 8 | 18810310100 Бачок с дополнительной крышкой | 1 | |
| 9 | 18810630020 Передняя крышка ящика для хранения | 1 | |
| 10 | 18810630030 Прокладка переднего ящика для хранения | 1 | |
| 11 | 18510410070 Ремень переднего ящика для хранения | 1 | |
| 12 | 18810630220 Крючок для фиксации переднего ящика левый | 1 | |
| 13 | 18810630230 Крючок для фиксации переднего ящика правый | 1 | |
| 14 | 18810630250 Пружина защелки замка переднего ящика левая | 1 | |
| 15 | 01224050255 Фланцевый болт с шестигранной головкой M5X25 | 2 | |
| 16 | 06119061805 Шайба 6,5×18×1 | 1 | |
| 17 | 18810330010 Внутренний грязевой щиток передний левый | 1 | |
| 18 | 18810330020 Внутренний грязевой щиток передний правый | 1 | |
| 19 | 18810330030 Внутренний грязевой щиток задний левый | 1 | |
| 20 | 18810330040 Внутренний грязевой щиток задний правый | 1 | |
| 21 | 10410190000 Нажимной штифт M8X15 | 16 | |
| 22 | 03434060164 Винт с шестигранной головкой M6×16 | 2 | |
| 23 | 18709160140 Кожух приборной панели | 1 | |
| 24 | 18709160330 Кронштейн крепления приборной панели | 1 | |
| 25 | 18810630320 Пружина защелки замка переднего ящика правая | 1 | |
| 26 | 03714420165 Саморезы Ст4,2×16 | 2 | |
| 27 | 18810630240 Опора ящика для хранения | 1 | |
| 28 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 1 | |
| 29 | 04612060026 Шестигранная контргайка с фланцем M6 | 1 | |
| 30 | 18810200010 Крыло переднее левое оранжевое | 1 | |
| 30 | 18810200030 Крыло переднее левое армейский зеленый | 1 | |
| 30 | 18810200050 Крыло переднее левое серый мрамор | 1 | |
| 30 | 18810200070 Крыло переднее левое камуфляж в виде кленового листа | 1 | |
| 31 | 18810200020 Крыло переднее правое оранжевое | 1 | |
| 31 | 18810200040 Крыло переднее правое армейский зеленый | 1 | |
| 31 | 18810200060 Крыло переднее правое серый мрамор | 1 | |
| 31 | 18810200080 Крыло переднее правое камуфляж в виде кленового листа | 1 |
Передняя облицовка
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18810030180 Панель передняя | 1 | |
| 2 | 18810030280 Передняя решетка | 1 | |
| 3 | 03734550124 Винт самонарезающий полукруглый с головкой Torx ST5.5×12 | 11 | |
| 4 | 18810050000 Защитная панель лебедки | 1 | |
| 5 | 17010030210 Фирменная табличка AODES | 1 | |
| 6 | 18809060030 Светодиодная фара левая | 1 | |
| 7 | 18809060040 Светодиодная фара правая | 1 | |
| 8 | 18809450010 Передний габаритный фонарь левый | 1 | |
| 9 | 18809450020 Передний габаритный фонарь правый | 1 | |
| 10 | 18809650010 Передний габаритный фонарь центральный | 1 | |
| 11 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 8 | |
| 12 | 04922060025 Пластинчатая гайка (длинная) M6 | 7 | |
| 13 | 16809060420 Пружина передней фары | 1 | |
| 14 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 6 | |
| 15 | 18514120040 Резиновое кольцо лобового стекла (боковое) | 2 |
Подножки
Схема и детали · позиций: 34
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18810080010 Подножка левая | 1 | |
| 2 | 18810080020 Подножка правая | 1 | |
| 3 | 04922060025 Пластинчатая гайка (длинная) M6 | 6 | |
| 4 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 31 | |
| 5 | 18810310000 Боковая крышка двигателя | 1 | |
| 6 | 18810310060 Крышка для обслуживания двигателя | 1 | |
| 7 | 18810203390 Средняя защитная панель, левая (серый) | 1 | |
| 7 | 18810203370 Средняя защитная панель, левая (Темно-зеленый) | 1 | |
| 7 | 18810203350 Средняя защитная панель, левая (оранжевая) | 1 | |
| 8 | 18810203400 Средняя защитная панель, правая (серый) | 1 | |
| 8 | 18810203380 Средняя защитная панель, правая (темно-зеленый) | 1 | |
| 8 | 18810203360 Средняя защитная панель, правая (оранжевая) | 1 | |
| 9 | 10410190000 Нажимной штифт M8X15 | 6 | |
| 10 | 18514120040 Резиновое кольцо лобового стекла (боковое) | 4 | |
| 11 | 18809010260 Держатель USB | 1 | |
| 12 | 18810770180 Панель боковая правая нижняя | 1 | |
| 13 | 18810270470 Панель подседельная | 1 | |
| 14 | 18810290750 Теплозащитная пленка для средней панели задняя | 1 | |
| 15 | 04512060127 Заклепка-гайка M6 | 4 | |
| 16 | 18808010060 Передняя нижняя защита | 1 | |
| 17 | 18808010080 Средняя нижняя защита | 1 | |
| 18 | 18808010070 Задняя нижняя защита | 1 | |
| 19 | 18810270120 Ящик для хранения малый | 1 | |
| 20 | 18809090130 Отсек для АКБ | 1 | |
| 21 | 03714420165 Саморезы Ст4,2×16 | 4 | |
| 22 | 18810360000 Панель переключения передач | 1 | |
| 23 | 01254060206 Болт с шестигранным фланцем 6x20 | 2 | |
| 24 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 2 | |
| 25 | 17000942000 Протектор зубчатый (для ног) | 4 | |
| 26 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 8 | |
| 27 | 04612060026 Шестигранная контргайка с фланцем M6 | 8 | |
| 28 | 001-EL-3700-0830-00 Декоративная панель | 3 | |
| 29 | 18810290800 Термоизоляционная пленка средней панели | 1 | |
| 30 | 18809050050 Переключатель выбора режима ATV525 | 1 |
Задняя облицовка
Схема и детали · позиций: 25
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18810203690 Крыло заднее левое оранжевое | 1 | |
| 1 | 18810203710 Крыло заднее левое армейский зеленый | 1 | |
| 1 | 18810203730 Крыло заднее левое серый мрамор | 1 | |
| 1 | 18810203750 Крыло заднее левое камуфляж кленовый лист | 1 | |
| 2 | 18810203760 Крыло заднее правое камуфляж кленовый лист | 1 | |
| 2 | 18810203700 Крыло заднее правое оранжевое | 1 | |
| 2 | 18810203720 Крыло заднее правое армейский зеленый | 1 | |
| 2 | 18810203740 Крыло заднее правое серый мрамор | 1 | |
| 3 | 18810610000 Задний центральный пластик | 1 | |
| 4 | 18810410000 Хвостовая пластина | 1 | |
| 5 | 18810610030 Длинная Задняя центральная накладка | 1 | |
| 6 | 18810203090 Крышка задней обшивки | 1 | |
| 7 | 18514120040 Резиновое кольцо лобового стекла (боковое) | 2 | |
| 8 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 2 | |
| 9 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 23 | |
| 10 | 04922060025 Пластинчатая гайка (длинная) M6 | 22 | |
| 11 | 03734550164 Саморезы ST5.5×16 | 11 | |
| 12 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 2 | |
| 13 | 18809070120 Задний фонарь левый Замена для 18809070121 | 1 | |
| 14 | 18809070130 Задний фонарь правый Замена для 18809070131 | 1 | |
| 15 | 18809450031 Задний габаритный фонарь левый | 1 | |
| 16 | 18809450041 Задний габаритный фонарь правый | 1 | |
| 17 | 18809650020 Задний габаритный фонарь центральный | 1 | |
| 18 | 13609180080 Отражающая пластина (красная) | 2 | |
| 19 | 04112050025 Стопорная гайка шестигранного фланца 6 | 2 |
Передняя лебёдка
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 17314150111 Лебёдка 3500 ATV 625 (синтетический трос) | 1 | |
| 2 | 01224080166 Болт с шестигранной головкой M8×16 | 4 | |
| 3 | 10914150081 Крюк | 1 | |
| 4 | 18814170071 Клюз жёлтый 2026 | 1 | |
| 4 | 18814170051 Клюз красный 2026 | 1 | |
| 4 | 19414170030 Клюз чёрный 2026 | 1 | |
| 5 | 03344080254 Винт с шестигранной головкой черный M8×25 | 2 | |
| 6 | 10908420081 Фаркоп (сцепное устройство) Замена для 10908420080 | 1 | |
| 7 | 10908420031 Штифт крепления крюка прицепа | 1 | |
| 8 | 10908420041 Шплинт для крюка прицепа (тип R) | 1 | |
| 9 | 13608420130 Шар сцепного устройства 2"(50,8 мм.) Замена для 17308420010 | 1 | |
| 10 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 11 | 13608420141 Талреп рычага прицепа | 1 | |
| 12 | 10914150091 Якорная веревка | 1 | |
| 13 | 17014160100 Защитная накладка лебедки | 1 |
Механизм переключения передач
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18811120000 Рычаг переключения передач | 1 | |
| 2 | 10109380020 Зажим для крепления жгута проводов 2-20 | 1 | |
| 3 | 07031090004 Стопорное кольцо (тип E) | 1 | |
| 4 | 17311050000 Рукоятка рычага переключения передач | 1 | |
| 5 | 18802050010 Коромысло переключения передач | 1 | |
| 6 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 7 | 18811030000 Троса переключения передач | 1 | |
| 8 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 9 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 10 | 04212060026 Шестигранная самоконтрящаяся гайка с фланцем М6 | 1 | |
| 11 | 01224060355 Фланцевый болт с шестигранной головкой M6X35 | 1 |
Усиленный бампер
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18808110070 Бампер передний большой | 1 | |
| 1 | 18808110040 Передний бампер (средний) | 1 | |
| 3 | 18808120250 Бампер передний верхний | 1 | |
| 4 | 18808130220 Бампер задний верхний | 1 | |
| 5 | 18808350010 Задний бампер | 1 | |
| 6 | 18808130010 Задняя площадка под верхний бампер | 1 | |
| 7 | 18808120010 Передняя площадка под верхний бампер | 1 | |
| 8 | 06119092005 Шайба φ8,5×φ20×2 | 2 | |
| 9 | 16108110010 Заглушка переднего бампера | 2 | |
| 10 | 18808110300 Передний бампер (облегченный / базовый) | 1 | |
| 11 | 18808350300 Задний бампер (облегченный / базовый) | 1 |
Ветровое стекло
Схема и детали · позиций: 10
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18814110010 Ветровое стекло | 1 | |
| 2 | 18814110520 Кронштейн ветрового стекла (правый) | 1 | |
| 3 | 18814110540 Фиксирующая пластина кронштейна ветрового стекла (правая) | 1 | |
| 4 | 18814110530 Фиксирующая пластина кронштейна ветрового стекла (левая) | 1 | |
| 5 | 18814110510 Кронштейн ветрового стекла (левый) | 1 | |
| 6 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 4 | |
| 7 | 13610202260 Круглая Резиновая Прокладка | 4 | |
| 8 | 18814110050 Втулка ветрового стекла | 4 | |
| 9 | 03344060256 Шестигранный болт M6×25 | 6 | |
| 10 | 04612060026 Шестигранная контргайка с фланцем M6 | 6 |
Предупреждающие таблички
Схема и детали · позиций: 0
Перечень деталей этого узла не опубликован в исходном каталоге.
Декоративные накладки
Схема и детали · позиций: 3
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18813041500 Наклейки ATV625 (оранжевый шрифт) | 1 | |
| 1 | 18813041480 Наклейки ATV625 (белый шрифт) | 1 | |
| 2 | 18813041490 Наклейки ATV625 (серебристый шрифт) | 1 |
Головка цилиндра в сборе
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100011540-0013 Болт M6×50 | 2 | |
| 2 | 100079393 Крышка термостата | 1 | |
| 3 | 100201768 Термостат | 1 | |
| 4 | 100079391-0001 Основание термостата | 1 | |
| 5 | 100716042 Уплотнительное кольцо φ27×2,5 | 1 | |
| 6 | 100097091 Датчик Температуры Охлаждающей Жидкости CG200-A | 1 | |
| 7 | 100834782-0002 Сливная пробка (M12х15, шаг резьбы 1.5) | 1 | |
| 8 | 100106548 Шайба φ12.1×2×φ20 | 1 | |
| 9 | 100079445-0002 Крышка головки блока цилиндров ATV625 пластиковая черная | 1 | |
| 10 | 100079432 Прокладка головки блока цилиндров ATV500 | 1 | |
| 11 | 100818527-0001 Головка цилиндра в сборе ATV625 | 1 | |
| 12 | 100100449-0003 Болт M8×44 | 2 | |
| 13 | 100079462 Свеча зажигания ATV500 NGK DCPR8E | 1 | |
| 14 | 100089074-0002 Болт крышки головки блока цилиндров ATV500 M6×40 | 4 | |
| 15 | 100081285-0001 Болт M6×132 | 2 | |
| 16 | 100079427-0001 Болт головки блока цилиндров ATV500 M10×190-1.5 | 4 | |
| 17 | 100106393 Шайба φ10,5×2×φ20 | 4 |
Блок цилиндров в сборе
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079365 Прокладка головки блока цилиндров ATV500 | 1 | |
| 2 | 100100909 Штифт φ5×11,8 | 4 | |
| 3 | 100079367 Прокладка натяжителя цепи | 1 | |
| 4 | 100079456 Натяжитель цепи ГРМ ATV500 | 1 | |
| 5 | 100011534-0009 Болт M6×25 | 2 | |
| 6 | 100106538 Шайба φ6,2×1,5×φ13 | 1 | |
| 7 | 100055592-0008 Болт M6×10 | 1 | |
| 8 | 100079366 Прокладка блока цилиндров ATV500 | 1 | |
| 9 | 100811494-0002 Блок цилиндров в сборе ATV625 | 1 |
Газораспределительный механизм
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100102761 Шайба φ12.2×0.5×φ20 | 4 | |
| 2 | 100079439 Коромысло выпускного клапана ATV500 | 1 | |
| 3 | 100079436 Вал коромысел ATV500 | 2 | |
| 4 | 100811956 Коромысло впускного клапана в сборе (рокер) ATV625 | 1 | |
| 5 | 100079435 Упорная пластина распредвала ATV500 | 1 | |
| 6 | 100055591-0009 Болт M6×12 | 1 | |
| 7 | 100811948 Распределительный вал в сборе ATV625 | 1 | |
| 8 | 100079399 Башмак натяжителя цепи ATV500 | 1 | |
| 9 | 100079408 Цепь ГРМ ATV500 цепь 9×122 зубчатая | 1 | |
| 10 | 100079428 Болт | 1 | |
| 11 | 100079398 Направляющая цепи ГРМ ATV500 | 1 | |
| 12 | 100011319-0001 Болт M8×32 | 1 | |
| 13 | 100079479 Редукционный клапан распределительного вала ATV500 | 1 | |
| 14 | 100031911-0004 Болт M6×10 | 2 | |
| 15 | 100079478 Ведомая звездочка ГРМ ATV500 | 1 | |
| 16 | 100811951 Выпускной клапан ATV625 | 2 | |
| 17 | 100811954 Нижняя опорная тарелка пружины клапана ATV625 | 4 | |
| 18 | 100105336 Маслосъемный колпачок в сборе | 4 | |
| 19 | 100079385 Пружина клапана ATV500 | 4 | |
| 20 | 100811953 Верхняя опорная тарелка пружины клапана ATV625 | 4 | |
| 21 | 100820680 Сухарь клапана ATV625 | 8 | |
| 22 | 100811950 Впускной клапан ATV625 | 2 |
Картер двигателя
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079454-0001 Крышка правого картера двигателя ATV500 пластиковая черная | 1 | |
| 2 | 100079397 Прокладка правой крышки ATV500 | 1 | |
| 3 | 100079447 Сальник 32×55×10 | 1 | |
| 4 | 100079394 Вкладыш коленвала ATV500 | 2 | |
| 5 | 100079419-0001 Правый картер ДВС ATV500 | 1 | |
| 6 | 100079406-0001 Болт M14×1,5×12 | 1 | |
| 7 | 100106552 Шайба φ14×1.5×φ20 | 1 | |
| 8 | 100101211 Штифт φ8×14×φ7 | 2 | |
| 9 | 100079364 Прокладка картера ATV500 правая передняя | 1 | |
| 10 | 100079363 Прокладка картера ATV500 правая задняя | 1 | |
| 11 | 100079375 Воздушный дефлектор ATV500 | 1 | |
| 12 | 100055591-0009 Болт M6×12 | 4 | |
| 13 | 100106563 Шайба φ6.2×1×φ12 | 1 | |
| 14 | 100055588-0008 Болт M6×20 | 4 | |
| 15 | 100011536-0011 Болт M6×30 | 4 | |
| 16 | 100033118-0001 Болт M6×40 | 7 | |
| 17 | 100089074-0002 Болт крышки головки блока цилиндров ATV500 M6×40 | 8 |
Механизм электростартера
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079387 Зубчатый вал ATV500 | 1 | |
| 2 | 100079470 Зубчатое колесо малое ATV500 | 1 | |
| 3 | 100820915 Большая шестерня стартера в сборе (ведомая шестерня электростартера) ATV625 | 1 | |
| 4 | 100079467-0004 Стартер ATV500 | 1 | |
| 5 | 100011533-0007 Болт M6×22 | 2 |
Магнето
Схема и детали · позиций: 7
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079466 Муфта свободного хода ATV500 | 1 | |
| 2 | 100811146 Ротор магнето в сборе (генератора) (12V, 18 полюсов, с 1 выступом/датчиком) | 1 | |
| 3 | 100100499-0002 Болт M8×18 | 6 | |
| 4 | 100811147-0001 Статор магнето в сборе (генератора) (12V, 18 полюсов, трехфазный, полнопериодный постоянного тока) | 1 | |
| 5 | 100079372 Крепежная пластина для провода Магнето ATV500 | 1 | |
| 6 | 100055592-0008 Болт M6×10 | 1 | |
| 7 | 100011536-0011 Болт M6×30 | 3 |
Картер двигателя
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100055589-0012 Болт M6×16 | 3 | |
| 2 | 100811126-0001 Крышка ATV 625 | 1 | |
| 5 | 100079430 Уплотнительное кольцо φ48×2,5 | 1 | |
| 6 | 100011531-0012 Болт M6×18 | 3 | |
| 7 | 100088815-0001 Крышка масляного фильтра ATV500 | 1 | |
| 8 | 100079429 Уплотнительное кольцо φ62×2,5 | 1 | |
| 9 | 100079378 Масляный фильтр ATV500 | 1 | |
| 10 | 100079563 Стальной шарик φ13.494 | 1 | |
| 11 | 100033118-0001 Болт M6×40 | 16 | |
| 12 | 100011544-0010 Болт M6×75 | 2 | |
| 13 | 100031967-0009 Болт с увеличенным фланцем M6х16, стандарт GB16674 | 1 | |
| 14 | 100079404 Датчик положения коленвала ATV500 | 1 | |
| 15 | 100101211 Штифт φ8×14×φ7 | 2 | |
| 16 | 100079362 Прокладка левой крышки картера ATV500 | 1 | |
| 17 | 100100971 Подшипник 6000 | 1 | |
| 18 | 100208940 Сальник 10×20×5 | 1 | |
| 19 | 100201478 Сальник помпы Pathcross 525 | 1 | |
| 20 | 100011094 Стопорное кольцо 10 | 1 | |
| 21 | 100086905 Вал водяного насоса ATV500 | 1 | |
| 22 | 100811137 Крыльчатка водяного насоса (помпы) ATV625 | 1 | |
| 23 | 100107699 Уплотнительное кольцо φ19×2,5 | 1 | |
| 24 | 100079384 Пружина предохранительного клапана давления масла ATV500 | 1 | |
| 25 | 100079433 Прокладка крышки водяного насоса ATV500 | 1 | |
| 26 | 100079461-0001 Крышка клапана сброса давления ATV500 | 1 | |
| 27 | 100106563 Шайба φ6.2×1×φ12 | 1 | |
| 28 | 100055591-0009 Болт M6×12 | 1 | |
| 29 | 100011533-0007 Болт M6×22 | 5 | |
| 31 | 100079481-0001 Крышка водяного насоса ATV500 | 1 | |
| 32 | 100831732 Вентиляционная трубка картера | 1 | |
| 33 | 100826419-0001 Передняя часть левой крышки картера | 1 |
Картер двигателя
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079448 Сальник φ30×φ45×8 | 1 | |
| 2 | 100160369 Подшипник 6203 | 1 | |
| 3 | 100059253 Подшипник 63/22-RS | 1 | |
| 4 | 100084174 Подшипник 5206_C3 | 1 | |
| 5 | 100079395 Вкладыш коленвала ATV500 нижний | 1 | |
| 6 | 100079396 Вкладыш коленвала ATV500 верхний | 1 | |
| 7 | 100079443-0001 Правый картер ДВС ATV500 | 1 | |
| 8 | 100810984 Датчик давления масла | 1 | |
| 9 | 100053725 Шайба,φ10×1,5×φ17 | 1 | |
| 10 | 100011540-0013 Болт M6×50 | 8 | |
| 11 | 100011331-0005 Болт M8×50 | 2 | |
| 12 | 100079446 Сальник φ34×φ61×9 | 1 | |
| 13 | 100079426 Стопорная гайка | 1 | |
| 14 | 100100725 Масляная форсунка VESPA125 | 1 | |
| 15 | 100011378-0003 Болт с шестигранной фланцевой головкой M10х1.25, стандарт GB5789 | 2 | |
| 16 | 100079368 Шайба φ10,3×4×φ27 | 2 | |
| 17 | 100107728 Уплотнительное кольцо φ25×2,4 | 2 | |
| 18 | 100079472-0001 Фланец переднего выходного вала ATV500 | 2 | |
| 19 | 100010776 Подшипник 6205 | 1 | |
| 20 | 100079354 Задний выходной вал ATV500 | 1 | |
| 21 | 100079474 Шестерня выходного вала | 1 | |
| 22 | 100101102 Подшипник 6207_C3Spx1 | 1 | |
| 23 | 100080916 Уплотнительное кольцо φ90×2,5 | 1 | |
| 24 | 100081523 Стопорная гайка M65×6 | 1 | |
| 25 | 100079105 Подшипник 6305 | 1 | |
| 26 | 100079434 Сальник φ35×φ50×7 | 1 | |
| 27 | 100081276-0001 Крышка заднего выходного вала ATV500 | 1 | |
| 28 | 100011317-0003 Болт M8×28 | 4 | |
| 29 | 100079377-0001 Комплект переключателя переключения передач | 1 | |
| 30 | 100031967-0009 Болт с увеличенным фланцем M6х16, стандарт GB16674 | 2 | |
| 31 | 100072663 Зажим | 1 | |
| 32 | 100079473 Прижимная пластина сальника задней крышки картера (выходного вала) ATV500 | 1 |
Картер двигателя
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100011534-0009 Болт M6×25 | 3 | |
| 2 | 100031957-0012 Болт M6×32 | 1 | |
| 3 | 100079449 Сальник φ15×φ25×5 | 1 | |
| 4 | 100079379-0001 Крышка крепления рычага переключения передач ATV500 | 1 | |
| 5 | 100079361 Прокладка крышки крепления рычага переключения передач ATV500 | 1 | |
| 6 | 100101211 Штифт φ8×14×φ7 | 1 | |
| 7 | 100011537-0002 Болт M6×35 | 1 | |
| 8 | 100053259 Стопорная пластина | 1 | |
| 9 | 100079463-0001 Рычаг переключения передач в сборе ATV625 | 1 | |
| 10 | 100789812 Датчик скорости ATV500 | 1 | |
| 11 | 100011570-0012 Болт с увеличенным фланцем M6х12, стандарт GB16674 | 1 | |
| 12 | 100011520-0002 Болт M5×16 | 3 | |
| 13 | 100080855 Масляный насос ATV500 | 1 | |
| 14 | 100055591-0009 Болт M6×12 | 2 | |
| 15 | 100079374 Крышка шестерни масляного насоса ATV500 | 1 | |
| 16 | 100080856 Шестерня масляного насоса ATV500 | 1 | |
| 17 | 100011331-0005 Болт M8×50 | 2 | |
| 18 | 100011542-0013 Болт M6×60 | 7 | |
| 19 | 100101209 Штифт φ8×10×φ6.6 | 1 |
Картер двигателя
Схема и детали · позиций: 41
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079455-0001 Масляный щуп ATV500 | 1 | |
| 2 | 100079444-0001 Левый картер ДВС ATV500 | 1 | |
| 3 | 100079406 Болт масляного канала M14×1.5×12 | 2 | |
| 5 | 100059253 Подшипник 63/22-RS | 1 | |
| 6 | 100300390 Уплотнительное кольцо φ10×1,6 | 1 | |
| 7 | 100010557 Штифт φ10×14 | 3 | |
| 8 | 100079416 Вилка ATV500 в сборе | 1 | |
| 9 | 100079417 Привод барабана переключения передач ATV500 | 1 | |
| 10 | 100079371 Пластина стояночного тормоза ATV500 | 1 | |
| 11 | 100079396 Вкладыш коленвала ATV500 верхний | 1 | |
| 12 | 100079395 Вкладыш коленвала ATV500 нижний | 1 | |
| 13 | 100055591-0009 Болт M6×12 | 4 | |
| 14 | 100079453 Прокладка крышки масляного канала ATV500 | 1 | |
| 15 | 100079373 Крышка масляного канала ATV500 | 1 | |
| 16 | 100160369 Подшипник 6203 | 1 | |
| 17 | 100100984 Подшипник 6202 | 1 | |
| 18 | 100011330-0002 Болт M8×48 | 1 | |
| 19 | 100011102 Стопорное кольцо 20 (диаметр вала 20, внутренний диаметр 18,5) | 1 | |
| 21 | 100079388 Поворотное промежуточное колесо передачи заднего хода | 1 | |
| 22 | 100079464 Подшипник игольчаты 20×25×12 | 1 | |
| 23 | 100079369 Шайба φ20.5×1.5×φ30 | 1 | |
| 24 | 100785328 Реверсивное направляющее колесо ATV500 | 1 | |
| 25 | 100011317-0003 Болт M8×28 | 4 | |
| 26 | 100080857 Стопорная гайка M22×8 | 1 | |
| 27 | 100081281 Выходной активный конус в сборе | 1 | |
| 28 | 100081286-0001 Болт M8×20 | 4 | |
| 29 | 100081277 Перегородка подшипника выходного вала | 2 | |
| 30 | 100081278-0001 Крышка конической передачи ATV500 | 1 | |
| 31 | 100079105 Подшипник 6305 | 1 | |
| 32 | 100785325 Выходная ведомая шестереня ATV500 | 1 | |
| 33 | 100054649 Подшипник 6303_C3 | 1 | |
| 34 | 100055588-0008 Болт M6×20 | 3 | |
| 35 | 100054898-0002 Пробка для слива масла | 1 | |
| 36 | 100106548 Шайба φ12.1×2×φ20 | 1 | |
| 37 | 100079458-0001 Крышка масляного фильтра ATV500 | 1 | |
| 38 | 100079429 Уплотнительное кольцо φ62×2,5 | 1 | |
| 39 | 100079376 Фильтр грубой очистки масла ATV500 | 1 | |
| 40 | 100079424-0001 Болт M14×1.5×23 | 1 | |
| 41 | 100106552 Шайба φ14×1.5×φ20 | 1 | |
| 42 | 100010937 Стальной шарик φ9.5 | 1 | |
| 43 | 100079383 Пружина | 1 |
Коленчатый вал, поршень и балансирный вал
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100817980 Комплект поршневых колец ATV625 | 1 | |
| 2 | 100812731 Поршень ATV625 | 1 | |
| 3 | 100079441 Стопорное кольцо поршневого пальца ATV500 | 2 | |
| 4 | 100812732 Поршневой палец ATV625 | 1 | |
| 5 | 100812637 Балансирный вал в сборе ATV625 | 1 | |
| 6 | 100812641 Коленчатый вал с шатуном в сборе ATV625 | 1 | |
| 7 | 100100645 Шпонка сегментная (полукруглая) CG125D | 1 | |
| 8 | 100811125 Втулка вала ротора магнето (генератора) ATV625 | 1 | |
| 9 | 100811148 Болт крепления магнето ATV625 M12х1.25х35 | 1 |
Трансмиссия
Схема и детали · позиций: 12
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100822566 Стопорный болт ведущего шкива вариатора M12х1.5 | 1 | |
| 2 | 100823126 Ведущий шкив вариатора в сборе ATV625 | 1 | |
| 5 | 100079409 Ремень вариатора ATV500 Замена для 100079409_Optibelt | 1 | |
| 6 | 100785338 Шестерня низкой скорости промежуточного вала ATV500 | 1 | |
| 7 | 100785342 Шестреня высокой передачи промежуточного вала ATV500 | 1 | |
| 8 | 100785343 Выходная шестерня промежуточного вала ATV500 | 1 | |
| 9 | 100785344 Шестерня заднего хода промежуточного вала ATV500 | 1 | |
| 10 | 100785345 Парковочное устройство ATV500 | 1 | |
| 11 | 100785335 Комплект главного и вторичного вала ATV500 | 1 | |
| 12 | 100785336 Главный вал ATV500 | 1 | |
| 13 | 100079420 Стопорная гайка M20×20 | 1 | |
| 14 | 100823127 Ведомый шкив вариатора в сборе ATV625 | 1 |
Электрооборудование
Схема и детали · позиций: 10
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100805155 Дроссельная заслонки ATV500 Замена для 100078759 | 1 | |
| 2 | 100806050 Прижимная крышка топливной форсунки инжектора ATV625 | 1 | |
| 3 | 100761844 Форсунка топливная ATV500 Замена для 100085031 | 1 | |
| 4 | 100096995 Прокладка впускного коллектора / патрубка (ATV500) | 1 | |
| 5 | 100055589-0012 Болт M6×16 | 2 | |
| 6 | 100750176 Датчик давления и температуры впускного воздуха NC250 EFI Замена для 100062907 | 1 | |
| 7 | 100011550-0008 Болт с уменьшенным фланцем (стандарт GB16674) | 2 | |
| 8 | 100806048 Впускной патрубок (коллектор) инжектора ATV625 | 1 | |
| 9 | 100806049 Соединитель впускной трубы резиновый Замена для 100061242 | 1 | |
| 10 | 100806051 Хомута впускной трубы Замена для 100105385 | 1 |
