Запчасти AODES WorkCross 550 · 2026
Справочный каталог: 50 узлов. Выберите раздел или найдите деталь по артикулу. В таблицах указаны номера позиций на схемах и количество деталей в конкретном узле.
Год каталога: 2026. Перед подбором сверяйте модель, год и VIN техники.
Разделов: 50
Совпадений нет. Проверьте артикул или попробуйте другое название.
- Передняя подвеска
- Задняя подвеска
- Передний привод
- Передний редуктор
- Задний привод
- Передний редуктор
- Рулевое управление с электроусилителем
- Топливная система

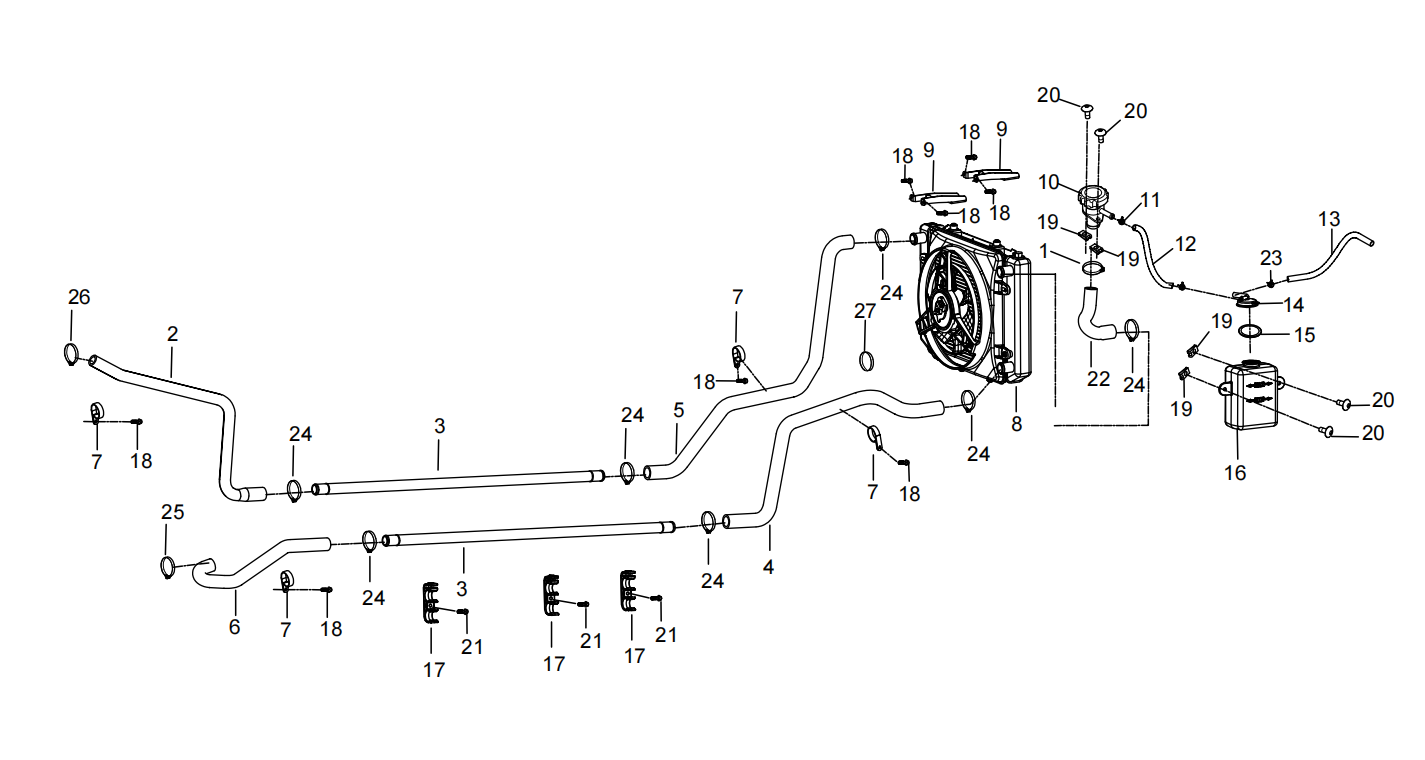

- Система охлаждения
- Воздушный фильтр и система вентиляции вариатора

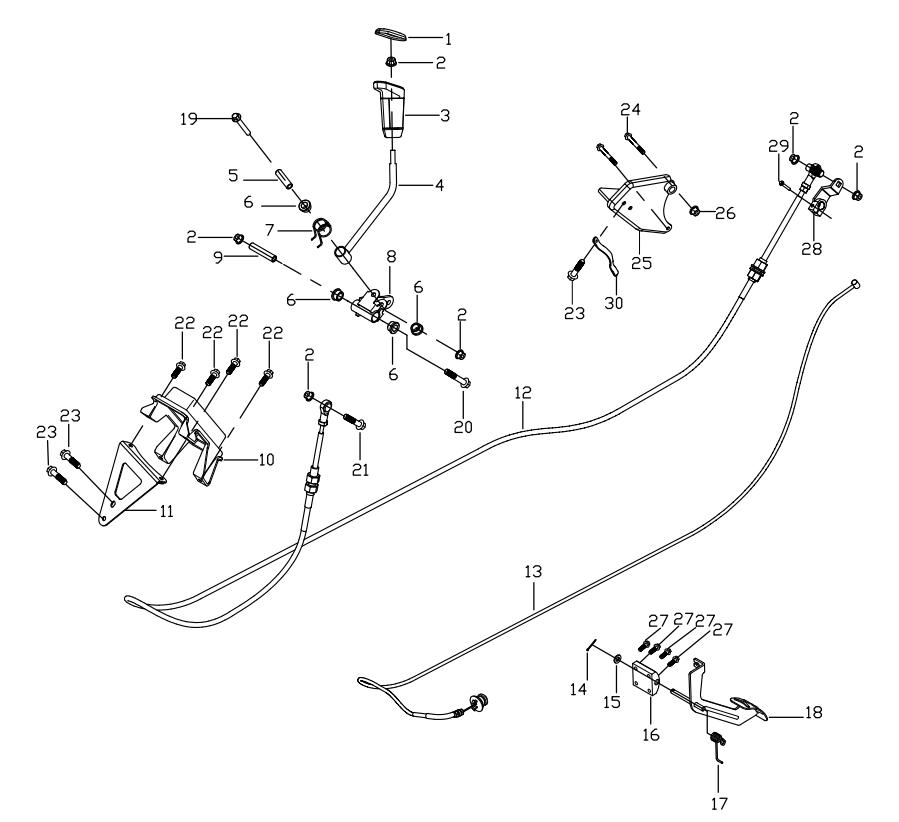

- Механизм переключения передач и управление дросселем

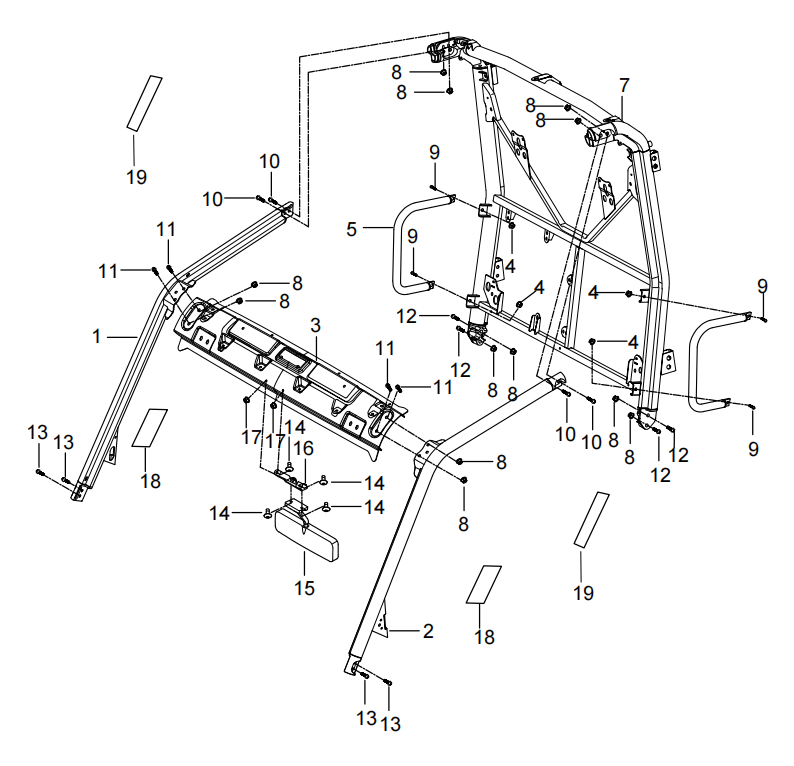

- Каркас безопасности
- Крыша
- Выхлопная система

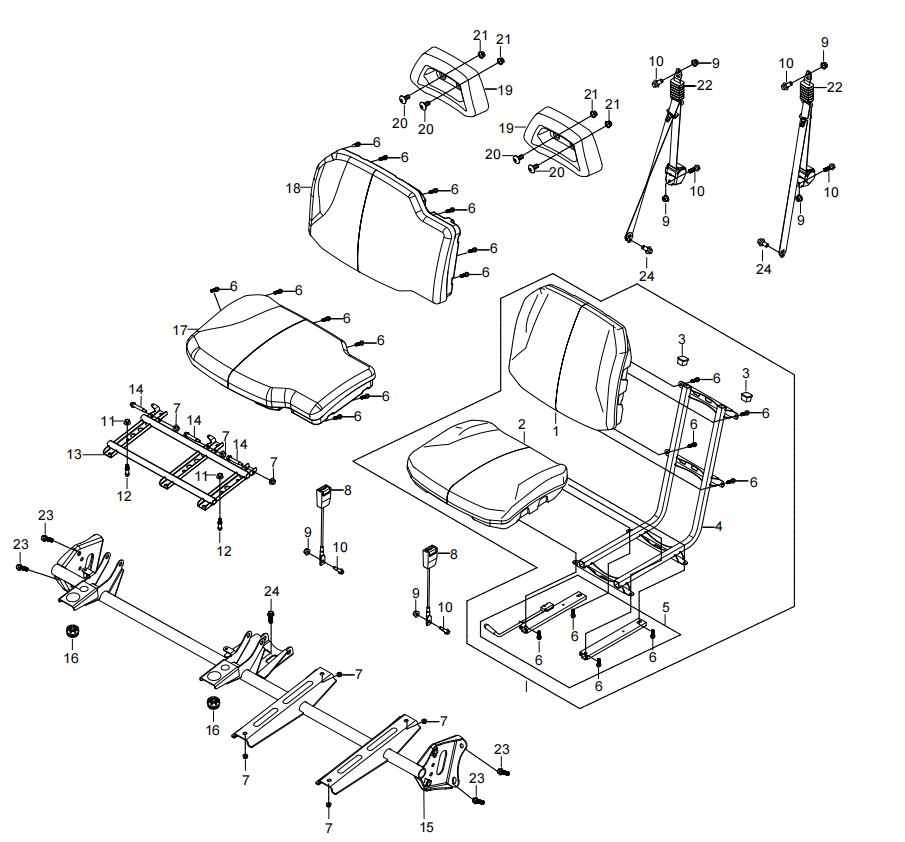

- Сиденья — двухдверная версия
- Рама
- Тормозная система
- Передняя панель кузова

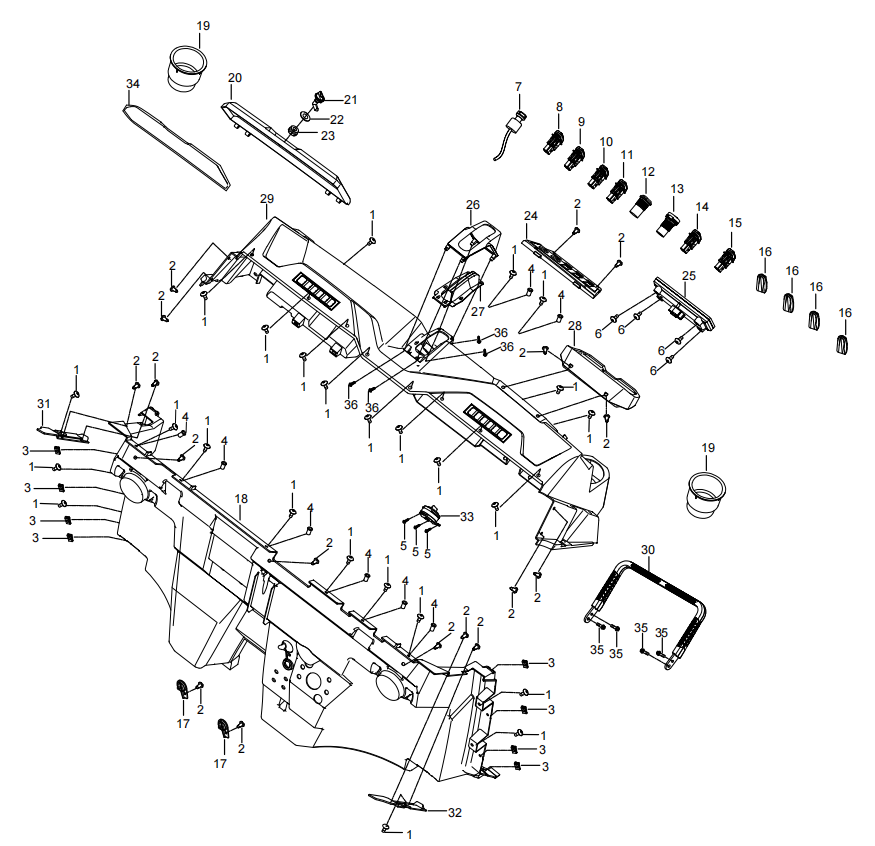

- Панель приборов

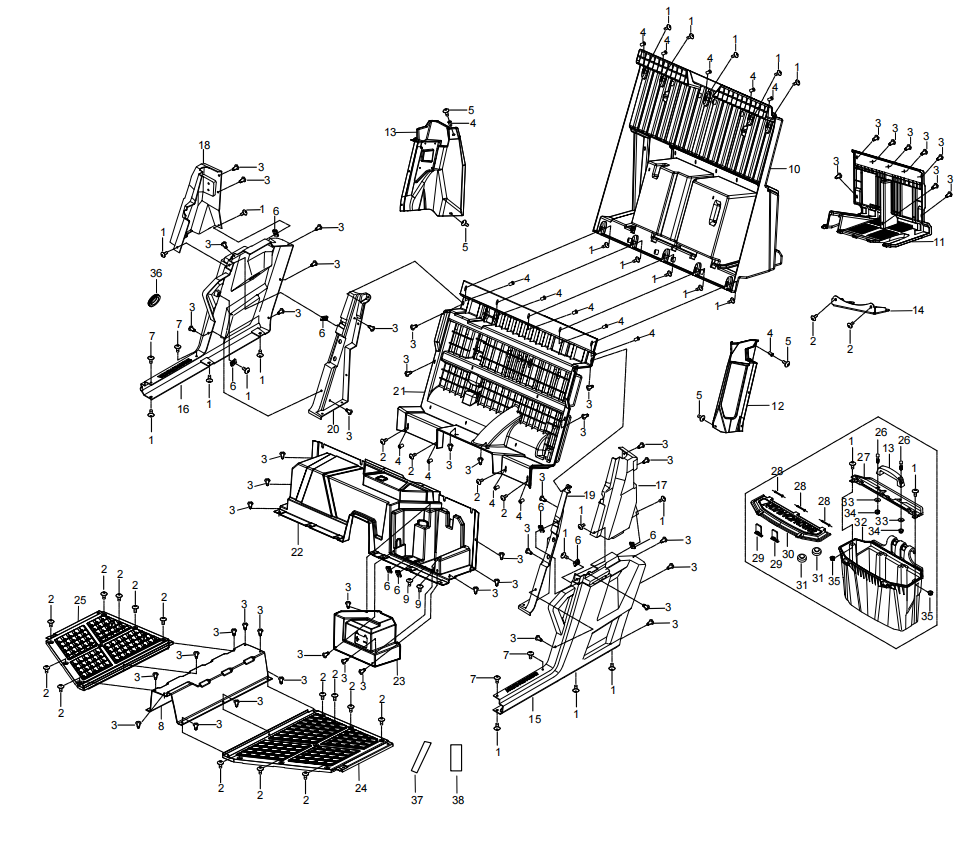

- Задние крылья и подножки
- Передняя лебёдка и бампер
- Грузовая платформа
- Электрооборудование

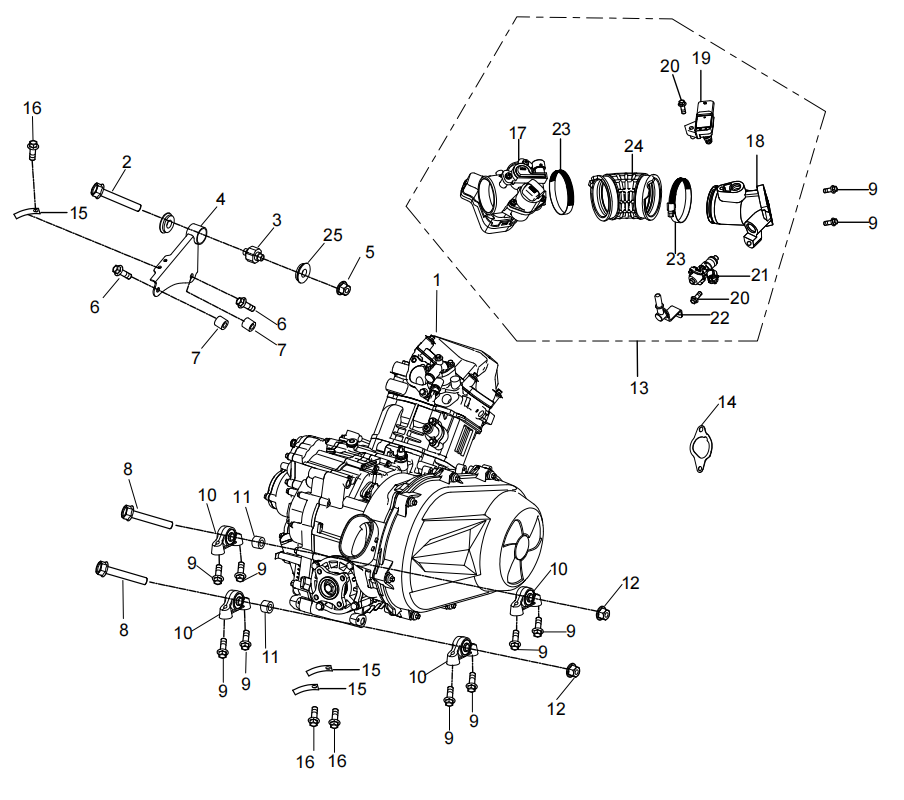

- Двигатель
- Передняя дверь
- Передняя дверь
- Передняя дверь
- Передняя дверь
- Передняя дверь
- Передняя дверь
- Передняя дверь
- Передняя дверь
- Передние двери
- Переднее и заднее стекло
- Комплект наклеек

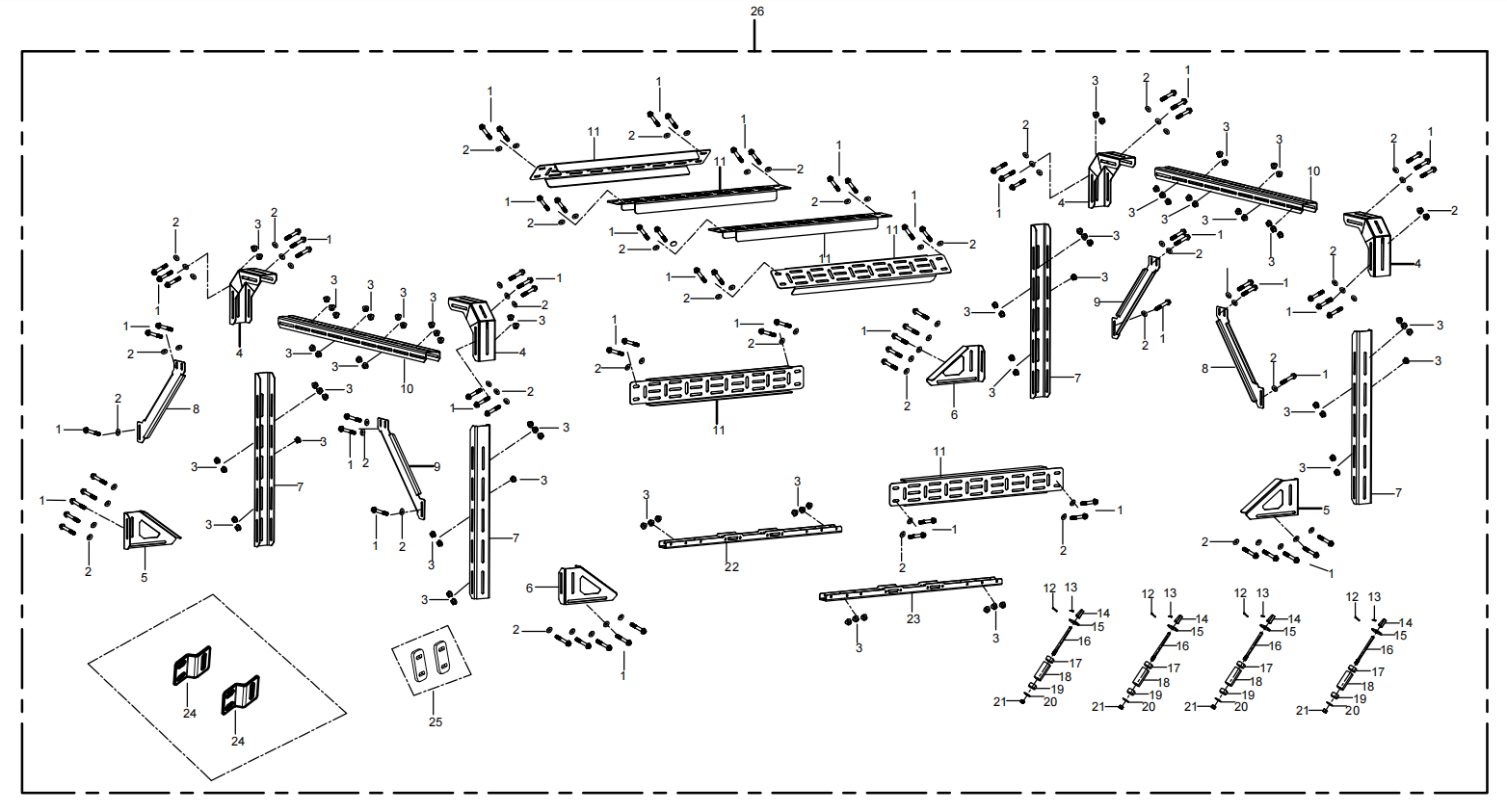

- Откидной передний багажник
- Откидной передний багажник
- Откидной передний багажник
- Головка цилиндра
- Блок цилиндров
- Газораспределительный механизм
- Картер двигателя
- Механизм электростартера
- Магнето в сборе
- Картер двигателя
- Картер двигателя
- Картер двигателя
- Картер двигателя
- Коленчатый вал, поршень и балансирный вал
- Механизм переключения передач
Передняя подвеска
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 16801080070 Защита переднего рычага (со стороны водителя) | 1 | |
| 2 | 13601070030 Шайба втулки рычага | 16 | |
| 3 | 10401070020 Втулка рычага | 16 | |
| 4 | 13601070011 Втулка А-образного рычага Замена для 13601070010 | 8 | |
| 5 | 10901070090 Пресс-масленка | 8 | |
| 6 | 10401180000 Шаровой шарнир φ32 Замена для 10401180000HP | 2 | |
| 11 | 10401190000 Шаровой шарнир ф34 Замена для 10401190000НР | 2 | |
| 14 | 07011550004 упругое стопорное кольцо для отверстия | 2 | |
| 15 | 09560305532 Подшипник ступицы DAC305532-2RSC1 | 2 | |
| 17 | 16801090070 Передний рычаг защиты (со стороны пассажира) | 1 | |
| 18 | 07031340004 Стопорное кольцо φ34 | 2 | |
| 19 | 07031320004 Стопорное кольцо φ32 | 2 | |
| 20 | 04724120026 Замковая гайка M12X1,25 | 4 | |
| 21 | 05011250255 Шплинт φ2,5X25 | 4 | |
| 22 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 23 | 01256100756 Болт с шестигранной головкой с фланцем М10*75 | 8 | |
| 24 | 04622100026 Контргайка фланца Heagon M10X1,25 | 4 | |
| 25 | 01256100656 Болт с шестигранной головкой M10×65×1,25 | 2 | |
| 26 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 2 |
Задняя подвеска
Схема и детали · позиций: 27
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19301210060 Задний стабилизатор поперечной устойчивости | 1 | |
| 2 | 10901070090 Пресс-масленка | 14 | |
| 3 | 16801210030 Зажим стабилизатора поперечной устойчивости | 2 | |
| 4 | 17001210040 Втулки заднего поперечного стабилизатора | 2 | |
| 5 | 16801210080 Опорная пластина стабилизатора поперечной устойчивости | 2 | |
| 6 | 10701210050 Стойка стабилизатора, задняя правая | 1 | |
| 7 | 19301SR0031 Задний амортизатор | 1 | |
| 8 | 13601070030 Шайба втулки рычага | 16 | |
| 9 | 10401070020 Втулка рычага | 16 | |
| 10 | 13601070011 Втулка А-образного рычага Замена для 13601070010 | 8 | |
| 11 | 19301110000 Рычаг задней подвески верхний правый | 1 | |
| 12 | 19301130020 Рычаг задней подвески нижний правый | 1 | |
| 13 | 19301100000 Рычаг задней подвески верхний левый | 1 | |
| 14 | 19301120020 Рычаг задней подвески нижний левый | 1 | |
| 15 | 19301200060 Поворотный кулак правый в сборе | 1 | |
| 16 | 19301200050 Поворотный кулак левый в сборе | 1 | |
| 17 | 09560305532 Подшипник ступицы DAC305532-2RSC1 | 2 | |
| 18 | 07011550004 упругое стопорное кольцо для отверстия | 2 | |
| 19 | 19301200030 Втулка заднего кулака | 8 | |
| 20 | 19301200040 Гильза заднего кулака | 4 | |
| 21 | 10701210010 Стойка стабилизатора, задняя левая | 1 | |
| 22 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 23 | 06619081405 Шайба - гровер М8 | 4 | |
| 24 | 04522100026 Гайка шестигранная самоконтрящаяся с фланцем M10x1.25 | 1 | |
| 25 | 01256100756 Болт с шестигранной головкой с фланцем М10*75 | 8 | |
| 26 | 01256100556 Болт с шестигранной головкой M10X55X1,25 | 2 | |
| 27 | 01256100956 Болт с шестигранной головкой M10X95X1,25 | 4 |

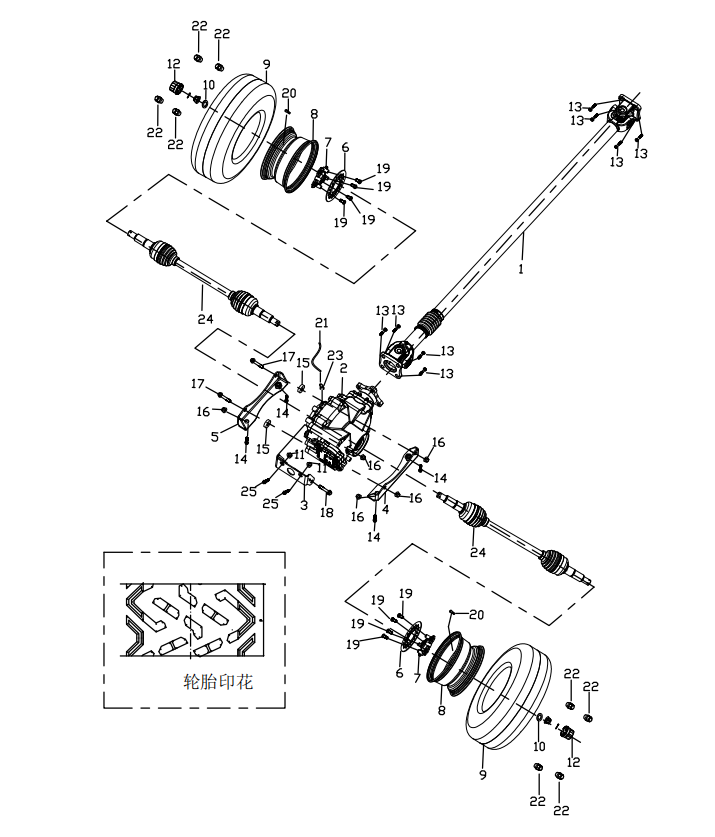

Передний привод
Схема и детали · позиций: 25
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19303110000 Передний приводной вал | 1 | |
| 2 | 19303100000 Передний дифференциал в сборе | 1 | |
| 3 | 19308250100 Пластина крепления переднего моста верхняя | 1 | |
| 4 | 19308250110 Пластина крепления переднего моста нижняя, левая | 1 | |
| 5 | 19308250120 Пластина крепления переднего моста нижняя, правая | 1 | |
| 6 | 19306010040 Передний тормозной диск | 1 | |
| 7 | 18801030000 Ступица колеса | 2 | |
| 8 | 16805030400 Передний обод 14X7 | 2 | |
| 8 | 18805030110 Передний литой колесный диск 12*6 | 2 | |
| 8 | 18805030530 Передний стальной диск 12*6 ЕТ+25 | 2 | |
| 10 | 19301230010 Шайба тарельчатая (φ20.5×φ40×3) | 2 | |
| 11 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 12 | 18805040410 Колпачок колеса | 2 | |
| 13 | 03344100255 Винт с шестигранной головкой M10×25 ×1,25 | 8 | |
| 14 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 4 | |
| 16 | 04622100026 Контргайка фланца Heagon M10X1,25 | 4 | |
| 17 | 01256101356 Болт шестигранный с фланцем M10×135×1.25 | 2 | |
| 18 | 01256101256 Болт с шестигранной головкой M10X125X1,25 | 1 | |
| 19 | 01826080205 Болт с внутренним шестигранником M8X20 | 8 | |
| 20 | 10405230030 Вентиль | 2 | |
| 21 | 16803100920 Вентиляционная труба переднего моста (L=500 мм) | 1 | |
| 22 | 04322100021 Колесная гайка M10×1.25 Замена для 04332100021 | 8 | |
| 23 | 11904070030 Пружинный хомут φ8 | 1 | |
| 24 | 19301230000 Привод передний в сборе | 1 | |
| 25 | 01214080256 Болт шестигранный с увеличенным фланцем M8×25 | 2 |

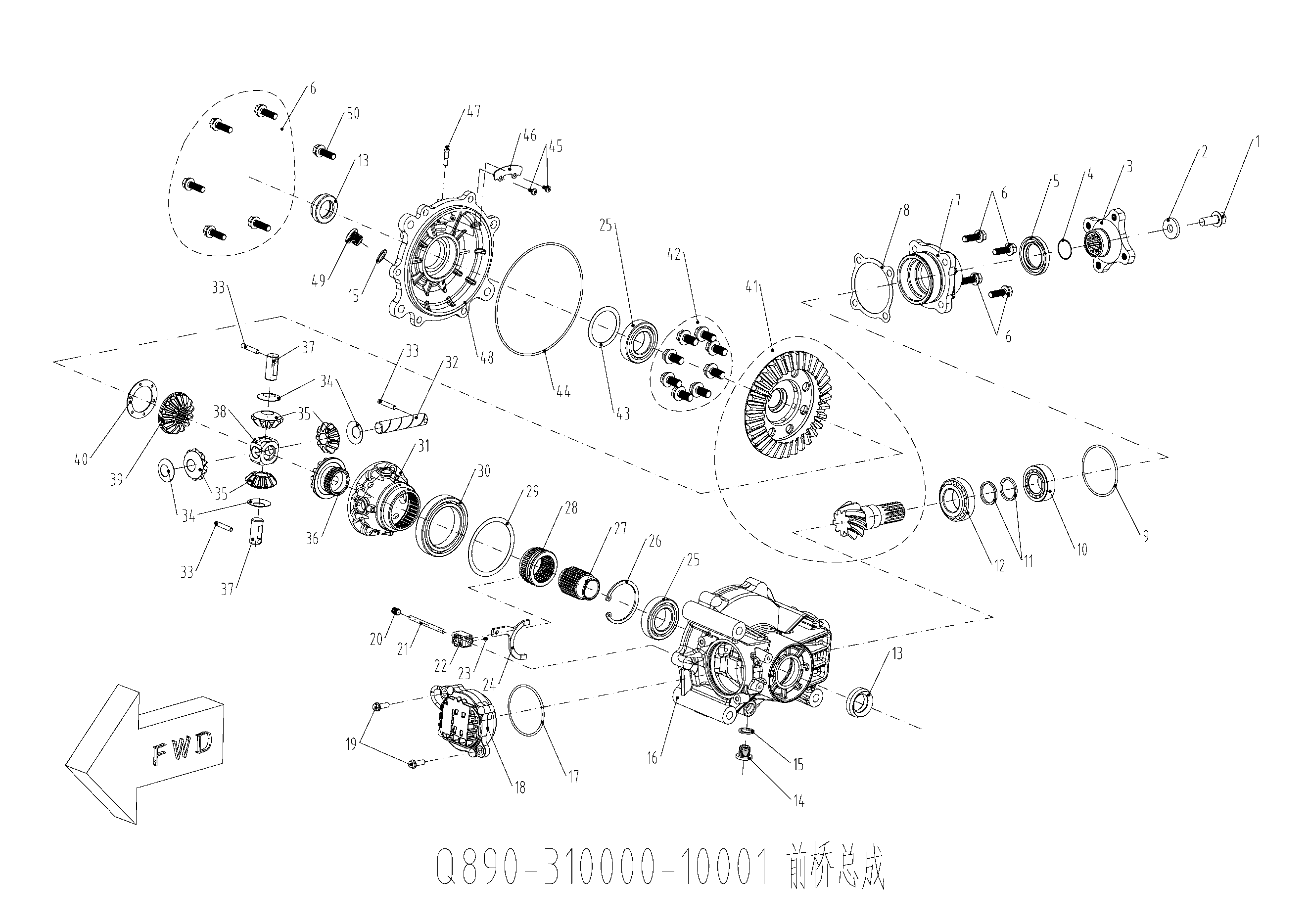

Передний редуктор
Схема и детали · позиций: 75
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 0GR0-062203 Болт M10×1.25×20 | 1 | |
| 2 | 0GR0-062204 Шайба 10×27.5×4 | 1 | |
| 3 | Q850-331002 Соединительный фланец | 1 | |
| 4 | 0800-062205 Уплотнительное кольцо 25×2 | 1 | |
| 5 | 0800-062204 Сальник 35×50×7 | 1 | |
| 6 | 0110-060011-0010 Болт M8×28 | 1 | |
| 7 | Q830-311002-00001 Корпус подшипника | 1 | |
| 8 | Q830-310023-00200 Регулировочная шайба толщина 0.30 мм | 1 | |
| 8 | Q830-310023-00100 Регулировочная шайба толщина 0.20 мм | 1 | |
| 9 | Q830-310006-10000 Уплотнительное кольцо круглого сечения (O-ring) 55×2.5 | 1 | |
| 10 | 30409-02500 Конический роликовый подшипник 33005 | 1 | |
| 11 | Q830-311003-00001-00200 Регулировочная шайба 32×25.4, толщина 2.20 мм | 1 | |
| 11 | Q830-311003-00001-00100 Регулировочная шайба 32×25.4, толщина 2.10 мм | 1 | |
| 11 | Q830-311003-00001-00300 Регулировочная шайба 32×25.4, толщина 2.30 мм | 1 | |
| 11 | Q830-311003-00001-00400 Регулировочная шайба 32×25.4, толщина 2.40 мм | 1 | |
| 11 | Q830-311003-00001-00500 Регулировочная шайба 32×25.4, толщина 2.42 мм | 1 | |
| 11 | Q830-311003-00001-00600 Регулировочная шайба 32×25.4, толщина 2.44 мм | 1 | |
| 11 | Q830-311003-00001-00700 Регулировочная шайба 32×25.4, толщина 2.46 мм | 1 | |
| 11 | Q830-311003-00001-00800 Регулировочная шайба 32×25.4, толщина 2.48 мм | 1 | |
| 11 | Q830-311003-00001-00900 Регулировочная шайба 32×25.4, толщина 2.50 мм | 1 | |
| 11 | Q830-311003-00001-01000 Регулировочная шайба 32×25.4, толщина 2.60 мм | 1 | |
| 11 | Q830-311003-00001-01100 Регулировочная шайба 32×25.4, толщина 2.70 мм | 1 | |
| 11 | Q830-311003-00001-01200 Регулировочная шайба 32×25.4, толщина 2.80 мм | 1 | |
| 11 | Q830-311003-00001-01300 Регулировочная шайба 32×25.4, толщина 2.90 мм | 1 | |
| 11 | Q830-311003-00001-01400 Регулировочная шайба 32×25.4, толщина 3.00 мм | 1 | |
| 12 | 30409-03000 Конический роликовый подшипник 32006 | 1 | |
| 13 | 0180-311001 Сальник 24×38×8 | 1 | |
| 14 | 0180-332100 Сливная болт с магнитом | 1 | |
| 15 | 0180-011006 Прокладка | 1 | |
| 16 | Q890-310001-00001 Корпус переднего моста | 1 | |
| 17 | Q830-310012-10000 Стопорное кольцо | 1 | |
| 18 | Q890-314000-10000 Сервопривод в сборе | 1 | |
| 19 | 0010-023008-0010 Болт M6×18 | 1 | |
| 20 | 30130-080010810 Цилиндрическим винт | 1 | |
| 21 | Q830-310003 Вал | 1 | |
| 22 | Q890-310010 Запчасть | 1 | |
| 23 | 30913-0300550 Напрвляющая | 1 | |
| 24 | Q890-310003 Вилка переключения передач | 1 | |
| 25 | 30400-03001 Подшипник качения 6006 | 1 | |
| 26 | 30800-05505 Стопорное кольцо внутреннее (для отверстия) 55 | 1 | |
| 27 | Q830-310014 Шлицевая втулка | 1 | |
| 28 | Q830-310013 Шлицевая муфта переключения | 1 | |
| 29 | Q830-310015-00600 Регулировочная шайба 79,5×68 | 1 | |
| 29 | Q830-310015-00500 Регулировочная шайба 79,5×68 | 1 | |
| 29 | Q830-310015-00400 Регулировочная шайба 79,5×68 | 1 | |
| 29 | Q830-310015-00200 Регулировочная шайба 79,5×68 | 1 | |
| 29 | Q830-310015-00100 Регулировочная шайба 79,5×68 | 1 | |
| 29 | Q830-310015-00300 Регулировочная шайба 79,5×68 | 1 | |
| 30 | 30400-05500 Подшипник качения 61911 | 1 | |
| 31 | Q890-313002 Корпус дифференциала | 1 | |
| 32 | Q820-333006 Ось сателлитов | 1 | |
| 33 | 30906-0503000 Цилиндрический штифт 5×30 | 1 | |
| 34 | 0181-313011 Антифрикционная шайба | 1 | |
| 35 | 0180-313003-00004 Сателлит дифференциала | 1 | |
| 36 | Q830-313004 Полуосевая шестерня | 1 | |
| 37 | Q820-333005 Короткая ось сателлитов | 1 | |
| 38 | Q820-333008 Крестовина дифференциала | 1 | |
| 39 | 0180-313006-00001 Ведомая шестерня дифференциала | 1 | |
| 40 | Q800-313005-00100 Регулировочная шайба шестерни 33.5×51.5, толщина 1.00 мм | 1 | |
| 40 | Q800-313005-00200 Регулировочная шайба шестерни 33.5×51.5, толщина 1.20 мм | 1 | |
| 41 | Q890-3100A0 Комплект конических шестерен переднего моста | 1 | |
| 42 | 0181-313100-0010 Болт M10×1.25×22 | 1 | |
| 43 | Q830-310009-00100 Регулировочная шайба 54.5×43, толщина 0.10 мм | 1 | |
| 43 | Q830-310009-00600 Регулировочная шайба 54.5×43, толщина 1.00 мм | 1 | |
| 43 | Q830-310009-00500 Регулировочная шайба 54.5×43, толщина 0.50 мм | 1 | |
| 43 | Q830-310009-00400 Регулировочная шайба 54.5×43, толщина 0.40 мм | 1 | |
| 43 | Q830-310009-00300 Регулировочная шайба 54.5×43, толщина 0.30 мм | 1 | |
| 43 | Q830-310009-00200 Регулировочная шайба 54.5×43, толщина 0.20 мм | 1 | |
| 44 | 0180-310005 Уплотнительное кольцо 141×2.4 | 1 | |
| 45 | 30105-040008410 Винт M4×8 | 1 | |
| 46 | Q820-330007-10000 Маслоотражательная пластина | 1 | |
| 47 | 0180-311004-0020 Штуцер сапуна | 1 | |
| 48 | Q890-310002 Крышка корпуса переднего редуктора | 1 | |
| 49 | 0180-021008-0010 Болт M14×1.25×12 | 1 | |
| 50 | 0180-330004-0010 Болт M10×1.25×25 | 1 |

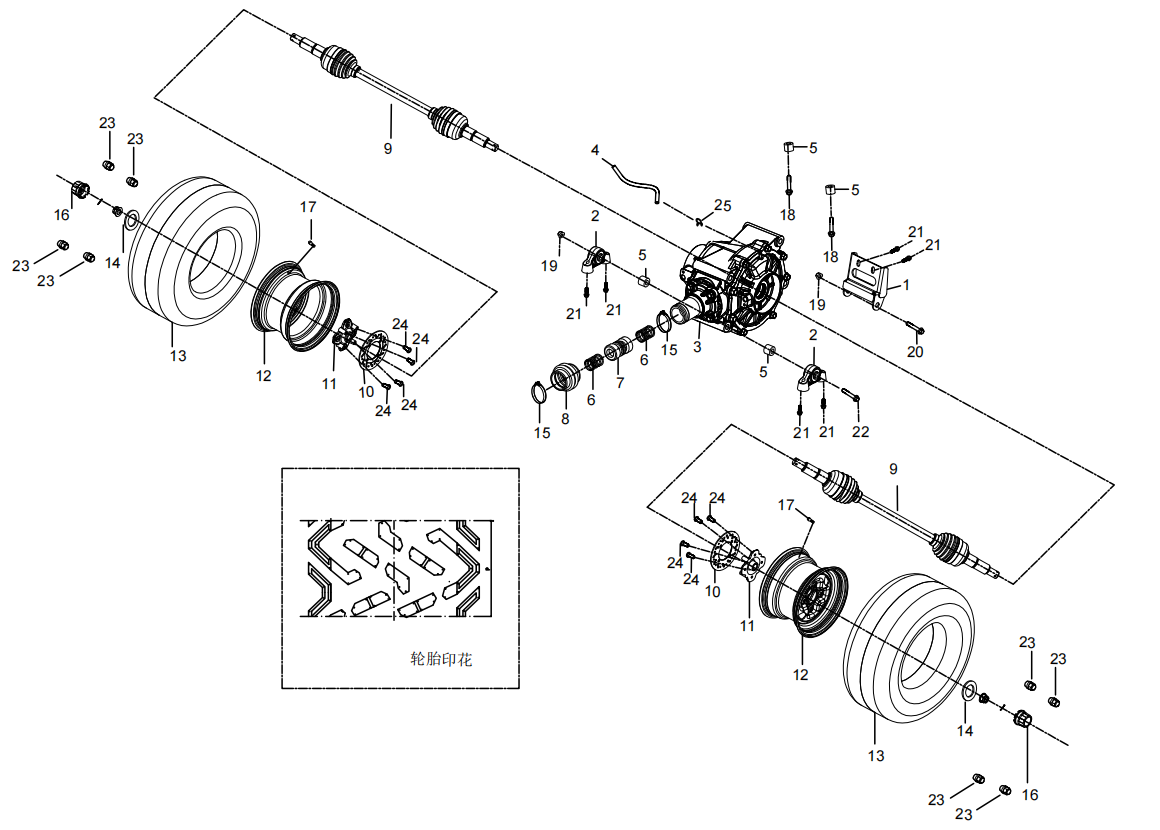

Задний привод
Схема и детали · позиций: 25
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19308250060 Кронштейн подвески заднего моста | 1 | |
| 2 | 19308250070 Монтажная опора заднего моста (внутренний диаметр 10) | 4 | |
| 3 | 19303120100 Задний редуктор в сборе | 1 | |
| 4 | 16803100920 Вентиляционная труба переднего моста (L=500 мм) | 1 | |
| 5 | 19303120820 Монтажная втулка заднего моста (диаметр 20, высота 16 мм) | 4 | |
| 6 | 19303121070 Пружина сжатия | 2 | |
| 7 | 19303130000 Задний карданный вал | 1 | |
| 8 | 19310320000 Защитный кожух карданного вала | 1 | |
| 9 | 19301240000 Задний привод в сборе | 2 | |
| 10 | 19306010050 Задний тормозной диск | 2 | |
| 11 | 18801030000 Ступица колеса | 2 | |
| 12 | 16805040260 Задний обод 14X8 | 2 | |
| 12 | 18805040110 Задний литой колесный диск 12*8 | 2 | |
| 12 | 18805040320 Задний стальной диск 12*7.5 ЕТ+45 | 2 | |
| 14 | 19301230010 Шайба тарельчатая (φ20.5×φ40×3) | 2 | |
| 15 | 19301240090 Хомут φ46 | 2 | |
| 16 | 18805040410 Колпачок колеса | 2 | |
| 17 | 10405230030 Вентиль | 2 | |
| 18 | 01256100356 Шестигранная контргайка с фланцем M10 | 2 | |
| 19 | 04622100026 Контргайка фланца Heagon M10X1,25 | 2 | |
| 20 | 01256101206 Болт с шестигранной головкой с фланцем М10*120 | 1 | |
| 21 | 01224080206 Болт с шестигранной головкой M8×20 | 6 | |
| 23 | 04322100021 Колесная гайка M10×1.25 Замена для 04332100021 | 8 | |
| 24 | 01826080205 Болт с внутренним шестигранником M8X20 | 8 | |
| 25 | 11904070030 Пружинный хомут φ8 | 1 |

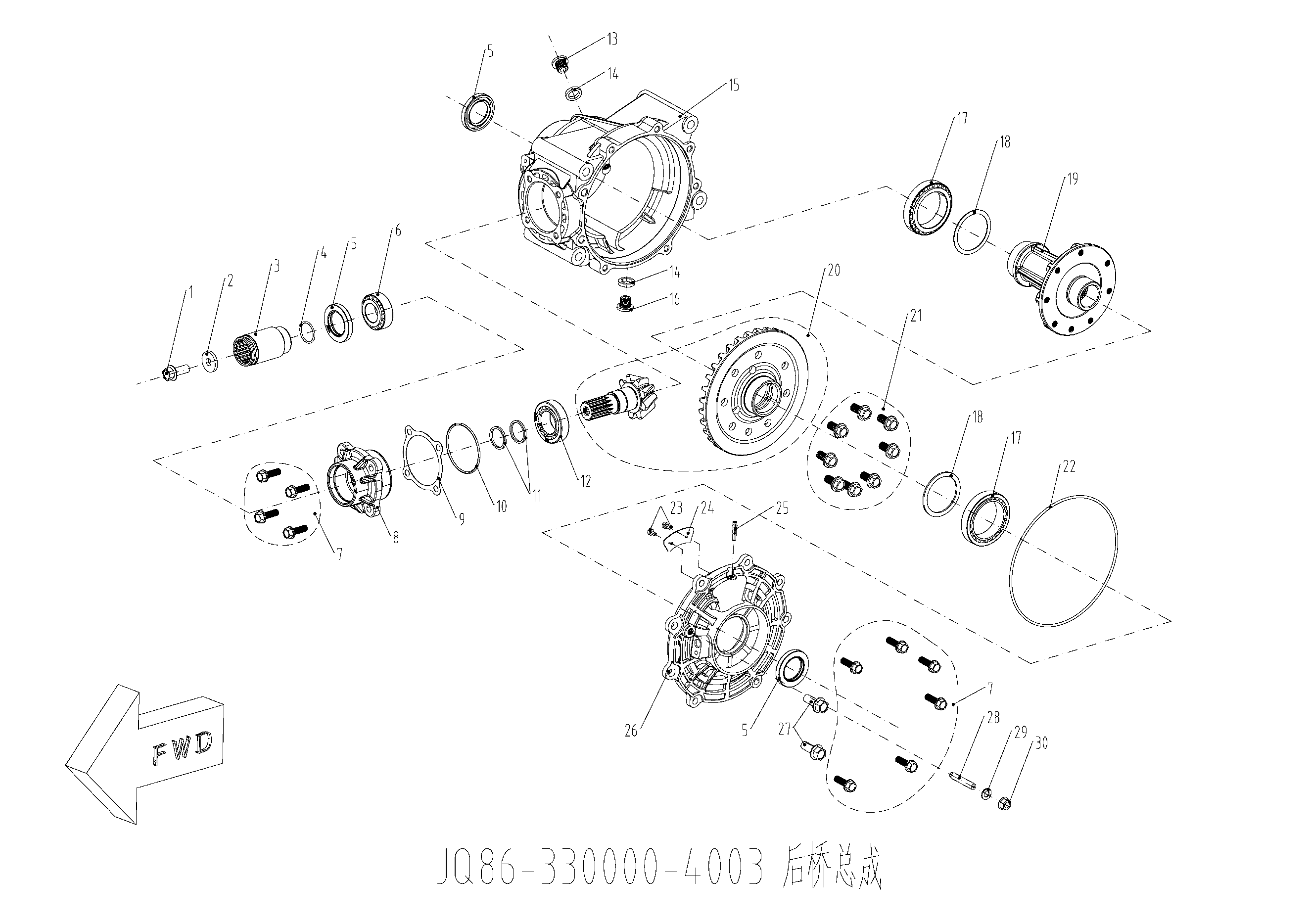

Передний редуктор
Схема и детали · позиций: 52
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | Q860-331002 Болт M12×1.25×25 | 1 | |
| 2 | 0180-331008-00001 Шайба 13×27.5×4 Замена для Q180-331008-0001 | 1 | |
| 3 | 9CR6-300201-10000 Приводная втулка | 1 | |
| 4 | 0800-062205 Уплотнительное кольцо 25×2 | 1 | |
| 5 | 0800-062204 Сальник 35×50×7 | 1 | |
| 6 | 30409-02500 Конический роликовый подшипник 33005 | 1 | |
| 7 | 0110-060011-0010 Болт M8×28 | 1 | |
| 8 | Q830-311002-00001 Корпус подшипника | 1 | |
| 9 | Q830-310023-00200 Регулировочная шайба толщина 0.30 мм | 1 | |
| 9 | Q830-310023-00100 Регулировочная шайба толщина 0.20 мм | 1 | |
| 10 | Q830-310006-10000 Уплотнительное кольцо круглого сечения (O-ring) 55×2.5 | 1 | |
| 11 | Q830-311003-00001-00200 Регулировочная шайба 32×25.4, толщина 2.20 мм | 1 | |
| 11 | Q830-311003-00001-00100 Регулировочная шайба 32×25.4, толщина 2.10 мм | 1 | |
| 11 | Q830-311003-00001-00300 Регулировочная шайба 32×25.4, толщина 2.30 мм | 1 | |
| 11 | Q830-311003-00001-00400 Регулировочная шайба 32×25.4, толщина 2.40 мм | 1 | |
| 11 | Q830-311003-00001-00500 Регулировочная шайба 32×25.4, толщина 2.42 мм | 1 | |
| 11 | Q830-311003-00001-00600 Регулировочная шайба 32×25.4, толщина 2.44 мм | 1 | |
| 11 | Q830-311003-00001-00700 Регулировочная шайба 32×25.4, толщина 2.46 мм | 1 | |
| 11 | Q830-311003-00001-00800 Регулировочная шайба 32×25.4, толщина 2.48 мм | 1 | |
| 11 | Q830-311003-00001-00900 Регулировочная шайба 32×25.4, толщина 2.50 мм | 1 | |
| 11 | Q830-311003-00001-01000 Регулировочная шайба 32×25.4, толщина 2.60 мм | 1 | |
| 11 | Q830-311003-00001-01100 Регулировочная шайба 32×25.4, толщина 2.70 мм | 1 | |
| 11 | Q830-311003-00001-01200 Регулировочная шайба 32×25.4, толщина 2.80 мм | 1 | |
| 11 | Q830-311003-00001-01300 Регулировочная шайба 32×25.4, толщина 2.90 мм | 1 | |
| 11 | Q830-311003-00001-01400 Регулировочная шайба 32×25.4, толщина 3.00 мм | 1 | |
| 12 | 30409-03000 Конический роликовый подшипник 32006 | 1 | |
| 13 | 0180-021008-0010 Болт M14×1.25×12 | 1 | |
| 14 | 0180-011006 Прокладка | 1 | |
| 15 | Q860-330001-00002 Корпус заднего редуктора | 1 | |
| 16 | 0180-332100 Сливная болт с магнитом | 1 | |
| 17 | 30409-05000 Конический роликовый подшипник 32910 | 1 | |
| 18 | Q820-330003-00900 Регулировочная шайба 61×50.5, толщина 1.00 мм | 1 | |
| 18 | Q820-330003-00100 Регулировочная шайба 61×50.5, толщина 0.10 мм | 1 | |
| 18 | Q820-330003-00800 Регулировочная шайба 61×50.5, толщина 0.98 мм | 1 | |
| 18 | Q820-330003-00700 Регулировочная шайба 61×50.5, толщина 0.96 мм | 1 | |
| 18 | Q820-330003-00600 Регулировочная шайба 61×50.5, толщина 0.94 мм | 1 | |
| 18 | Q820-330003-00500 Регулировочная шайба 61×50.5, толщина 0.92 мм | 1 | |
| 18 | Q820-330003-00400 Регулировочная шайба 61×50.5, толщина 0.90 мм | 1 | |
| 18 | Q820-330003-00300 Регулировочная шайба 61×50.5, толщина 0.50 мм | 1 | |
| 18 | Q820-330003-00200 Регулировочная шайба 61×50.5, толщина 0.30 мм | 1 | |
| 19 | Q850-330003-00001 Монтажная опора | 1 | |
| 20 | Q860-3300A0-00003 Главная пара заднего редуктора | 1 | |
| 21 | 0181-313100-0010 Болт M10×1.25×22 | 1 | |
| 22 | 0180-334002 Уплотнительное кольцо 151×3 | 1 | |
| 23 | 30105-040008410 Винт M4×8 | 1 | |
| 24 | Q830-310022 Маслоотражательная пластина | 1 | |
| 25 | 0180-311004-0020 Штуцер сапуна | 1 | |
| 26 | Q860-330002-00003 Крышка заднего редуктора | 1 | |
| 27 | 0180-330004-0010 Болт M10×1.25×25 | 1 | |
| 28 | 0180-334005-0010 Винт с внутренним шестигранником M8×45 | 1 | |
| 29 | 0180-334004 Шайба 8.2×15×1.5 | 1 | |
| 30 | 0180-334006-0010 Гайка M8 | 1 |

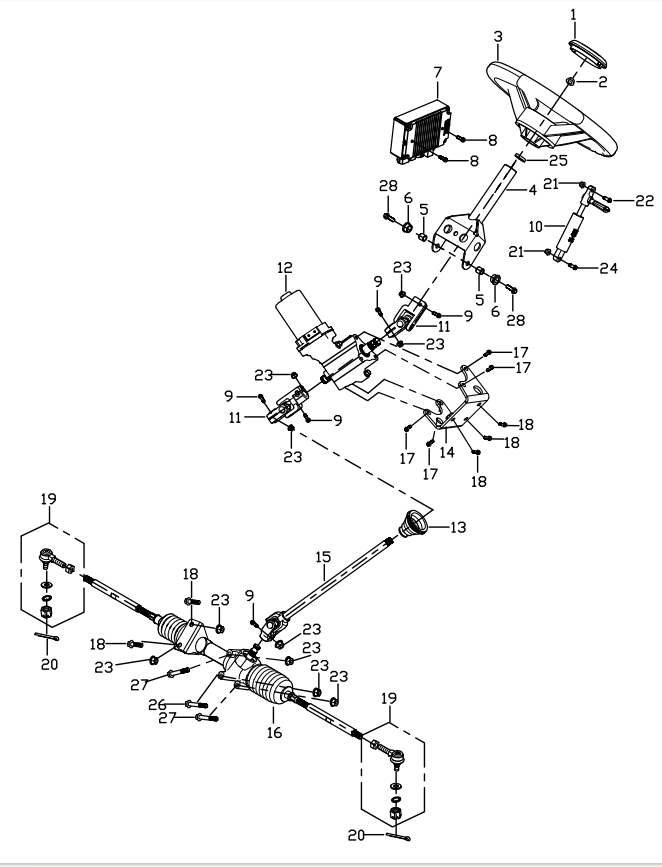

Рулевое управление с электроусилителем
Схема и детали · позиций: 27
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 16805090000 Центральная крышка рулевого колеса | 1 | |
| 2 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 1 | |
| 3 | 16805090080 Руль | 1 | |
| 4 | 16805060000 Рулевая колонка | 1 | |
| 5 | 13205050070 Внутренняя втулка рулевого управления | 2 | |
| 6 | 13205050061 Нейлоновая втулка рулевого управления | 1 | |
| 7 | 19305270050 Блок управления электроусилителем руля EPS | 1 | |
| 8 | 01114060126 Болт с шестигранной головкой 6x12 | 2 | |
| 9 | 01224080356 Болт с шестигранной головкой M8×35 | 5 | |
| 10 | 16805050100 Газовая пружина рулевой колонки | 1 | |
| 11 | 16805270020 Универсальный шарнир | 2 | |
| 12 | 16805270010 Электроусилитель руля | 1 | |
| 13 | 16805070030 Сильфон рулевой тяги | 1 | |
| 14 | 19305270160 Кронштейн опоры рулевого управления | 1 | |
| 15 | 19305070010 Рулевая тяга | 1 | |
| 16 | 19305100000 Рулевой механизм в сборе | 1 | |
| 17 | 01224080166 Болт с шестигранной головкой M8×16 | 4 | |
| 18 | 01224080206 Болт с шестигранной головкой M8×20 | 5 | |
| 20 | 05011320255 Шплинт φ3.2X25 | 2 | |
| 21 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 22 | 01824060126 Т-образный болт M6X12 | 1 | |
| 23 | 04612080026 Шестигранная контргайка с фланцем M8 | 10 | |
| 24 | 01824061206 Ступенчатый болт с шестигранным фланцем φ8×15-M6×12 | 1 | |
| 25 | 16805050010 Втулка рулевой колонки | 1 | |
| 26 | 01214080806 Болт с шестигранной головкой с фланцем М8*80 | 1 | |
| 27 | 01214080956 Болт с шестигранным фланцем 8x95 | 2 | |
| 28 | 01224080256 Болт с шестигранной головкой M8×25 | 2 |

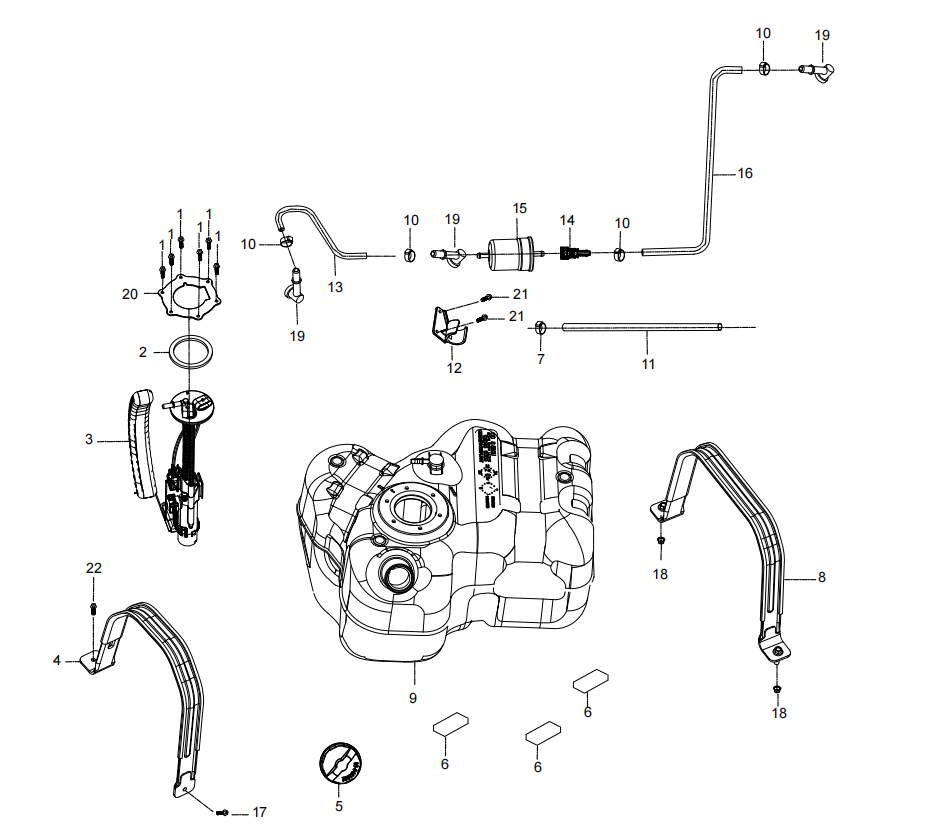

Топливная система
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01224050125 Болт с шестигранной головкой M5X12 | 6 | |
| 2 | M0640101P-500-02 Прокладка фланца | 1 | |
| 3 | 19304080000 Топливный насос | 1 | |
| 4 | 19304010260 Хомут топливного бака (задний) | 1 | |
| 5 | 17304020000 Крышка топливного бака | 1 | |
| 6 | 16804010210 Подушка топливного бака | 3 | |
| 7 | 14604070050 Зажим 12 | 5 | |
| 8 | 19304010250 Хомут топливного бака (передний) | 1 | |
| 9 | 19304010000 Топливный бак | 1 | |
| 10 | 17112010200 Хомут для шланга 14,8 мм | 1 | |
| 11 | 14604040490 Топливный шланг 6.5x12 L = 1000 мм | 1 | |
| 12 | 18504060011 Держатель топливного фильтра Замена для 18504060010 | 1 | |
| 13 | 10404040501 Топливный шланг, длина 300 мм (от топливного насоса к фильтру) | 1 | |
| 14 | 18802020060 Быстросъемный разъем топливной форсунки | 1 | |
| 15 | 17004060040 Топливный фильтр | 1 | |
| 17 | 01224080206 Болт с шестигранной головкой M8×20 | 2 | |
| 18 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 19 | 19302020060 Соединение топливных труб (электронный впрыск топлива) | 3 | |
| 20 | 19304010190 Верхняя крышка топливного насоса | 1 | |
| 21 | 01254060166 Болт с шестигранной головкой M6×16 | 2 | |
| 22 | 01224080356 Болт с шестигранной головкой M8×35 | 1 |
Система охлаждения
Схема и детали · позиций: 26
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18812050620 Хомут водяного шланга | 1 | |
| 2 | 19312050110 Выпускной патрубок двигателя | 1 | |
| 3 | 19312050240 Соединительная алюминиевая трубка системы охлаждения (для двухдверных моделей) | 2 | |
| 4 | 19312050010 Выпускной патрубок радиатора | 1 | |
| 5 | 19312050020 Впускной патрубок радиатора | 1 | |
| 6 | 19312050040 Впускной патрубок двигателя | 1 | |
| 7 | 14612080000 Клип 36 | 4 | |
| 8 | 21062401501 Радиатор | 1 | |
| 9 | 19312030040 Верхний монтажный кронштейн радиатора | 2 | |
| 10 | 21040400913 Крышка радиатора Замена для 21040400912 | 1 | |
| 11 | 11904070030 Пружинный хомут φ8 | 1 | |
| 12 | 19312040110 Соединительный шланг расширительного бачка, длина 470 мм | 1 | |
| 13 | 16812040080 Вентиляционная труба вспомогательного бака охлаждающей жидкости | 1 | |
| 14 | 16812040030 Крышка вторичного резервуара для воды | 1 | |
| 15 | 16812040120 Уплотнительное кольцо дополнительного резервуара для воды | 1 | |
| 17 | 16812050090 Алюминиевый зажим для труб | 3 | |
| 18 | 01254060166 Болт с шестигранной головкой M6×16 | 8 | |
| 19 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 4 | |
| 20 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 21 | 01254060256 Болт с шестигранной головкой M6×25 | 3 | |
| 22 | 19312050050 Шланг заливной горловины | 1 | |
| 23 | 14604070050 Зажим 12 | 1 | |
| 24 | 18812050610 Хомут водяного шланга | 7 | |
| 25 | 18812050590 Хомут для зажима шланга | 1 | |
| 26 | 18812050600 Хомут для зажима шланга | 1 | |
| 27 | 17012050170 Распорная втулка для водопроводных труб | 1 |

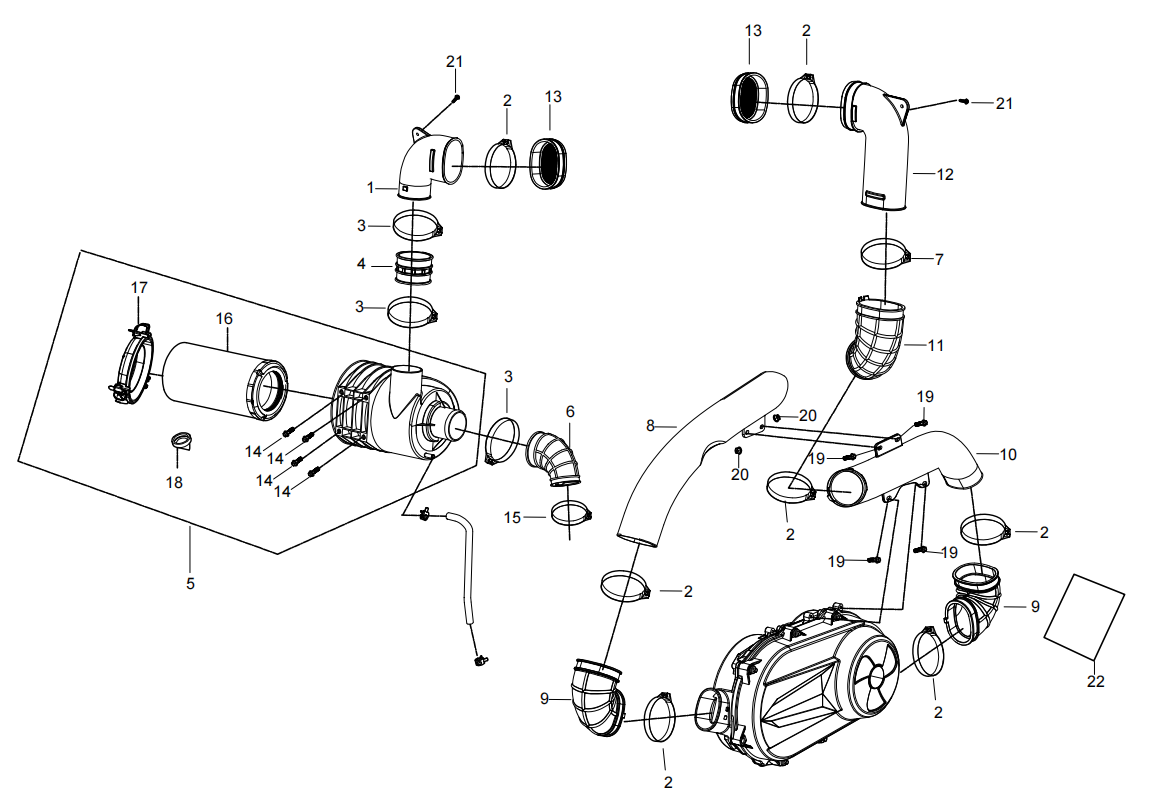

Воздушный фильтр и система вентиляции вариатора
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21062402501 Впускной патрубок воздушного фильтра | 1 | |
| 2 | 16607030030 Зажим φ80-φ100 | 7 | |
| 3 | 17007030270 Хомут (60-80 мм.) | 3 | |
| 4 | 16807020150 Резиновая втулка первичного воздушного фильтра | 1 | |
| 5 | 21140402301 Воздушный фильтр с корпусом | 1 | |
| 6 | 21062402601 Резиновый выпускной патрубок воздушного фильтра | 1 | |
| 7 | 14507030210 Зажим 70-89 | 1 | |
| 8 | 19307040190 Выпускной патрубок вариатора | 1 | |
| 9 | 19307030010 Резиновая муфта впускного патрубка вариатора I | 2 | |
| 10 | 19307030290 Впускной патрубок вариатора II | 1 | |
| 11 | 19307030250 Резиновая муфта впускного патрубка вариатора II | 1 | |
| 12 | 19307030280 Впускной патрубок вариатора I | 1 | |
| 13 | 19307020190 Фильтрующая сетка впуска | 2 | |
| 14 | 01224080256 Болт с шестигранной головкой M8×25 | 4 | |
| 15 | 12304010090 Зажим, φ40-φ60 | 1 | |
| 16 | 21140402342 Элемент фильтрующий воздушного фильтра Workcross Замена для 21140402341 | 1 | |
| 17 | 21140402321 Задняя крышка воздушного фильтра | 1 | |
| 18 | 21140402361 Дренажный клапан воздушного фильтра | 1 | |
| 19 | 01254060206 Болт с шестигранным фланцем 6x20 | 2 | |
| 20 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 21 | 03714550164 Саморез с шестигранной головкой | 2 | |
| 22 | 17014130010 Защита (термоотражатель) | 1 |
Механизм переключения передач и управление дросселем
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19311060220 Верхняя крышка рычага переключения передач | 1 | |
| 2 | 04612080026 Шестигранная контргайка с фланцем M8 | 5 | |
| 3 | 16811060230 Нижняя крышка рычага переключения передач | 1 | |
| 4 | 16811060101 Рычаг переключения передач | 1 | |
| 5 | 14711060131 Втулка короткая | 1 | |
| 6 | 13205050061 Нейлоновая втулка рулевого управления | 4 | |
| 7 | 16811060150 Возвратная пружина | 1 | |
| 8 | 16811060111 Поперечный вал рычага переключения передач | 1 | |
| 9 | 14711060141 Втулка | 1 | |
| 10 | 19310360000 Пластина переключения передач | 1 | |
| 11 | 16811060030 Опорная пластина переключения передач | 1 | |
| 12 | 19311030000 Трос переключения передач (для двухдверных моделей) | 1 | |
| 13 | 19311010190 Трос газа (для двухдверных моделей) | 1 | |
| 14 | 05011202505 Шплинт 2.0×40 | 1 | |
| 15 | 06119092005 Шайба φ8,5×φ20×2 | 1 | |
| 16 | 16111010270 Основание крепления педали газа | 1 | |
| 17 | 16111010090 Возвратная пружина педали газа | 1 | |
| 18 | 19311010100 Педаль газа | 1 | |
| 19 | 01214080556 Болт фланца Heaxagon | 1 | |
| 20 | 01214080806 Болт с шестигранной головкой с фланцем М8*80 | 1 | |
| 21 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 1 | |
| 22 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 23 | 01254060166 Болт с шестигранной головкой M6×16 | 4 | |
| 24 | 01256121206 Болт с шестигранной головкой и фланцем M12×120×1.25 | 1 | |
| 25 | 19311060020 Фиксирующая пластина троса переключения передач | 1 | |
| 26 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 1 | |
| 27 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 28 | 19302050010 Рычаг переключения передач | 1 | |
| 29 | 01254060256 Болт с шестигранной головкой M6×25 | 1 | |
| 30 | 21040402401 Держатель проволоки | 1 | |
| 31 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 1 | |
| 32 | 17006010090 Зажим (для тормозной масляной трубки) | 2 |
Каркас безопасности
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 16808080050 Передняя поперечная балка (со стороны пассажира) | 1 | |
| 2 | 16808070050 Передняя поперечная балка (со стороны водителя) | 1 | |
| 3 | 19308050160 Пластина соединения рамы лобового стекла | 1 | |
| 4 | 04612080024 Стопорная гайка с шестигранным фланцем | 4 | |
| 5 | 16808080020 Поручень (со стороны пассажира) | 1 | |
| 6 | 16808070020 Поручень (со стороны водителя) | 1 | |
| 7 | 19308060001 Задняя дуга каркаса безопасности (для двухдверных моделей) | 1 | |
| 8 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 12 | |
| 9 | 03414080254 Внутренний винт С Шестигранной Головкой M8 × 25 | 4 | |
| 10 | 01256100354 Болты с шестигранным фланцем,черные | 4 | |
| 11 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 4 | |
| 12 | 01256100656 Болт с шестигранной головкой M10×65×1,25 | 4 | |
| 13 | 01256100306 Болт с шестигранной головкой M10X30X1,25 | 4 | |
| 14 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 15 | 16814270001 Зеркало заднего вида, салонное Замена для 16814270000 | 1 | |
| 16 | 16814270010 Монтажная пластина внутреннего зеркала заднего вида | 1 | |
| 17 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 18 | 16808050170 Прокладка соединительной пластины штока переднего козырька | 2 | |
| 19 | 19310080050 Амортизационная подушка подножки 1 | 2 |

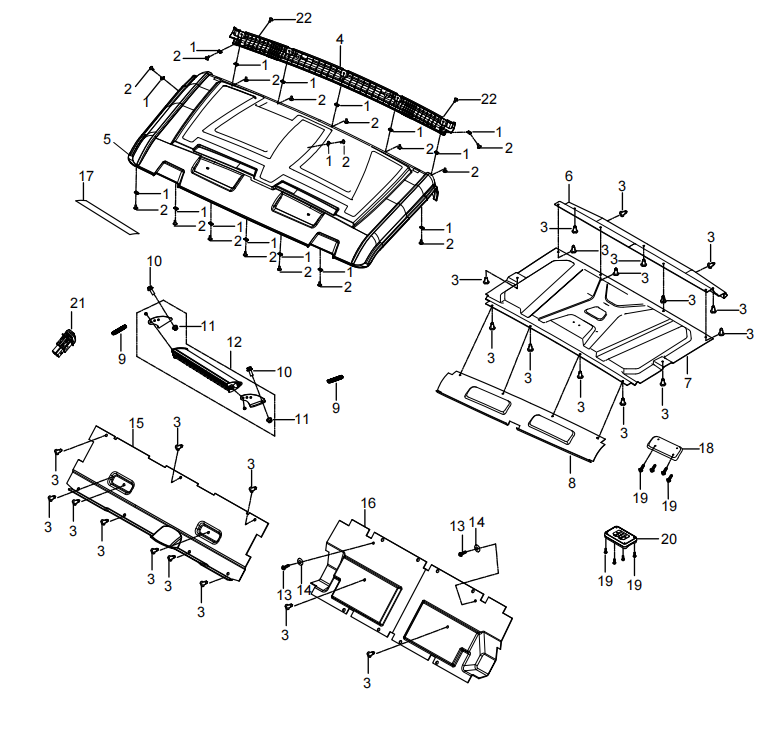

Крыша
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 16 | |
| 2 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 16 | |
| 3 | 16510340420 Штифт нажимной пластиковый | 26 | |
| 4 | 19314100030 Потолок (облицовка крыши задняя) | 1 | |
| 5 | 19314100010 Панель крыши передняя | 1 | |
| 6 | 19314320331 Войлочная обивка потолка, задняя | 1 | |
| 7 | 19314100061 Войлочная обивка потолка, средняя | 1 | |
| 8 | 19314100121 Войлочная обивка потолка, передняя | 1 | |
| 9 | 16509280090 Амортизационная накладка Light Bar | 2 | |
| 10 | 01214080204 Болт с шестигранной головкой M8X20 | 2 | |
| 11 | 04612080024 Стопорная гайка с шестигранным фланцем | 2 | |
| 12 | 19309580000 Светодиодная балка на крышу 54W | 1 | |
| 13 | 03714350125 Саморезы Ст3,5Х12 | 2 | |
| 14 | 06119051805 Шайба φ5×φ18×1,5 | 4 | |
| 15 | 19314320300 Войлочная изоляция сиденья | 1 | |
| 16 | 19310120040 Войлочная изоляция спинки сиденья | 1 | |
| 17 | 19314100160 Уплотнительная лента потолка L=3245mm | 1 | |
| 18 | 16814100320 Декоративная крышка потолка | 1 | |
| 20 | 16809550000 Потолочный фонарь Workcross 800cc | 1 | |
| 21 | 19309190070 Выключатель светодиодной балки | 1 | |
| 22 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 2 |

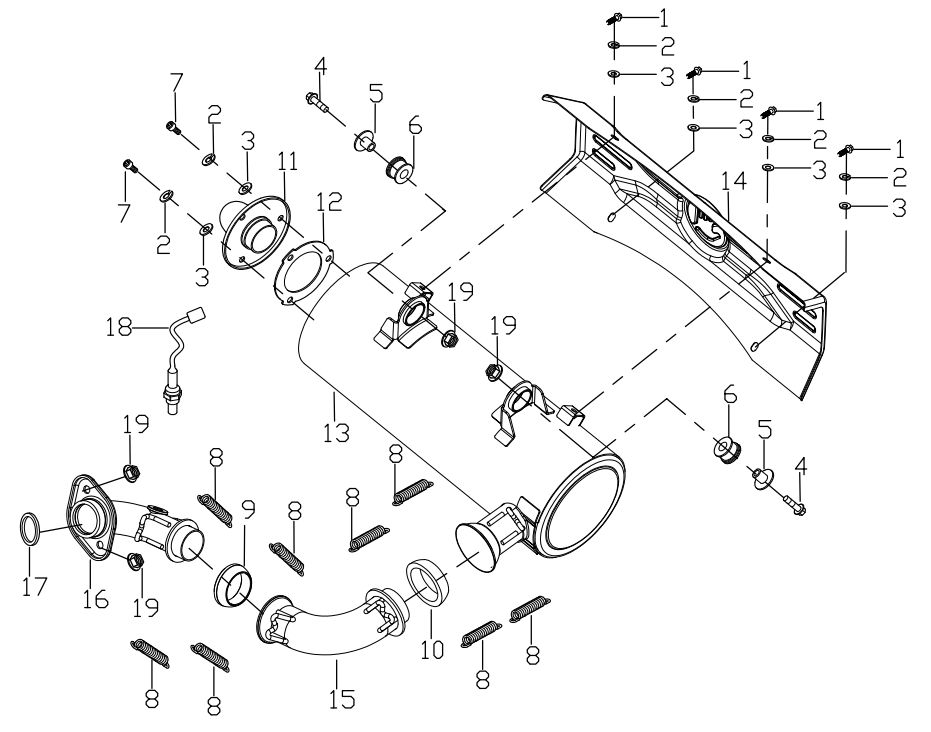

Выхлопная система
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01254060166 Болт с шестигранной головкой M6×16 | 4 | |
| 2 | 06619061003 Пружинная шайба φ6 Замена для 17007010020-3 | 6 | |
| 3 | 06119061203 Шайба φ6Xφ12X1 | 6 | |
| 4 | 01224080356 Болт с шестигранной головкой M8×35 | 2 | |
| 7 | 04312060023 Колпачковая гайка М6 | 3 | |
| 9 | 004-EN-1200-0001-00 Графитовая уплотнительная втулка (первый цилиндр) Замена для 18507010530 | 1 | |
| 11 | 16807010770 Узел выхлопа хвостовой части | 1 | |
| 12 | 17007100820 Прокладка графитовая плоская | 1 | |
| 17 | 21040400101 Выхлопная прокладка | 1 | |
| 18 | 18802220000 Датчик кислорода | 1 | |
| 19 | 04512080025 Шестигранная контргайка с фланцем M8 | 2 |
Сиденья — двухдверная версия
Схема и детали · позиций: 23
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19314020140 Спинка основного сиденья | 1 | |
| 2 | 19314090540 Подушка основного сиденья | 1 | |
| 3 | 16808720050 Резиновая пробка | 2 | |
| 4 | 16808760010 Кронштейн сиденья водителя | 1 | |
| 5 | 16814090071 Выдвижное сиденье водителя | 1 | |
| 6 | 03414080164 Винты с внутренней шестигранной головкой и цилиндрической головкой под торцевой ключ | 20 | |
| 7 | 04612080026 Шестигранная контргайка с фланцем M8 | 6 | |
| 8 | 19311090150 Замок ремня безопасности без датчика | 2 | |
| 9 | 04212110022 Контргайка фланца Heagon M11×1,25 | 6 | |
| 10 | 01244110302 Болт с шестигранной головкой M11X30 | 6 | |
| 11 | 04612100026 Шестигранная контргайка с фланцем M10X1,5 | 2 | |
| 12 | 16114090110 Фиксирующий штифт сиденья | 2 | |
| 13 | 19308230000 Монтажный кронштейн подушки пассажирского сиденья | 1 | |
| 14 | 01824081506 Ступенчатый болт с шестигранной головкой M8 | 3 | |
| 16 | 16114020010 Резиновая шайба сиденья | 2 | |
| 17 | 19314020070 Подушка пассажирского сиденья | 1 | |
| 18 | 19314020410 Спинка пассажирского сиденья | 1 | |
| 19 | 16114090560 Подголовник сиденья | 2 | |
| 20 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 21 | 04612060024 Шестигранная фланцевая контргайка М6 | 4 | |
| 22 | 16811090050 Ремень безопасности | 2 | |
| 23 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 4 | |
| 24 | 01224080206 Болт с шестигранной головкой M8×20 | 3 |

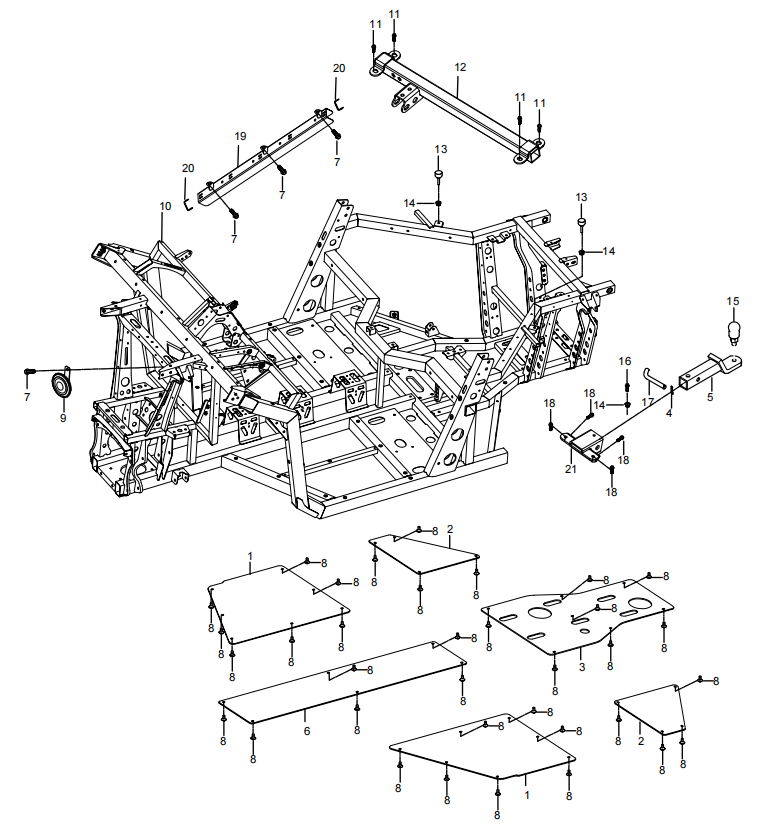

Рама
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19308010090 Нижняя защита подножки | 2 | |
| 2 | 19308010080 Нижняя защита топливного бака | 2 | |
| 3 | 19308010070 Нижняя защита двигателя | 1 | |
| 4 | 10908420041 Шплинт для крюка прицепа (тип R) | 1 | |
| 5 | 10908420081 Фаркоп (сцепное устройство) Замена для 10908420080 | 1 | |
| 6 | 19308010060 Нижняя защита приводного вала | 1 | |
| 7 | 01254060166 Болт с шестигранной головкой M6×16 | 4 | |
| 8 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 32 | |
| 9 | 16109100001 Звуковой сигнал | 1 | |
| 10 | 19308010000 Рама | 1 | |
| 11 | 01224080166 Болт с шестигранной головкой M8×16 | 4 | |
| 12 | 19308040081 Верхний кронштейн подвески двигателя | 1 | |
| 13 | 16810150170 Резиновая подушка грузовой подушки | 2 | |
| 14 | 04212080025 Шестигранник. Гайка М8 | 3 | |
| 15 | 17008420010 Буксировочный шар 2" Замена для 10408420010 | 1 | |
| 16 | 01224080355 Болт с шестигранным фланцем 8x35 | 1 | |
| 17 | 16808420031 Штифт крепления рычага прицепа | 1 | |
| 18 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 4 | |
| 19 | 19309010290 Кронштейн жгута проводов | 1 | |
| 20 | 16510340140 Защитная полоса от царапин на лобовом стекле(L=1000mm) | 2 | |
| 21 | 19308420290 Монтажная опора тягово-сцепного устройства | 1 |

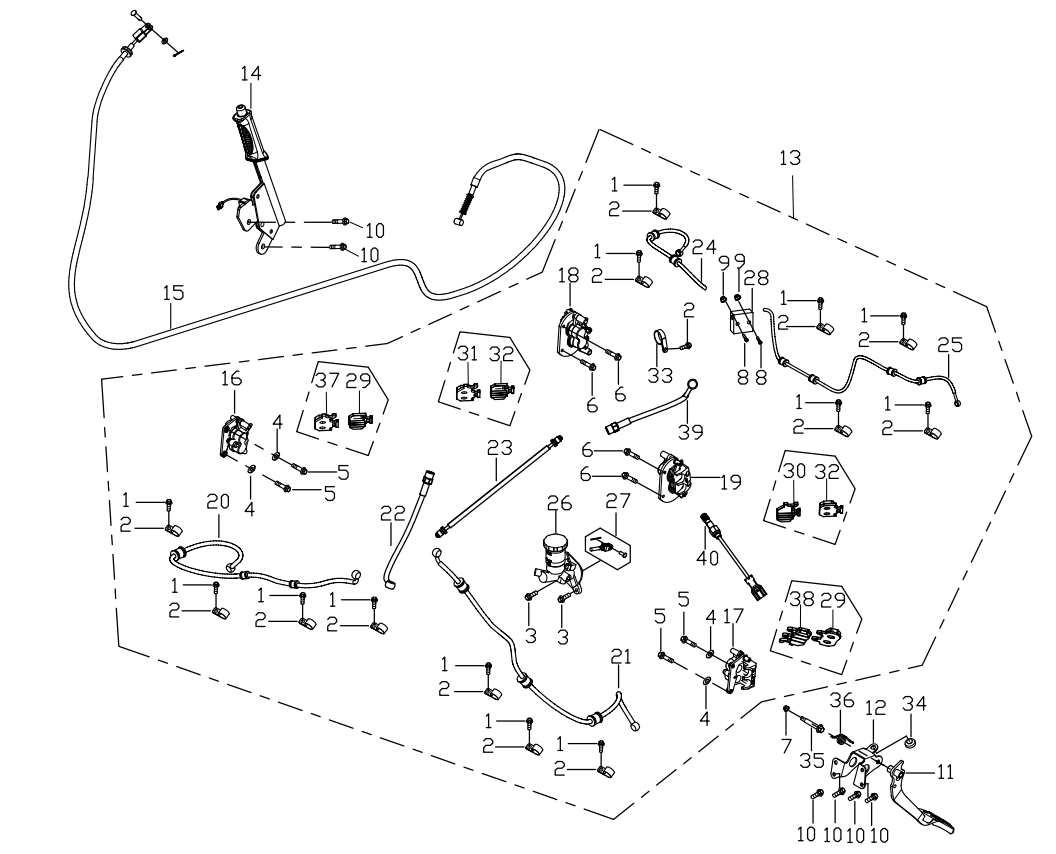

Тормозная система
Схема и детали · позиций: 40
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01224060125 Болт с шестигранной головкой с фланцем М6*12 | 14 | |
| 2 | 10406010090 Зажим тормозного топливного шланга | 14 | |
| 3 | 01224080306 Болт с шестигранной головкой с фланцем М8*30 | 2 | |
| 4 | 06119102005 Плоская шайба φ10,5×φ20×2 | 4 | |
| 5 | 01256100256 Болт с шестигранной головкой M10X25X1,25 Замена для 00-0004035 | 4 | |
| 6 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 4 | |
| 7 | 04612080026 Шестигранная контргайка с фланцем M8 | 1 | |
| 8 | 01224060351 Винт с фланцем M6×35 | 2 | |
| 9 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 10 | 01224080206 Болт с шестигранной головкой M8×20 | 6 | |
| 11 | 16806030000 Педаль ножного тормоза | 1 | |
| 12 | 16806020000 Опорная пластина ножного тормоза | 1 | |
| 13 | 19306010540 Тормозная система в сборе | 1 | |
| 14 | 19306090000 Рычаг ручного тормоза | 1 | |
| 15 | 19311020020 Трос ручника | 1 | |
| 16 | TSK0352000R Суппорт тормозной передний правый | 1 | |
| 17 | TSK0352000L Суппорт тормозной передний левый | 1 | |
| 18 | TSK0442000R Суппорт тормозной задний правый | 1 | |
| 19 | TSK0442000AL Суппорт тормозной задний левый | 1 | |
| 20 | TSK0443000F Шланг тормозной передний правый | 1 | |
| 21 | TSK0443000E Шланг тормозной передний левый | 1 | |
| 22 | TSK0443000D Магистральный тормозной шланг (задний контур) | 1 | |
| 23 | TSK0443000C Трубка тормозная стальная | 1 | |
| 24 | TSK0443000A Шланг тормозной задний правый | 1 | |
| 25 | TSK0443000 Шланг тормозной задний левый | 1 | |
| 26 | TSK0341000A Главный тормозной цилиндр | 1 | |
| 27 | TSK0341000A-01 Вилка штока ГТЦ (с медной трубкой) | 1 | |
| 28 | TSK0340013 Тройник тормозных трубок | 1 | |
| 29 | TSK0352015 Колодка тормозная передняя внутренняя | 2 | |
| 30 | TSK0442016L Колодка тормозная задняя внешняя (левая) | 1 | |
| 31 | TSK0442016R Колодка тормозная задняя внешняя (правая) | 1 | |
| 32 | TSK0442015 Колодка тормозная задняя внутренняя | 2 | |
| 33 | 10109380010 Зажим для крепления жгута проводов 1-14 | 1 | |
| 34 | 10710150170 Резиновая платформа самосвала Резина φ14Xφ25X16 | 1 | |
| 35 | 01824081506 Ступенчатый болт с шестигранной головкой M8 | 1 | |
| 36 | 16106030021 Возвратная пружина педали тормоза Замена для 16106030020 | 1 | |
| 37 | TSK0352016R Колодка тормозная передняя внешняя (правая) | 1 | |
| 38 | TSK0352016L Колодка тормозная передняя внешняя (левая) | 1 | |
| 39 | TSK0443000B Шланг тормозной задний центральный (от ГТЦ к тройнику) | 1 | |
| 40 | TSK0440011 Датчик давления тормоза «лягушка» | 1 |

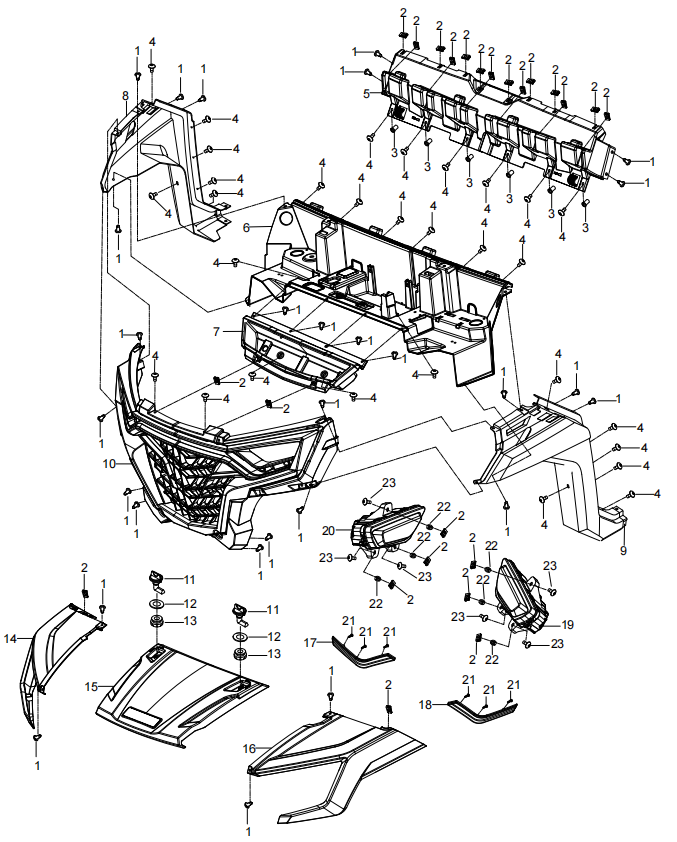

Передняя панель кузова
Схема и детали · позиций: 13
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 10410190000 Нажимной штифт M8X15 | 20 | |
| 2 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 21 | |
| 3 | 04512060127 Заклепка-гайка M6 | 8 | |
| 4 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 29 | |
| 8 | 16810290040 Расширитель передний правый Sportcross | 1 | |
| 9 | 16810290030 Расширитель передний левый Sportcross | 1 | |
| 11 | 16110260130 Переключатель вращения | 2 | |
| 12 | 06219162205 Шайба φ16×φ22×2 | 2 | |
| 13 | 16108150080 Резиновая шайба капота | 2 | |
| 19 | 18809060030 Светодиодная фара левая | 1 | |
| 20 | 18809060040 Светодиодная фара правая | 1 | |
| 22 | 16809060420 Пружина передней фары | 4 | |
| 23 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 6 |
Панель приборов
Схема и детали · позиций: 29
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 23 | |
| 2 | 10410190000 Нажимной штифт M8X15 | 33 | |
| 3 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 14 | |
| 4 | 04512060127 Заклепка-гайка M6 | 8 | |
| 5 | 03714420125 Саморезы ST4.2x12 | 7 | |
| 6 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 7 | 17709040000 Замок зажигания | 1 | |
| 8 | 16809190030 переключатель рога | 1 | |
| 9 | 16809310000 Аварийный выключатель | 1 | |
| 10 | 16809190020 Переключатель указателя поворота | 1 | |
| 11 | 16809190150 Переключатель лебедки | 1 | |
| 12 | 13609300001 Электрическая розетка | 1 | |
| 13 | 19309300010 USB-розетка | 1 | |
| 14 | 16809190010 Переключатель фар | 1 | |
| 15 | 16809190390 Позиционный выключатель света | 1 | |
| 16 | 001-EL-3700-0830-00 Декоративная панель | 4 | |
| 17 | 16810650000 Декоративная крышка троса дроссельной заслонки | 1 | |
| 19 | 16810350010 Подстаканник | 2 | |
| 20 | 16810630020 Крышка ящика для хранения | 1 | |
| 21 | 16110260130 Переключатель вращения | 1 | |
| 22 | 06219162205 Шайба φ16×φ22×2 | 1 | |
| 23 | 16108150080 Резиновая шайба капота | 1 | |
| 30 | 16808100000 Пассажирский подлокотник | 1 | |
| 31 | 16810380020 Маленькая крышка переднего внутреннего крыла, правая | 1 | |
| 32 | 16810380010 Переднее внутреннее крыло, левая маленькая крышка | 1 | |
| 33 | 16709320000 Переключатель 2Wd/4Wd | 1 | |
| 34 | 17010630030 Уплотнение крышки вещевого ящика длинна 89см. | 1 | |
| 35 | 01214080205 Болт с шестигранной головкой M8X20 | 4 | |
| 36 | 03714420165 Саморезы Ст4,2×16 | 4 |
Задние крылья и подножки
Схема и детали · позиций: 23
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 20 | |
| 2 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 22 | |
| 3 | 10410190000 Нажимной штифт M8X15 | 50 | |
| 4 | 04512060127 Заклепка-гайка M6 | 14 | |
| 5 | 03414060104 Винт с шестигранной головкой M6×10 (черный) | 4 | |
| 6 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 8 | |
| 7 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 4 | |
| 9 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 2 | |
| 17 | 16810290150 Задняя боковая панель (верхний левый) | 1 | |
| 18 | 16810290160 Задняя боковая панель (вверху справа) | 1 | |
| 19 | 16810290050 Задняя боковая панель, внутренняя (левая) | 1 | |
| 20 | 16810290060 Задняя боковая панель, внутренняя (правая) | 1 | |
| 26 | 03344080255 Винты с шестигранной головкой под торцевой ключ M8×25 | 2 | |
| 27 | 16810630160 Крышка ящика для хранения 1 | 1 | |
| 28 | 16814210060 Задний штифт багажника | 3 | |
| 29 | 16810410040 Отделка крышки ящика для хранения | 2 | |
| 30 | 16810630150 Крышка ящика для хранения 2 | 1 | |
| 31 | 16810630210 Резиновое дно грузового ящика | 2 | |
| 32 | 16710630010 Коробка для хранения | 1 | |
| 33 | 06119091605 Шайба φ8,5×φ16×1,5 | 2 | |
| 34 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 35 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 36 | 17004020010 Резиновая прокладка на отверстии топливного бака | 1 |

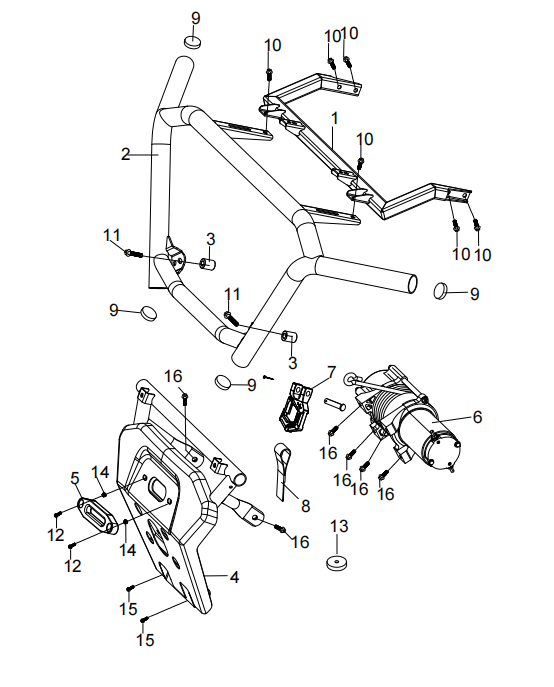

Передняя лебёдка и бампер
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 3 | 16808110220 Монтажная втулка переднего бампера | 2 | |
| 5 | 19414170030 Клюз чёрный 2026 | 1 | |
| 7 | 10914150081 Крюк | 1 | |
| 8 | 10914150090 Якорная веревка | 1 | |
| 8 | 10914150091 Якорная веревка | 1 | |
| 9 | 16108110010 Заглушка переднего бампера | 4 | |
| 10 | 01224080166 Болт с шестигранной головкой M8×16 | 12 | |
| 12 | 03344080254 Винт с шестигранной головкой черный M8×25 | 2 | |
| 14 | 04612080024 Стопорная гайка с шестигранным фланцем | 2 | |
| 15 | 01256100206 Болт с шестигранной головкой M10×20×1,25 | 2 | |
| 16 | 01224080206 Болт с шестигранной головкой M8×20 | 6 |

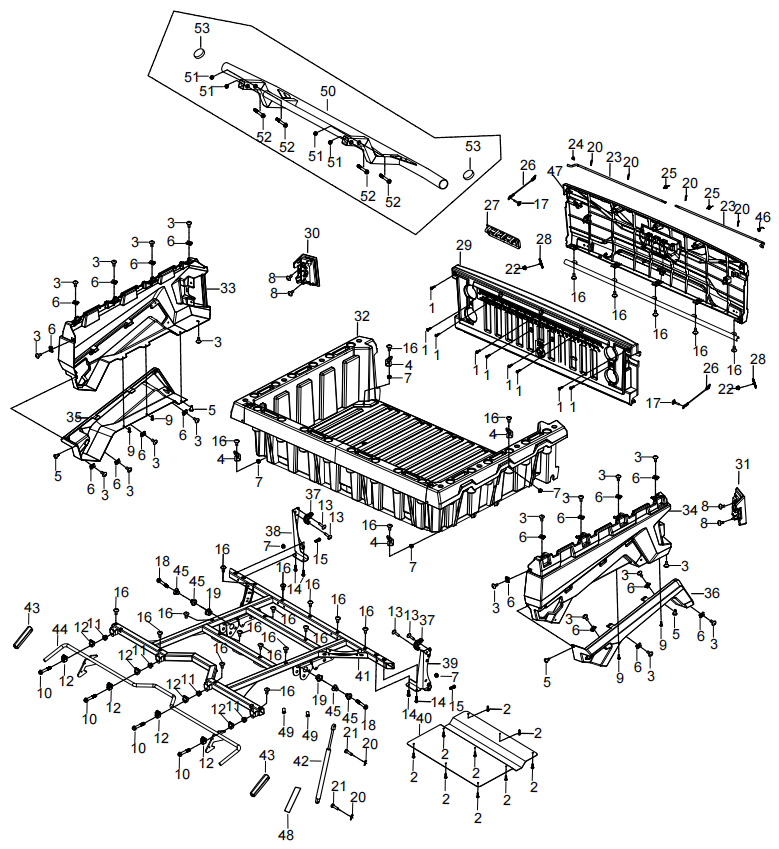

Грузовая платформа
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 03714550404 Саморез с шестигранной головкой | 9 | |
| 2 | 03714550164 Саморез с шестигранной головкой | 9 | |
| 3 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 13 | |
| 4 | 16810150180 Кольцо грузового крюка | 4 | |
| 5 | 10410190000 Нажимной штифт M8X15 | 4 | |
| 6 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 18 | |
| 7 | 04612060026 Шестигранная контргайка с фланцем M6 | 4 | |
| 8 | 01224050125 Болт с шестигранной головкой M5X12 | 4 | |
| 10 | 01214080456 Болт с шестигранной головкой M8×45 | 4 | |
| 11 | 04612080026 Шестигранная контргайка с фланцем M8 | 4 | |
| 12 | 16810151770 Блок крепления грузовой ручки | 8 | |
| 13 | 03414060404 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×40 | 4 | |
| 14 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 15 | 01254060166 Болт с шестигранной головкой M6×16 | 2 | |
| 16 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 24 | |
| 17 | 03464060304 Ступенчатый болт с шестигранной головкой и потайной головкой | 2 | |
| 18 | 01256120756 Болт с шестигранным фланцем 12x75x1,25 | 2 | |
| 19 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 2 | |
| 20 | 16810151780 R-контактный разъем | 6 | |
| 21 | 10908410020 Нижний фиксатор кровати Dumo | 2 | |
| 22 | 04112050025 Стопорная гайка шестигранного фланца 6 | 2 | |
| 24 | 16810151370 Ограничительная пружина выключателя двери багажника (со стороны пассажира) | 1 | |
| 25 | 16810150050 Торсионная пружина дверного переключателя грузового отсека | 2 | |
| 26 | 16810150150 Трос отвала | 2 | |
| 27 | 16810150800 Ручка замка задней двери грузового отсека | 1 | |
| 28 | 13609180080 Отражающая пластина (красная) | 2 | |
| 30 | 16809070020 Задний фонарь правый | 1 | |
| 31 | 16809070010 Задний фонарь левый | 1 | |
| 37 | 16810151760 Защелка дверного замка грузового отсека | 2 | |
| 38 | 16810151570 Кронштейн заднего заднего фонаря (правый) | 1 | |
| 39 | 16810151560 Монтажный кронштейн заднего заднего фонаря (левый) | 1 | |
| 43 | 16110150070 Поручни для кровати-думма с резиновым рукавом | 2 | |
| 45 | 14610470070 Вращающийся вал, нейлоновая втулка | 4 | |
| 46 | 16810150440 Ограничительная пружина грузовой ручки (со стороны водителя) | 1 | |
| 49 | 04512080127 Шестигранная заклепочная гайка M8 | 2 | |
| 51 | 01256100656 Болт с шестигранной головкой M10×65×1,25 | 4 | |
| 52 | 04622100026 Контргайка фланца Heagon M10X1,25 | 4 | |
| 53 | 16108110010 Заглушка переднего бампера | 2 |

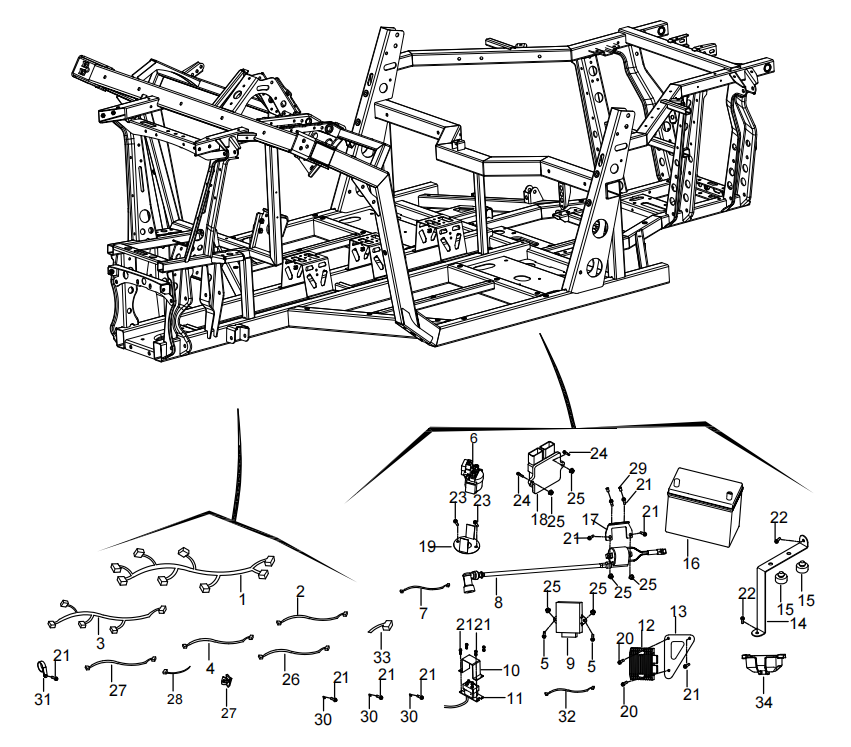

Электрооборудование
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 4 | 16809010130 Жгут проводов стартера | 1 | |
| 6 | 18809350000 Реле стартера | 1 | |
| 7 | 18809010090 Провод стартера | 1 | |
| 9 | 18809370000 Блок BCM | 1 | |
| 10 | 10914150010 Крышка коробки контроллера лебедки | 1 | |
| 12 | 16811060120 Монтажная пластина регулятора | 1 | |
| 15 | 10114090430 Нижняя резина грузового отсека | 1 | |
| 16 | 001-EL-3700-0500-00 Аккумулятор Замена для EBX30L-BS Замена для QN-YIX30L-BS | 1 | |
| 20 | 01254060306 Болт с шестигранной головкой M6×30 | 2 | |
| 21 | 01254060166 Болт с шестигранной головкой M6×16 | 16 | |
| 22 | 01254060206 Болт с шестигранным фланцем 6x20 | 1 | |
| 23 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 6 | |
| 24 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 2 | |
| 25 | 04612060026 Шестигранная контргайка с фланцем M6 | 6 | |
| 27 | 90103040053 Пряжка Замена для 13210340210 | 50 | |
| 28 | 90103040052 Кабельные стяжки 5*250 | 30 | |
| 29 | 04512060127 Заклепка-гайка M6 | 2 | |
| 30 | 06819060004 Стопорная шайба для наружных зубьев | 3 | |
| 31 | 14612080000 Клип 36 | 1 | |
| 33 | 17309160280 Разъем для предупреждения о коротком замыкании при воспламенении | 1 | |
| 34 | 16809010320 Крышка коробки предохранителей | 1 |
Двигатель
Схема и детали · позиций: 16
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 01256100706 Болт с шестигранной головкой с фланцем М10*70 | 1 | |
| 3 | 21040401801 Амортизаторы выхлопных газов | 1 | |
| 5 | 04622100026 Контргайка фланца Heagon M10X1,25 | 1 | |
| 6 | 01256100356 Шестигранная контргайка с фланцем M10 | 2 | |
| 7 | 17705100140 Втулка рулевого механизма | 2 | |
| 8 | 01256122406 Болт с шестигранной головкой M12X240X1.25 | 2 | |
| 9 | 01214080205 Болт с шестигранной головкой M8X20 | 10 | |
| 10 | 19302100000 Опора двигателя нижняя | 4 | |
| 12 | 04622120026 Шестигранная контргайка с фланцем M12X1,25 | 2 | |
| 14 | 100096995 Прокладка впускного коллектора / патрубка (ATV500) | 1 | |
| 15 | 21040402401 Держатель проволоки | 4 | |
| 16 | 01254060166 Болт с шестигранной головкой M6×16 | 3 | |
| 19 | 100750176 Датчик давления и температуры впускного воздуха NC250 EFI Замена для 100062907 | 1 | |
| 20 | 100011550-0008 Болт с уменьшенным фланцем (стандарт GB16674) | 2 | |
| 21 | 100761844 Форсунка топливная ATV500 Замена для 100085031 | 1 | |
| 25 | 10402070000 Резина двигателя | 2 |

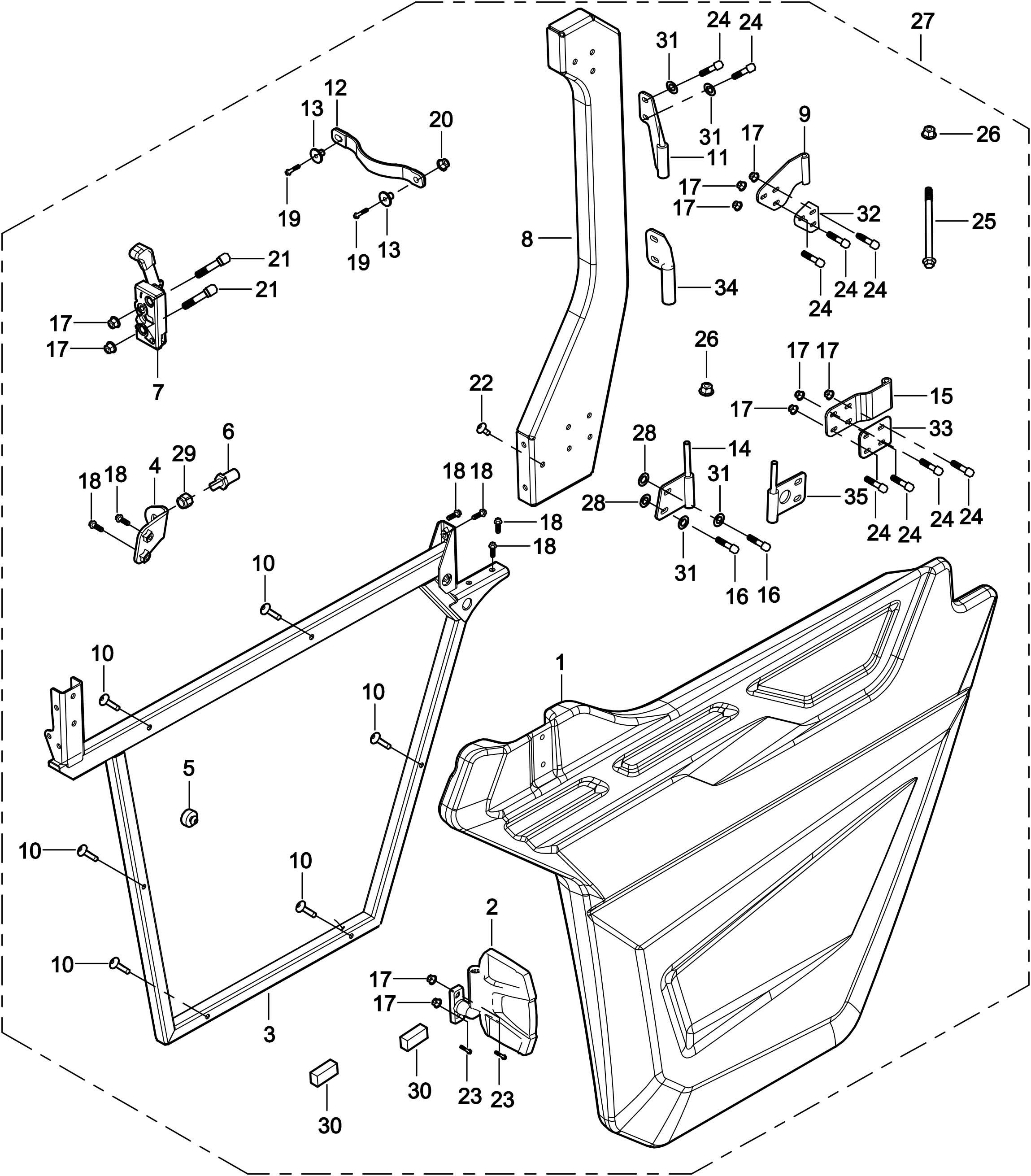

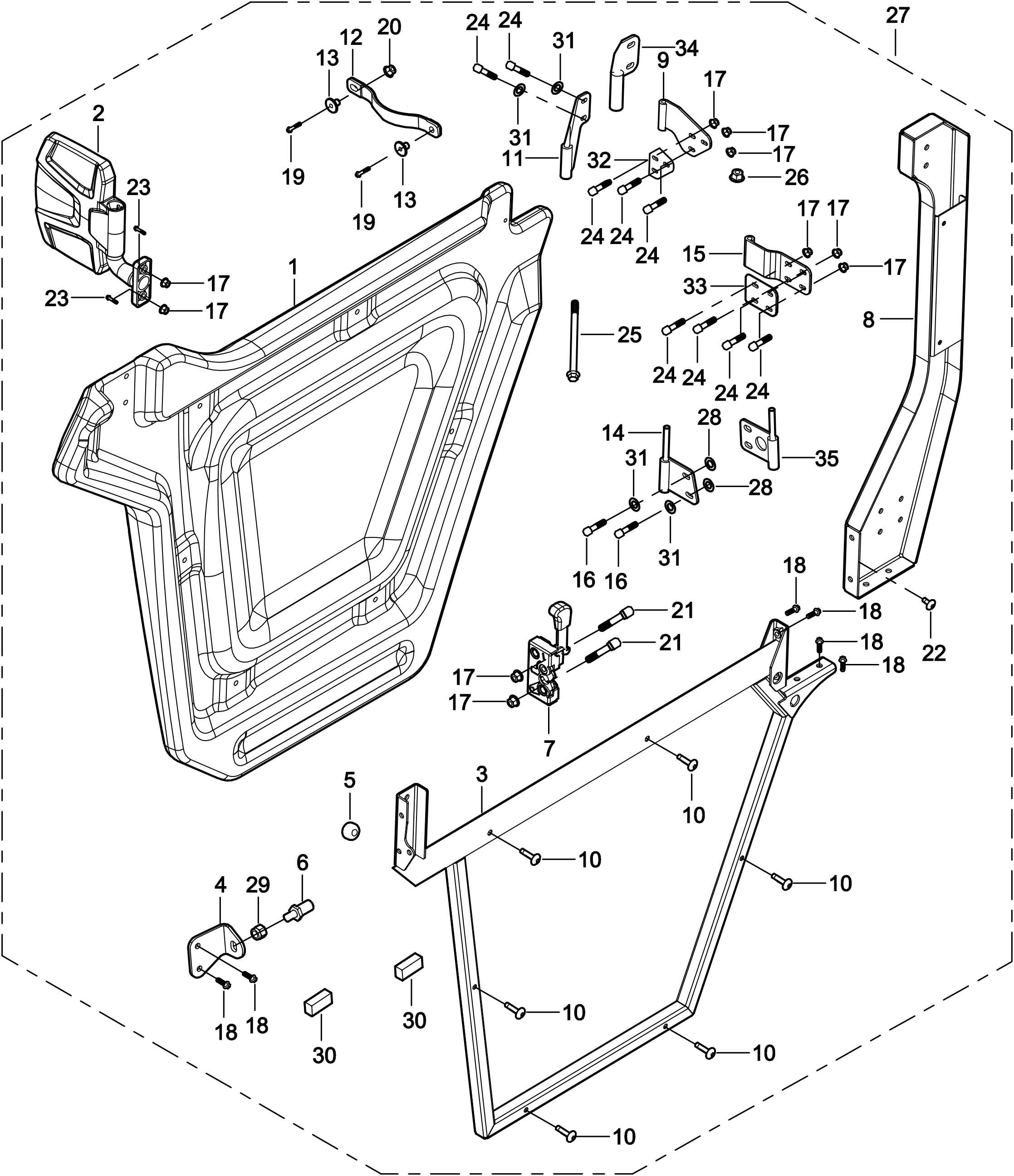

Передняя дверь
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 16710340150 Передняя полуторная дверь,LH | 1 | |
| 2 | 15105140001 Зеркало заднего вида, сторона водителя Замена для 15110514001 Замена для 15105140000 | 1 | |
| 4 | 16810340510 Монтажная пластина лобового удара (со стороны водителя) | 1 | |
| 5 | 16710340250 Резиновая прокладка для половинной двери | 1 | |
| 6 | 16810340490 Дверной ударник | 1 | |
| 7 | 16810340080 Половинный дверной замок,LH | 1 | |
| 8 | 16810340220 Верхний фиксированный кронштейн для половины двери, LH | 1 | |
| 9 | 16810342020 Верхняя динамическая петля передней двери (передняя верхняя правая) | 1 | |
| 10 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 6 | |
| 12 | 16810340300 Обшивка двери | 1 | |
| 13 | 10404140000 Внутренняя втулка стяжной ленты капота | 2 | |
| 15 | 16810340030 Нижняя петля половинной двери | 1 | |
| 16 | 01214080254 Болт с шестигранной фланцевой головкой M8X25 | 2 | |
| 17 | 04612080024 Стопорная гайка с шестигранным фланцем | 13 | |
| 18 | 01224080166 Болт с шестигранной головкой M8×16 | 6 | |
| 19 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 2 | |
| 20 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 21 | 03324080405 Винт с потайной головкой M10×40×1,25 | 2 | |
| 22 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 1 | |
| 23 | 03344080355 Винт с потайной головкой M8X35 | 2 | |
| 24 | 01214080204 Болт с шестигранной головкой M8X20 | 9 | |
| 25 | 01214101554 Болт с шестигранной головкой M10×155×1,25 | 1 | |
| 26 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 2 | |
| 27 | Z6810340130 Передняя половина двери в сборе,LH | 1 | |
| 28 | 06119093005 Шайба φ20×φ8,5×3 | 2 | |
| 29 | 04212120021 шестигранная фланцевая гайка | 1 | |
| 30 | 16710340590 Резиновая накладка на нижнюю часть двери | 2 | |
| 31 | 06119051805 Шайба φ5×φ18×1,5 | 2 | |
| 32 | 16810342410 Плоская шайба шарнира,Верхняя | 1 | |
| 33 | 16810342420 Плоская шайба шарнира,Нижняя | 1 | |
| 34 | 16810342070 Статическая петля задней двери (задняя верхняя левая) | 1 | |
| 35 | 16810342110 Статическая петля задней двери (задняя нижняя левая) | 1 |
Передняя дверь
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 16710340160 Передняя половинчатая дверь,RH | 1 | |
| 2 | 15105150001 Зеркало заднего вида со стороны пассажира Замена для 15105150000 | 1 | |
| 4 | 16810340520 Монтажная пластина лобового удара ((со стороны пассажира) | 1 | |
| 5 | 16710340250 Резиновая прокладка для половинной двери | 1 | |
| 6 | 16810340490 Дверной ударник | 1 | |
| 7 | 16810340090 Половинный дверной замок,RH | 1 | |
| 8 | 16810340230 Верхний фиксированный кронштейн для половины двери, RH | 1 | |
| 9 | 16810342010 Статическая петля передней двери (передняя верхняя левая) | 1 | |
| 10 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 6 | |
| 12 | 16810340300 Обшивка двери | 1 | |
| 13 | 10404140000 Внутренняя втулка стяжной ленты капота | 2 | |
| 15 | 16810340030 Нижняя петля половинной двери | 1 | |
| 16 | 01214080254 Болт с шестигранной фланцевой головкой M8X25 | 2 | |
| 17 | 04612080024 Стопорная гайка с шестигранным фланцем | 13 | |
| 18 | 01224080166 Болт с шестигранной головкой M8×16 | 6 | |
| 19 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 2 | |
| 20 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 21 | 03324080405 Винт с потайной головкой M10×40×1,25 | 2 | |
| 22 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 1 | |
| 23 | 03344080355 Винт с потайной головкой M8X35 | 2 | |
| 24 | 01214080204 Болт с шестигранной головкой M8X20 | 9 | |
| 25 | 01214101554 Болт с шестигранной головкой M10×155×1,25 | 1 | |
| 26 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 2 | |
| 27 | Z6810340140 Передняя половина двери в сборе,RH | 1 | |
| 28 | 06119093005 Шайба φ20×φ8,5×3 | 2 | |
| 29 | 04212120021 шестигранная фланцевая гайка | 1 | |
| 30 | 16710340590 Резиновая накладка на нижнюю часть двери | 2 | |
| 31 | 06119051805 Шайба φ5×φ18×1,5 | 2 | |
| 32 | 16810342410 Плоская шайба шарнира,Верхняя | 1 | |
| 33 | 16810342420 Плоская шайба шарнира,Нижняя | 1 | |
| 34 | 16810342070 Статическая петля задней двери (задняя верхняя левая) | 1 | |
| 35 | 16810342120 Статическая петля задней двери (задняя нижняя правая) | 1 |
Передняя дверь
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01224080254 Шестигранный фланцевый болт | 10 | |
| 2 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 25 | |
| 3 | 04512060127 Заклепка-гайка M6 | 12 | |
| 4 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 5 | |
| 5 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 15 | |
| 6 | 03344080255 Винты с шестигранной головкой под торцевой ключ M8×25 | 2 | |
| 7 | 03324080405 Винт с потайной головкой M10×40×1,25 | 2 | |
| 8 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 9 | 06119093005 Шайба φ20×φ8,5×3 | 2 | |
| 10 | 06119092005 Шайба φ8,5×φ20×2 | 2 | |
| 11 | 01214080204 Болт с шестигранной головкой M8X20 | 4 | |
| 12 | 16810340300 Обшивка двери | 1 | |
| 14 | 16810342230 Верхняя буферная полоса для стекла двери L=487 мм | 1 | |
| 16 | Z6810DFLH00 Комплект передней полной двери (левой) | 1 | |
| 19 | 16810340920 Стеклянная направляющая | 1 | |
| 20 | 16810342190 Стеклянная верхняя крепежная пластина | 1 | |
| 21 | 16510340940 Оконный грязеотвод, L=690 мм | 1 | |
| 22 | 16710340330 Переднее вторичное оконное стекло | 1 |
Передняя дверь
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 24 | 16810341100 Дверной ящик для хранения (слева) | 1 | |
| 25 | 16810342250 Ручка регулятора дверного стекла | 1 | |
| 26 | 03714420165 Саморезы Ст4,2×16 | 2 | |
| 27 | 16614100050 Ручка | 1 | |
| 28 | 16710341080 Передняя внутренняя дверь (левая) | 1 | |
| 29 | 16810342461 Уплотнитель двери (передний левый) | 1 | |
| 30 | 16810340500 Рама передней внутренней двери (со стороны водителя) | 1 | |
| 31 | 16810342140 Верхняя крепежная пластина вторичного оконного стекла | 1 | |
| 32 | 16810342150 Нижняя крепежная пластина вторичного оконного стекла (со стороны водителя) | 1 | |
| 33 | 16810342100 Дверной замок (передний левый) | 1 | |
| 34 | 16810340511 Передняя монтажная пластина,LH | 1 | |
| 36 | 16710341060 Передняя внешняя дверь (со стороны водителя) | 1 | |
| 37 | 16810342200 Дверные ручки с ключами (со стороны водителя) | 1 | |
| 38 | 15105140001 Зеркало заднего вида, сторона водителя Замена для 15110514001 Замена для 15105140000 | 1 | |
| 39 | 16810342010 Статическая петля передней двери (передняя верхняя левая) | 1 | |
| 40 | 16810342070 Статическая петля задней двери (задняя верхняя левая) | 1 | |
| 41 | 16810342030 Нижняя динамическая петля двери | 1 | |
| 42 | 16810342110 Статическая петля задней двери (задняя нижняя левая) | 1 | |
| 43 | 16710340310 Электрическое стекло передней двери | 1 | |
| 44 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 3 | |
| 45 | 16810340490 Дверной ударник | 1 |
Передняя дверь
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 47 | 10404140000 Внутренняя втулка стяжной ленты капота | 2 | |
| 48 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 49 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 3 | |
| 50 | 16810342310 Резиновая втулка регулятора дверного стекла | 1 | |
| 51 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 3 | |
| 52 | 01214101554 Болт с шестигранной головкой M10×155×1,25 | 1 | |
| 54 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 1 | |
| 55 | 04212120021 шестигранная фланцевая гайка | 1 | |
| 56 | 06119051805 Шайба φ5×φ18×1,5 | 2 | |
| 57 | 16810342410 Плоская шайба шарнира,Верхняя | 1 | |
| 58 | 16810342420 Плоская шайба шарнира,Нижняя | 1 |
Передняя дверь
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01224080254 Шестигранный фланцевый болт | 10 | |
| 2 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 25 | |
| 3 | 04512060127 Заклепка-гайка M6 | 12 | |
| 4 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 5 | |
| 5 | 04922060024 Внутренние винты с шестигранной головкой под торцовый ключ 6x16 | 15 | |
| 6 | 03344080255 Винты с шестигранной головкой под торцевой ключ M8×25 | 2 | |
| 7 | 03324080405 Винт с потайной головкой M10×40×1,25 | 2 | |
| 8 | 04612080026 Шестигранная контргайка с фланцем M8 | 2 | |
| 9 | 06119093005 Шайба φ20×φ8,5×3 | 2 | |
| 10 | 06119092005 Шайба φ8,5×φ20×2 | 2 | |
| 11 | 01214080204 Болт с шестигранной головкой M8X20 | 4 | |
| 12 | 16810340300 Обшивка двери | 1 | |
| 14 | 16810342230 Верхняя буферная полоса для стекла двери L=487 мм | 1 | |
| 16 | Z6810DFRH00 Комплект передней полной двери (правой) | 1 | |
| 19 | 16810340920 Стеклянная направляющая | 1 | |
| 20 | 16810342190 Стеклянная верхняя крепежная пластина | 1 | |
| 21 | 16510340940 Оконный грязеотвод, L=690 мм | 1 | |
| 22 | 16710340330 Переднее вторичное оконное стекло | 1 |
Передняя дверь
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 24 | 16810341110 Ящик для хранения в двери (со стороны пассажира) | 1 | |
| 25 | 16810342250 Ручка регулятора дверного стекла | 1 | |
| 26 | 03714420165 Саморезы Ст4,2×16 | 2 | |
| 27 | 16614100050 Ручка | 1 | |
| 28 | 16710341090 Передняя внутренняя дверь (со стороны пассажира) | 1 | |
| 29 | 16810342471 Уплотнитель двери (передний правый) | 1 | |
| 30 | 16810340600 Рама передней внутренней двери (со стороны пассажира) | 1 | |
| 31 | 16810342140 Верхняя крепежная пластина вторичного оконного стекла | 1 | |
| 32 | 16810342160 Нижняя крепежная пластина вторичного оконного стекла (со стороны пассажира) | 1 | |
| 33 | 16810343100 Дверной замок (передний правый) | 1 | |
| 34 | 16810340521 Передняя монтажная пластина,RH | 1 | |
| 35 | 16710340580 Регулятор дверного стекла (передний правый) | 1 | |
| 36 | 16710341070 Передняя внешняя дверь (со стороны пассажира) | 1 | |
| 37 | 16810342200 Дверные ручки с ключами (со стороны водителя) | 1 | |
| 38 | 15105150001 Зеркало заднего вида со стороны пассажира Замена для 15105150000 | 1 | |
| 39 | 16810342020 Верхняя динамическая петля передней двери (передняя верхняя правая) | 1 | |
| 40 | 16810342070 Статическая петля задней двери (задняя верхняя левая) | 1 | |
| 41 | 16810342030 Нижняя динамическая петля двери | 1 | |
| 43 | 16710340320 Стекло боковое | 1 | |
| 44 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 3 | |
| 45 | 16810340490 Дверной ударник | 1 | |
| 60 | 16810342120 Статическая петля задней двери (задняя нижняя правая) | 1 |
Передняя дверь
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 47 | 10404140000 Внутренняя втулка стяжной ленты капота | 2 | |
| 48 | 04612060026 Шестигранная контргайка с фланцем M6 | 5 | |
| 49 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 3 | |
| 50 | 16810342310 Резиновая втулка регулятора дверного стекла | 1 | |
| 51 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 3 | |
| 52 | 01214101554 Болт с шестигранной головкой M10×155×1,25 | 1 | |
| 54 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 1 | |
| 55 | 04212120021 шестигранная фланцевая гайка | 1 | |
| 56 | 06119051805 Шайба φ5×φ18×1,5 | 2 | |
| 57 | 16810342410 Плоская шайба шарнира,Верхняя | 1 | |
| 58 | 16810342420 Плоская шайба шарнира,Нижняя | 1 |

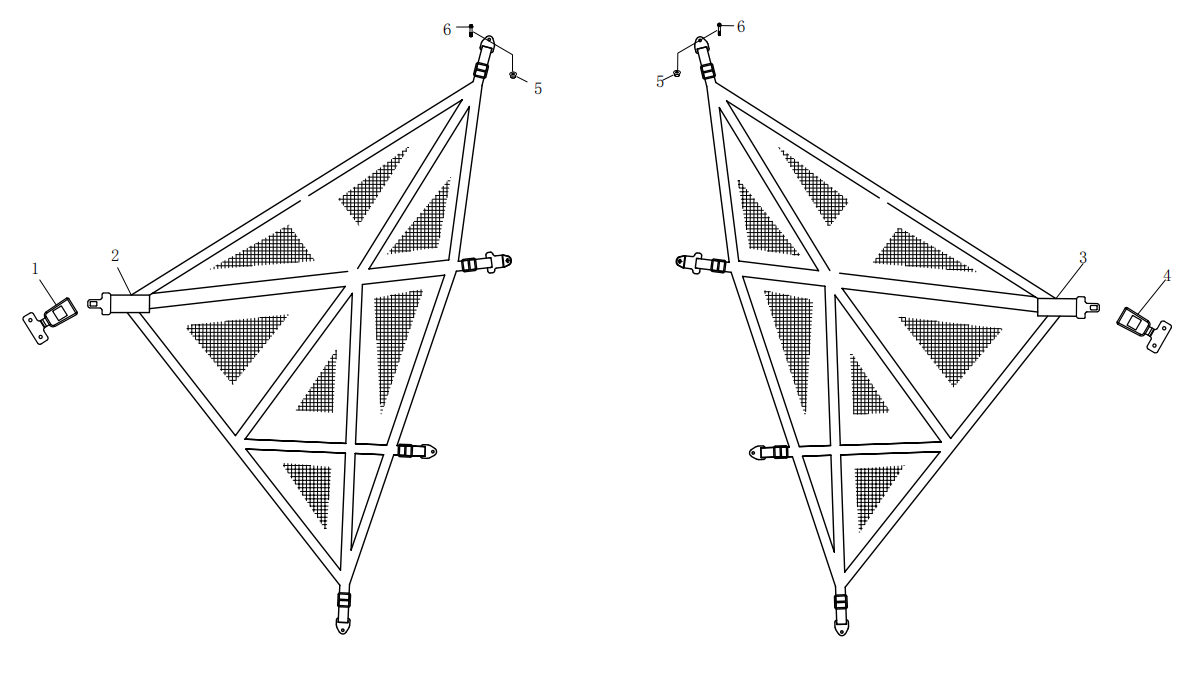

Передние двери
Схема и детали · позиций: 2
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 5 | 04612060026 Шестигранная контргайка с фланцем M6 | 2 | |
| 6 | 01254060166 Болт с шестигранной головкой M6×16 | 2 |

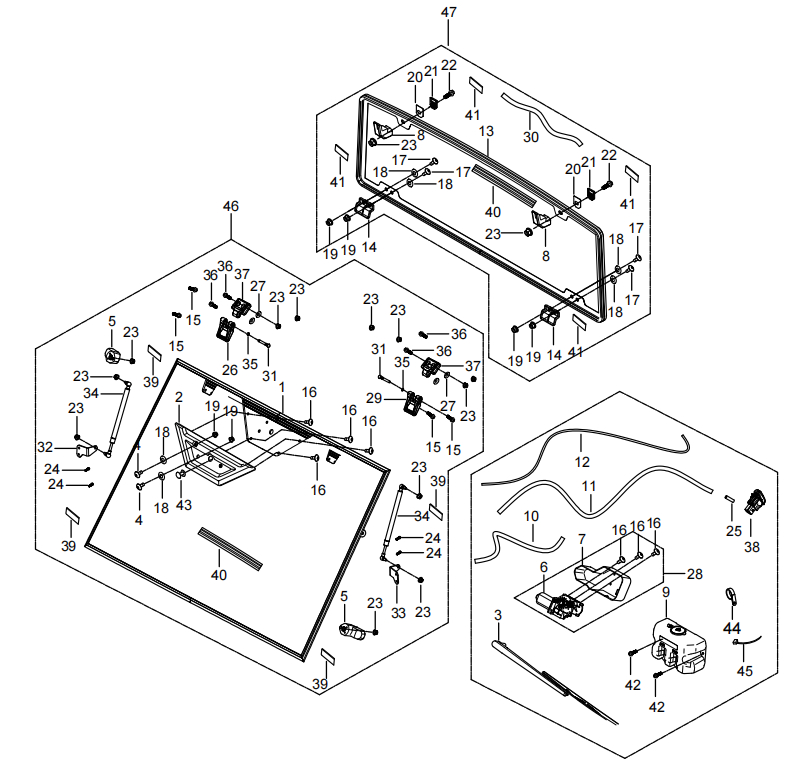

Переднее и заднее стекло
Схема и детали · позиций: 39
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 16814110190 Фиксированное крепление, двигатель стеклоочистителя | 1 | |
| 5 | 16814110090 Зажим для установки переднего лобового стекла | 2 | |
| 6 | 16614140601 Мотор стеклоочистителя нового образца | 1 | |
| 7 | 16614110851 Крышка двигателя | 1 | |
| 8 | 16814110500 Зажим для установки заднего лобового стекла | 2 | |
| 9 | 16614110701 Бачок стеклоомывателя в сборе | 1 | |
| 10 | 16614110830 Стеклянная водопроводная труба (короткая) | 1 | |
| 11 | 16614110840 Стеклянная водопроводная труба (длинная) | 1 | |
| 12 | 16814140610 Провод разъема электродвигателя стеклоочистителя | 1 | |
| 14 | 16814110540 Нижний монтажный зажим заднего ветрового стекла | 2 | |
| 15 | 01214080145 Фланцевый болт с шестигранной головкой 8×14 | 4 | |
| 16 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 7 | |
| 17 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 4 | |
| 18 | 10914110060 Резиновая прокладка 7X20X2 | 6 | |
| 19 | 04612060025 Шестигранная фланцевая стопорная гайка M6 | 6 | |
| 20 | 16814110530 Проставка верхней монтажной пластины заднего лобового стекла | 2 | |
| 21 | 16814110520 Верхняя монтажная пластина заднего лобового стекла | 2 | |
| 22 | 01214080305 Болт с шестигранной головкой M8x30 Замена для 01224080305 | 2 | |
| 23 | 04612080024 Стопорная гайка с шестигранным фланцем | 12 | |
| 24 | 01254060166 Болт с шестигранной головкой M6×16 | 8 | |
| 25 | 16614110820 Соединитель, стеклянная водопроводная труба | 1 | |
| 26 | 16814110340 Статический шарнир переднего лобового стекла (со стороны пассажира) | 1 | |
| 27 | 06219092205 Болт с крестообразной головкой φ8,5×φ22×2 | 8 | |
| 28 | 16614140030 Двигатель стеклоочистителя и крышка двигателя | 1 | |
| 29 | 16814110330 Статический шарнир переднего лобового стекла (со стороны водителя) | 1 | |
| 31 | 16614110270 Шарнирный вал | 2 | |
| 32 | 16814110360 Монтажная пластина газовой пружины переднего лобового стекла (со стороны пассажира) | 1 | |
| 33 | 16814110350 Монтажная пластина газовой пружины переднего лобового стекла (со стороны водителя) | 1 | |
| 34 | 16814110301 Амортизатор переднего лобового стекла Замена для 16814110300 | 2 | |
| 35 | 07031060004 Защелкивающийся зажим φ6 | 2 | |
| 36 | 01224080206 Болт с шестигранной головкой M8×20 | 4 | |
| 37 | 16814110320 Петля переднего лобового стекла | 2 | |
| 38 | 16809190400 Выключатель двигателя стеклоочистителя | 1 | |
| 39 | 16814120040 Уплотнитель лобового стекла | 6 | |
| 41 | 16814120050 Уплотнитель заднего лобового стекла | 4 | |
| 42 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 2 | |
| 43 | 16814120030 Резиновая заглушка переднего ветрового стекла (без электродвигателя стеклоочистителя) | 1 | |
| 44 | 10109380010 Зажим для крепления жгута проводов 1-14 | 4 | |
| 45 | 90103040057 Металлические пластинчатые стяжки на молнии | 1 |

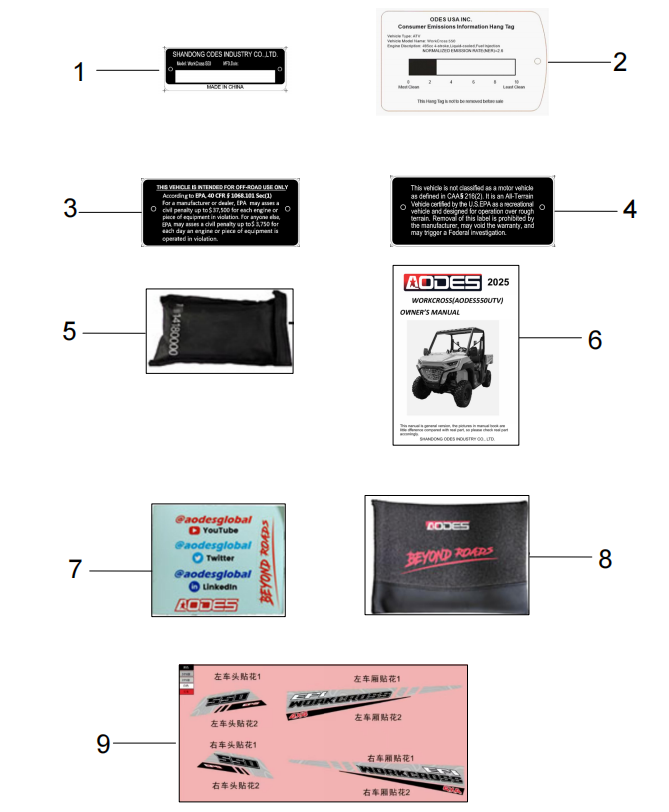

Комплект наклеек
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 3 | 10113020271 Табличка EPA, предназначенная для использования вне дорог | 1 | |
| 4 | 10113020700 Идентификационная табличка квадроцикла EPA | 1 | |
| 5 | 10914180000 Сумка для набора инструментов | 1 | |
| 7 | 16813041000 Наклейки Aodes | 1 | |
| 8 | 16814050000 Сумка для документов с кодами | 1 |

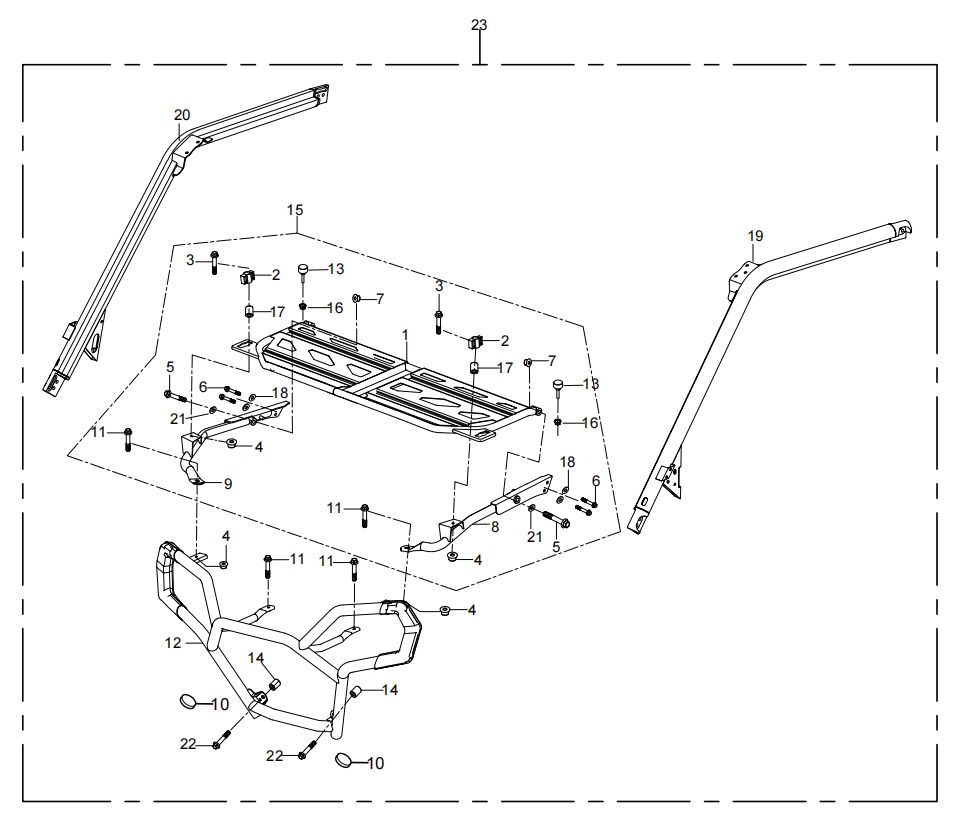

Откидной передний багажник
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 3 | 01214080405 Болт с шестигранным фланцем 8x40 | 2 | |
| 4 | 04612080025 Стопорная гайка фланца Heagon 8 | 4 | |
| 6 | 01214080205 Болт с шестигранной головкой M8X20 | 4 | |
| 7 | 04622100025 Стопорная гайка фланца Heagon 10 | 2 | |
| 10 | 16108110010 Заглушка переднего бампера | 2 | |
| 11 | 01214080255 Болт с шестигранной головкой M8X25 | 2 | |
| 13 | 10406030040 Тормозная Резина | 2 | |
| 14 | 16808110220 Монтажная втулка переднего бампера | 2 | |
| 21 | 06119102605 Шайба φ10.5xφ26x1.5 | 2 |

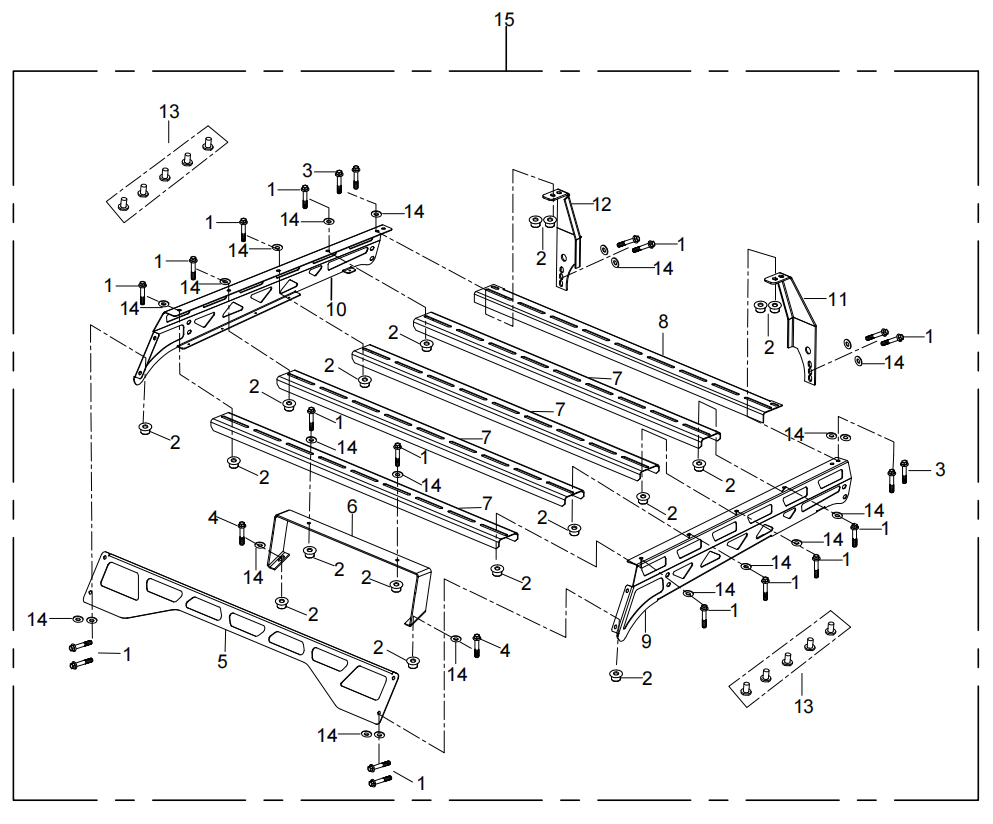

Откидной передний багажник
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01214080205 Болт с шестигранной головкой M8X20 | 18 | |
| 2 | 04612080025 Стопорная гайка фланца Heagon 8 | 20 | |
| 3 | 01214080255 Болт с шестигранной головкой M8X25 | 4 | |
| 4 | 01224080305 M8×30（全丝）(军绿色) Замена для 01214080305 | 2 |
Откидной передний багажник
Схема и детали · позиций: 3
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01214080205 Болт с шестигранной головкой M8X20 | 80 | |
| 3 | 04612080025 Стопорная гайка фланца Heagon 8 | 80 | |
| 21 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 8 |

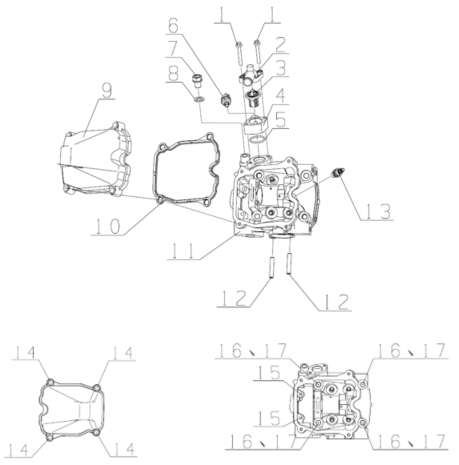

Головка цилиндра
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100011540-0013 Болт M6×50 | 2 | |
| 2 | 100079393 Крышка термостата | 1 | |
| 3 | 100201768 Термостат | 1 | |
| 4 | 100079391-0001 Основание термостата | 1 | |
| 5 | 100716042 Уплотнительное кольцо φ27×2,5 | 1 | |
| 6 | 100097091 Датчик Температуры Охлаждающей Жидкости CG200-A | 1 | |
| 7 | 100100331-0012 Пробка для слива масла | 1 | |
| 8 | 100106548 Шайба φ12.1×2×φ20 | 1 | |
| 9 | 100079445-0001 Крышка головки блока цилиндров ATV500 пластиковая черная | 1 | |
| 10 | 100079432 Прокладка головки блока цилиндров ATV500 | 1 | |
| 11 | 100079352-0002 Головка блока цилиндров ATV500 в сборе | 1 | |
| 12 | 100100449-0003 Болт M8×44 | 2 | |
| 13 | 100079462 Свеча зажигания ATV500 NGK DCPR8E | 1 | |
| 14 | 100089074-0002 Болт крышки головки блока цилиндров ATV500 M6×40 | 4 | |
| 15 | 100081285-0001 Болт M6×132 | 2 | |
| 16 | 100079427-0001 Болт головки блока цилиндров ATV500 M10×190-1.5 | 4 | |
| 17 | 100106393 Шайба φ10,5×2×φ20 | 4 |
Блок цилиндров
Схема и детали · позиций: 8
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079365 Прокладка головки блока цилиндров ATV500 | 1 | |
| 2 | 100100909 Штифт φ5×11,8 | 4 | |
| 3 | 100079367 Прокладка натяжителя цепи | 1 | |
| 4 | 100079456 Натяжитель цепи ГРМ ATV500 | 1 | |
| 5 | 100011534-0009 Болт M6×25 | 2 | |
| 6 | 100106538 Шайба φ6,2×1,5×φ13 | 1 | |
| 7 | 100055592-0008 Болт M6×10 | 1 | |
| 8 | 100079366 Прокладка блока цилиндров ATV500 | 1 |
Газораспределительный механизм
Схема и детали · позиций: 22
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100102761 Шайба φ12.2×0.5×φ20 | 4 | |
| 2 | 100079439 Коромысло выпускного клапана ATV500 | 1 | |
| 3 | 100079436 Вал коромысел ATV500 | 2 | |
| 4 | 100079440 Коромысло впускного клапана ATV500 | 1 | |
| 5 | 100079435 Упорная пластина распредвала ATV500 | 1 | |
| 6 | 100055591-0009 Болт M6×12 | 1 | |
| 7 | 100079480 Вал распределительный ATV500 | 1 | |
| 8 | 100079399 Башмак натяжителя цепи ATV500 | 1 | |
| 9 | 100079408 Цепь ГРМ ATV500 цепь 9×122 зубчатая | 1 | |
| 10 | 100079428 Болт | 1 | |
| 11 | 100079398 Направляющая цепи ГРМ ATV500 | 1 | |
| 12 | 100011319-0001 Болт M8×32 | 1 | |
| 13 | 100079479 Редукционный клапан распределительного вала ATV500 | 1 | |
| 14 | 100031911-0004 Болт M6×10 | 2 | |
| 15 | 100079478 Ведомая звездочка ГРМ ATV500 | 1 | |
| 16 | 100079437 Выпускной клапан ATV500 | 2 | |
| 17 | 100079380 Шайба пружины клапана нижняя ATV500 | 4 | |
| 18 | 100105334 Калпачек маслосъемный ATV500 | 4 | |
| 19 | 100079385 Пружина клапана ATV500 | 4 | |
| 20 | 100079381 Шайба пружины клапана верхняя ATV500 | 4 | |
| 21 | 100079382 Сухарь клапана | 8 | |
| 22 | 100079438 Впускной клапан ATV500 | 2 |

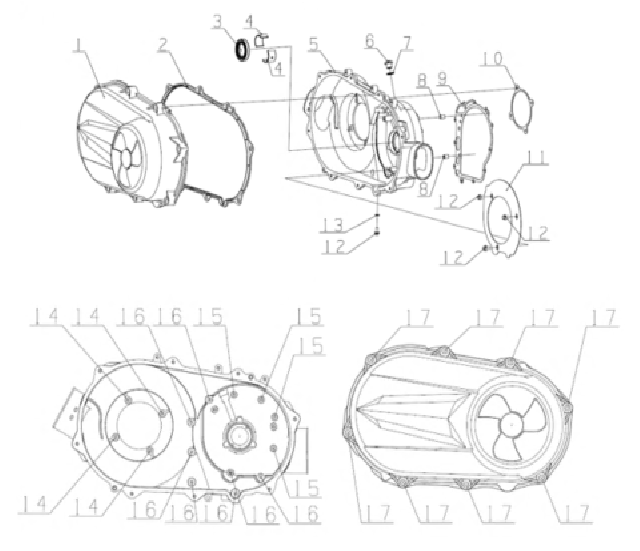

Картер двигателя
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079454-0001 Крышка правого картера двигателя ATV500 пластиковая черная | 1 | |
| 2 | 100079397 Прокладка правой крышки ATV500 | 1 | |
| 3 | 100079447 Сальник 32×55×10 | 1 | |
| 4 | 100079394 Вкладыш коленвала ATV500 | 2 | |
| 5 | 100079419-0001 Правый картер ДВС ATV500 | 1 | |
| 6 | 100079406-0001 Болт M14×1,5×12 | 1 | |
| 7 | 100106552 Шайба φ14×1.5×φ20 | 1 | |
| 8 | 100101211 Штифт φ8×14×φ7 | 2 | |
| 9 | 100079364 Прокладка картера ATV500 правая передняя | 1 | |
| 10 | 100079363 Прокладка картера ATV500 правая задняя | 1 | |
| 11 | 100079375 Воздушный дефлектор ATV500 | 1 | |
| 12 | 100055591-0009 Болт M6×12 | 4 | |
| 13 | 100106563 Шайба φ6.2×1×φ12 | 1 | |
| 14 | 100055588-0008 Болт M6×20 | 4 | |
| 15 | 100011536-0011 Болт M6×30 | 4 | |
| 16 | 100033118-0001 Болт M6×40 | 7 | |
| 17 | 100089074-0002 Болт крышки головки блока цилиндров ATV500 M6×40 | 8 |
Механизм электростартера
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079387 Зубчатый вал ATV500 | 1 | |
| 2 | 100079470 Зубчатое колесо малое ATV500 | 1 | |
| 3 | 100079471 Зубчатое колесо большое ATV500 | 1 | |
| 4 | 100079467-0004 Стартер ATV500 | 1 | |
| 5 | 100011533-0007 Болт M6×22 | 2 |
Магнето в сборе
Схема и детали · позиций: 6
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079466 Муфта свободного хода ATV500 | 1 | |
| 2 | 100788179 Магнето ротора ATV500 | 1 | |
| 3 | 100100499-0002 Болт M8×18 | 6 | |
| 5 | 100079372 Крепежная пластина для провода Магнето ATV500 | 1 | |
| 6 | 100055592-0008 Болт M6×10 | 1 | |
| 7 | 100011536-0011 Болт M6×30 | 3 |

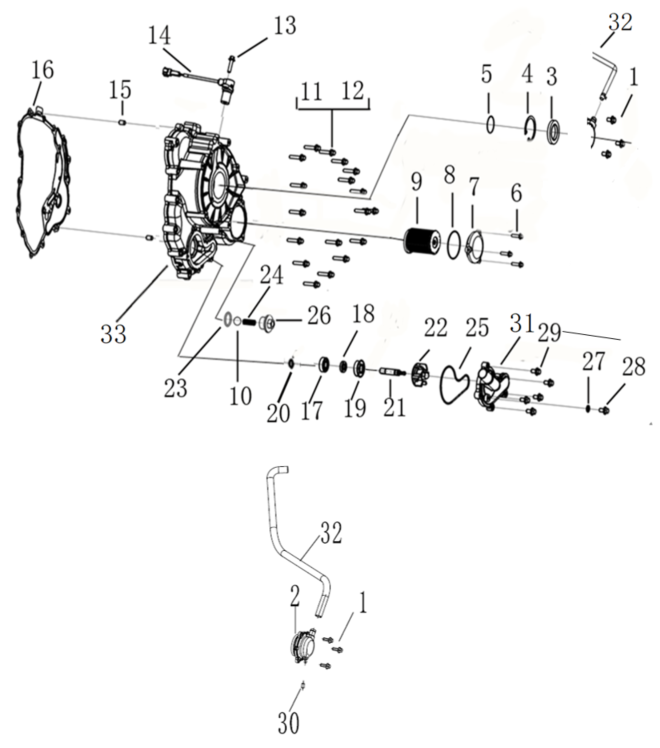

Картер двигателя
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100055589-0012 Болт M6×16 | 3 | |
| 2 | 100079460-0001 Крышка большого смотрового отверстия ATV500 | 1 | |
| 3 | 100104798 Сальник 27×42×7 | 1 | |
| 4 | 100011084 Стопорное кольцо 42 | 1 | |
| 5 | 100079430 Уплотнительное кольцо φ48×2,5 | 1 | |
| 6 | 100011531-0012 Болт M6×18 | 3 | |
| 7 | 100088815-0001 Крышка масляного фильтра ATV500 | 1 | |
| 8 | 100079429 Уплотнительное кольцо φ62×2,5 | 1 | |
| 9 | 100079378 Масляный фильтр ATV500 | 1 | |
| 10 | 100079563 Стальной шарик φ13.494 | 1 | |
| 11 | 100033118-0001 Болт M6×40 | 16 | |
| 12 | 100011544-0010 Болт M6×75 | 2 | |
| 14 | 100079404 Датчик положения коленвала ATV500 | 1 | |
| 15 | 100101211 Штифт φ8×14×φ7 | 2 | |
| 16 | 100079362 Прокладка левой крышки картера ATV500 | 1 | |
| 17 | 100100971 Подшипник 6000 | 1 | |
| 18 | 100208940 Сальник 10×20×5 | 1 | |
| 19 | 100201478 Сальник помпы Pathcross 525 | 1 | |
| 20 | 100011094 Стопорное кольцо 10 | 1 | |
| 21 | 100086905 Вал водяного насоса ATV500 | 1 | |
| 22 | 100086904 Крыльчатка водяного насоса ATV500 | 1 | |
| 23 | 100107699 Уплотнительное кольцо φ19×2,5 | 1 | |
| 24 | 100079384 Пружина предохранительного клапана давления масла ATV500 | 1 | |
| 25 | 100079433 Прокладка крышки водяного насоса ATV500 | 1 | |
| 26 | 100079461-0001 Крышка клапана сброса давления ATV500 | 1 | |
| 27 | 100106563 Шайба φ6.2×1×φ12 | 1 | |
| 28 | 100055591-0009 Болт M6×12 | 1 | |
| 29 | 100011533-0007 Болт M6×22 | 5 | |
| 30 | 100310070 Уплотнительный колпачок | 1 | |
| 31 | 100079481-0001 Крышка водяного насоса ATV500 | 1 | |
| 32 | 100818413 Вентиляционная трубка ATV500 | 1 | |
| 33 | 100079418-0001 Левая крышка ДВС ATV500 | 1 |
Картер двигателя
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079448 Сальник φ30×φ45×8 | 1 | |
| 2 | 100160369 Подшипник 6203 | 1 | |
| 3 | 100101107 Подшипник 63/22Jr2C3 | 1 | |
| 4 | 100084174 Подшипник 5206_C3 | 1 | |
| 5 | 100079395 Вкладыш коленвала ATV500 нижний | 1 | |
| 6 | 100079396 Вкладыш коленвала ATV500 верхний | 1 | |
| 7 | 100079443-0001 Правый картер ДВС ATV500 | 1 | |
| 8 | 100810984 Датчик давления масла | 1 | |
| 9 | 100053725 Шайба,φ10×1,5×φ17 | 1 | |
| 10 | 100011540-0013 Болт M6×50 | 8 | |
| 11 | 100011331-0005 Болт M8×50 | 2 | |
| 12 | 100079446 Сальник φ34×φ61×9 | 1 | |
| 13 | 100079426 Стопорная гайка | 1 | |
| 14 | 100100725 Масляная форсунка VESPA125 | 1 | |
| 15 | 100011377-0003 Болт M10×1.25×20 | 2 | |
| 16 | 100079368 Шайба φ10,3×4×φ27 | 2 | |
| 17 | 100107728 Уплотнительное кольцо φ25×2,4 | 2 | |
| 19 | 100010776 Подшипник 6205 | 1 | |
| 20 | 100079354 Задний выходной вал ATV500 | 1 | |
| 21 | 100079474 Шестерня выходного вала | 1 | |
| 22 | 100101102 Подшипник 6207_C3Spx1 | 1 | |
| 23 | 100080916 Уплотнительное кольцо φ90×2,5 | 1 | |
| 24 | 100081523 Стопорная гайка M65×6 | 1 | |
| 25 | 100079105 Подшипник 6305 | 1 | |
| 26 | 100079434 Сальник φ35×φ50×7 | 1 | |
| 27 | 100081276-0001 Крышка заднего выходного вала ATV500 | 1 | |
| 28 | 100011317-0003 Болт M8×28 | 4 | |
| 29 | 100079377-0001 Комплект переключателя переключения передач | 1 | |
| 31 | 100072663 Зажим | 1 | |
| 32 | 100079472-0001 Фланец переднего выходного вала ATV500 | 1 |
Картер двигателя
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100011534-0009 Болт M6×25 | 3 | |
| 2 | 100031957-0012 Болт M6×32 | 1 | |
| 3 | 100079449 Сальник φ15×φ25×5 | 1 | |
| 4 | 100079379-0001 Крышка крепления рычага переключения передач ATV500 | 1 | |
| 5 | 100079361 Прокладка крышки крепления рычага переключения передач ATV500 | 1 | |
| 6 | 100101211 Штифт φ8×14×φ7 | 1 | |
| 7 | 100011537-0002 Болт M6×35 | 1 | |
| 8 | 100053259 Стопорная пластина | 1 | |
| 9 | 100079463 Шарнир рычага переключения передачь | 1 | |
| 10 | 100789812 Датчик скорости ATV500 | 1 | |
| 12 | 100011520-0002 Болт M5×16 | 3 | |
| 13 | 100080855 Масляный насос ATV500 | 1 | |
| 14 | 100055591-0009 Болт M6×12 | 2 | |
| 15 | 100079374 Крышка шестерни масляного насоса ATV500 | 1 | |
| 16 | 100080856 Шестерня масляного насоса ATV500 | 1 | |
| 17 | 100011331-0005 Болт M8×50 | 2 | |
| 18 | 100011542-0013 Болт M6×60 | 7 | |
| 19 | 100101209 Штифт φ8×10×φ6.6 | 1 |
Картер двигателя
Схема и детали · позиций: 41
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079455-0001 Масляный щуп ATV500 | 1 | |
| 2 | 100079444-0001 Левый картер ДВС ATV500 | 1 | |
| 3 | 100079406 Болт масляного канала M14×1.5×12 | 2 | |
| 5 | 100101107 Подшипник 63/22Jr2C3 | 1 | |
| 6 | 100300390 Уплотнительное кольцо φ10×1,6 | 1 | |
| 7 | 100010557 Штифт φ10×14 | 3 | |
| 8 | 100079416 Вилка ATV500 в сборе | 1 | |
| 9 | 100079417 Привод барабана переключения передач ATV500 | 1 | |
| 10 | 100079371 Пластина стояночного тормоза ATV500 | 1 | |
| 11 | 100079396 Вкладыш коленвала ATV500 верхний | 1 | |
| 12 | 100079395 Вкладыш коленвала ATV500 нижний | 1 | |
| 13 | 100055591-0009 Болт M6×12 | 4 | |
| 14 | 100079453 Прокладка крышки масляного канала ATV500 | 1 | |
| 15 | 100079373 Крышка масляного канала ATV500 | 1 | |
| 16 | 100160369 Подшипник 6203 | 1 | |
| 17 | 100100984 Подшипник 6202 | 1 | |
| 18 | 100011330-0002 Болт M8×48 | 1 | |
| 19 | 100011102 Стопорное кольцо 20 (диаметр вала 20, внутренний диаметр 18,5) | 1 | |
| 21 | 100079388 Поворотное промежуточное колесо передачи заднего хода | 1 | |
| 22 | 100079464 Подшипник игольчаты 20×25×12 | 1 | |
| 23 | 100079369 Шайба φ20.5×1.5×φ30 | 1 | |
| 24 | 100785328 Реверсивное направляющее колесо ATV500 | 1 | |
| 25 | 100011317-0003 Болт M8×28 | 4 | |
| 26 | 100080857 Стопорная гайка M22×8 | 1 | |
| 27 | 100081281 Выходной активный конус в сборе | 1 | |
| 28 | 100081286-0001 Болт M8×20 | 4 | |
| 29 | 100081277 Перегородка подшипника выходного вала | 2 | |
| 30 | 100081278-0001 Крышка конической передачи ATV500 | 1 | |
| 31 | 100079105 Подшипник 6305 | 1 | |
| 32 | 100785325 Выходная ведомая шестереня ATV500 | 1 | |
| 33 | 100054649 Подшипник 6303_C3 | 1 | |
| 34 | 100055588-0008 Болт M6×20 | 3 | |
| 35 | 100054898-0002 Пробка для слива масла | 1 | |
| 36 | 100106548 Шайба φ12.1×2×φ20 | 1 | |
| 37 | 100079458-0001 Крышка масляного фильтра ATV500 | 1 | |
| 38 | 100079429 Уплотнительное кольцо φ62×2,5 | 1 | |
| 39 | 100079376 Фильтр грубой очистки масла ATV500 | 1 | |
| 40 | 100079424-0001 Болт M14×1.5×23 | 1 | |
| 41 | 100106552 Шайба φ14×1.5×φ20 | 1 | |
| 42 | 100010937 Стальной шарик φ9.5 | 1 | |
| 43 | 100079383 Пружина | 1 |
Коленчатый вал, поршень и балансирный вал
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100811730 Комплект поршневых колец ATV500 | 1 | |
| 2 | 100079477 Поршень ATV500 | 1 | |
| 3 | 100079441 Стопорное кольцо поршневого пальца ATV500 | 2 | |
| 4 | 100079389 Поршневой палец ATV500 | 1 | |
| 5 | 100079412 Балансировочный вал ATV500 | 1 | |
| 6 | 100079413 Коленчатый вал с шатуном в сборе ATV500 | 1 | |
| 7 | 100031699 Шпонка коленвала 4×5×φ16 | 1 | |
| 8 | 100079386 Втулка ротора магнето ATV500 | 1 | |
| 9 | 100079425 Болт M10×1.25×40 | 1 |
Механизм переключения передач
Схема и детали · позиций: 14
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 100079421 Болт M12×1.5×138 | 1 | |
| 2 | 100818271 Ведущий шкив вариатора в сборе ATV500 | 1 | |
| 3 | 100755110 Слайдэр вариатора ATV500 | 4 | |
| 4 | 100755111 Ролик 18 г ATV500 | 8 | |
| 5 | 100079409 Ремень вариатора ATV500 Замена для 100079409_Optibelt | 1 | |
| 6 | 100785338 Шестерня низкой скорости промежуточного вала ATV500 | 1 | |
| 7 | 100785342 Шестреня высокой передачи промежуточного вала ATV500 | 1 | |
| 8 | 100785343 Выходная шестерня промежуточного вала ATV500 | 1 | |
| 9 | 100785344 Шестерня заднего хода промежуточного вала ATV500 | 1 | |
| 10 | 100785345 Парковочное устройство ATV500 | 1 | |
| 11 | 100785335 Комплект главного и вторичного вала ATV500 | 1 | |
| 12 | 100785336 Главный вал ATV500 | 1 | |
| 13 | 100079420 Стопорная гайка M20×20 | 1 | |
| 14 | 100079410 Ведомый шкив вариатора в сборе ATV500 | 1 |
