Запчасти AODES Snowcross 800 SWT LTS · 2027
Справочный каталог: 43 узлов. Выберите раздел или найдите деталь по артикулу. В таблицах указаны номера позиций на схемах и количество деталей в конкретном узле.
Год каталога: 2027. Перед подбором сверяйте модель, год и VIN техники.
Разделов: 43
Совпадений нет. Проверьте артикул или попробуйте другое название.
- Передняя лыжа
- Рулевое управление
- Тормозная система
- Задняя подвеска — нижняя часть
- Задняя подвеска — верхняя часть
- Система охлаждения двигателя
- Система впуска двигателя
- Выхлопная система двигателя
- Топливная система двигателя
- Рама
- Сиденье
- Грузовая платформа
- Капот и ветровое стекло
- Нижняя панель кузова
- Боковые панели
- Крепление двигателя
- Вариатор
- Вариатор
- Вариатор
- Вариатор
- Вариатор
- Верхний блок электрооборудования
- Задние фонари
- Основной жгут проводов
- Грузовая платформа
- Подогреватель охлаждающей жидкости
- Расширители лыж
- Комплект зеркал заднего вида
- Подогрев пассажирского сиденья
- Усилительные пластины
- Предупреждающие таблички
- Комплект наклеек
- Комбинация приборов
- Двигатель
- Головка первого цилиндра в сборе
- Головка второго цилиндра в сборе
- Картер двигателя
- Коленчатый вал, поршни и цилиндры
- Магнето
- Система смазки двигателя
- Система охлаждения двигателя
- Система подачи воздуха
- Комплект инструментов
Передняя лыжа
Схема и детали · позиций: 40
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18505040570 Ручка лыжи черная Замена для 18505040730 | 2 | |
| 2 | 18505040561 Лыжа для снегоходов Замена для 18505040560 | 2 | |
| 3 | 18505040591 Заклепка 25мм (длинная) Замена для 18505040590 | 4 | |
| 4 | 18505040601 Заклепка 19мм (короткая) Замена для 18505040600 | 4 | |
| 5 | 18501560000 Коньки | 2 | |
| 6 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 | |
| 7 | 18505040580 Втулка лыжи | 4 | |
| 8 | 06119102005 Плоская шайба φ10,5×φ20×2 | 2 | |
| 9 | 01125011304 Шестигранный болт M10 x 130 x 1.5（8.8） | 2 | |
| 10 | 18505210060 Демпфер лыжи | 2 | |
| 11 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 2 | |
| 12 | 18505210050 Стальная втулка | 2 | |
| 13 | 19701010280 Нижняя втулка амортизатора | 4 | |
| 14 | 19701010010 Амортизатор LTS | 2 | |
| 15 | 04612400022 Шестигранная контргайка фланца M10x1.5 | 2 | |
| 16 | 19708104030 Левая крышка подвески | 1 | |
| 17 | 19701010290 Стоппер | 2 | |
| 18 | 19701010250 Рулевой рычаг | 2 | |
| 19 | 19701010260 Проставка | 2 | |
| 20 | 19701010200 Верхняя втулка амортизатора | 2 | |
| 21 | 19708104000 Модуль S2 в сборе | 1 | |
| 22 | 19701010210 Нижняя втулка втулки амортизатора | 2 | |
| 23 | 19701010230 Сальник втулки амортизатора | 2 | |
| 24 | 19701010220 Нижнее стопорное кольцо втулки амортизатора | 2 | |
| 25 | 19701010240 Стакан амортизатора | 2 | |
| 26 | 19708104040 Правая крышка подвески | 1 | |
| 27 | 18500010290 Нижний кронштейн опоры | 1 | |
| 28 | 13030641050 Заклепка φ6.4х10.5 | 4 | |
| 29 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 18 | |
| 30 | 01254060166 Болт с шестигранной головкой M6×16 | 2 | |
| 31 | 01224080206 Болт с шестигранной головкой M8×20 | 2 | |
| 32 | C8505040561 Лыжа | 2 | |
| 33 | 10901070090 Пресс-масленка | 2 | |
| 34 | 01325060204 Болт с шестигранной головкой M6 x 20（10.9） | 6 | |
| 35 | 04614060024 Шестигранная контргайка фланца М6 | 6 | |
| 36 | 13060481550 Заклепка с большой шляпкой φ4.8×15.5 | 2 | |
| 37 | 06119162506 Шайба | 4 | |
| 38 | 18510770460 Резиновое кольцо вентиляционной трубки топливного бака | 1 | |
| 39 | 18505040750 Задняя теплоизоляционная панель | 2 | |
| 40 | 03714040084 Саморез с шестигранной головкой ST4.0×8 (черный) | 8 |
Рулевое управление
Схема и детали · позиций: 27
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18505170090 Стропа | 1 | |
| 2 | 1A105170070 Крепление руля (левое) (матово-черное) | 1 | |
| 3 | 1A105170080 Крепление руля (правое) (матово-черное) | 1 | |
| 4 | 18505190000 Проставка руля | 1 | |
| 4 | 18905190000 Проставка руля Snowcross 1000 WT/SWT (+5см) | 1 | |
| 5 | 18505050160 Держатель рулевой колонки | 2 | |
| 6 | 18505050000 Рулевая колонка | 1 | |
| 7 | 18505190050 Нижний блок крепления рулевой колонки | 2 | |
| 8 | 18505190110 Втулка нижнего фиксированного блока рулевой колонки | 2 | |
| 9 | 18505190061 Блок фиксации верхней части рулевой колонки Замена для 18505190060 | 2 | |
| 10 | 18505190120 Втулка верхнего фиксированного блока рулевой колонки | 2 | |
| 11 | 18505190090 Уплотнительное резиновое кольцо нижнего неподвижного блока M6×80 | 2 | |
| 12 | 18505190101 Нижнее вибрационное кольцо | 2 | |
| 13 | 19705120010 Рулевая тяга в сборе | 2 | |
| 14 | 03544080384 Болт с внутренним шестигранником M8 x 38（10.9） | 4 | |
| 15 | 03554080384 Винт с цилиндрической головкой под шестигранник M8 x 38（10.9） | 4 | |
| 16 | 03415060184 Винт с шестигранной головкой и цилиндрической головкой M6 x 18（10.9） | 2 | |
| 17 | 01114100454 Винт шестигранный. M10x45x1.5 | 2 | |
| 18 | 06119101805 Шайба φ10.5xφ18x2.5 | 2 | |
| 19 | 04614100024 Шестигранная эластичная гайка с фланцем M10X1,5 | 2 | |
| 20 | 01215080404 Болт с шестигранной головкой M8 x 40（10.9） | 2 | |
| 21 | 04612080024 Стопорная гайка с шестигранным фланцем | 2 | |
| 22 | 18905130001 Ручка руля Замена для 18905130000 | 2 | |
| 23 | 1A105160010 Руль | 1 | |
| 24 | 18505170110 Пробковая наклейка ручек | 2 | |
| 25 | 01214080652 Болт с шестигранной головкой M8 x 65（8.8） | 2 | |
| 26 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 2 |

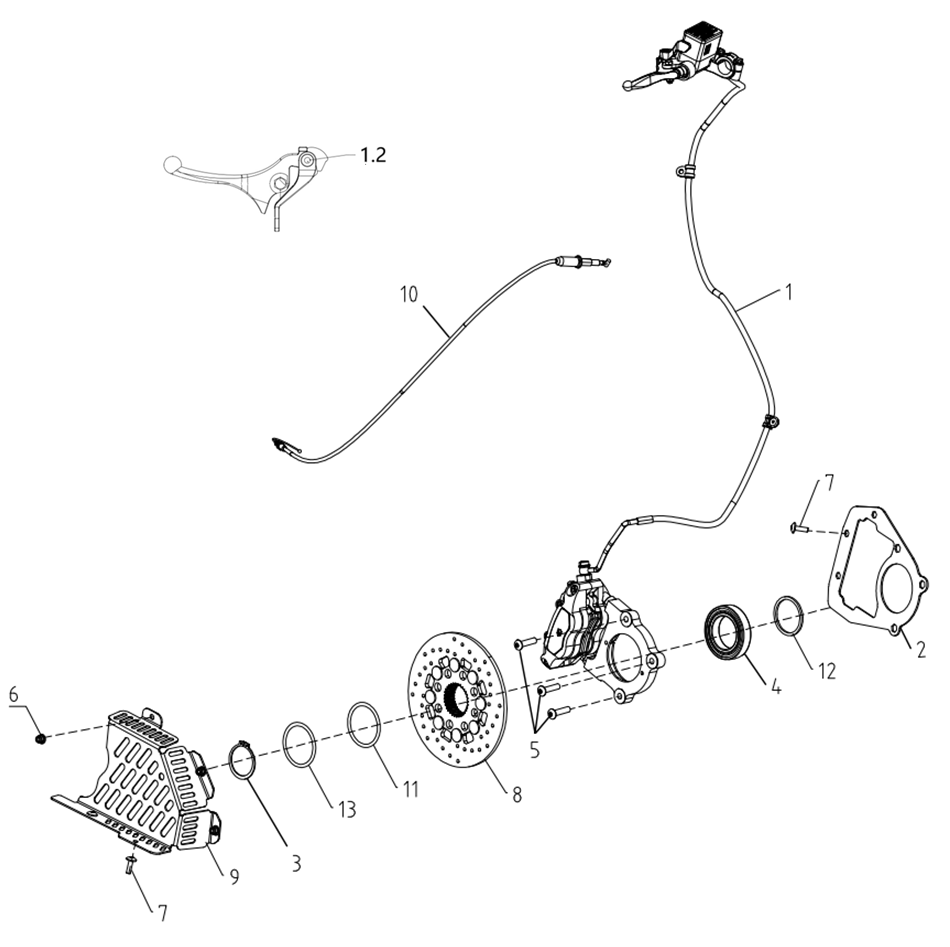

Тормозная система
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18906010000 Дисковая тормозная система в сборе с элементом подогрева SWT | 1 | |
| 1-2 | 827341110 Тормозной рычаг в сборе | 1 | |
| 1.1 | 8219791480 Проводка стоп-сигнала | 1 | |
| 2 | 18901140270 Крепление тормоза | 1 | |
| 3 | 21190202201 Стопорное кольцо вала φ48×1,75 | 1 | |
| 4 | 21190205101 Подшипник шариковый 6010ДУ2 | 1 | |
| 5 | 03434080354 Винт с шестигранной головкой и цилиндрической головкой M8 x 35（8.8） | 3 | |
| 6 | 04612060024 Шестигранная фланцевая контргайка М6 | 3 | |
| 7 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 5 | |
| 8 | 18906010020 Дисковый тормозной диск | 1 | |
| 9 | 1A201140120 Защитный кожух тормозного диска (черный) | 1 | |
| 10 | 18511010010 Трос газа | 1 | |
| 11 | 21190203801 Шайба φ50×φ62×0.2 | 1 | |
| 12 | 18901140570 Тормозная накладка сиденья | 1 | |
| 13 | 18901140580 Уплотнительное кольцо седла тормоза | 1 |
Задняя подвеска — нижняя часть
Схема и детали · позиций: 52
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 13060483000 Заклепка 5x25 | 8 | |
| 2 | 06159051810 Шайба φ5xφ18x1.5 | 8 | |
| 3 | 18501140430 Резиновый блок ограничения передний | 2 | |
| 4 | 18501140440 Резиновый блок ограничения задний | 2 | |
| 5 | 18501140420 Ограничительный резиновый блок | 2 | |
| 6 | 18501140460 Склиз | 2 | |
| 7 | 1A101140530 Направляющая черная | 2 | |
| 8 | 03125060256 Винт с потайной головкой и крестообразным шлицем M6x25（10.9） | 2 | |
| 9 | 04212060002 Шестигранная контргайка | 2 | |
| 10 | C8508020040 Ролик в сборе 147MM Замена для Y8508020040 | 6 | |
| 11 | 18508020160 Колпачёк на ролик 147 мм. | 6 | |
| 12 | C8508020050 Внутренний ролик в сборе 147 мм Замена для Y8508020050 | 2 | |
| 13 | 18508020170 Колпачёк на внутренний ролик 147 мм. | 2 | |
| 14 | C8508020080 Ролик в сборе, 100 мм Замена для Y8508020080 | 2 | |
| 15 | 18508020140 Вал передний | 1 | |
| 16 | 21190400601 Кронштейн для крепления опорного колеса Замена для 18501140450 | 8 | |
| 17 | 01114060752 Шестигранный болт M6x75（8.8) Замена для 01114060756 | 2 | |
| 18 | 01226060254 Болт с шестигранной головкой M6×25（12.9） | 10 | |
| 19 | 01226060704 Шестигранник. Фланцевый винт M6 X 70 | 6 | |
| 20 | 04614060024 Шестигранная контргайка фланца М6 | 18 | |
| 21 | 06919072440 Шайба | 8 | |
| 22 | 1A101140410 Опора пружины растяжения | 2 | |
| 23 | 18501140510 Шаровый шарнир | 2 | |
| 24 | 18501140520 Пружина натяжителя | 2 | |
| 25 | 06119132610 Шайба φ13xφ26x1 | 4 | |
| 26 | 01345080356 Болт с шестигранной головкой M8×35 Замена для 01225080356 | 2 | |
| 27 | 04212080006 Шестигранная контргайка М8 | 2 | |
| 28 | 04612080024 Стопорная гайка с шестигранным фланцем | 2 | |
| 29 | 03374100452 Винт с шестигранной головкой M10x45x1.5（8.8) | 2 | |
| 30 | 06119102005 Плоская шайба φ10,5×φ20×2 | 2 | |
| 31 | 18501020210 Центральный вал | 1 | |
| 32 | 18501020220 Передний короткий вал | 1 | |
| 33 | 18501020230 Передний короткий вал | 1 | |
| 34 | 03374120352 Винт с шестигранной головкой M12x35x1.75（8.8) | 2 | |
| 35 | 06271320020 Шайба φ13xφ20x2 | 4 | |
| 36 | 1A101140490 Коромысло натяжителя в сборе (левое) | 1 | |
| 37 | 1A101140500 Коромысло натяжителя в сборе (правое) | 1 | |
| 38 | 1A101140400 Натяжной блок натяжного колеса | 2 | |
| 39 | 01124080804 Шестигранный болт M8x80（8.8) | 2 | |
| 40 | 11901070090 Пресс масленка | 2 | |
| 41 | 01125012354 Шестигранный болт M12x35x1.75（10.9） | 2 | |
| 42 | 06119091401 Шайба φ8xφ14x2 | 2 | |
| 43 | 18508020150 Колпачёк ролика 180 мм. | 2 | |
| 44 | 18508020100 Внешняя втулка ролика 180 мм. | 2 | |
| 45 | 18508020110 Внутренняя втулка ролика 180 мм. | 2 | |
| 46 | 18508020120 Внутренняя втулка ролика 180 мм, средняя (длинная) | 1 | |
| 47 | 18508020130 Центральный вал ролика 180 мм. | 1 | |
| 48 | C8508020070 Внутренний ролик в сборе 180 мм Замена для Y8508020070 | 2 | |
| 49 | C8508020060 Ролик в сборе 180MM Замена для Y8508020060 | 2 | |
| 50 | 01124010352 Шестигранный болт M10x35x1.5（8.8） | 2 | |
| 51 | 06119102530 Шайба φ10xφ26x3.2 | 2 | |
| 52 | 06119202810 Шайба φ20xφ28x1.5 | 2 |
Задняя подвеска — верхняя часть
Схема и детали · позиций: 54
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18501300050 Футерованный вал | 1 | |
| 2 | 18501300060 Центральная проставка регулировки подвески | 1 | |
| 3 | 18501300070 проставка для регулировки ручки | 1 | |
| 4 | 1A301020020 Задний регулируемый (центральный) амортизатор | 1 | |
| 5 | 01215080604 Болт с шестигранной головкой M8 x 60(10.9) | 2 | |
| 6 | 06119081804 Шайба φ8xφ17x2 | 2 | |
| 7 | 18901280011 Передний рычаг задней подвески SnowCross SWT Замена для 18901280010 | 1 | |
| 8 | 18901280020 Стержень накладки переднего рокера | 1 | |
| 9 | 18501280030 Втулка рычага переднего задней подвески | 2 | |
| 10 | 18501280040 Передний стопор | 1 | |
| 11 | 18501280050 Втулка | 1 | |
| 12 | 18501280060 Держатель | 1 | |
| 13 | 18501280070 Нижняя втулка переднего рычага | 1 | |
| 14 | 18501280080 Коромысло Scimitar под передней качающейся рамой | 1 | |
| 15 | 01125012354 Шестигранный болт M12x35x1.75（10.9） | 2 | |
| 16 | 06119132610 Шайба φ13xφ26x1 | 2 | |
| 17 | 06271320020 Шайба φ13xφ20x2 | 2 | |
| 18 | 01125010554 Шестигранный болт | 2 | |
| 19 | 06159112730 Шайба | 2 | |
| 20 | 18501280090 Втулка амортизатора | 2 | |
| 21 | 18501280100 Втулка стальная амортизатора | 1 | |
| 22 | 18501280110 Стержень вал | 2 | |
| 23 | 18501290020 Рычаг регулировки жесткости заднего амортизатора | 2 | |
| 24 | 1A401020021 Передний центральный регулируемый амортизатор | 1 | |
| 25 | 18501020200 Передний амортизирующий резиновый щиток (передний амортизатор) | 1 | |
| 26 | 01114101302 Болт с шестигранной головкой M10x130x1.5（8.8） | 1 | |
| 27 | 01114080502 Шестигранный болт M8x50（8.8） | 1 | |
| 28 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 2 | |
| 29 | 18501020240 Втулка амортизатора | 2 | |
| 30 | 01114082754 Шестигранный болт M8x275（8.8 | 1 | |
| 31 | 06119091401 Шайба φ8xφ14x2 | 2 | |
| 32 | 03374100452 Винт с шестигранной головкой M10x45x1.5（8.8) | 2 | |
| 33 | 04212100002 Шестигранная контргайка M10x1.5 | 2 | |
| 34 | 01114080452 Шестигранный болт M8x45（8.8 | 1 | |
| 35 | 04212080002 Шестигранная контргайка М8 | 3 | |
| 36 | 01114101402 Болт с шестигранной головкой M10 X 140X1.5 | 1 | |
| 37 | 04612400022 Шестигранная контргайка фланца M10x1.5 | 2 | |
| 38 | 18901290040 Задний рычаг в сборе SWT | 1 | |
| 39 | C8508020090 Ролик в сборе 170 мм Замена для Y8508020090 | 2 | |
| 40 | 18501290030 Фиксатор сиденья | 2 | |
| 41 | 06119304210 Шайба φ30xφ42x1 | 2 | |
| 42 | 07021300004 Стопорное кольцо φ30x1.5 | 2 | |
| 43 | 18501290051 Нижний задний маятник (левый) | 1 | |
| 44 | 18501290061 Нижний задний маятник (правый) | 1 | |
| 45 | 18901290090 Ось с поворотным рычагом | 1 | |
| 46 | 18501290080 Задний ограничительный рычаг | 1 | |
| 47 | 18501300010 Рычаг регулировки жесткости | 1 | |
| 48 | 18501300020 Ручка регулятора | 1 | |
| 49 | 03385060102 Винт с плоским концом и шестигранной головкой M6x10（10.9） | 1 | |
| 50 | 07021180004 Стопорное кольцо φ18x1.2 | 2 | |
| 51 | 18501300030 регулировочный винт ручки | 1 | |
| 52 | 18501300040 блок вала регулировки ручки | 1 | |
| 53 | 11901070090 Пресс масленка | 9 | |
| 54 | 01225060164 Болт с шестигранным фланцем (М6Х16 черные) | 2 |
Система охлаждения двигателя
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21190102801 Радиатор Snowcross с датчиком Замена для 21210400201 | 1 | |
| 2 | 18512040001 Бачок с охлаждающей жидкостью Замена для 18512040000 | 1 | |
| 2-4 | 18512040030 Шланг вентиляции расширительного бачка (с теплозащитным экраном) | 1 | |
| 2-3 | 1A304100130 Держатель расширительного бака | 1 | |
| 2-2 | 18512040020 Крышка расширительного бака | 1 | |
| 2-1 | 1A312040120 Бачок расширительный | 1 | |
| 3 | 18512050290 Шланг радиатора Вход | 1 | |
| 4 | 18512050300 Шланг радиатора наружу | 1 | |
| 5 | 18512050320 Алюминиевая трубка (вверху справа) | 1 | |
| 6 | 18512050430 Зажим | 1 | |
| 7 | 18512050420 Шайба | 1 | |
| 8 | 18512050310 Алюминиевая трубка (спереди справа) | 1 | |
| 9 | 18512050020 Выпускной шланг двигателя | 1 | |
| 10 | 18512050360 Алюминиевая трубка (справа сзади) | 1 | |
| 11 | 18512040100 Шланг радиатора | 1 | |
| 12 | 18512050230 Впускной шланг двигателя | 1 | |
| 13 | 21040401601 Зажим φ12-22 | 2 | |
| 14 | 17012070000 Зажим φ20-φ32 Замена для 10912070000 | 9 | |
| 15 | 18512050450 Защитная накладка | 1 | |
| 16 | 18512040090 Выходной шланг радиатора | 1 | |
| 17 | 18512040110 Шланг от бачка охлаждающей жидкости | 1 | |
| 18 | 01255060126 Фланцевый винт с шестигранной головкой M6 x 12（10.9) | 4 | |
| 19 | 01255060166 Фланцевый винт с шестигранной головкой M6 x 16（10.9) | 4 | |
| 20 | 04614060026 Шестигранная эластичная фланцевая гайка M6. | 6 | |
| 21 | 21160104701 Хомут φ25-φ38 | 2 | |
| 22 | 21040104902 Хомут | 1 | |
| 23 | 004-B0-5000-5007-00 Скоба | Не указано | |
| 24 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 2 | |
| 25 | 18512040141 Хлопковая изоляция расширительного бачка | 1 | |
| 26 | 90103040052 Кабельные стяжки 5*250 | 1 |
Система впуска двигателя
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18507020230 Верхняя крышка воздушного фильтра | 1 | |
| 2 | 18507020240 Нижняя крышка воздушного фильтра | 1 | |
| 3 | 18507020280 Воздушный фильтр (слева) | 1 | |
| 4 | 18507020290 Фильтр воздухозаборника (правый) | 1 | |
| 5 | 18507050080 Верхняя крышка воздухозаборника | 1 | |
| 6 | 18507050092 Нижняя крышка воздухозаборника (меняется в месте с 17003120720) | 1 | |
| 7 | 18510690010 Клапан подачи воздуха | 1 | |
| 8 | 18510690020 Пружина сжатия клапана подачи воздуха | 1 | |
| 9 | 06119060202 Шайба φ6xφ20x1 | 1 | |
| 10 | 04212040022 Шестигранная контргайка М4 | 1 | |
| 11 | 03356040404 Болт с шестигранной головкой M4X40 | 1 | |
| 12 | 19702190040 Впускной патрубок дроссельной заслонки | 1 | |
| 13 | 14507030210 Зажим 70-89 | 1 | |
| 14 | 16607030030 Зажим φ80-φ100 | 1 | |
| 15 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 16 | |
| 16 | 17007010780 Зажим М6 | 2 | |
| 17 | 03714040164 Саморез с шестигранной головкой и полукруглой головкой ST4.0×16 | 6 | |
| 18 | 17003120720 Шланг вентиляции дифференциала заднего 32см (меняется в месте с 18507050092) | Не указано | |
| 19 | 90103040052 Кабельные стяжки 5*250 | 1 |
Выхлопная система двигателя
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18507010241 Глушитель (SM1000-3) Замена для 18507010240 | 1 | |
| 2 | 18507010880 Подушка глушителя нижняя | 2 | |
| 3 | 18507010890 Подушка глушителя верхняя | 1 | |
| 4 | 18507010910 Проставка пружины глушителя | 1 | |
| 5 | 18507010900 Верхняя пружина глушителя | 1 | |
| 6 | 18507010920 Верхний крепежный болт глушителя | 1 | |
| 7 | 18507010530 Графитовая прокладка Замена для 004-EN-1200-0001-00 | 2 | |
| 8 | 21040400101 Выхлопная прокладка | 2 | |
| 9 | 19707010060 Выхлопная труба первого цилиндра | 1 | |
| 10 | 19707010070 Выхлопная труба второго цилиндра | 1 | |
| 11 | 21040400701 Датчик О2 Замена для 21040400702 | 2 | |
| 12 | 18507010960 Изоляционное волокно с пружинами | 1 | |
| 13 | 18507010340 Пружина выхлопной трубы | 4 | |
| 14 | 04512080022 Шестигранная фланцевая самоконтрящаяся гайка М8 | 4 | |
| 15 | 18507010940 Фиксирующий штифт глушителя | 2 | |
| 16 | 04614060024 Шестигранная контргайка фланца М6 | 2 | |
| 17 | 17007010340 Пружина натяжения выхлопной трубы | 4 |

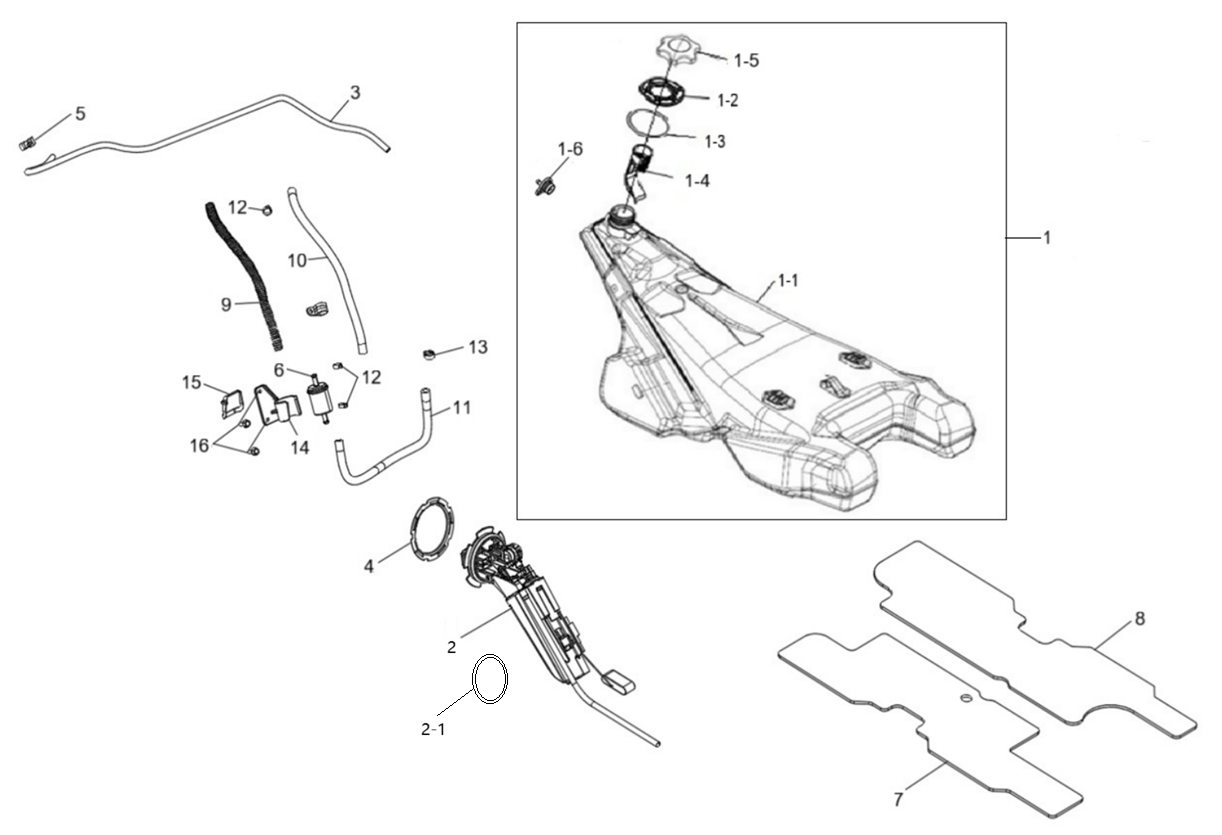

Топливная система двигателя
Схема и детали · позиций: 24
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1-3 | 18504080040 Уплотнительное кольцо нажимной пластины топливного бака | 1 | |
| 1-1 | 18504010000 Топливный бак (SМ1000-3) Замена для 18504010270 | 1 | |
| 1-4 | 18504010230 Обратный клапан заливной горловины топлива | 1 | |
| 1-6 | 18504010270 Вентиляционный клапан топливного бака Замена для 18504010000 | 1 | |
| 1-2 | 18504080020 Прижимная пластина топливного бака | 1 | |
| 1-5 | 18504020000 Крышка топливного бака | 1 | |
| 1 | 18504010010 Топливный бак | 1 | |
| 2 | 18504080000 Топливный насос (SM1000-3) | 1 | |
| 2-1 | MFQ112A Уплотнительное кольцо | 1 | |
| 3 | 18504010280 Трубка вентиляции топливного бака | 1 | |
| 4 | 1A104080020 Диск топливного насоса | 1 | |
| 5 | 18504010290 Соединение трубки вентиляции топливного бака | 1 | |
| 6 | 18504060000 Топливный фильтр | 1 | |
| 7 | 18504010300 Изоляция топливного бака (левый) | 1 | |
| 8 | 18504010310 Изоляция топливного бака (правый) | 1 | |
| 9 | 13204040540 Защитная пружина топливного шланга φ17 L=300 мм | 1 | |
| 10 | 10404040501 Топливный шланг, длина 300 мм (от топливного насоса к фильтру) | Не указано | |
| 11 | 18504040660 Выпускная трубка топливного насоса | 1 | |
| 12 | 17112010200 Хомут для шланга 14,8 мм | 3 | |
| 13 | 18512010240 Хомут ф16 | 1 | |
| 14 | 18504060011 Держатель топливного фильтра Замена для 18504060010 | 1 | |
| 15 | 90103040052 Кабельные стяжки 5*250 | 1 | |
| 16 | 01255060126 Фланцевый винт с шестигранной головкой M6 x 12（10.9) | 2 | |
| 17 | 18504080050 Нейлоновый кабельный канал PA (гофрированный) | 1 |
Рама
Схема и детали · позиций: 59
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18908010150 Рама — Черная (Матовая) | 1 | |
| 2 | 18500010250 Левая подставка для ног 500 мм | 1 | |
| 3 | 18500010260 Правая подставка для ног 500 мм | 1 | |
| 4 | 18500010270 Левое усиление шасси | 1 | |
| 5 | 18500010210 Усиление правого стремени | 1 | |
| 6 | 18500010220 Усиление правой подножки | 1 | |
| 7 | 18500010180 Нижняя пластина | 1 | |
| 8 | 18500010130 Масляная пластина | 1 | |
| 9 | 19708010060 Передний элемент жесткости | 1 | |
| 10 | 18500010590 Диагональная поперечина в сборе, левая — Серебристая (Матовая) | 1 | |
| 10 | 18500010630 Панель (слева) (простая черная) | 1 | |
| 11 | 18500010600 Диагональная поперечина в сборе, правая — Серебристая (Матовая) | 1 | |
| 11 | 18500010640 Панель (справа) (простая черная) | 1 | |
| 12 | 21190400101 Левый лонжерон в сборе | 1 | |
| 13 | 21190400201 Правый лонжерон в сборе | 1 | |
| 14 | 21190400702 Боковой кроштейн левый Замена для 21190400701 | 1 | |
| 15 | 19708010010 Модуль подвески шасси | 1 | |
| 16 | 04413005001 Заклепка-гайка с потайной головкой и шестигранной головкой М5 | 2 | |
| 17 | 18508103010 Соединительная трубка слева (центр 260) | 1 | |
| 18 | 18508103030 Поддержка соединительной трубкой (центр 265) | 1 | |
| 19 | 18508103020 Соединительная трубка справа (центр 277) | 1 | |
| 20 | 18508630090 Вспомогательная крепежная пластина коробки передач | 1 | |
| 21 | 18502010130 Резиновая крышка отверстия для слива масла | 1 | |
| 22 | 18500010360 Корпус подшипника | 1 | |
| 23 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 1 | |
| 24 | 01227080302 Винт шестигранный М8х30. | 2 | |
| 25 | 06119091605 Шайба φ8,5×φ16×1,5 | 2 | |
| 26 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 1 | |
| 27 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 6 | |
| 28 | 04612060026 Шестигранная контргайка с фланцем M6 | 8 | |
| 29 | 19709210010 Монтажный кронштейн регулятора напряжения | 1 | |
| 30 | 01254060124 Болт с шестигранной головкой M6×12 | 4 | |
| 31 | 01255060256 Болт с шестигранной головкой M6 x 25（10.9） | 3 | |
| 32 | 01224080166 Болт с шестигранной головкой M8×16 | 1 | |
| 33 | 01325060166 Шестигранный фланцевый болт M6×16(10.9) | 2 | |
| 34 | 04512080022 Шестигранная фланцевая самоконтрящаяся гайка М8 | 1 | |
| 35 | 01255060166 Фланцевый винт с шестигранной головкой M6 x 16（10.9) | 1 | |
| 36 | 01325060204 Болт с шестигранной головкой M6 x 20（10.9） | 4 | |
| 37 | 04612060024 Шестигранная фланцевая контргайка М6 | 3 | |
| 38 | 01225060164 Болт с шестигранным фланцем (М6Х16 черные) | 2 | |
| 39 | 04413006001 Заклепка-гайка с потайной головкой и шестигранной головкой М6 | 9 | |
| 40 | 03415080254 Болт с шестигранной головкой Torx M8×25 | 1 | |
| 41 | 01225080306 Болт с шестигранной головкой M8×30 | 3 | |
| 42 | 13030481400 Заклепка φ4,8х14 | 9 | |
| 43 | 13030481150 Заклепка φ4,8х11.5 | 1 | |
| 44 | 13030641050 Заклепка φ6.4х10.5 | 8 | |
| 45 | 03414080124 Винт Torx M8×12 | 4 | |
| 46 | 18502070000 Втулка амортизатора двигателя | 2 | |
| 47 | 19712050190 Кронштейн крепления водяного шланга (патрубка охлаждения) | 1 | |
| 48 | 01124010304 Болт с шестигранной головкой M10x30 (класс прочности 8.8) | 2 | |
| 49 | 18509230010 Кронштейн интерфейса OBD | 1 | |
| 50 | 13010500163 заклепка | 2 | |
| 51 | 18509090020 Подушка | 2 | |
| 52 | 01315060756 Болт с шестигранной головкой M6 x 75（10.9） | 2 | |
| 53 | 18505190120 Втулка верхнего фиксированного блока рулевой колонки | 1 | |
| 54 | 01225080256 Болт с шестигранной головкой M8×25 | 1 | |
| 55 | 06129081804 Шайба φ8хφ18х1.0 | 2 | |
| 56 | 06119101805 Шайба φ10.5xφ18x2.5 | 2 | |
| 57 | 04224100024 Шестигранная гайка M10 | 2 |
Сиденье
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514020000 Сиденье водителя с подогревом в сборе | 1 | |
| 2 | 18514020070 Пассажирское сиденье в сборе (со спинкой) | 1 | |
| 3 | 18510410021 Крышка заднего вещевого ящика | 1 | |
| 4 | 18514210230 Замок крышки заднего багажника | 1 | |
| 5 | 18510410011 Задний ящик для хранения Замена для 18510410010 | 1 | |
| 6 | 18510200150 крышка аккумулятора | 1 | |
| 7 | 18514210220 Фиксирующий трос заднего ящика для хранения вещей | 1 | |
| 8 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 2 | |
| 9 | 18514210210 Уплотнение, 1шт = 3М | 1 | |
| 10 | 18510090020 каркас заднего сиденья | 1 | |
| 11 | 04413006001 Заклепка-гайка с потайной головкой и шестигранной головкой М6 | 2 | |
| 12 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 4 | |
| 13 | 03415060204 Винт Torx ферменной конструкции M6 x 20 | 2 | |
| 14 | 18509090020 Подушка | 2 | |
| 15 | 18508070020 Ручка пассажирского сиденья (левая) | 1 | |
| 16 | 18508080020 Ручка пассажирского сиденья (правая) | 1 | |
| 17 | 18514020090 Чехол на пассажирское сиденье | 1 | |
| 18 | 18514020140 Спинка пассажирского сиденья | 1 | |
| 19 | 18514020300 Кронштейн пассажирского сиденья в сборе | 1 | |
| 22 | 03714420125 Саморезы ST4.2x12 | 1 |
Грузовая платформа
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18910410050 Задняя полка | 1 | |
| 2 | 19708570070 Кронштейн крепления заднего бампера левый (матово-черный) | 1 | |
| 3 | 19708570080 Кронштейн крепления заднего бампера правый (матово-черный) | 1 | |
| 4 | 19808350150 Задний бампер— Черный | 1 | |
| 4 | 19808350160 Задний бампер— Серебристый (Матовый) | 1 | |
| 5 | 1A108420250 Y-образная крепежная пластина прицепа (черная) | 1 | |
| 6 | 18509180060 Задний отражатель | 1 | |
| 7 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 4 | |
| 8 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 9 | 03415060124 Винт Torx ферменной конструкции M6 X 12 | 2 | |
| 10 | 18514110120 Квадратная гайка М6 | 2 | |
| 11 | 18514110110 Шестигранная гайка Т-типа М6 | 4 | |
| 12 | 06119060184 Шайба φ6.5*φ18*1.5 | 6 | |
| 13 | 06769061814 Бумажная прокладка | 4 | |
| 14 | 18514110300 Нажимная гайка M6 | 2 | |
| 15 | 13030641850 Заклепка вытяжная стальная с полукруглой головкой φ6,4x18,5 мм | 2 | |
| 16 | 06119091405 Шайба плоская φ8,5xφ14x2 мм | 2 |
Капот и ветровое стекло
Схема и детали · позиций: 39
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510270440 Крышка ящика для хранения на приборной панели | 1 | |
| 2 | 18510270120 Ящик для хранения приборной панели | 1 | |
| 3 | 18510270450 Кнопка ящика для хранения на приборной панели | 1 | |
| 4 | 18510770020 Решетка капота | 1 | |
| 5 | 18510770010 Капот | 1 | |
| 6 | 18509060090 Лицевая панель фары Замена для 18510160010 | 1 | |
| 7 | 18509160070 Крышка приборной панели (10,25 дюйма) | 1 | |
| 7 | 18509160140 Крышка приборной панели 6,8 дюйма | 1 | |
| 8 | 18510270010 Пластик приборной панели | 1 | |
| 9 | 18514110010 Ветровое стекло косой угол | 1 | |
| 10 | 18514110410 Поддержка лобового стекла | 1 | |
| 11 | 18514110070 Левый верхний дефлектор \ветрового стекла | 1 | |
| 12 | 18514110080 Правый верхний дефлектор ветрового стекла | 1 | |
| 13 | 18514120030 Резиновое кольцо лобового стекла (переднее) | 2 | |
| 14 | 18514120040 Резиновое кольцо лобового стекла (боковое) | 4 | |
| 15 | 18510770280 Левая верхняя боковая панель | 1 | |
| 16 | 18510770290 Правая верхняя боковая панель | 1 | |
| 17 | 18510770551 Декоративная панель капота передняя (правая) чёрная Замена для 18510770530 | 1 | |
| 17 | 18510770650 Декоративная панель капота, правая — Серебристая (Матовая) | 1 | |
| 18 | 18510770541 Декоративная панель капота передняя (левая) чёрная Замена для 18510770520 | 1 | |
| 18 | 18510770640 Декоративная панель капота, левая — Серебристая (Матовая) | 1 | |
| 20 | 18508900010 Защитная накладка на приборную панель | 1 | |
| 21 | 18509190431 Кнопка подогрева сиденья | 1 | |
| 22 | 03714550164 Саморез с шестигранной головкой | 1 | |
| 23 | 18510270460 Уплотнение соединения | 2 | |
| 24 | 18509060000 Фара в сборе | 1 | |
| 25 | 18514110300 Нажимная гайка M6 | 13 | |
| 26 | 18514120060 Резиновая шайба | 6 | |
| 27 | 03714040164 Саморез с шестигранной головкой и полукруглой головкой ST4.0×16 | 6 | |
| 28 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 6 | |
| 29 | 04922060025 Пластинчатая гайка (длинная) M6 | 18 | |
| 30 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 12 | |
| 31 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 2 | |
| 32 | 03414060167 Шестигранный винт с цилиндрической головкой Torx М6 Х 16 | 4 | |
| 33 | 001-EL-3700-0830-00 Декоративная панель | 3 | |
| 34 | 16510340140 Защитная полоса от царапин на лобовом стекле(L=1000mm) | 1 | |
| 35 | 03414060207 Винт Torx M6 X 20 | 2 | |
| 36 | 1A110270471 Крышка перчаточного ящика приборной панели (внутренняя часть) | 1 | |
| 37 | 03714400104 Саморез с шестигранной головкой и полукруглой головкой с шайбой ST4,0×10 | 4 |
Нижняя панель кузова
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19710770170 Передняя нижняя панель черная | 1 | |
| 2 | 19810770141 Черный левый нижний поддон Замена для 19810770140 | 1 | |
| 3 | 19810770150 Черный правый нижний поддон | 1 | |
| 4 | 19710770020 Нижняя решетка фильтра предварительной очистки | 1 | |
| 5 | 19708010070 Защитная пластина | 1 | |
| 6 | 19708110210 Комплект переднего усиленного бампера — Серебристый (Матовый) | 1 | |
| 6 | 19708110200 Передний бампер, матовый черный | 1 | |
| 7 | 19712030011 Верхний кронштейн радиатора LTS | 1 | |
| 8 | 19708110230 Усиление бампера | 2 | |
| 9 | 19710770280 Соединитель бокового ограждения (слева) | 1 | |
| 10 | 19710770290 Соединитель бокового ограждения (справа) | 1 | |
| 11 | 18508150040 Левая винтовая пластина | 1 | |
| 12 | 18508150050 Правая винтовая пластина | 1 | |
| 13 | 18510770440 Теплоизоляционная панель под боковой крышкой (нижняя) | 1 | |
| 14 | 19710780230 Левый верхний передний нижний поддон Пена | 1 | |
| 15 | 19710780210 Левый передний нижний нижний поддон из пеноматериала | 1 | |
| 16 | 19710780240 Правый верхний передний нижний поддон Пенопласт | 1 | |
| 17 | 19710780220 Правый передний нижний нижний поддон из пеноматериала | 1 | |
| 18 | 19810780251 Левый задний нижний поддон | 1 | |
| 19 | 19810780260 Правый задний нижний поддон из пеноматериала | 1 | |
| 20 | 1A310770160 Крышка отверстия нижней планки боковой панели | 1 | |
| 21 | 03414060167 Шестигранный винт с цилиндрической головкой Torx М6 Х 16 | 4 | |
| 22 | 13030481400 Заклепка φ4,8х14 | 4 | |
| 23 | 04413006001 Заклепка-гайка с потайной головкой и шестигранной головкой М6 | 6 | |
| 24 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 2 | |
| 25 | 17007010780 Зажим М6 | 14 | |
| 26 | 04922060025 Пластинчатая гайка (длинная) M6 | 8 | |
| 27 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 24 | |
| 28 | 13060481550 Заклепка с большой шляпкой φ4.8×15.5 | 12 | |
| 29 | 13060483000 Заклепка 5x25 | 6 | |
| 30 | 03356050164 Винт Torx M5 X 16 | 2 | |
| 31 | 13010640121 Заклепка | 4 | |
| 32 | 06159051810 Шайба φ5xφ18x1.5 | 3 | |
| 33 | 18510420070 Левый нижний дефлектор поддона | 1 | |
| 34 | 18510420080 Правый нижний дефлектор поддона | 1 | |
| 37 | 19712030020 Переходная пластина (адаптер) радиатора LTS | 1 | |
| 38 | 01254060166 Болт с шестигранной головкой M6×16 | 2 | |
| 39 | 1A310780260 Поролоновая прокладка нижнего поддона, левая задняя | 1 |
Боковые панели
Схема и детали · позиций: 34
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18910770030 Боковая крышка (левая) | 1 | |
| 2 | 18910770040 Боковая крышка (правая) | 1 | |
| 3 | 18510770470 Боковая крышка решетки правая (матовое серебро) | 1 | |
| 3 | 18510770670 Боковая крышка решетки правая (черная) | 1 | |
| 4 | 18510770660 Накладка декаративная левая черная Замена для 18510770580 | 1 | |
| 4 | 18510770480 Боковая крышка решетки левая (матовое серебро) | 1 | |
| 5 | 18510770310 Сетка боковой крышки (чёрная) Замена для 18510770490 | 1 | |
| 6 | 18510773330 Правая решетка | 1 | |
| 7 | 18510770230 Запирающая пластина боковой крышки (левая) | 1 | |
| 8 | 18510770240 Запирающая пластина боковой крышки (правая) | 1 | |
| 9 | 18510770250 Держатель замка боковой крышки (левый) | 1 | |
| 10 | 18510770260 Держатель замка боковой крышки (правый) | 1 | |
| 11 | 18510770370 Левая нижняя защелка | 2 | |
| 12 | 18510770380 Правая нижняя защелка | 2 | |
| 13 | 18510080240 Левая педаль | 1 | |
| 14 | 18910780150 Боковая крышка левая шумоизоляция хлопок (передняя верхняя) | 1 | |
| 15 | 18910780180 Правая боковая крышка с утеплителем из хлопка (спереди сверху) | 1 | |
| 16 | 18510780030 Боковая крышка левая шумоизоляция хлопок (верхняя) | 1 | |
| 17 | 18510780040 Боковая крышка правая с утеплителем из хлопка (верхняя) | 1 | |
| 18 | 18910780050 Боковая накладка левая шумоизоляция хлопок (задняя) | 1 | |
| 19 | 18910780060 Боковая крышка правая с хлопковой изоляцией (задняя) | 1 | |
| 20 | 18510780070 Боковая крышка правая из теплоизоляционной алюминиевой фольги (сверху) | 1 | |
| 21 | 18510780080 Боковая крышка правая из теплоизоляционной алюминиевой фольги (снизу) | 1 | |
| 22 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 4 | |
| 23 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 24 | 03714400104 Саморез с шестигранной головкой и полукруглой головкой с шайбой ST4,0×10 | 4 | |
| 25 | 17007010780 Зажим М6 | 2 | |
| 26 | 18500010480 Крепежная пластина боковой крышки (левая) | 1 | |
| 27 | 18500010490 Крепежная пластина боковой крышки (правая) | 1 | |
| 28 | 13030641050 Заклепка φ6.4х10.5 | 4 | |
| 29 | 18910780160 Боковая крышка левая шумоизоляция хлопок (передняя центральная) | 1 | |
| 30 | 18910780170 Боковая крышка левая шумоизоляция хлопок (передняя нижняя) | 1 | |
| 31 | 18910780190 Правая боковая крышка с утеплителем из хлопка (спереди по центру) | 1 | |
| 32 | 18910780200 Боковая крышка правая с утеплителем из хлопка (передняя нижняя) | 1 |
Крепление двигателя
Схема и детали · позиций: 10
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 21190400501 Правый передний кронштейн двигателя | 1 | |
| 3 | 01224080202 Фланцевый винт torx 8×20 | 2 | |
| 4 | 01224100166 Болт с шестигранной головкой M10×16×1.5 | 1 | |
| 5 | 21190400301 Левый передний кронштейн двигателя | 1 | |
| 6 | 01345080356 Болт с шестигранной головкой M8×35 Замена для 01225080356 | 2 | |
| 7 | 01225080256 Болт с шестигранной головкой M8×25 | 3 | |
| 8 | 21190400401 Задний кронштейн крепления двигателя | 1 | |
| 9 | 01225080306 Болт с шестигранной головкой M8×30 | 1 | |
| 10 | 01214080406 Болт с шестигранным фланцем 8x40 | 2 | |
| 11 | 18502070000 Втулка амортизатора двигателя | 1 |
Вариатор
Схема и детали · позиций: 24
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18507030080 Защитная панель вариатора | 1 | |
| 2 | 18507030110 Крышка вариатора | 1 | |
| 3 | 18507030140 Защитная пластина вариатора CVT | 1 | |
| 4 | 18507030320 Защелка защиты вариатора | 1 | |
| 5 | CA201040051 Ведущий вал в сборе | 1 | |
| 6 | 18507030150 Передняя крепежная пластина кожуха вариатора | 1 | |
| 7 | 18507030160 Задняя крепежная пластина кожуха вариатора | 1 | |
| 8 | 13060483000 Заклепка 5x25 | 4 | |
| 9 | 13030481150 Заклепка φ4,8х11.5 | 4 | |
| 10 | 21190102501 Ремень вариатора Snowcross V1000 Замена для 1115_Optibelt Замена для 004-TR-1702-0300-00 | 1 | |
| 11 | 21190102601 Регулировочная шайба φ25.5×φ40×2 | 1 | |
| 12 | 21190102701 Регулировочная шайба φ25.5×φ40×0.5 | 2 | |
| 13 | 004-TR-1702-0200-00 Ведущее колесо вариатора | 1 | |
| 14 | 004-TR-1702-0002-01 Шайба ведомого вариатора | 1 | |
| 15 | 21040301902 Болт шкива вариатора (ведомого) М10*115 | 1 | |
| 16 | 21190300301 Ведущий шкив вариатора | 1 | |
| 17 | 004-TR-1702-0004-00 шайба вариатора | 1 | |
| 18 | 004-TR-1702-0001-00 Болт ведущего вариатора | 1 | |
| 19 | 1A201140470 Гусеница 600мм 900Т | 1 | |
| 20 | 09561006206 Подшипник 6206 | 2 | |
| 21 | 01254060126 Болт с шестигранной головкой M6×12 | 4 | |
| 22 | 18507030340 Защитная пластина вариатора | 1 | |
| 23 | 18507030330 Инструмент для вариатора (опционально) | 1 | |
| 24 | 21190104901 Регулировочная шайба DIN 988 φ25,5xφ40x0,2 мм | 1 |
Вариатор
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 04633060023 Шестигранник. Гайка М6 | 1 | |
| 2 | 21210208901 Вал вилки переключения передач в сборе (SM1000) | 1 | |
| 3 | 21210202001 Уплотнительное кольцо φ8,1*16 | 1 | |
| 4 | 21210207001 Ограничительная пластина | 1 | |
| 5 | 21210207101 Пружинная направляющая втулка | 1 | |
| 6 | 21210207201 возвратная пружина | 1 | |
| 7 | 01324060401 Болт с шестигранной головкой большой фланцевый M6×40 | 1 | |
| 8 | 21210207802 Крышка коробки передач Замена для 21210207801 | 1 | |
| 9 | 01314060203 Болт с шестигранной головкой с фланцем М6*20 | 11 | |
| 10 | 21040105701 Резьбовая заглушка NPT1/8 | 2 | |
| 11 | 21140101901 Медная шайба φ12,9×φ8,1×1 | 1 | |
| 12 | 01214080352 Шестигранный винт с потайной головкой M8×35 | 1 | |
| 13 | 21190210001 Кронштейн датчика скорости | 1 | |
| 14 | 21040105601 Заглушка Винт NPT 1/2 | 1 | |
| 15 | 01314060301 Болт с шестигранным фланцем большой M6×30 | 1 | |
| 16 | 21210201201 Магнитный винт слива масла | 1 | |
| 17 | 21210200501 Датчик скорости | 1 | |
| 18 | 21210200601 Нажимная пластина датчика скорости | 1 | |
| 19 | 21190203001 Эластичный цилиндрический штифт | 2 | |
| 20 | 21210206801 вилка переключения передач | 1 | |
| 21 | 01324060351 Болт с шестигранной головкой и большим фланцем M6×35 (цельнопроволочный) | 1 |
Вариатор
Схема и детали · позиций: 46
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210206401 торцевая крышка | 1 | |
| 2 | 21190207301 длинный промежуточный вал | 1 | |
| 3 | 21190209401 Тепловой экран обратного двигателя | 1 | |
| 4 | 21190209501 Опорная колонна для изоляционной плиты | 3 | |
| 5 | 01214060161 Болт с шестигранным фланцем большой M6×16 | 5 | |
| 7 | 21210208001 Контроллер задней передачи в сборе (SM1000) | 1 | |
| 9 | 21210208701 рычаг задней передачи | 1 | |
| 10 | 21190209801 Цельнометаллическая шестигранная контргайка М6. | 3 | |
| 11 | 04633060023 Шестигранник. Гайка М6 | 2 | |
| 14 | 21130102401 Шноркель (задняя ось) | 1 | |
| 15 | 21210207902 Крышка коробки передач | 1 | |
| 17 | 21210208101 Вал вилки переключения задней передачи в сборе (SM1000) | 1 | |
| 18 | 21190209601 Болт с шестигранной головкой М6×25 | 1 | |
| 19 | 21190201601 Сальникφ28×φ48×8 | 1 | |
| 20 | 21210206001 Вилка переключения заднего хода (со штифтом) | 1 | |
| 21 | 21190203001 Эластичный цилиндрический штифт | 2 | |
| 22 | 21190202901 Эластичный цилиндрический штифт φ8×14 | 2 | |
| 23 | 21210201601 Направляющий вал натяжителя цепи | 1 | |
| 24 | 21210201701 Блок натяжителя цепи | 1 | |
| 25 | 21210201801 Открытое стопорное кольцо типа C | 1 | |
| 26 | 21140101901 Медная шайба φ12,9×φ8,1×1 | 1 | |
| 27 | 21190209701 Шестигранный болт с полукруглой головкой М8×70 | 1 | |
| 28 | 21210205601 Цепь (100 соединений) | 1 | |
| 29 | 21210200301 Позиционирующий штифт φ6×23,5 | 2 | |
| 30 | 21210209501 Уплотнительное кольцо φ420×3,6 Замена для 21210200401 | 1 | |
| 31 | 21210201301 Масляный дефлектор | 1 | |
| 32 | 21140211101 Шайба плоская Ф6 | 2 | |
| 34 | 21210206201 Магнитная торцевая крышка в сборе | 1 | |
| 35 | 21190202201 Стопорное кольцо вала φ48×1,75 | 1 | |
| 36 | 21190210401 Звездочка 51 зуб | 1 | |
| 37 | 21190202501 Стопорное кольцо для отверстия φ80×1 | 1 | |
| 38 | 21190205101 Подшипник шариковый 6010ДУ2 | 1 | |
| 39 | 21210205701 Сальник приводного вала φ 65×φ54×8 | 1 | |
| 40 | 21210201901 Регулировочный винт натяжителя | 1 | |
| 41 | 004-TR-1701-0029-01 Защёлка | 1 | |
| 42 | 21210202001 Уплотнительное кольцо φ8,1*16 | 1 | |
| 43 | 21210202301 Вентиляционный шланг | 1 | |
| 44 | 21190207101 Приводной вал | 1 | |
| 45 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 1 | |
| 46 | 21190210201 Крышка вентиляционного отверстия коробки передач | 1 | |
| 47 | 21210206301 Уплотнительное кольцо φ36*2,4 | 2 | |
| 48 | 03414060404 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×40 | 2 | |
| 49 | 21190210301 Штифт, φ6×18,8 мм | 2 | |
| 50 | 004-TR-1701-0024-00 Зажим ф10 | 1 | |
| 51 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 1 | |
| 52 | 21190209901 Проставка для установки коробки передач | 1 |
Вариатор
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210202501 Радиальный шарикоподшипник (6908DU) | 1 | |
| 2 | 21190202701 Стопорное кольцо вала реверса φ40×1,75 | 1 | |
| 3 | 21190207001 возвратная пружина задней передачи | 1 | |
| 4 | 21210207301 Реверс-скользящая передача 27 Т | 1 | |
| 5 | 21210202701 Шпиндель | 1 | |
| 6 | 21210202801 Шестерня главного вала 34Т. | 1 | |
| 7 | 21210202901 Игольчатый роликоподшипник HK3520 | 1 | |
| 8 | 21210203001 Шайба Ф35×Ф46×3,6 | 1 | |
| 9 | 21210203101 Кольцо стопорное вала Ф35×2,5 | 1 | |
| 10 | 21190205201 Радиальный шарикоподшипник 6205DDU | 1 | |
| 11 | 21210203201 Радиальный шарикоподшипник (6205C3) | 2 | |
| 12 | 21210203301 Кольцо стопорное вала Ф27×2 | 1 | |
| 13 | 21210203401 Шестерня промежуточного вала 51Т | 1 | |
| 14 | 21210203501 плоский ключ с круглой головкой | 1 | |
| 15 | 21210203601 Кольцо стопорное вала Ф28×2 | 1 | |
| 16 | 21210203701 Шайба Ф28×42×1,5 | 2 | |
| 17 | 21210203801 Игольчатый роликоподшипник HK2820 | 2 | |
| 18 | 21210203901 Ведущая шестерня пониженной передачи 28Т. | 1 | |
| 19 | 21210204001 промежуточный вал | 1 | |
| 20 | 21210204102 Подрулевой переключатель Замена для 21210204101 | 1 | |
| 21 | 21210204202 Высококачественный привод 37Т. | 1 | |
| 22 | 21210204301 Кольцо стопорное спиральное двухслойное на вал Ф28×1,44 | 1 | |
| 23 | 21210204401 Кольцо стопорное Ф28×Ф35×2,4 | 1 | |
| 24 | 21210204501 Радиальный шарикоподшипник (6305DU) | 1 | |
| 25 | 21210204601 Радиальный шарикоподшипник 6304 | 1 | |
| 26 | 21210204701 Реверс ведомая шестерня 41Т | 1 | |
| 27 | 21210204801 Игольчатый роликоподшипник HK2816F | 1 | |
| 28 | 21210204901 Регулировочный рычаг | 1 | |
| 29 | 21210205001 Соединительная втулка привода | 1 | |
| 30 | 21210205101 Кольцо стопорное вала Ф32×2,5 | 1 | |
| 31 | 21210209301 Звездочка 21Т | 1 | |
| 32 | 21210207401 Комбинация ведомых шестерен промежуточного вала низшего диапазона | 1 |
Вариатор
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01214060161 Болт с шестигранным фланцем большой M6×16 | 2 | |
| 2 | 21210208501 Правый фиксированный кронштейн пластины переключения передач (SM1000) | 1 | |
| 3 | 21210208301 Винт с шестигранной головкой и цилиндрической головкой M6×16 | 3 | |
| 4 | 21190208001 шестеренчатый шар | 1 | |
| 5 | 04212080021 шестигранная гайка | 5 | |
| 6 | 21190208701 Винт переключения передач | 1 | |
| 7 | 21190208801 Ручной переключатель | 1 | |
| 8 | 04633060023 Шестигранник. Гайка М6 | 2 | |
| 9 | 21210208601 Регулируемая перегородка, левый фиксированный кронштейн SM1000) | 1 | |
| 10 | 01214080452 Болт с шестигранной головкой М8×45 | 1 | |
| 11 | 21190208601 Торсионная пружина переключателя передач | 1 | |
| 12 | 21190208501 Шаровой шарнир основания кронштейна переключения передач | 1 | |
| 13 | 21190208101 Рычаг переключения передач, соединяющий сиденье | 1 | |
| 14 | 01324060401 Болт с шестигранной головкой большой фланцевый M6×40 | 1 | |
| 15 | 21190208301 Нейлоновый чехол для ланч-стержня | 2 | |
| 16 | 21190208201 Втулка рычага переключения передач | 1 | |
| 17 | 21190207901 Рычаг переключения | 1 | |
| 18 | 01314060301 Болт с шестигранным фланцем большой M6×30 | 2 | |
| 19 | 21210208401 Заклепка креплением, 6,4×12,5 мм | 2 | |
| 20 | 21190208901 Напорная труба с перегородкой ручного переключения | 1 |
Верхний блок электрооборудования
Схема и детали · позиций: 10
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510020010 Основание приборной панели 10,25 дюйма | 1 | |
| 1 | 18510020020 Основание приборной панели 6,8 дюйма | 1 | |
| 2 | 18509160190 Жидкокристаллический дисплей 6,8 дюйма | 1 | |
| 2 | 18509160200 Жидкокристаллический дисплей 10,25 дюйма | 1 | |
| 3-2 | 18509030080 Замок зажигания DESS | 1 | |
| 3-1 | 18509030091 Ключ зажигания (красный) Замена для 18509030090 | 1 | |
| 3 | 18509030002 Ключ с замком зажигания DESS SNOWCROSS | 1 | |
| 4 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 5 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 4 | |
| 6 | 18509030101 Ключ зажигания (серый) Замена для 18509030100 | 1 |
Задние фонари
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18909070160 Жгут проводов заднего фонаря | 1 | |
| 2 | 18910330010 Брызговик SWT | 1 | |
| 3 | 18509070000 Задний фонарь (SM1000-3) | 2 | |
| 4 | 18509180080 Задний катафот | 2 | |
| 5 | 13030481150 Заклепка φ4,8х11.5 | 1 | |
| 6 | 18508420020 Прицепное устройство в сборе | 1 | |
| 7 | 18508420240 Монтажная пластина прицепа | 1 | |
| 8 | 01224080452 Болт с шестигранной головкой M8×45（8.8) | 4 | |
| 9 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 | |
| 10 | 001-UT-2806-0105-00 Крышка гайки (черная) | 4 | |
| 11 | 18509070260 Резиновое кольцо заднего фонаря | 4 | |
| 12 | 18509070240 Крепление заднего фонаря | 2 | |
| 13 | 03356050164 Винт Torx M5 X 16 | 8 | |
| 14 | 06119051804 Шайба | 8 | |
| 15 | 90103040043 Кабельные стяжки 5.0×200 | 1 | |
| 16 | 18510550010 LH Protector | 1 | |
| 17 | 18510550020 RH Protector | 1 | |
| 18 | 13030480800 Заклепка φ4,8х8 | 2 |

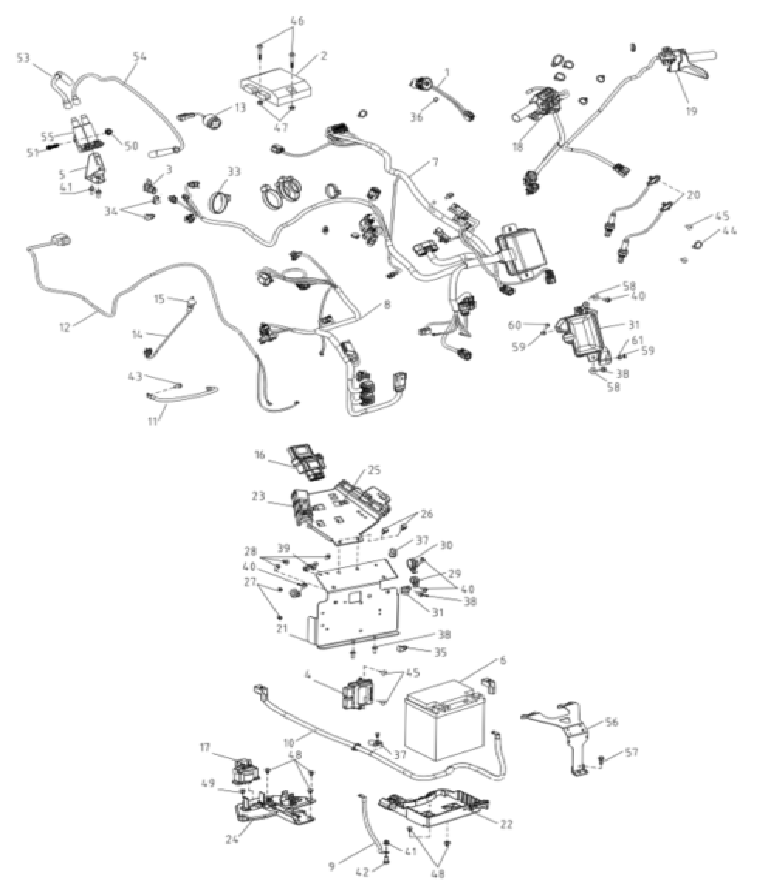

Основной жгут проводов
Схема и детали · позиций: 59
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19309300010 USB-розетка | 1 | |
| 2 | 21051100203 Регулятор напряжения высокой мощности разъем 35мм Замена для 21140403401 | 1 | |
| 3 | 004-EL-3700-3500-00 Датчик температуры (рядом с регулятором напряжения) | 1 | |
| 4 | 21040507602 Электронный блок управления двигателем ID1356 | 1 | |
| 5 | 18509220011 Фиксированный кронштейн для высоковольтного блока Замена для 18509220010 | 1 | |
| 6 | EBX30L-BS Аккумуляторная батарея Leoch High Performance EBX30L-BS, 30Ач, 0/1 Замена для QN-YIX30L-BS Замена для 001-EL-3700-0500-00 | 1 | |
| 7 | 18509020010 Жгут проводов основной | 1 | |
| 8 | 18509410010 Жгут проводов двигателя | 1 | |
| 9 | 18514170120 Заземляющий провод аккумулятора | 1 | |
| 10 | 18514170080 Плюсовой провод аккумулятора | 1 | |
| 11 | 18509010220 Провод заземления двигателя | 1 | |
| 12 | 18509210020 Выходной жгут выпрямителя, регулирующего напряжение | 1 | |
| 13 | 004-EL-3700-3330-00 Зуммер | 1 | |
| 14 | 18514090710 Кабель подключения обогрева шлема | 1 | |
| 15 | 004-EL-3700-3210-10 Пылезащитный колпачок с подогревом шлема | 1 | |
| 16 | 18509370010 Контроллер BCM | 1 | |
| 17 | 17009350000 Реле стартера (1000/650) Замена для 17009350000 Замена для 17009300000 | 1 | |
| 18 | 1A109050010 Левый блок переключателей на руле | 1 | |
| 19 | 18511070000 Правая ручка переключателя в сборе с подогревом | 1 | |
| 20 | 04212060002 Шестигранная контргайка | 1 | |
| 21 | 18512020100 Теплоизоляционная перегородка | 1 | |
| 22 | 18509090151 Площадка аккумуляторной батареи | 1 | |
| 23 | 18909590010 Крепежная пластина BCM | 1 | |
| 24 | 18509350060 Крепежная пластина пускового реле | 1 | |
| 25 | 04922060025 Пластинчатая гайка (длинная) M6 | 2 | |
| 26 | 18610190000 Пластиковая заклепка | 2 | |
| 27 | 04413005001 Заклепка-гайка с потайной головкой и шестигранной головкой М5 | 2 | |
| 28 | 04512060127 Заклепка-гайка M6 | 3 | |
| 29 | 004-EL-3700-4102-00 Зажим ф14 | 2 | |
| 30 | 004-EL-3700-4103-00 Зажим ф25 | 2 | |
| 31 | 18509010160 Пластина крепления блока предохранителей | 1 | |
| 32 | 004-EL-3700-4104-00 Зажим Ф18 | 3 | |
| 33 | 90103040052 Кабельные стяжки 5*250 | 23 | |
| 34 | 90103040057 Металлические пластинчатые стяжки на молнии | 2 | |
| 35 | 90103040059 Стяжка из листового металла (фиксированная сбоку) 4.8х200 | 1 | |
| 36 | 90103040058 Застежка-молния | 6 | |
| 37 | 90103040043 Кабельные стяжки 5.0×200 | 2 | |
| 38 | 03345060204 Винт с шестигранной головкой и полукруглой головкой M6×20 | 3 | |
| 39 | 17609470030 Кабельные стяжки 5*150 | 12 | |
| 40 | 03345060164 Винт с шестигранной головкой и полукруглой головкой M6×16 | 8 | |
| 41 | 01254060166 Болт с шестигранной головкой M6×16 | 1 | |
| 42 | 04612060022 Шестигранник. Фланцевая эластичная гайка M6 | 1 | |
| 43 | 01254060126 Болт с шестигранной головкой M6×12 | 1 | |
| 44 | 004-TR-1701-0024-00 Зажим ф10 | 2 | |
| 45 | 03356050164 Винт Torx M5 X 16 | 2 | |
| 46 | 01214060356 Болт с шестигранным фланцем 6 × 35 | 2 | |
| 48 | 13060481900 Заклепка с большой шляпкой φ4.8×11 | 5 | |
| 49 | 13060481550 Заклепка с большой шляпкой φ4.8×15.5 | 1 | |
| 50 | 04614060024 Шестигранная контргайка фланца М6 | 1 | |
| 51 | 01226060704 Шестигранник. Фланцевый винт M6 X 70 | 1 | |
| 52 | 18509380060 Кронштейн для проводки лямбды | 1 | |
| 53 | 21190104401 Провод высоковольтный цилиндра 1 L=130mm | 1 | |
| 54 | 21190104501 Провод высоковольтный цилиндра 2 L=430mm | 1 | |
| 55 | 21040400201 Катушка зажигания | 2 | |
| 56 | 18500010370 Фиксированный кронштейн аккумулятора | 1 | |
| 57 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 1 | |
| 58 | 06119060184 Шайба φ6.5*φ18*1.5 | 3 | |
| 59 | 06119061205 Шайба φ6×φ12×1 | 2 | |
| 60 | 03356060124 Винт с шестигранной головкой и полукруглой головкой M6×12 | 1 |
Грузовая платформа
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510630000 Багажный кофр AODES | 1 | |
| 2 | 18510410080 Крепление багажного кофра на площадку | 4 | |
| 3 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 8 | |
| 4 | 18514110120 Квадратная гайка М6 | 8 |
Подогреватель охлаждающей жидкости
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18512050010 Впускной патрубок | 1 | |
| 2 | 004-EN-1303-0010-00 Водяной насос и патрубок для подключения нагревателя | 1 | |
| 3-2 | 21190206601 Жгут подключения нагревателя | 1 | |
| 3-1 | 004-EN-1303-0900-00 Нагреватель охлаждающей жидкости | 1 | |
| 4 | 18512050180 Корпус из стекловолокна из алюминиевой фольги | 1 | |
| 5 | 18512050460 Кронштейн крепления жгута обогревателя | 1 | |
| 6 | 17012070000 Зажим φ20-φ32 Замена для 10912070000 | 2 | |
| 7 | 01255060166 Фланцевый винт с шестигранной головкой M6 x 16（10.9) | 1 | |
| 8 | 004-EL-3700-4104-00 Зажим Ф18 | 1 |
Расширители лыж
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18505040740 Расширитель лыжи Snowcross 1000 WT/SWT (1шт) | 2 | |
| 2 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 4 | |
| 3 | 06119060184 Шайба φ6.5*φ18*1.5 | 4 | |
| 4 | 04212060002 Шестигранная контргайка | 4 | |
| 5 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 |
Комплект зеркал заднего вида
Схема и детали · позиций: 7
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514110430 Лобовое стекло прямой угол | 1 | |
| 2 | 18505140000 Левое зеркало заднего вида Замена для 18505140010 Замена для 18505140000/18505140010 | 1 | |
| 3 | 18505140010 Кронштейн левого зеркала заднего вида Замена для 18505140000 Замена для 18505140000/18505140010 | 1 | |
| 4 | 18505150000 Правое зеркало заднего вида Замена для 18505150010 Замена для 18505150000/18505150010 | 1 | |
| 5 | 18505150010 Кронштейн правого зеркала заднего вида Замена для 18505150000 Замена для 18505150000/18505150010 | 1 | |
| 6 | 18514120060 Резиновая шайба | 4 | |
| 8 | 16510340140 Защитная полоса от царапин на лобовом стекле(L=1000mm) | 1 |
Подогрев пассажирского сиденья
Схема и детали · позиций: 1
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514020521 Snowcross Сиденье пассажира с обогревом и подогревом ручек Замена для 18514020520 | 1 |
Усилительные пластины
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18508020200 Передняя часть усилительной пластины направляющей | 2 | |
| 2 | 18508020210 Усилительная пластина направляющей | 2 | |
| 3 | 18508020220 Усилительная пластина направляющей задняя | 2 | |
| 4 | 13030641650 Заклепка φ6.4х16.5 | 12 |
Предупреждающие таблички
Схема и детали · позиций: 1
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18513010010 Комплект предупреждающих наклеек | 1 |
Комплект наклеек
Схема и детали · позиций: 2
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 19713041280 Наклейки Snowcross 800 | 1 | |
| 2 | 18513040050 Логотип круглый на снегоход (акрил) | 1 |
Комбинация приборов
Схема и детали · позиций: 3
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514180000 Набор инструментов Snowcross | 1 | |
| 2 | 18509030040 Сервисный ключ | 1 | |
| 3 | 18509030051 Программатор ключей зажигания ATV 2025 и Snowcross | 1 |
Двигатель
Схема и детали · позиций: 1
Рисунок этого узла не опубликован в исходном каталоге.
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 21210200005 Коробка передач (КПП) Snowcross 800 | 1 |
Головка первого цилиндра в сборе
Схема и детали · позиций: 45
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040100102 Прокладка головки блока цилиндров Замена для 21040100101 | 1 | |
| 2 | 22040100201 Головка цилиндра передняя (1-й цилиндр) (650, 800 CC) | 1 | |
| 3 | 21190104001 Шпилька 8×40 | 2 | |
| 4 | 21040100601 Впускной клапан, 31 | 2 | |
| 5 | 21040100701 Выпускной клапан 27 | 2 | |
| 6 | 21040100802 Упорная шайба | 4 | |
| 7 | 21040500101 Уплотнение клапана | 4 | |
| 8 | 21040101001 Пружина клапана | 4 | |
| 9 | 21040101102 Фиксатор пружины клапана | 4 | |
| 10 | 21040101202 Шплинтовый клапан Замена для 21040101201 | 8 | |
| 11 | 21040101301 Болт головки цилиндра (650, 800 CC) М10*140 Замена для 21040101302 | 4 | |
| 12 | 01214060851 Болт с шестигранной головкой с фланцем М6*85 | 2 | |
| 13 | 21040101401 Распредвал (1-й цилиндр) | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 15 | 21040101601 Холдинг полоса | 1 | |
| 16 | 21040101701 Подшипниковый винт M6 | 1 | |
| 17 | 21040101801 Успокоитель цепи (650, 800 CC) Замена для 21040101802 | 1 | |
| 18 | 21040101902 Направляющая цепи Замена для 21040101901 | 1 | |
| 19 | 21040102001 Цепная направляющая | 1 | |
| 20 | 21040102101 Цепь ГРМ (650, 800 CC) | 1 | |
| 21 | 21040102201 Звезда ГРМ, ведомая (650, 800 CC) | 1 | |
| 22 | 21040102301 Болт звезды распредвала М8*20 | 1 | |
| 23 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 24 | 21040102401 Корпус натяжителя цепи | 1 | |
| 25 | 21040500301 Уплотнительное кольцо 21х2,5 | 1 | |
| 26 | 01224060221 Винт с фланцем M6×25 | 2 | |
| 27 | 21040102601 Плунжер натяжителя цепи | 1 | |
| 28 | 21040102901 Пружина | 1 | |
| 29 | 21040500401 Уплотнительное кольцо 17×2 | 1 | |
| 30 | 21040102801 Заглушка Винт | 1 | |
| 31 | 21040103101 Контакт № 12, маленький | 2 | |
| 32 | 21040103201 Шайба плоская 18,6×12,4×0,5 | 4 | |
| 33 | 21040103301 Входное отверстие коромысла | 1 | |
| 34 | 21040103401 Коромысло выхлопа | 1 | |
| 35 | 21040100401 СТАЛЬНОЙ ШАР | 1 | |
| 36 | 21040104801 Заглушка Винт M12×1,5 | 1 | |
| 38 | 21040500501 Прокладка клапанной крышки | 1 | |
| 39 | 21040103901 Крышка клапана | 1 | |
| 40 | 21040104101 Космическая шайба | 1 | |
| 41 | 21040501802 Прокладка термостата | 1 | |
| 42 | 21040104303 Крышка термостата | 1 | |
| 43 | 21040117001 Уплотнительное кольцо 6 | 1 | |
| 44 | 21040104401 Винт М6×10 | 1 | |
| 45 | 01224060251 Винт с фланцем M6×25 | 2 | |
| 46 | 21040105101 Свеча зажигания | 1 |
Головка второго цилиндра в сборе
Схема и детали · позиций: 52
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040100102 Прокладка головки блока цилиндров Замена для 21040100101 | 1 | |
| 2 | 22040100301 Головка цилиндра задняя (2-й цилиндр) (650, 800 CC) | 1 | |
| 3 | 21190104001 Шпилька 8×40 | 2 | |
| 4 | 21040100601 Впускной клапан, 31 | 2 | |
| 5 | 21040100701 Выпускной клапан 27 | 2 | |
| 6 | 21040100802 Упорная шайба | 4 | |
| 7 | 21040500101 Уплотнение клапана | 4 | |
| 8 | 21040101001 Пружина клапана | 4 | |
| 9 | 21040101102 Фиксатор пружины клапана | 4 | |
| 10 | 21040101202 Шплинтовый клапан Замена для 21040101201 | 8 | |
| 11 | 21040101301 Болт головки цилиндра (650, 800 CC) М10*140 Замена для 21040101302 | 4 | |
| 12 | 01214060851 Болт с шестигранной головкой с фланцем М6*85 | 2 | |
| 13 | 21040101501 Распредвал (2-й цилиндр) | 1 | |
| 14 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 15 | 21040101601 Холдинг полоса | 1 | |
| 16 | 21040101701 Подшипниковый винт M6 | 1 | |
| 17 | 21040101801 Успокоитель цепи (650, 800 CC) Замена для 21040101802 | 1 | |
| 18 | 21040101902 Направляющая цепи Замена для 21040101901 | 1 | |
| 19 | 21040102001 Цепная направляющая | 1 | |
| 20 | 21040102101 Цепь ГРМ (650, 800 CC) | 1 | |
| 21 | 21040102201 Звезда ГРМ, ведомая (650, 800 CC) | 1 | |
| 22 | 21040102301 Болт звезды распредвала М8*20 | 1 | |
| 23 | 21040100401 СТАЛЬНОЙ ШАР | 1 | |
| 24 | 21040102401 Корпус натяжителя цепи | 1 | |
| 25 | 21040500301 Уплотнительное кольцо 21х2,5 | 1 | |
| 26 | 01224060221 Винт с фланцем M6×25 | 2 | |
| 27 | 21040102601 Плунжер натяжителя цепи | 1 | |
| 28 | 21040102901 Пружина | 1 | |
| 29 | 21040500401 Уплотнительное кольцо 17×2 | 1 | |
| 30 | 21040102801 Заглушка Винт | 1 | |
| 31 | 21040103101 Контакт № 12, маленький | 2 | |
| 32 | 21040103201 Шайба плоская 18,6×12,4×0,5 | 4 | |
| 33 | 21040103301 Входное отверстие коромысла | 1 | |
| 34 | 21040103401 Коромысло выхлопа | 1 | |
| 35 | 21040104902 Хомут | 2 | |
| 36 | 21190103501 Патрубок цилиндра | 1 | |
| 37 | 01224060251 Винт с фланцем M6×25 | 4 | |
| 38 | 21040500501 Прокладка клапанной крышки | 1 | |
| 39 | 21040103901 Крышка клапана | 1 | |
| 40 | 21040104001 Термостат | 1 | |
| 41 | 21040501802 Прокладка термостата | 1 | |
| 42 | 21040104303 Крышка термостата | 1 | |
| 43 | 21040117001 Уплотнительное кольцо 6 | 1 | |
| 44 | 21040104401 Винт М6×10 | 1 | |
| 45 | 01214060451 Болт с шестигранным фланцем 6x45 | 2 | |
| 46 | 21040104501 Корпус термостата | 1 | |
| 47 | 21040501901 Уплотнительное кольцо 27.8×2.6 | 1 | |
| 48 | 21040104701 Шайба медная 18×12,4×2 | 1 | |
| 49 | 21040103002 Датчик температуры воды Замена для 21040103001 | 1 | |
| 50 | 21040105101 Свеча зажигания | 1 | |
| 51 | 21040104361 Заглушка корпуса термостата | 1 | |
| 52 | 21190103801 Кронштейн для крепления высоковольтной линии (SM1000) | 1 |
Картер двигателя
Схема и детали · позиций: 38
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21190102401 Правая крышка картера | 1 | |
| 2 | 21190102301 Левая крышка картера | 1 | |
| 3 | 21040105401 Центральный штифт 8 х 12 | 5 | |
| 4 | 21040105502 Приводной штифт 5×11 | 4 | |
| 5 | 21040105601 Заглушка Винт NPT 1/2 | 1 | |
| 6 | 90101120650 Вставка штифта 10*1,5-17К | 8 | |
| 7 | 21040105701 Резьбовая заглушка NPT1/8 | 3 | |
| 8 | 21040105801 Заглушка Винт NPT 1/4 | 2 | |
| 9 | 21040105901 Местоположение PIN-кода | 3 | |
| 10 | 21040106002 Вкладыш картера без маслоканала Замена для 21040106001 | 2 | |
| 10 | 21040106001 Подшипник скольжения Замена для 21040106002 | 2 | |
| 11 | 21040106102 Вкладыш картера с маслоканалом Замена для 21040106101 | 2 | |
| 11 | 21040106101 Подшипник скольжения Замена для 21040106102 | 2 | |
| 12 | 21190104601 Выходная уравнительная трубка (SM1000) | 1 | |
| 13 | 21040401601 Зажим φ12-22 | 1 | |
| 14 | 21040106301 Игла-булавка 6×10 | 1 | |
| 15 | 21050301602 Прокладка Замена для 21050301601 | 1 | |
| 16 | 01214080651 Винт с фланцем M8×65 | 4 | |
| 17 | 01224060251 Винт с фланцем M6×25 | 2 | |
| 18 | 01214060751 Винт с фланцем M6×75 | 13 | |
| 19 | 21040106501 Клапанная пластина | 1 | |
| 20 | 21040106601 Стопор пластинчатого клапана | 1 | |
| 21 | 01224060161 Винт Torx с фланцем M6 X 16 | 3 | |
| 24 | 21050302411 Скользящая вставка | 1 | |
| 25 | 21040106902 Прокладка Замена для 21040106901 | 1 | |
| 26 | 21190102101 Левая крышка картера в сборе | 1 | |
| 27 | 21040107102 Вкладыш коренной (одна половинка) Замена для 21040107101 | 2 | |
| 27 | 21040107101 Вкладыш коренной (одна половинка) Замена для 21040107102 | 2 | |
| 28 | 21040502101 Сальник 34x52x8 | 1 | |
| 30 | 21190104701 Переходник с резьбой для шланга (SM1000) | 1 | |
| 31 | 01224060351 Винт с фланцем M6×35 | 14 | |
| 32 | 21040107401 Уплотнительное кольцо Ф8 | 1 | |
| 33 | 01224080161 Винт с фланцем M8×16 | 1 | |
| 35 | 21040116202 Прокладка Замена для 21040116201 | 2 | |
| 36 | 21040501101 Торцевая крышка выходного вала | 1 | |
| 37 | 21190102201 Торцевая крышка переднего выходного вала | 1 | |
| 38 | 01224060121 Болт с шестигранной головкой с фланцем М6*12 | 2 | |
| 39 | 01224060124 Болт с шестигранной фланцевой головкой 6x12 | 1 |
Коленчатый вал, поршни и цилиндры
Схема и детали · позиций: 16
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040107502 Коленвал (650, 800 CC) Замена для 21040107502YIT | 1 | |
| 2 | 21040107701 Ключ Вудраффа 4 × 5 | 1 | |
| 3 | 21040107801 Шатун в сборе (650, 800 CC) Замена для 21040107801YIT | 2 | |
| 4 | 21040107821 Болт шатунный (650, 800 CC) | 4 | |
| 5 | 21050400502 Подшипник скольжения Замена для 21050400501 Замена для 21050400501YIT | 4 | |
| 5 | 21040107832 Подшипник скольжения Замена для 21040107831 Замена для 21040107831YIT | 4 | |
| 6 | 21040108203 Поршневой узел Замена для 21040108201 Замена для 21040108201YIT | 2 | |
| 7 | 21040108303 Первое поршневое кольцо (800сс, 1000сс) Замена для 21040108301 Замена для 21040108302 Замена для 21040108302 | 2 | |
| 8 | 21040108403 Второе поршневое кольцо Замена для 21040108401 Замена для 21040108402 Замена для 21040108402 | 2 | |
| 9 | 21040108503 Скребковое кольцо Замена для 21040108501 Замена для 21040108601 Замена для 21040108603 Замена для 21040108602 Замена для 21040108502 Замена для 21040108502 Замена для 21040108602 Замена для 21040108502 | 4 | |
| 10 | 21040108603 Масляное кольцо Замена для 21040108501 Замена для 21040108601 Замена для 21040108503 Замена для 21040108602 Замена для 21040108502 Замена для 21040108502 Замена для 21040108602 Замена для 21040108502 | 2 | |
| 11 | 21040108703 Поршневой палец | 2 | |
| 12 | 21040108801 Стопорное кольцо поршня Замена для 21040108801YIT | 4 | |
| 13 | 21040408902 Прокладка цилиндра двигателя Замена для 21040408901 Замена для 21040408901YIT | 2 | |
| 14.16 | 21040109001 Цилиндр (800 CC) Замена для 21040109001YIT | 1 | |
| 15 | 21040105502 Приводной штифт 5×11 | 4 |
Магнето
Схема и детали · позиций: 30
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21190103201 Стартер в сборе (длина провода 350 мм) | 1 | |
| 2 | 02224080251 Болт с шестигранной головкой 8×25 | 1 | |
| 3 | 21040109201 Двойная передача 49 зуб./11 зуб. | 1 | |
| 4 | 21040109301 Шестерня, 30 зубьев | 1 | |
| 5 | 21040109401 Шестерня свободная 64 зуба (21040109401) Замена для 21040109402 | 1 | |
| 7 | 21040109501 Муфта обгонная (менять вместе с корпусом 21040109601) Замена для 21040109501/21040109601 | 1 | |
| 8 | 21040109601 Корпус муфты сцепления | 1 | |
| 9 | 03344080161 Винт с фланцем M8×16 | 3 | |
| 10 | 21190103101 Магнето-статор (высокая мощность), длина провода 0,94 м. | 1 | |
| 11 | 21041000702 Ротор Замена для 21041000701 | 1 | |
| 12 | 21040109901 Шайба болта маховика | 1 | |
| 13 | 03344160357 Болт с внутренним шестигранником М16*35 | 1 | |
| 14 | 01224060351 Винт с фланцем M6×35 | 10 | |
| 15 | 21040110101 Защита кабеля статора | 1 | |
| 16 | 03113040081 Винт с потайной головкой М4*8 | 2 | |
| 17 | 22040110201 Обложка | 1 | |
| 18 | 21040110401 Клапан сброса давления | 1 | |
| 19 | 21040110501 Пружина сжатия Замена для 21140108501 | 1 | |
| 20 | 21040110601 Корпус клапана | 1 | |
| 21 | 21190105001 Уплотнительное кольцо φ21,2×3 Замена для 21040503501 | 1 | |
| 22 | 21040110801 Резьбовая пробка 22×1,5 | 1 | |
| 23 | 21040110901 Датчик положения коленчатого вала в сборе | 1 | |
| 24 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 25 | 21040501301 Уплотнительное кольцо φ24x2,5 | 1 | |
| 26 | 21040111201 Заглушка картера генератора | 1 | |
| 27 | 21040111303 Прокладка Замена для 21040111301 | 1 | |
| 28 | 21040501201 Уплотнительное кольцо 16×2 | 1 | |
| 29 | 21040501001 Уплотнительное кольцо 25×3 | 1 | |
| 30 | 21040110301 ПОДУШКА | 1 | |
| 31 | 01224060404 Винт Torx с фланцем M6×40 | 1 |
Система смазки двигателя
Схема и детали · позиций: 35
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 3 | 21040502201 Масляный фильтр | 1 | |
| 4 | 21050904801 Крышка сита | 1 | |
| 5 | 01223050161 Болт с шестигранной головкой 5x16 | 2 | |
| 6 | 21040111601 Масляный фильтр Замена для HF152 Замена для RMD0105001 Замена для TTF2261 Замена для 1061-002 Замена для 21040111602 | 1 | |
| 7 | 21040502301 Уплотнительное кольцо 60×2,5 | 1 | |
| 8 | 21040111801 Крышка масляного фильтра | 1 | |
| 9 | 01224060181 Болт с шестигранной головкой с фланцем М6*18 | 3 | |
| 10 | 21040111901 Датчик давления масла | 1 | |
| 11 | 21040502401 Уплотнительное кольцо φ22×3,5 | 2 | |
| 12 | 21040502701 Втулка соединительная масляного щупа | 1 | |
| 13 | 21040516601 Опорный палец | 1 | |
| 14 | 09360006200 Шарикоподшипник 6200-2RZ | 1 | |
| 15 | 21050602211 Шестерня Замена для 21050602212 | 1 | |
| 16 | 21050602221 Сальник 15×26×7 | 1 | |
| 17 | 21040112501 Внешний ротор масляного насоса | 1 | |
| 18 | 21040112601 Внутренний ротор масляного насоса | 1 | |
| 19 | 21040112801 Вал масляного насоса | 1 | |
| 20 | 21040112901 Крышка масляного насоса | 1 | |
| 21 | 03424050161 Винт М5×16 | 3 | |
| 22 | 21040113001 Упорная шайба | 1 | |
| 23 | 21040113101 Игольчатый штифт | 1 | |
| 24 | 21040113202 Шестерня масляного насоса, 33 зубца Замена для 21040113201 | 1 | |
| 25 | 07021101004 Стопорное кольцо φ10 | 1 | |
| 26 | 21040113402 Шестерня привода масляного насоса 38 зубьев | 1 | |
| 27 | 21040112701 Игла-булавка 4×16 | 1 | |
| 28 | 21140101801 Резьбовая пробка М8×8 | 2 | |
| 30 | 21050601101 Сальник Замена для 21050601102 | 1 | |
| 31 | 21190103601 Масляный радиатор (SM1000) | 1 | |
| 32 | 01224060161 Винт Torx с фланцем M6 X 16 | 4 | |
| 33 | 21190101201 Резиновая прокладка | 2 | |
| 34 | 21190103301 Длинный держатель щупа (SM1000) | 1 | |
| 35 | 21190103401 Длинный щуп (SM1000) | 1 | |
| 36 | 21190101401 Резиновая прокладка | 1 | |
| 37 | 21190101301 Резиновая прокладка | 2 | |
| 38 | 01224060101 Болт с шестигранным фланцем 6x10 | 1 |
Система охлаждения двигателя
Схема и детали · позиций: 15
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21040113501 Промежуточный вал | 1 | |
| 2 | 21040113001 Упорная шайба | 2 | |
| 3 | 21040113602 Шестерня водяного насоса z=20 Замена для 21040113601 | 1 | |
| 4 | 21040113701 Игла-булавка 4×20 | 3 | |
| 5 | 21040113802 Шестерня насоса, 15 зубьев Замена для 21040113801 | 2 | |
| 6 | 07021101004 Стопорное кольцо φ10 | 2 | |
| 7 | 21040502001 Сальник 10×25×5 | 1 | |
| 8 | 21040114002 Вал водяного насоса Замена для 21040114001 | 1 | |
| 9 | 21040114102 Водяная крыльчатка Замена для 21040114101 | 1 | |
| 10 | 21040501401 Корпус водяного насоса | 1 | |
| 11 | 21040501502 Прокладка помпы | 1 | |
| 12 | 06150061201 Уплотнительное кольцо 6 | 1 | |
| 13 | 01224060251 Винт с фланцем M6×25 | 4 | |
| 14 | 21040114211 Заглушка корпуса помпы охлаждения | 1 | |
| 15 | 21040113902 Сальник помпы системы охлаждения (роторное уплотнение) Замена для 21040113901 | 1 |
Система подачи воздуха
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21170103001 Крышка инжекторного клапана | 1 | |
| 1 | 21041000801 Впускной коллектор Snowcross 800 | 1 | |
| 2 | 21040501702 Прокладка коллектора | 2 | |
| 3 | 01214080452 Болт с шестигранной головкой М8×45 | 4 | |
| 4 | 21040115103 Крышка инжекторного клапана | 1 | |
| 5 | 21040114602 Датчик давления и температуры Замена для 21040114601 | 1 | |
| 6 | 01224060161 Винт Torx с фланцем M6 X 16 | 3 | |
| 7 | 004-EL-3700-0012-00 Кронштейн крепления датчика положения коленчатого вала Snowcross 800 | 1 | |
| 8 | 21040503002 Впускной патрубок Snowcross 800 | 1 | |
| 9 | 21040115001 Хомут винтовой (40-60 мм.) | 2 | |
| 10 | 21040504501 Дроссельная заслонка Snowcross 800 | 1 | |
| 11 | 21040114901 Топливный инжектор | 2 | |
| 12 | 21170102801 Медный тройник Y-типа | 1 | |
| 13 | 10404040501 Топливный шланг, длина 300 мм (от топливного насоса к фильтру) | 1 | |
| 13 | 21170103702 Маслопровод φ7,5×φ14,3 L=75 | 1 | |
| 14 | 11912010030 Хомут | 4 | |
| 15 | 10904040090 Пружина ограждения маслопровода φ17 L=110 мм | 2 |
Комплект инструментов
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 90101010640 Съемник маховика | 1 | |
| 2 | 90101010750 Стержень съемника маховика | 1 | |
| 3 | 90101010650 Защита коленчатого вала | 1 | |
| 4 | 90800122000 Стопорный болт коленвала | 1 | |
| 5 | 90801010496 Вал для установки водяного уплотнения | 1 | |
| 6 | 90801010497 Основание для установки гидрозатвора | 1 | |
| 7 | 90801010526 Опорная колонна инструмента для прессования водяного уплотнения | 1 | |
| 8 | 90801010527 Опорная пластина для инструмента водяного уплотнения | 1 | |
| 9 | 90801010591 Основание инструмента для гидрозатвора | 1 | |
| 10 | 90801010529 Болт М20 | 1 | |
| 11 | 90103050079 Инструмент для фиксации ведущего шкива вариатора | 1 | |
| 12 | 90801013339 Инструмент для фиксации ключа ведомого вариатора CVT | 1 | |
| 13 | 90101010710 Инструмент (съемник) для демонтажа ведущего шкива вариатора (системы HVAC UTV) | 1 | |
| 14 | 90101010960 Инструмен для снятия ремня | 1 | |
| 15 | 90801011163 Инструмент для определения положения распределительного вала (регулировка фаз газораспределения двиг | 1 | |
| 16 | 004-AC-0000-0038-00 Ключ регулировки амортизатора | 1 | |
| 17 | 21040400000 Диагностический инструмент-Delphi | 1 | |
| 18 | 2104040001 Диагностический инструмент (программа записи) — Delphi | 1 |
