Запчасти AODES Snowcross 900T WT SC · 2027
Справочный каталог: 47 узлов. Выберите раздел или найдите деталь по артикулу. В таблицах указаны номера позиций на схемах и количество деталей в конкретном узле.
Год каталога: 2027. Перед подбором сверяйте модель, год и VIN техники.
Разделов: 47
Совпадений нет. Проверьте артикул или попробуйте другое название.
- Передняя лыжа
- Стойка передней лыжи
- Передняя подвеска
- Рулевое управление
- Тормозная система
- Задняя подвеска — нижняя часть
- Задняя подвеска — верхняя часть
- Система охлаждения двигателя
- Система впуска двигателя
- Выхлопная система двигателя
- Топливная система двигателя
- Рама
- Сиденье
- Грузовая платформа
- Капот и ветровое стекло
- Нижняя панель кузова
- Боковые панели
- Вариатор
- Верхний блок электрооборудования
- Задние фонари
- Основной жгут проводов
- Грузовая платформа
- Расширители лыж
- Скребки для удаления льда
- Комплект зеркал заднего вида
- Подогрев пассажирского сиденья
- Усилительные пластины
- Предупреждающие таблички
- Комплект наклеек
- Комбинация приборов
- Двигатель
- Впускной коллектор и дроссельный узел
- Картер двигателя в сборе
- Коленчатый вал и шатун в сборе
- Головка цилиндра в сборе
- Система охлаждения двигателя и её привод
- Система смазки двигателя
- Магнето и электростартер
- Масляный насос и его привод
- Система турбонаддува
- Клапанная крышка в сборе
- Газораспределительный механизм
- Подвеска двигателя
- Крышка коробки передач
- Картер коробки передач
- Шестерни коробки передач

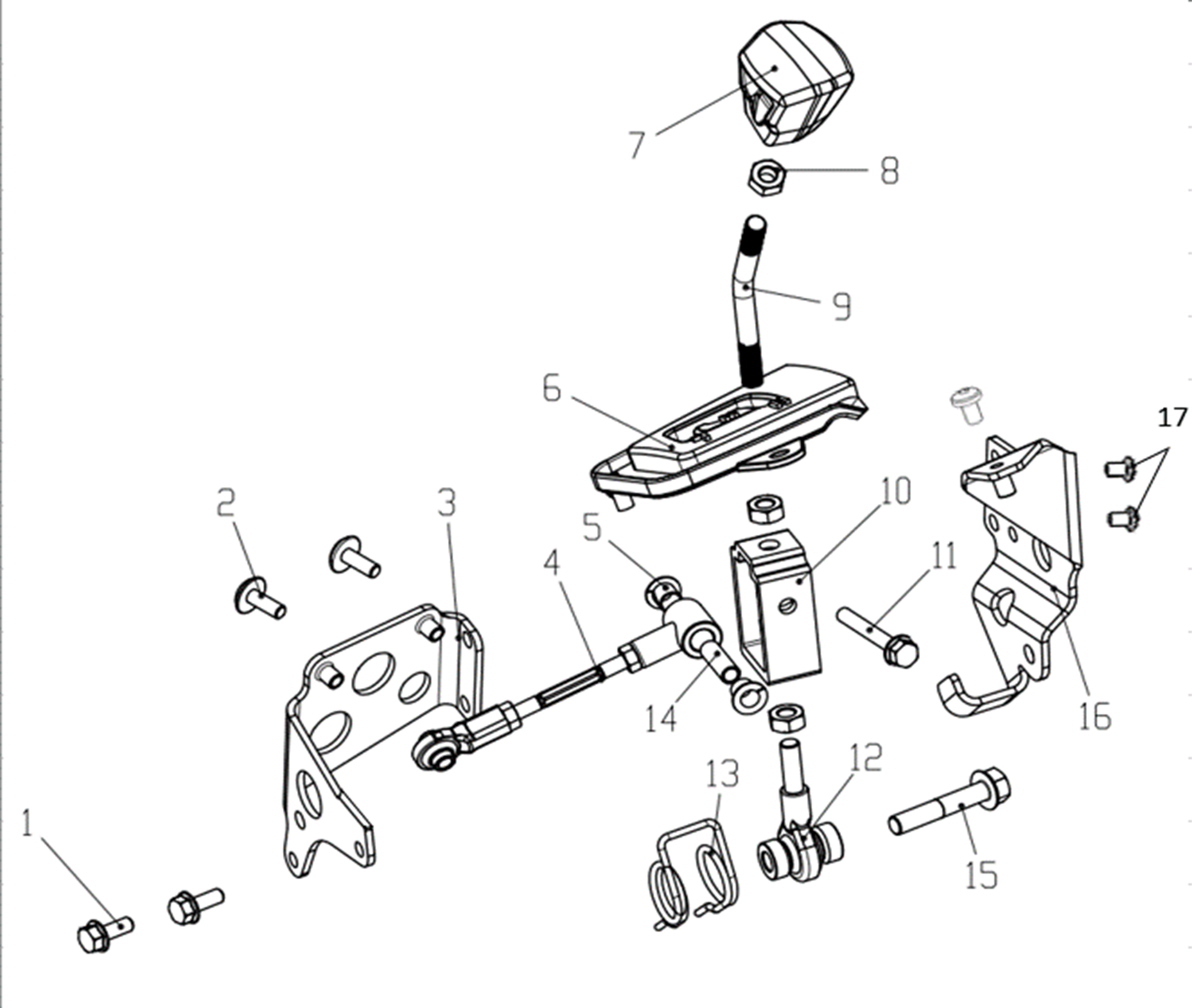

- Механизм переключения передач
Передняя лыжа
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A105040580 Ручка лыжи (черная) | 2 | |
| 2 | 1A105040570 Лыжа черная | 2 | |
| 3 | 03375101254 Винт с полукруглой головкой и внутренним шестигранником M10×125×1.5 | 2 | |
| 4 | 03375100604 Винт с полукруглой головкой и внутренним шестигранником M10×60×1.5 | 2 | |
| 5 | 1A101560000 Коньки | 2 | |
| 6 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 | |
| 7 | 18505040750 Задняя теплоизоляционная панель | 2 | |
| 8 | 03714040084 Саморез с шестигранной головкой ST4.0×8 (черный) | 8 | |
| 9 | 04614100024 Шестигранная эластичная гайка с фланцем M10X1,5 | 4 |
Стойка передней лыжи
Схема и детали · позиций: 11
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18505040580 Втулка лыжи | 4 | |
| 2 | 18605210020 Втулка поворотного кулака | 4 | |
| 3 | 18505210050 Стальная втулка | 2 | |
| 4 | 1A105210010 Поворотный кулак (левый) черный Замена для 18605210000 Замена для 18605210050 | 1 | |
| 5 | 18505210030 Ограничитель втулок | 2 | |
| 6 | 1A105220010 Поворотный кулак (правый) черный Замена для 18605220000 Замена для 18605220050 | 1 | |
| 7 | 18505210060 Демпфер лыжи | 2 | |
| 8 | 01125011304 Шестигранный болт M10 x 130 x 1.5（8.8） | 2 | |
| 9 | 06119102005 Плоская шайба φ10,5×φ20×2 | 2 | |
| 10 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 2 | |
| 11 | C8505040561 Лыжа | 2 |
Передняя подвеска
Схема и детали · позиций: 34
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01215080604 Болт с шестигранной головкой M8 x 60(10.9) | 4 | |
| 2 | 04612080024 Стопорная гайка с шестигранным фланцем | 4 | |
| 3 | 18501010031 Передний амортизатор (SM1000-3) Замена для 18501010030 | 2 | |
| 4 | 06110916046 Шайба φ9xφ16x4 | 4 | |
| 5 | 18501060001 Передний верхний рычаг (левый) Замена для 18501060000 | 1 | |
| 6 | 18501070001 Передний верхний рычаг (правый) Замена для 18501070000 | 1 | |
| 7 | 18501070020 Втулка переднего верхнего рычага | 8 | |
| 8 | 18501070010 Стальная втулка переднего верхнего рычага | 4 | |
| 9 | 01215100554 Винт с шестигранной головкой. M10×55×1,25 | 2 | |
| 10 | 01215100604 Шестигранный болт M10 x 60x1.25 (10.9) | 2 | |
| 11 | 04622100024 Стопорная гайка с шестигранным фланцем | 4 | |
| 12 | 06119102605 Шайба φ10.5xφ26x1.5 | 8 | |
| 13 | 001-SS-2901-0060-00 Верхняя шаровая опора | 2 | |
| 14 | 18501080240 Двойной кронштейн рычагов | 1 | |
| 15 | 07011270004 Стопорное кольцо φ27×1.2 | 2 | |
| 17 | 04222120024 Шестигранная гайка M12×1.25 | 4 | |
| 18 | 06119122525 Шайба φ12.5×φ25×2.5 | 4 | |
| 19 | 18501080000 Передний нижний рычаг (левый) | 1 | |
| 20 | 18501090000 Передний нижний рычаг (правый) | 1 | |
| 21 | 18501080220 Двойная прокладка рычага | 1 | |
| 22 | 18501080200 Втулка нижнего рычага | 8 | |
| 23 | 18501080210 Стальная втулка нижнего рычага | 4 | |
| 24 | 18501080230 Износная пластина | 4 | |
| 25 | 01215100704 Шестигранный болт M10x 70x1.25（10.9） | 4 | |
| 26 | 04224100024 Шестигранная гайка M10 | 4 | |
| 27 | 06119101805 Шайба φ10.5xφ18x2.5 | 4 | |
| 28 | 07021300004 Стопорное кольцо φ30x1.5 | 2 | |
| 29 | 18501190020 Шаровой шарнир нижнего рычага | 2 | |
| 30 | 01215060304 Болт M6 x 30（10.9） | 6 | |
| 31 | 04614060024 Шестигранная контргайка фланца М6 | 6 | |
| 32 | 18501210160 Тяга стабилизатора поперечной устойчивости | 2 | |
| 33 | 18501210140 Втулка стабилизатора поперечной устойчивости | 2 | |
| 34 | 18501210020 Поперечный стабилизатор поперечной устойчивости | 1 | |
| 35 | 18501210150 Коромысло стабилизатора | 2 |

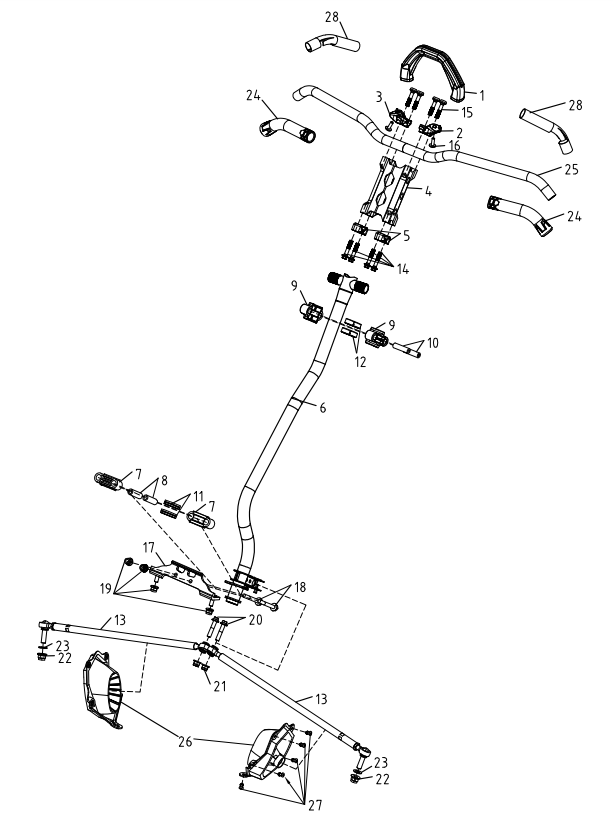

Рулевое управление
Схема и детали · позиций: 29
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18505170090 Стропа | 1 | |
| 2 | 1A105170070 Крепление руля (левое) (матово-черное) | 1 | |
| 3 | 1A105170080 Крепление руля (правое) (матово-черное) | 1 | |
| 4 | 18505190000 Проставка руля | 1 | |
| 4 | 18905190000 Проставка руля Snowcross 1000 WT/SWT (+5см) | 1 | |
| 5 | 18505050160 Держатель рулевой колонки | 2 | |
| 6 | 1A105010010 Рулевой вал | 1 | |
| 7 | 18505190050 Нижний блок крепления рулевой колонки | 2 | |
| 8 | 18505190110 Втулка нижнего фиксированного блока рулевой колонки | 2 | |
| 9 | 18505190061 Блок фиксации верхней части рулевой колонки Замена для 18505190060 | 2 | |
| 10 | 18505190120 Втулка верхнего фиксированного блока рулевой колонки | 2 | |
| 11 | 18505190090 Уплотнительное резиновое кольцо нижнего неподвижного блока M6×80 | 2 | |
| 12 | 18505190101 Нижнее вибрационное кольцо | 2 | |
| 13 | 18505120000 Рулевая тяга | 2 | |
| 14 | 03544080384 Болт с внутренним шестигранником M8 x 38（10.9） | 4 | |
| 15 | 03554080384 Винт с цилиндрической головкой под шестигранник M8 x 38（10.9） | 4 | |
| 16 | 03415060184 Винт с шестигранной головкой и цилиндрической головкой M6 x 18（10.9） | 2 | |
| 17 | 18505190040 Нижний фиксированный кронштейн рулевой колонки | 1 | |
| 18 | 01214080652 Болт с шестигранной головкой M8 x 65（8.8） | 2 | |
| 19 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 | |
| 20 | 01215080404 Болт с шестигранной головкой M8 x 40（10.9） | 2 | |
| 21 | 04612080024 Стопорная гайка с шестигранным фланцем | 2 | |
| 22 | 04612100024 Шестигранная контргайка с фланцем M10×1,25 | 2 | |
| 23 | 06111120016 Шайба φ11xφ20x1 | 2 | |
| 24 | 18905130001 Ручка руля Замена для 18905130000 | 2 | |
| 25 | 1A105160010 Руль | 1 | |
| 26 | 18505160020 Пылезащитный чехол руля | 2 | |
| 27 | 13010500163 заклепка | 10 | |
| 28 | 18505170110 Пробковая наклейка ручек | 2 |

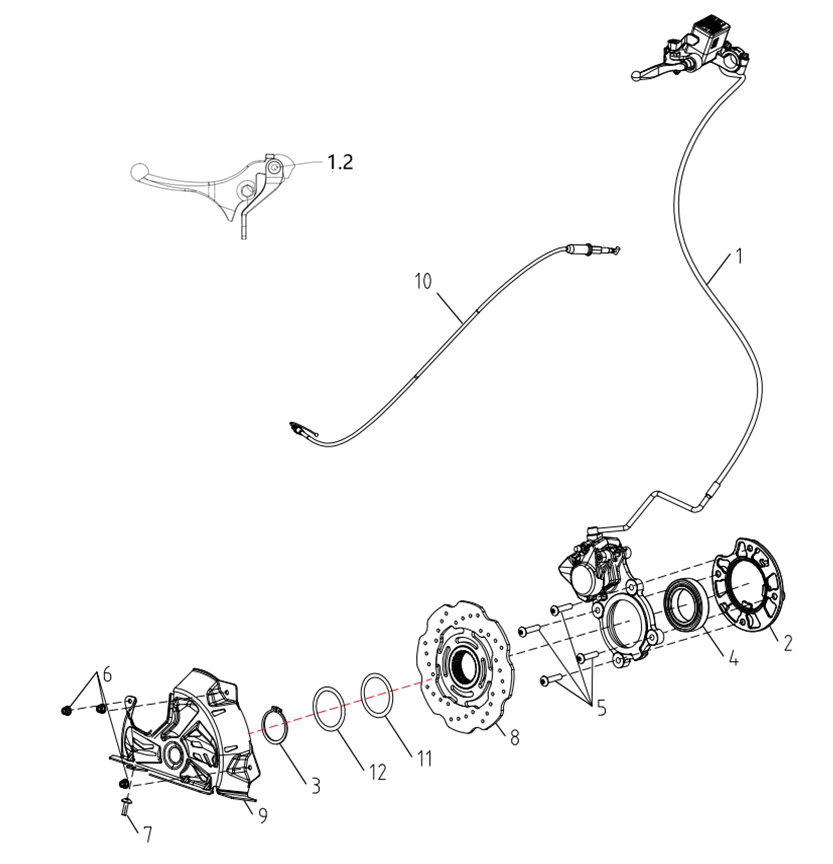

Тормозная система
Схема и детали · позиций: 14
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18506010000 Дисковая тормозная система в сборе с элементом подогрева WT | 1 | |
| 1-2 | 827341110 Тормозной рычаг в сборе | 1 | |
| 1.1 | 8219791480 Проводка стоп-сигнала | 1 | |
| 2 | 21190401301 Тормозной суппорт с фиксированным диском Замена для 18501140580 | 1 | |
| 3 | 21190202201 Стопорное кольцо вала φ48×1,75 | 1 | |
| 4 | 21190205101 Подшипник шариковый 6010ДУ2 | 1 | |
| 5 | 03434080354 Винт с шестигранной головкой и цилиндрической головкой M8 x 35（8.8） | 4 | |
| 6 | 04612060024 Шестигранная фланцевая контргайка М6 | 3 | |
| 7 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 1 | |
| 8 | 18506010020 Тормозной диск | 1 | |
| 9 | 1A101140120 Защитный чехол тормозного диска | 1 | |
| 10 | 18511010010 Трос газа | 1 | |
| 11 | 21190203801 Шайба φ50×φ62×0.2 | 1 | |
| 12 | 18901140580 Уплотнительное кольцо седла тормоза | 1 |
Задняя подвеска — нижняя часть
Схема и детали · позиций: 52
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 13060483000 Заклепка 5x25 | 8 | |
| 2 | 06159051810 Шайба φ5xφ18x1.5 | 8 | |
| 3 | 18501140430 Резиновый блок ограничения передний | 2 | |
| 4 | 18501140440 Резиновый блок ограничения задний | 2 | |
| 5 | 18501140420 Ограничительный резиновый блок | 2 | |
| 6 | 18501140460 Склиз | 2 | |
| 7 | 1A101140530 Направляющая черная | 2 | |
| 8 | 03125060256 Винт с потайной головкой и крестообразным шлицем M6x25（10.9） | 2 | |
| 9 | 04212060002 Шестигранная контргайка | 2 | |
| 10 | C8508020040 Ролик в сборе 147MM Замена для Y8508020040 | 6 | |
| 11 | 18508020160 Колпачёк на ролик 147 мм. | 6 | |
| 12 | C8508020050 Внутренний ролик в сборе 147 мм Замена для Y8508020050 | 2 | |
| 13 | 18508020170 Колпачёк на внутренний ролик 147 мм. | 2 | |
| 14 | C8508020080 Ролик в сборе, 100 мм Замена для Y8508020080 | 2 | |
| 15 | 18508020140 Вал передний | 1 | |
| 16 | 21190400601 Кронштейн для крепления опорного колеса Замена для 18501140450 | 8 | |
| 17 | 01114060752 Шестигранный болт M6x75（8.8) Замена для 01114060756 | 2 | |
| 18 | 01226060254 Болт с шестигранной головкой M6×25（12.9） | 10 | |
| 19 | 01226060704 Шестигранник. Фланцевый винт M6 X 70 | 6 | |
| 20 | 04614060024 Шестигранная контргайка фланца М6 | 18 | |
| 21 | 06919072440 Шайба | 8 | |
| 22 | 1A101140410 Опора пружины растяжения | 2 | |
| 23 | 18501140510 Шаровый шарнир | 2 | |
| 24 | 18501140520 Пружина натяжителя | 2 | |
| 25 | 06119132610 Шайба φ13xφ26x1 | 4 | |
| 26 | 01345080356 Болт с шестигранной головкой M8×35 Замена для 01225080356 | 2 | |
| 27 | 04212080006 Шестигранная контргайка М8 | 2 | |
| 28 | 04612080024 Стопорная гайка с шестигранным фланцем | 2 | |
| 29 | 03374100452 Винт с шестигранной головкой M10x45x1.5（8.8) | 2 | |
| 30 | 06119102005 Плоская шайба φ10,5×φ20×2 | 2 | |
| 31 | 18501020210 Центральный вал | 1 | |
| 32 | 18501020220 Передний короткий вал | 1 | |
| 33 | 18501020230 Передний короткий вал | 1 | |
| 34 | 03374120352 Винт с шестигранной головкой M12x35x1.75（8.8) | 2 | |
| 35 | 06271320020 Шайба φ13xφ20x2 | 4 | |
| 36 | 1A101140490 Коромысло натяжителя в сборе (левое) | 1 | |
| 37 | 1A101140500 Коромысло натяжителя в сборе (правое) | 1 | |
| 38 | 1A101140400 Натяжной блок натяжного колеса | 2 | |
| 39 | 01124080804 Шестигранный болт M8x80（8.8) | 2 | |
| 40 | 11901070090 Пресс масленка | 2 | |
| 41 | 01125012354 Шестигранный болт M12x35x1.75（10.9） | 2 | |
| 42 | 06119091401 Шайба φ8xφ14x2 | 2 | |
| 43 | 18508020150 Колпачёк ролика 180 мм. | 2 | |
| 44 | 18508020100 Внешняя втулка ролика 180 мм. | 2 | |
| 45 | 18508020110 Внутренняя втулка ролика 180 мм. | 2 | |
| 46 | 18508020120 Внутренняя втулка ролика 180 мм, средняя (длинная) | 1 | |
| 47 | 18508020130 Центральный вал ролика 180 мм. | 1 | |
| 48 | C8508020070 Внутренний ролик в сборе 180 мм Замена для Y8508020070 | 2 | |
| 49 | C8508020060 Ролик в сборе 180MM Замена для Y8508020060 | 2 | |
| 50 | 01124010352 Шестигранный болт M10x35x1.5（8.8） | 2 | |
| 51 | 06119102530 Шайба φ10xφ26x3.2 | 2 | |
| 52 | 06119202810 Шайба φ20xφ28x1.5 | 2 |
Задняя подвеска — верхняя часть
Схема и детали · позиций: 54
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18501300050 Футерованный вал | 1 | |
| 2 | 18501300060 Центральная проставка регулировки подвески | 1 | |
| 3 | 18501300070 проставка для регулировки ручки | 1 | |
| 4 | 18501020020 Задний центральный амортизатор (SM1000-3) | 1 | |
| 5 | 01214080602 Болт с шестигранной головкой M8×60（8.8) | 2 | |
| 6 | 06119081804 Шайба φ8xφ17x2 | 2 | |
| 7 | 18501280011 Передний рычаг задней подвески Замена для 18501280010 | 1 | |
| 8 | 18501280020 Стержень накладки переднего рокера | 1 | |
| 9 | 18501280030 Втулка рычага переднего задней подвески | 2 | |
| 10 | 18501280040 Передний стопор | 1 | |
| 11 | 18501280050 Втулка | 1 | |
| 12 | 18501280060 Держатель | 1 | |
| 13 | 18501280070 Нижняя втулка переднего рычага | 1 | |
| 14 | 18501280080 Коромысло Scimitar под передней качающейся рамой | 1 | |
| 15 | 01125012354 Шестигранный болт M12x35x1.75（10.9） | 2 | |
| 16 | 06119132610 Шайба φ13xφ26x1 | 2 | |
| 17 | 06271320020 Шайба φ13xφ20x2 | 2 | |
| 18 | 01125010554 Шестигранный болт | 2 | |
| 19 | 06159112730 Шайба | 2 | |
| 20 | 18501280090 Втулка амортизатора | 2 | |
| 21 | 18501280100 Втулка стальная амортизатора | 1 | |
| 22 | 18501280110 Стержень вал | 2 | |
| 23 | 18501290020 Рычаг регулировки жесткости заднего амортизатора | 2 | |
| 24 | 18501020011 Передний центральный амортизатор (SM1000-3) Замена для 18501020010 | 1 | |
| 25 | 18501020200 Передний амортизирующий резиновый щиток (передний амортизатор) | 1 | |
| 26 | 01114101302 Болт с шестигранной головкой M10x130x1.5（8.8） | 1 | |
| 27 | 01114080502 Шестигранный болт M8x50（8.8） | 1 | |
| 28 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 2 | |
| 29 | 18501020240 Втулка амортизатора | 2 | |
| 30 | 01114082754 Шестигранный болт M8x275（8.8 | 1 | |
| 31 | 06119091401 Шайба φ8xφ14x2 | 2 | |
| 32 | 03374100452 Винт с шестигранной головкой M10x45x1.5（8.8) | 2 | |
| 33 | 04212100002 Шестигранная контргайка M10x1.5 | 2 | |
| 34 | 01114080452 Шестигранный болт M8x45（8.8 | 1 | |
| 35 | 04212080002 Шестигранная контргайка М8 | 3 | |
| 36 | 01114101402 Болт с шестигранной головкой M10 X 140X1.5 | 1 | |
| 37 | 04612400022 Шестигранная контргайка фланца M10x1.5 | 2 | |
| 38 | 18501290010 Задний рычаг | 1 | |
| 39 | C8508020090 Ролик в сборе 170 мм Замена для Y8508020090 | 2 | |
| 40 | 18501290030 Фиксатор сиденья | 2 | |
| 41 | 06119304210 Шайба φ30xφ42x1 | 2 | |
| 42 | 07021300004 Стопорное кольцо φ30x1.5 | 2 | |
| 43 | 18501290051 Нижний задний маятник (левый) | 1 | |
| 44 | 18501290061 Нижний задний маятник (правый) | 1 | |
| 45 | 18501290070 Втулка коромысла под задним коромыслом | 2 | |
| 46 | 18501290080 Задний ограничительный рычаг | 1 | |
| 47 | 18501300010 Рычаг регулировки жесткости | 1 | |
| 48 | 18501300020 Ручка регулятора | 1 | |
| 49 | 03385060102 Винт с плоским концом и шестигранной головкой M6x10（10.9） | 1 | |
| 50 | 07021180004 Стопорное кольцо φ18x1.2 | 2 | |
| 51 | 18501300030 регулировочный винт ручки | 1 | |
| 52 | 18501300040 блок вала регулировки ручки | 1 | |
| 53 | 11901070090 Пресс масленка | 9 | |
| 54 | 01225060164 Болт с шестигранным фланцем (М6Х16 черные) | 2 |
Система охлаждения двигателя
Схема и детали · позиций: 40
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210400201 Радиатор Snowcross без датчика Замена для 21190102801 | 1 | |
| 2 | 1A108010080 Нижний кронштейн радиатора | 1 | |
| 3 | 13030641650 Заклепка φ6.4х16.5 | 4 | |
| 4 | 90103040052 Кабельные стяжки 5*250 | 2 | |
| 5 | 90103040057 Металлические пластинчатые стяжки на молнии | 1 | |
| 6 | 1A112020010 Верхний кронштейн радиатора | 1 | |
| 7 | 13030481400 Заклепка φ4,8х14 | 4 | |
| 8 | 17007010780 Зажим М6 | 1 | |
| 9 | 1A112010010 Расширительный бачок 900N | 1 | |
| 10 | 1A112010020 Шестигранный саморез с фланцем ST5.0×20 | 1 | |
| 11 | 1A112040030 Впускной патрубок радиатора верхний | 1 | |
| 12 | 1A112040040 Выпускной патрубок радиатора нижний | 1 | |
| 13 | 1A112110030 Хомут RX31.0-706 | 6 | |
| 14 | 1A112040050 Шланг от расширительного бачка к алюминиевой трубке | 1 | |
| 15 | 17112010200 Хомут для шланга 14,8 мм | 3 | |
| 16 | 01254060256 Болт с шестигранной головкой M6×25 | 1 | |
| 17 | 1A112040090 Шланг от расширительного бачка к тройнику | 1 | |
| 18 | 1A112110040 Хомут RX27.1-706 | 2 | |
| 19 | 1A112030010 Алюминиевый комбинированный переходной патрубок | 1 | |
| 20 | 1A112050020 Резиновая прокладка алюминиевой трубки | 1 | |
| 21 | 1A112050030 Фиксатор переходного патрубка | 1 | |
| 22 | 03356050164 Винт Torx M5 X 16 | 2 | |
| 23 | 1A112040080 Впускной патрубок рамы | 1 | |
| 24 | 1A112040010 Выпускной патрубок рамы | 1 | |
| 25 | 21160104701 Хомут φ25-φ38 | 2 | |
| 26 | 1A112040110 Переходник водяной трубки (тройник) | 1 | |
| 27 | 1A112040020 Впускной патрубок двигателя | 1 | |
| 28 | 1A112110070 Хомут hj35 | 3 | |
| 29 | 1A112040070 Выпускной патрубок двигателя | 1 | |
| 30 | 90103040030 Нейлоновые кабельные Стяжки W8x250mm | 1 | |
| 31 | 1A112110050 Хомут RX36.5-706 | 1 | |
| 32 | 1A112050100 Выпускной патрубок крестообразный | 1 | |
| 33 | 1A112110080 P-образный зажим для фиксации жгута проводов φ22 | 1 | |
| 34 | 04512060026 Стопорная гайка с шестигранным фланцем 6 | 1 | |
| 35 | 1A112050010 Выпускной патрубок турбины | 1 | |
| 36 | 21040409401 Шланговый хомут φ18,5 | 4 | |
| 37 | 1A107010020 Шланг вентиляции картерных газов | 1 | |
| 38 | 1A112110010 Хомут RX22.0-706 | 1 | |
| 39 | 1A112110020 Хомут RX25.0-706 | 1 | |
| 40 | 1A112040060 Шланг внешнего контура расширительного бачка | 1 |
Система впуска двигателя
Схема и детали · позиций: 27
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18507020230 Верхняя крышка воздушного фильтра | 1 | |
| 2 | 1A107020240 Нижняя крышка воздушного фильтра | 1 | |
| 3 | 18507020280 Воздушный фильтр (слева) | 1 | |
| 4 | 18507020290 Фильтр воздухозаборника (правый) | 1 | |
| 5 | 18507050080 Верхняя крышка воздухозаборника | 1 | |
| 6 | 18507050090 Нижняя крышка воздухозаборника Замена для 18507050091 | 1 | |
| 7 | 18510690010 Клапан подачи воздуха | 1 | |
| 8 | 18510690020 Пружина сжатия клапана подачи воздуха | 1 | |
| 9 | 06119060202 Шайба φ6xφ20x1 | 1 | |
| 10 | 04212040022 Шестигранная контргайка М4 | 1 | |
| 11 | 03356040404 Болт с шестигранной головкой M4X40 | 1 | |
| 12 | 1A107010010 Выпускной патрубок воздушного фильтра | 1 | |
| 13 | 1A112110090 Хомут W4 hj35-55 | 1 | |
| 14 | 16607030030 Зажим φ80-φ100 | 1 | |
| 15 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 16 | |
| 16 | 17007010780 Зажим М6 | 2 | |
| 17 | 03714040164 Саморез с шестигранной головкой и полукруглой головкой ST4.0×16 | 6 | |
| 18 | 21210119101 Интеркулер | 1 | |
| 19 | 01254060256 Болт с шестигранной головкой M6×25 | 1 | |
| 20 | 1A112020020 Верхний кронштейн интеркулера | 1 | |
| 21 | 16510340140 Защитная полоса от царапин на лобовом стекле(L=1000mm) | Не указано | |
| 22 | 13030481400 Заклепка φ4,8х14 | 4 | |
| 23 | 21210119001 Впускной патрубок интеркулера | 1 | |
| 24 | 21210119201 Выпускной патрубок интеркулера | 1 | |
| 25 | 21210101901 Хомут 45-65 | 4 | |
| 26 | 21210401101 Монтажный кронштейн электромагнитного клапана | 1 | |
| 27 | 03714420165 Саморезы Ст4,2×16 | 2 |
Выхлопная система двигателя
Схема и детали · позиций: 13
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A107050100 Глушитель | 1 | |
| 2 | 18507010880 Подушка глушителя нижняя | 2 | |
| 3 | 18507010890 Подушка глушителя верхняя | 1 | |
| 4 | 18507010910 Проставка пружины глушителя | 1 | |
| 5 | 18507010900 Верхняя пружина глушителя | 1 | |
| 6 | 18507010920 Верхний крепежный болт глушителя | 1 | |
| 7 | 18507010940 Фиксирующий штифт глушителя | 2 | |
| 8 | 04614060024 Шестигранная контргайка фланца М6 | 2 | |
| 9 | 1A107030020 Графитовое уплотнительное кольцо | 2 | |
| 10 | 1A107020010 Выхлопная труба | 1 | |
| 11 | 1A107040020 Пружина глушителя | 2 | |
| 12 | 18507010340 Пружина выхлопной трубы | 4 | |
| 13 | 21210400301 Датчик кислорода | 1 |
Топливная система двигателя
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1-3 | 18504080040 Уплотнительное кольцо нажимной пластины топливного бака | 1 | |
| 1-1 | 18504010000 Топливный бак (SМ1000-3) Замена для 18504010270 | 1 | |
| 1-4 | 18504010230 Обратный клапан заливной горловины топлива | 1 | |
| 1-6 | 18504010270 Вентиляционный клапан топливного бака Замена для 18504010000 | 1 | |
| 1-2 | 18504080020 Прижимная пластина топливного бака | 1 | |
| 1-5 | 18504020000 Крышка топливного бака | 1 | |
| 1 | 18504010010 Топливный бак | 1 | |
| 2-1 | MFQ112A Уплотнительное кольцо | 1 | |
| 2 | 1A104050010 Топливный насос | 1 | |
| 3 | 18504010280 Трубка вентиляции топливного бака | 1 | |
| 4 | 1A104080020 Диск топливного насоса | 1 | |
| 5 | 18504010290 Соединение трубки вентиляции топливного бака | 1 | |
| 6 | 18504060000 Топливный фильтр | 1 | |
| 7 | 18504010300 Изоляция топливного бака (левый) | 1 | |
| 8 | 18504010310 Изоляция топливного бака (правый) | 1 | |
| 9 | 17112010200 Хомут для шланга 14,8 мм | 3 | |
| 10 | 18512010240 Хомут ф16 | 1 | |
| 11 | 1A101030020 Подающий топливный патрубок двигателя | 1 | |
| 12 | 1A101030010 Выпускной патрубок топливного насоса | 1 | |
| 13 | 001-FS-1139-0007-00 Быстросъемный штуцер угловой | 1 |
Рама
Схема и детали · позиций: 59
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A108010020 Рама (пустынно-желтый, порошковое покрытие) | 1 | |
| 1 | 1A108010010 Рама (огненно-красный, порошковое покрытие) | 1 | |
| 1 | 1A108010000 Рама (синий Моне, порошковое покрытие) | 1 | |
| 2 | 18500010250 Левая подставка для ног 500 мм | 1 | |
| 3 | 18500010260 Правая подставка для ног 500 мм | 1 | |
| 4 | 18500010270 Левое усиление шасси | 1 | |
| 5 | 1A108010070 Правый усилитель подножки | 1 | |
| 6 | 18500010220 Усиление правой подножки | 1 | |
| 7 | 1A100030020 Опорная пластина | 1 | |
| 8 | 18500010130 Масляная пластина | 1 | |
| 9 | 1A108010090 Передняя усилительная пластина моторного отсека | 1 | |
| 10 | 1A100010380 Левая диагональная распорка в сборе (синий Моне, матовый) | 1 | |
| 10 | 1A100010420 Левая диагональная распорка в сборе (пустынно-желтый, матовый) | 1 | |
| 10 | 1A100010400 Левая диагональная распорка в сборе (огненно-красный, матовый) | 1 | |
| 11 | 1A100010390 Правая диагональная распорка в сборе (синий Моне, матовый) | 1 | |
| 11 | 1A100010410 Правая диагональная распорка в сборе (огненно-красный, матовый) | 1 | |
| 11 | 1A100010430 Правая диагональная распорка в сборе (пустынно-желтый, матовый) | 1 | |
| 12 | 21210401201 Каркас моторного отсека в сборе левый | 1 | |
| 13 | 21210401301 Каркас моторного отсека в сборе правый | 1 | |
| 14 | 21210401601 Боковая опора левая | 1 | |
| 15 | 21210401401 Подрамник в сборе | 1 | |
| 16 | 04413005001 Заклепка-гайка с потайной головкой и шестигранной головкой М5 | 2 | |
| 17 | 1A100030040 Боковая соединительная трубка L=238 мм | 2 | |
| 18 | 1A100030050 Нижняя соединительная трубка L=308.6 мм | 1 | |
| 19 | 1A100030030 Усилительная пластина боковой опоры | 1 | |
| 20 | 04614060024 Шестигранная контргайка фланца М6 | 2 | |
| 21 | 18507010940 Фиксирующий штифт глушителя | 2 | |
| 22 | 1A100030010 Прижимная пластина подшипника промежуточного вала | 1 | |
| 23 | 18605210020 Втулка поворотного кулака | 2 | |
| 24 | 01227080302 Винт шестигранный М8х30. | 2 | |
| 25 | 06119091605 Шайба φ8,5×φ16×1,5 | 2 | |
| 26 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 5 | |
| 27 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 12 | |
| 28 | 04612060026 Шестигранная контргайка с фланцем M6 | 8 | |
| 29 | 01825060204 Болт с шестигранным фланцем (коническая головка) M6 x 20（10.9） | 2 | |
| 30 | 01254060124 Болт с шестигранной головкой M6×12 | 4 | |
| 31 | 01255060256 Болт с шестигранной головкой M6 x 25（10.9） | 3 | |
| 32 | 18505190120 Втулка верхнего фиксированного блока рулевой колонки | 1 | |
| 33 | 01325060166 Шестигранный фланцевый болт M6×16(10.9) | 2 | |
| 34 | 01225080206 Болт с шестигранной головкой М8х20 | 1 | |
| 35 | 01255060166 Фланцевый винт с шестигранной головкой M6 x 16（10.9) | 1 | |
| 36 | 01325060204 Болт с шестигранной головкой M6 x 20（10.9） | 4 | |
| 37 | 04612060024 Шестигранная фланцевая контргайка М6 | 3 | |
| 38 | 01225060164 Болт с шестигранным фланцем (М6Х16 черные) | 4 | |
| 39 | 04413006001 Заклепка-гайка с потайной головкой и шестигранной головкой М6 | 5 | |
| 40 | 01225080256 Болт с шестигранной головкой M8×25 | 1 | |
| 41 | 01225080306 Болт с шестигранной головкой M8×30 | 2 | |
| 42 | 13030481400 Заклепка φ4,8х14 | 5 | |
| 43 | 13030481150 Заклепка φ4,8х11.5 | 1 | |
| 44 | 13030641050 Заклепка φ6.4х10.5 | 6 | |
| 45 | 03414080124 Винт Torx M8×12 | 4 | |
| 46 | 18902070000 Демпфирующая втулка двигателя | 2 | |
| 47 | 1A100030060 Монтажный кронштейн блока BCM | 1 | |
| 48 | 1A100030070 Кронштейн заднего блока предохранителей | 1 | |
| 49 | 03356050164 Винт Torx M5 X 16 | 2 | |
| 50 | 06129081804 Шайба φ8хφ18х1.0 | 2 | |
| 51 | 18509090020 Подушка | 2 | |
| 52 | 01315060756 Болт с шестигранной головкой M6 x 75（10.9） | 2 | |
| 53 | 17007010780 Зажим М6 | 2 |
Сиденье
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514020000 Сиденье водителя с подогревом в сборе | 1 | |
| 2 | 18514020070 Пассажирское сиденье в сборе (со спинкой) | 1 | |
| 3 | 18510410021 Крышка заднего вещевого ящика | 1 | |
| 4 | 18514210230 Замок крышки заднего багажника | 1 | |
| 5 | 18510410011 Задний ящик для хранения Замена для 18510410010 | 1 | |
| 6 | 18510200150 крышка аккумулятора | 1 | |
| 7 | 18514210220 Фиксирующий трос заднего ящика для хранения вещей | 1 | |
| 8 | 03714400104 Саморез с шестигранной головкой и полукруглой головкой с шайбой ST4,0×10 | 2 | |
| 9 | 18514210210 Уплотнение, 1шт = 3М | 1 | |
| 10 | 18510090020 каркас заднего сиденья | 1 | |
| 11 | 04413006001 Заклепка-гайка с потайной головкой и шестигранной головкой М6 | 2 | |
| 12 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 4 | |
| 13 | 03415060204 Винт Torx ферменной конструкции M6 x 20 | 2 | |
| 14 | 18509090020 Подушка | 2 | |
| 15 | 18508070020 Ручка пассажирского сиденья (левая) | 1 | |
| 16 | 18508080020 Ручка пассажирского сиденья (правая) | 1 | |
| 17 | 18514020090 Чехол на пассажирское сиденье | 1 | |
| 18 | 18514020140 Спинка пассажирского сиденья | 1 | |
| 19 | 18514020300 Кронштейн пассажирского сиденья в сборе | 1 | |
| 22 | 03714420125 Саморезы ST4.2x12 | 1 |
Грузовая платформа
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510410050 Задняя грузовая площадка | 1 | |
| 2 | 18508570040 Крепление заднего бампера (правое) красное | 1 | |
| 2 | 1A108570020 Крепление заднего бампера (правое) черное | 1 | |
| 3 | 18508570030 Крепление заднего бампера (слева) красное | 1 | |
| 3 | 1A108570010 Крепление заднего бампера (слева) черное | 1 | |
| 4 | 18508130100 Задни бампер (красная магма) | 1 | |
| 4 | 1A108130010 Задни бампер (черный) | 1 | |
| 5 | 1A108420250 Y-образная крепежная пластина прицепа (черная) | 1 | |
| 6 | 18509180060 Задний отражатель | 1 | |
| 7 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 2 | |
| 8 | 03415060204 Винт Torx ферменной конструкции M6 x 20 | 8 | |
| 9 | 03415060124 Винт Torx ферменной конструкции M6 X 12 | 2 | |
| 10 | 18514110120 Квадратная гайка М6 | 6 | |
| 11 | 18514110110 Шестигранная гайка Т-типа М6 | 6 | |
| 12 | 06119060184 Шайба φ6.5*φ18*1.5 | 6 | |
| 13 | 03414060354 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×35 | 6 | |
| 14 | 18514110300 Нажимная гайка M6 | 2 |
Капот и ветровое стекло
Схема и детали · позиций: 39
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510270440 Крышка ящика для хранения на приборной панели | 1 | |
| 2 | 18510270120 Ящик для хранения приборной панели | 1 | |
| 3 | 18510270450 Кнопка ящика для хранения на приборной панели | 1 | |
| 4 | 1A110770020 Решетка капота | 1 | |
| 5 | 1A110770010 Капот | 1 | |
| 6 | 1A110770530 Декоративная накладка капота (черная) | 1 | |
| 6 | 1A110770510 Декоративная панель капота (синий Моне) | 1 | |
| 6 | 1A110770500 Декоративная панель капота (лавовый красный) | 1 | |
| 7 | 18509160070 Крышка приборной панели (10,25 дюйма) | 1 | |
| 7 | 18509160140 Крышка приборной панели 6,8 дюйма | 1 | |
| 8 | 18510270010 Пластик приборной панели | 1 | |
| 9 | 1A114110010 Ветровое стекло в сборе без зеркал заднего вида | 1 | |
| 10 | 1A114110410 Опора Ветрового стекла | 1 | |
| 11 | 1A114110070 Левый кронштейн крепления ветрового стекла | 1 | |
| 12 | 1A114110080 Правый кронштейн крепления ветрового стекла | 1 | |
| 13 | 18514120030 Резиновое кольцо лобового стекла (переднее) | 2 | |
| 14 | 18514120040 Резиновое кольцо лобового стекла (боковое) | 4 | |
| 15 | 18510770280 Левая верхняя боковая панель | 1 | |
| 16 | 18510770290 Правая верхняя боковая панель | 1 | |
| 17 | 1A109060040 Боковая крышка фары, левая обсидианово-черный | 1 | |
| 18 | 1A109060050 Боковая крышка фары, правая обсидианово-черный | 1 | |
| 20 | 18508900010 Защитная накладка на приборную панель | 1 | |
| 21 | 18509190431 Кнопка подогрева сиденья | 1 | |
| 22 | 1A109190451 Кнопка режимов движения / режимов езды | 1 | |
| 23 | 18510270460 Уплотнение соединения | 2 | |
| 24 | 1A109060000 Светодиодная фара в сборе | 1 | |
| 25 | 18514110300 Нажимная гайка M6 | 13 | |
| 26 | 18514120060 Резиновая шайба | 6 | |
| 27 | 03714040164 Саморез с шестигранной головкой и полукруглой головкой ST4.0×16 | 6 | |
| 28 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 16 | |
| 29 | 04922060025 Пластинчатая гайка (длинная) M6 | 14 | |
| 30 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 14 | |
| 31 | 03414060207 Винт Torx M6 X 20 | 2 | |
| 32 | 03414060167 Шестигранный винт с цилиндрической головкой Torx М6 Х 16 | 4 | |
| 33 | 001-EL-3700-0830-00 Декоративная панель | 3 | |
| 34 | 16510340140 Защитная полоса от царапин на лобовом стекле(L=1000mm) | 1 | |
| 35 | 17007010780 Зажим М6 | 8 | |
| 36 | 1A110270471 Крышка перчаточного ящика приборной панели (внутренняя часть) | 1 | |
| 37 | 03714400104 Саморез с шестигранной головкой и полукруглой головкой с шайбой ST4,0×10 | 4 |
Нижняя панель кузова
Схема и детали · позиций: 48
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510770150 Панель нижняя (правая) | 1 | |
| 2 | 1A110770140 Левый нижний молдинг боковой крышки | 1 | |
| 3 | 18510030020 Префильтр нижний | 1 | |
| 4 | 18510030010 Префильтр верхний | 1 | |
| 5 | 18510770170 Нижний поддон | 1 | |
| 6 | 18510770180 Нижняя передняя крышка | 1 | |
| 7 | 18510770210 Защита ног за боковой крышкой (слева) | 1 | |
| 8 | 18510770220 Защита ног за боковой крышкой (справа) | 1 | |
| 9 | 18510420060 Перегородка глушителя | 1 | |
| 10 | 18510770430 Теплоизоляционная панель под боковой крышкой (верхняя) | 1 | |
| 11 | 18510770440 Теплоизоляционная панель под боковой крышкой (нижняя) | 1 | |
| 12 | 18510420070 Левый нижний дефлектор поддона | 1 | |
| 13 | 18510420080 Правый нижний дефлектор поддона | 1 | |
| 14 | 18508150040 Левая винтовая пластина | 1 | |
| 15 | 18508150050 Правая винтовая пластина | 1 | |
| 16 | 18510770160 Нижняя дверца поддона | 1 | |
| 17 | 18510780091 Звукоизоляционный хлопок на левой стороне нижней боковой панели боковой крышки (спереди) | 1 | |
| 18 | 18510780101 Звукоизоляционный хлопок на левой стороне нижней боковой панели боковой крышки (сзади) | 1 | |
| 19 | 18510780110 Правая хлопчатобумажная изоляция на нижней боковой панели боковой крышки (спереди) | 1 | |
| 20 | 18510780120 Правая хлопчатобумажная изоляция на нижней боковой панели боковой крышки (сзади). | 1 | |
| 21 | 18510780130 Изоляционная алюминиевая фольга на правой стороне нижнего края боковой крышки (слева) | 1 | |
| 22 | 18510780140 Изоляционная алюминиевая фольга на правой стороне нижнего края боковой крышки (справа) | 1 | |
| 23 | 1A108110190 Передний бампер (красный) | 1 | |
| 23 | 1A108110010 Передний бампер (черный) | 1 | |
| 24 | 18500010420 Пластина крепления переднего бампера (левая) | 1 | |
| 25 | 18500010430 Пластина крепления переднего бампера (правая) | 1 | |
| 26 | 18514110310 Нажимная гайка М8 | 2 | |
| 27 | 03356050164 Винт Torx M5 X 16 | 2 | |
| 28 | 03414060204 Внутренние винты с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×20 | 2 | |
| 29 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 14 | |
| 30 | 03414060167 Шестигранный винт с цилиндрической головкой Torx М6 Х 16 | 4 | |
| 31 | 04922060025 Пластинчатая гайка (длинная) M6 | 4 | |
| 32 | 13060481550 Заклепка с большой шляпкой φ4.8×15.5 | 3 | |
| 33 | 06119060184 Шайба φ6.5*φ18*1.5 | 2 | |
| 34 | 18610190000 Пластиковая заклепка | 2 | |
| 35 | 18510770450 Шпилька | 1 | |
| 36 | 17007010780 Зажим М6 | 4 | |
| 37 | 18507030310 Резиновая заглушка | 4 | |
| 38 | 13010640121 Заклепка | 4 | |
| 39 | 13010640161 Алюминиевые заклепки со стальным сердечником | 1 | |
| 40 | 06119051804 Шайба | 2 | |
| 41 | 04512060127 Заклепка-гайка M6 | 4 | |
| 42 | 04512060027 Заклепка-гайка (круглая) М6 | 2 | |
| 43 | 01255060166 Фланцевый винт с шестигранной головкой M6 x 16（10.9) | 2 | |
| 44 | 18509090020 Подушка | 2 | |
| 45 | 13010500163 заклепка | 2 | |
| 46 | 13060401200 Большая заклепка с глухой головкой | 6 | |
| 47 | 06159051810 Шайба φ5xφ18x1.5 | 6 |
Боковые панели
Схема и детали · позиций: 28
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A110770030 Левая боковая панель | 1 | |
| 2 | 1A110770040 Правая боковая панель | 1 | |
| 3 | 18510770320 Боковая крышка решетки правая (красная) | 1 | |
| 3 | 1A110770320 Боковая крышка решетки левая (Синий Моне) | 1 | |
| 4 | 18510770300 Боковая крышка решетки левая (красная) | 1 | |
| 4 | 1A110770300 Боковая крышка решетки правая (Синий Моне) | 1 | |
| 5 | 18510770310 Сетка боковой крышки (чёрная) Замена для 18510770490 | 1 | |
| 6 | 18510773330 Правая решетка | 1 | |
| 7 | 18510770230 Запирающая пластина боковой крышки (левая) | 1 | |
| 8 | 18510770240 Запирающая пластина боковой крышки (правая) | 1 | |
| 9 | 18510770250 Держатель замка боковой крышки (левый) | 1 | |
| 10 | 18510770260 Держатель замка боковой крышки (правый) | 1 | |
| 11 | 18510770370 Левая нижняя защелка | 2 | |
| 12 | 18510770380 Правая нижняя защелка | 2 | |
| 13 | 1A110780010 Шумоизоляция левой боковой крышки (передняя) | 1 | |
| 14 | 1A110780050 Шумоизоляция левой боковой крышки (задняя) | 1 | |
| 15 | 1A110780030 Шумоизоляция левой боковой крышки (верхняя — малая) | 1 | |
| 16 | 1A110780140 Шумоизоляция левой боковой крышки (верхняя — большая) | 1 | |
| 17 | 1A110780020 Теплоизоляция правой боковой крышки (передняя) | 1 | |
| 18 | 1A110780060 Теплоизоляция правой боковой крышки (задняя) | 1 | |
| 19 | 1A110780040 Теплоизоляция правой боковой крышки (верхняя — малая) | 1 | |
| 20 | 1A110780150 Теплоизоляция правой боковой крышки (верхняя — большая) | 1 | |
| 21 | 1A110780070 Теплоизоляционная фольга (алюминиевая) правой боковой крышки | 1 | |
| 22 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 4 | |
| 23 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 4 | |
| 24 | 03714400104 Саморез с шестигранной головкой и полукруглой головкой с шайбой ST4,0×10 | 4 | |
| 25 | 17007010780 Зажим М6 | 2 | |
| 26 | 18510080240 Левая педаль | 1 |
Вариатор
Схема и детали · позиций: 21
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A103010100 Внешний кожух вариатора | 1 | |
| 2 | 1A103010040 Передняя фиксирующая пластина защитного кожуха вариатора | 1 | |
| 3 | 1A103010050 Задняя фиксирующая пластина защитного кожуха вариатора | 1 | |
| 4 | 18507030320 Защелка защиты вариатора | 1 | |
| 5 | CA101040051 Ведущий вал в сборе | 1 | |
| 6 | 1A101140470 Гусеница 500мм | 1 | |
| 7 | 09561006206 Подшипник 6206 | 2 | |
| 8 | 18507030330 Инструмент для вариатора (опционально) | 1 | |
| 9 | 01254060126 Болт с шестигранной головкой M6×12 | 2 | |
| 10 | 21210300701 Ремень вариатора 900 Snowcross Замена для PN52-5222-C | 1 | |
| 11 | 21210300201 Ведомый шкив в сборе | 1 | |
| 12 | 004-TR-1702-0002-01 Шайба ведомого вариатора | 1 | |
| 13 | 21210300501 Болт ведомого шкива M10×115 | 1 | |
| 14 | 21210300101 Ведущий шкив в сборе | 1 | |
| 15 | 21140300901 Проволочная губка | 1 | |
| 16 | 21210300401 Болт ведущего шкива M14×155 | 1 | |
| 17 | 21190102601 Регулировочная шайба φ25.5×φ40×2 | 1 | |
| 18 | 21190102701 Регулировочная шайба φ25.5×φ40×0.5 | 1 | |
| 19 | 04922060025 Пластинчатая гайка (длинная) M6 | 1 | |
| 20 | 03414060164 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6X16 | 1 | |
| 21 | 1A103010130 Ключ для регулировки ремня вариатора | 1 |
Верхний блок электрооборудования
Схема и детали · позиций: 8
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510020010 Основание приборной панели 10,25 дюйма | 1 | |
| 2 | 1A109160200 Полноразмерная цветная многофункциональная приборная панель 10.25 дюйма | 1 | |
| 3-2 | 18509030080 Замок зажигания DESS | 1 | |
| 3-1 | 18509030091 Ключ зажигания (красный) Замена для 18509030090 | 1 | |
| 3 | 18509030002 Ключ с замком зажигания DESS SNOWCROSS | 1 | |
| 4 | 03414060124 Внутренний винт с шестигранной головкой и цилиндрической головкой под торцевой ключ M6×12 (черный) | 4 | |
| 5 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 4 | |
| 6 | 18509030101 Ключ зажигания (серый) Замена для 18509030100 | 1 |
Задние фонари
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18509070160 Жгут проводов задних фонарей | 1 | |
| 2 | 18510330010 Брызговик WT | 1 | |
| 3 | 18509070000 Задний фонарь (SM1000-3) | 2 | |
| 4 | 18510550010 LH Protector | 1 | |
| 5 | 18510550020 RH Protector | 1 | |
| 6 | 18508420020 Прицепное устройство в сборе | 1 | |
| 7 | 18508420240 Монтажная пластина прицепа | 1 | |
| 8 | 01224080452 Болт с шестигранной головкой M8×45（8.8) | 4 | |
| 9 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 | |
| 10 | 001-UT-2806-0105-00 Крышка гайки (черная) | 4 | |
| 11 | 18509070260 Резиновое кольцо заднего фонаря | 4 | |
| 12 | 18509070240 Крепление заднего фонаря | 2 | |
| 13 | 03356050164 Винт Torx M5 X 16 | 6 | |
| 14 | 06119051804 Шайба | 6 | |
| 15 | 90103040043 Кабельные стяжки 5.0×200 | 1 | |
| 16 | 13030481150 Заклепка φ4,8х11.5 | 1 | |
| 17 | 18509180080 Задний катафот | 2 | |
| 18 | 13030480800 Заклепка φ4,8х8 | 2 |
Основной жгут проводов
Схема и детали · позиций: 40
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| - | 1A109020400 Кабель для зарядки АКБ | 1 | |
| - | 18509020310 Розетка для зарядки АКБ | 1 | |
| 1 | 21210400401 Регулятор напряжения | 1 | |
| 2 | 13031064330 Заклепка с плоской круглой головкой 6.4*33.5 | 2 | |
| 3 | 21210400101 Электронный блок управления ECU | 1 | |
| 4 | 1A110010010 Кронштейн крепления ECU | 1 | |
| 6 | 03714400204 Саморез с шестигранной головкой и пресс-шайбой ST4.0×20 | 4 | |
| 7 | 1A109040020 Контроллер BCM | 1 | |
| 8 | 04614060024 Шестигранная контргайка фланца М6 | 2 | |
| 9 | 1A100030080 Пластина крепления переднего блока предохранителей | 1 | |
| 10 | 13030481150 Заклепка φ4,8х11.5 | 3 | |
| 11 | 03714400164 Саморез с шестигранной потайной головкой и подушечкой ST4.0×16 | 7 | |
| 12 | 18509090151 Площадка аккумуляторной батареи | 1 | |
| 13 | 1A110010030 Пластина крепления реле стартера SM900T | 1 | |
| 14 | 13060481900 Заклепка с большой шляпкой φ4.8×11 | 4 | |
| 15 | 13060481550 Заклепка с большой шляпкой φ4.8×15.5 | 1 | |
| 16 | 1A110010020 Кронштейн электронного дросселя | 1 | |
| 17 | 03356050164 Винт Torx M5 X 16 | 2 | |
| 18 | 1A109040010 Реле стартера | 1 | |
| 19 | EBX30L-BS Аккумуляторная батарея Leoch High Performance EBX30L-BS, 30Ач, 0/1 Замена для QN-YIX30L-BS Замена для 001-EL-3700-0500-00 | 1 | |
| 20 | 1A109010102 Главный жгут проводов | 1 | |
| 21 | 18514170120 Заземляющий провод аккумулятора | 1 | |
| 22 | 01224060162 Болт с шестигранным фланцем M6×16（8.8) | 1 | |
| 23 | 04612060022 Шестигранник. Фланцевая эластичная гайка M6 | 1 | |
| 24 | 1A109010220 Провод заземления двигателя | 1 | |
| 25 | 01254060126 Болт с шестигранной головкой M6×12 | 1 | |
| 26 | 01254060206 Болт с шестигранным фланцем 6x20 | 1 | |
| 27 | 04614060026 Шестигранная эластичная фланцевая гайка M6. | 1 | |
| 28 | 004-EL-3700-3330-00 Зуммер | 1 | |
| 29 | 90103040052 Кабельные стяжки 5*250 | 14 | |
| 30 | 90103040043 Кабельные стяжки 5.0×200 | 2 | |
| 31 | 90103040057 Металлические пластинчатые стяжки на молнии | 1 | |
| 32 | 19309300010 USB-розетка | 1 | |
| 33 | 1A109050010 Левый блок переключателей на руле | 1 | |
| 34 | 18511070000 Правая ручка переключателя в сборе с подогревом | 1 | |
| 35 | 18514090710 Кабель подключения обогрева шлема | 1 | |
| 36 | 004-EL-3700-3210-10 Пылезащитный колпачок с подогревом шлема | 1 | |
| 37 | 18500010370 Фиксированный кронштейн аккумулятора | 1 | |
| 38 | 01255060206 Болт с шестигранной головкой M6×20（10.9） | 1 | |
| 39 | 21210400601 Датчик положения дроссельной заслонки | 1 |
Грузовая платформа
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18510630000 Багажный кофр AODES | 1 | |
| 2 | 18510410080 Крепление багажного кофра на площадку | 4 | |
| 3 | 03414060304 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×30 | 8 | |
| 4 | 18514110120 Квадратная гайка М6 | 8 |
Расширители лыж
Схема и детали · позиций: 5
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18505040740 Расширитель лыжи Snowcross 1000 WT/SWT (1шт) | 2 | |
| 2 | 03414060254 Внутренние винты с шестигранной головкой под торцевой ключ и потайной головкой M6×25 | 4 | |
| 3 | 06119060184 Шайба φ6.5*φ18*1.5 | 4 | |
| 4 | 04212060002 Шестигранная контргайка | 4 | |
| 5 | 04612080022 Шестигранная фланцевая эластичная гайка M8. | 4 |
Скребки для удаления льда
Схема и детали · позиций: 10
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514370010 Скребок (лев) | 1 | |
| 2 | 18514370020 Скребок (прав) | 1 | |
| 3 | 1A114370040 Кронштейн скребка (лев) черный | 1 | |
| 4 | 1A114370050 Кронштейн скребка (прав) черный | 1 | |
| 5 | 18514370030 Кронштейн | 2 | |
| 6 | 01114060704 Шестигранный болт M6x70 | 2 | |
| 7 | 04612060024 Шестигранная фланцевая контргайка М6 | 2 | |
| 8 | 01214080304 Болт с шестигранной головкой М8х30 | 4 | |
| 9 | 04612080024 Стопорная гайка с шестигранным фланцем | 4 | |
| 10 | 06119061404 Шайба φ6xφ14x1.5 | 2 |
Комплект зеркал заднего вида
Схема и детали · позиций: 7
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A114110430 Ветровое стекло | 1 | |
| 2 | 18505140000 Левое зеркало заднего вида Замена для 18505140010 Замена для 18505140000/18505140010 | 1 | |
| 3 | 18505140010 Кронштейн левого зеркала заднего вида Замена для 18505140000 Замена для 18505140000/18505140010 | 1 | |
| 4 | 18505150000 Правое зеркало заднего вида Замена для 18505150010 Замена для 18505150000/18505150010 | 1 | |
| 5 | 18505150010 Кронштейн правого зеркала заднего вида Замена для 18505150000 Замена для 18505150000/18505150010 | 1 | |
| 6 | 18514120060 Резиновая шайба | 4 | |
| 8 | 16510340140 Защитная полоса от царапин на лобовом стекле(L=1000mm) | 1 |
Подогрев пассажирского сиденья
Схема и детали · позиций: 1
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514020521 Snowcross Сиденье пассажира с обогревом и подогревом ручек Замена для 18514020520 | 1 |
Усилительные пластины
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18508020200 Передняя часть усилительной пластины направляющей | 2 | |
| 2 | 18508020210 Усилительная пластина направляющей | 2 | |
| 3 | 18508020220 Усилительная пластина направляющей задняя | 2 | |
| 4 | 13030641650 Заклепка φ6.4х16.5 | 12 |
Предупреждающие таблички
Схема и детали · позиций: 2
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A113010010 Предупреждающие наклейки (версия на русском языке) | 1 | |
| 2 | 17013010400 предупреждение о батарее (на русском языке) | 1 |
Комплект наклеек
Схема и детали · позиций: 4
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 1A113041160 Комплект наклеек Синий Моне + Черный матовый | 1 | |
| 2 | 1A113041170 Комплект наклеек огненно-красный + матовый черный | 1 | |
| 3 | 1A113041180 Комплект наклеек лавово-красный + пустынный желтый | 1 | |
| 4 | 17010030200 Логотип | 1 |
Комбинация приборов
Схема и детали · позиций: 2
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 18514180000 Набор инструментов Snowcross | 1 | |
| 2 | 18509030040 Сервисный ключ | 1 |
Двигатель
Схема и детали · позиций: 2
Рисунок этого узла не опубликован в исходном каталоге.
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210100000 Двигателя в сборе 900CC (Турбо) | 1 | |
| 2 | 21210200003 Коробка передач в сборе (модель SM900T) | 1 |
Впускной коллектор и дроссельный узел
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210101002 Впускной коллектор | 1 | |
| 2 | 21210101101 Уплотнительное кольцо впускного коллектора | 3 | |
| 3 | 01224060302 Болт Torx с фланцем M6 x 30 | 8 | |
| 6 | 21210101301 Топливная форсунка | 3 | |
| 9 | 21210101401 Фиксатор топливной форсунки | 3 | |
| 10 | 21210101701 Топливная рампа | 1 | |
| 11 | 21210120101 Шестигранный болт с фланцем ST6.3-30 | 2 | |
| 12 | 21210101801 Соединительный патрубок (со стороны коллектора) | 1 | |
| 13 | 21210101901 Хомут 45-65 | 2 | |
| 14 | 21210102001 Дроссельная заслонка в сборе (электронный дроссель) | 1 | |
| 15 | 21210120601 Винт Torx с фланцем ST6.3-55 | 4 | |
| 16 | 21210102101 Соединительный патрубок (со стороны интеркулера) | 1 | |
| 17 | 21210101201 Датчик температуры и давления | 1 | |
| 18 | 21210120001 Болт Torx с фланцем M6 x 20 | 1 | |
| 19 | 21210101601 Скоба крепления патрубка | 2 | |
| 20 | 21210102501 Хомут TS14 | 2 | |
| 21 | 21210102301 Шланг подводящий охлаждающую жидкость | 1 | |
| 22 | 21210102401 Шланг отводящий охлаждающую жидкость | 1 | |
| 23 | 21210107501 Хомут φ16.8 | 2 |
Картер двигателя в сборе
Схема и детали · позиций: 39
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210102701 Блок цилиндров | 1 | |
| 2 | 21040105401 Центральный штифт 8 х 12 | 4 | |
| 3 | 21040105601 Заглушка Винт NPT 1/2 | 1 | |
| 4 | 21210103401 Резьбовая пробка M12×1.5 | 1 | |
| 5 | 21210103121 Вкладыш коленвала с масляной канавкой, синяя группа (Шанхай) | 4 | |
| 5 | 21210103101 Вкладыш коленвала с масляной канавкой, красная группа (Шанхай) | 4 | |
| 5 | 21210103112 Вкладыш коленвала с масляной канавкой, желтая группа (Тайвань) | 4 | |
| 5 | 21210103111 Вкладыш коленвала с масляной канавкой, желтая группа (Шанхай) | 4 | |
| 5 | 21210103102 Вкладыш коленвала с масляной канавкой, красная группа (Тайвань) | 4 | |
| 5 | 21210103122 Вкладыш коленвала с масляной канавкой, синяя группа (Тайвань) | 4 | |
| 6 | 21210103201 Вкладыш коленвала без масляной канавки, красная группа (Шанхай) | 4 | |
| 6 | 21210103221 Вкладыш коленвала без масляной канавки, синяя группа (Шанхай) | 4 | |
| 6 | 21210103211 Вкладыш коленвала без масляной канавки, желтая группа (Шанхай) | 4 | |
| 6 | 21210103212 Вкладыш коленвала без масляной канавки, желтая группа (Тайвань) | 4 | |
| 6 | 21210103202 Вкладыш коленвала без масляной канавки, красная группа (Тайвань) | 4 | |
| 6 | 21210103222 Вкладыш коленвала без масляной канавки, синяя группа (Тайвань) | 4 | |
| 7 | 01224060351 Винт с фланцем M6×35 | 12 | |
| 8 | 21210120201 Болт Torx с фланцем M9 x 113 Замена для 21210120202 | 8 | |
| 9 | 21210109601 Масляный сетчатый фильтр | 3 | |
| 10 | 21210103501 Прокладка масляного поддона (картера) | 1 | |
| 11 | 21210103601 Масляный поддон | 1 | |
| 12 | 21210120301 Болт Torx с фланцем M6 x 25 | 17 | |
| 13 | 01214080551 Болт с шестигранной головкой с фланцем М8*55 | 2 | |
| 14 | 21210104101 Прокладка корпуса подшипника | 1 | |
| 15 | 21210104001 Стопорное кольцо 72х2.5 | 1 | |
| 16 | 21210103801 Сальник коленвала φ35×62×7/7.5 | 1 | |
| 17 | 21210103901 Роликовый подшипник SKF RNU 207 ECP | 1 | |
| 18 | 01214080352 Шестигранный винт с потайной головкой M8×35 | 6 | |
| 19 | 21210103701 Крышка вала отбора мощности | 1 | |
| 20 | 21210103301 Полукольцо 40.5х60х1.95 | 2 | |
| 21 | 21210102801 Масляная форсунка | 3 | |
| 22 | 21210102901 Обратный клапан | 3 | |
| 23 | 21210109801 Медная шайба φ12×φ18×1.2 | 1 | |
| 24 | 21210109901 Сливная пробка M12×1.5 | 1 | |
| 25 | 01224080162 Шестигранный болт с фланцем M8×16 | 1 | |
| 26 | 21140101901 Медная шайба φ12,9×φ8,1×1 | 1 | |
| 27 | 21040104902 Хомут | 1 | |
| 28 | 21210110401 Шланг возврата масла из турбокомпрессора | 1 | |
| 29 | 21210110501 Хомут φ28.6 | 1 |
Коленчатый вал и шатун в сборе
Схема и детали · позиций: 13
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210100101 Коленчатый вал | 1 | |
| 2 | 21210100202 Шатун в сборе с крышкой | 3 | |
| 3 | 21210104501 Шатунный болт M7×1 | 6 | |
| 4 | 21210104622 Вкладыши шатнунные Синяя группа (Тайвань) | 6 | |
| 4 | 21210104602 Вкладыши шатнунные Красная группа (Тайвань) | 6 | |
| 4 | 21210104612 Вкладыши шатнунные Желтая группа (Тайвань) | 6 | |
| 4 | 21210104621 Вкладыши шатнунные Синяя группа (Шанхай) | 6 | |
| 4 | 21210104601 Вкладыши шатнунные Красная группа (Шанхай) | 6 | |
| 4 | 21210104611 Вкладыши шатнунные Желтая группа (Шанхай) | 6 | |
| 5 | 21210100300-A Поршень в сборе, Красная группа (для двигателя 900 куб. см) | 3 | |
| 5 | 21210100300-B Поршень в сборе, Желтая группа (для двигателя 900 куб. см) | 3 | |
| 6 | 21210100801 Поршневой палец | 3 | |
| 7 | 21210100901 Стопорное кольцо поршневого пальца | 6 |
Головка цилиндра в сборе
Схема и детали · позиций: 12
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210104701 Головка блока цилиндров Замена для 21210121001 Замена для 21210117201 Замена для 21210117201 | 1 | |
| 2 | 21210104801 Штуцер шланга | 1 | |
| 3 | 21210104901 Прокладка головки блока цилиндров | 1 | |
| 4 | 21210105001 Выпускной клапан | 6 | |
| 5 | 21210105101 Впускной клапан | 6 | |
| 6 | 21210105201 Маслосъемный колпачок | 12 | |
| 7 | 21210105301 Пружина клапана | 12 | |
| 8 | 21210105401 Тарелка пружины клапана | 12 | |
| 9 | 21210105501 Сухарь клапана | 24 | |
| 10 | 21210105601 Гидравлический толкатель клапана | 12 | |
| 11 | 01214060453 Болт Torx с фланцем M6 x 45 | 2 | |
| 12 | 21210120501 Болт ГБЦ M9 x 113 Замена для 21210120502 | 8 |
Система охлаждения двигателя и её привод
Схема и детали · позиций: 24
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 01224060553 Болт с шестигранной головкой с фланцем М6*55 | 2 | |
| 3 | 01214060453 Болт Torx с фланцем M6 x 45 | 4 | |
| 4 | 21210106901 Корпус водяного насоса | 1 | |
| 5 | 21210109501 Масляный радиатор теплообменника | 1 | |
| 6 | 21210109401 Уплотнительное кольцо масляного радиатора | 1 | |
| 7 | 21210106801 Корпус термостата | 1 | |
| 8 | 21210110701 Крышка генератора | 1 | |
| 9 | 21210106101 Упорная шайба φ12.5×φ21.5×1 | 1 | |
| 10 | 21210106301 Вал водяного насоса | 1 | |
| 11 | 21040113101 Игольчатый штифт | 1 | |
| 12 | 21210105901 Шестерня водяного насоса (25T) | 1 | |
| 13 | 21210106701 Уплотнительное кольцо крышки термостата φ31×3 | 2 | |
| 14 | 21210106601 Термостат | 1 | |
| 15 | 01224060302 Болт Torx с фланцем M6 x 30 | 14 | |
| 16 | 01224060161 Винт Torx с фланцем M6 X 16 | 1 | |
| 17 | 21210110901 Датчик положения коленчатого вала | 1 | |
| 18 | 21210106201 Сальник вала водяного насоса φ12×φ20×5 | 1 | |
| 19 | 21210106401 Торцевое уплотнение помпы | 1 | |
| 20 | 21210106501 Крыльчатка водяного насоса | 1 | |
| 21 | 21210107301 Датчик температуры | 1 | |
| 22 | 21210107201 Уплотнительная шайба Ф12×6×1 | 1 | |
| 23 | 21210107101 Уплотнительное кольцо корпуса водяного насоса | 1 | |
| 24 | 21210107401 Шланг подачи ОЖ к турбокомпрессору | 1 | |
| 25 | 21210107501 Хомут φ16.8 | 2 |
Система смазки двигателя
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210108001 Крышка маслосборника | 1 | |
| 2 | 21210108101 Направляющая трубка масляного щупа | 1 | |
| 3 | 21210120901 Болт с внутренним шестигранником M6×16 | 2 | |
| 4 | 21210108201 Уплотнительное кольцо трубки масляного щупа φ25×3 | 2 | |
| 5 | 21210108301 Масляный щуп | 1 | |
| 6 | 21040502401 Уплотнительное кольцо φ22×3,5 | 1 | |
| 7 | 21210108501 Прокладка крышки маслосборника | 1 | |
| 8 | 21210120301 Болт Torx с фланцем M6 x 25 | 18 | |
| 9 | 21210108601 Резиновая втулка | 2 | |
| 10 | 21210108701 Предохранительный клапан давления | 1 | |
| 11 | 21210108802 Пружина клапана давления | 1 | |
| 12 | 21210108901 Уплотнительное кольцо φ16×φ22×1.5 | 1 | |
| 13 | 21210109001 Пробка предохранительного клапана давления M16×1.5×19 | 1 | |
| 14 | 21210109101 Масляный фильтр | 1 | |
| 15 | 21040116901 Кольцо уплотнительное 61,5×2,65 | 1 | |
| 16 | 21040111801 Крышка масляного фильтра | 1 | |
| 17 | 01224060203 Болт Torx с фланцем M6 x 20 | 3 | |
| 18 | 21210110001 Датчик давления масла | 1 |
Магнето и электростартер
Схема и детали · позиций: 18
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210110801 Прокладка крышки магнето | 1 | |
| 2 | 21210120801 Болт под внутренний шестигранник M16×35 | 1 | |
| 3 | 21040109901 Шайба болта маховика | 1 | |
| 4 | 03344080161 Винт с фланцем M8×16 | 3 | |
| 5 | 21210111201 Ротор генератора | 1 | |
| 6 | 21040109501 Муфта обгонная (менять вместе с корпусом 21040109601) Замена для 21040109501/21040109601 | 1 | |
| 7 | 21040109601 Корпус муфты сцепления | 1 | |
| 8 | 21040109401 Шестерня свободная 64 зуба (21040109401) Замена для 21040109402 | 1 | |
| 9 | 03344100162 Болт под внутренний шестигранник M10×16 | 2 | |
| 10 | 21210112001 Теплоизоляционный экран (пластина) стартера | 1 | |
| 11 | 21210120401 Болт Torx с фланцем M8 x 35 | 1 | |
| 12 | 21210104301 Датчик детонации | 1 | |
| 13 | 01224060302 Болт Torx с фланцем M6 x 30 | 2 | |
| 14 | 21210111801 Стартер в сборе | 1 | |
| 15 | 21210111601 Ось блока шестерен стартера | 1 | |
| 16 | 21040109201 Двойная передача 49 зуб./11 зуб. | 1 | |
| 17 | 03344060401 Болт под внутренний шестигранник M6×40 | 3 | |
| 18 | 21210111101 Статор магнето | 1 |
Масляный насос и его привод
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01224060203 Болт Torx с фланцем M6 x 20 | 10 | |
| 2 | 21210112301 Втулка промежуточной шестерни | 3 | |
| 3 | 21210105701 Промежуточная шестерня водяного насоса 31 зуб | 1 | |
| 4 | 21210112601 Промежуточная шестерня масляного насоса 22 зуба | 1 | |
| 5 | 21210112701 Ведущая шестерня масляного насоса 29 зубьев | 1 | |
| 6 | 21210113201 Вал масляного насоса | 1 | |
| 7 | 21040112701 Игла-булавка 4×16 | 2 | |
| 8 | 21040113101 Игольчатый штифт | 2 | |
| 9 | 21210112901 Крышка масляного насоса I | 1 | |
| 10 | 21210113001 Направляющий штифт φ4×8 | 4 | |
| 11 | 21210113101 Ротор масляного насоса I | 1 | |
| 12 | 21210114001 Ротор масляного насоса III | 1 | |
| 13 | 21210113701 Крышка масляного насоса III | 1 | |
| 14 | 21210113501 Ротор масляного насоса II | 1 | |
| 15 | 21210113901 Вал масляного насоса II | 1 | |
| 16 | 21210113401 Крышка масляного насоса II | 1 | |
| 17 | 21210112501 Шестерня масляного насоса II (28 зубьев) | 1 | |
| 18 | 21210112401 Промежуточная шестерня масляного насоса II (26 зубьев) | 1 | |
| 19 | 21210113801 Уплотнительное кольцо φ46×2.5 | 1 | |
| 20 | 21210113601 Фиксирующий штифт φ5×17 | 1 |
Система турбонаддува
Схема и детали · позиций: 12
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01214080352 Шестигранный винт с потайной головкой M8×35 | 8 | |
| 2 | 21210114901 Шайба 8 мм | 9 | |
| 3 | 21210115001 Болт с буртиком M8 x 35 | 1 | |
| 4 | 21210114101 Турбонагнетатель в сборе YHJ | 1 | |
| 4 | 21210114102 Турбонагнетатель в сборе TL | 1 | |
| 5 | 21210114801 Прокладка турбокомпрессора | 1 | |
| 6 | 21210115101 Электромагнитный клапан со шлангами в сборе | 1 | |
| 7 | 21210110101 Трубка подачи масла к турбине | 1 | |
| 8 | 21210110301 Уплотнительная шайба | 2 | |
| 9 | 21210110201 Банжо-болт М10 | 2 | |
| 10 | 21210400501 Жгут проводов двигателя | 1 | |
| 12 | 21210112101 Стяжка 142 x 3.2 мм | 1 |
Клапанная крышка в сборе
Схема и детали · позиций: 13
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210115901 Клапанная крышка | 1 | |
| 2 | 21210116001 Прокладка клапанной крышки | 1 | |
| 3 | 21210116101 Уплотнительное кольцо свечного колодца | 3 | |
| 4 | 21210116201 Дистанционный винт Torx M6 | 6 | |
| 5 | 21210116301 Штуцер вентиляционной трубы | 1 | |
| 6 | 21210116401 Уплотнительное кольцо штуцера вентиляционной трубы φ15×2 | 1 | |
| 7 | 21210120701 Болт Torx с фланцем M6 x 20 | 8 | |
| 8 | 21210116501 Фиксатор жгута проводов | 3 | |
| 9 | 21210116601 Датчика положения распределительного вала | 1 | |
| 11 | 21210116801 Катушка зажигания | 3 | |
| 12 | 21210117001 Защитный колпачок | 3 | |
| 13 | 21210116901 Наконечник катушки зажигания | 3 | |
| 14 | 21210117101 Свеча зажигания NGK LMAR9AI-8D | 3 |
Газораспределительный механизм
Схема и детали · позиций: 19
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210117201 Постель распредвалов в сборе Замена для 21210121001 Замена для 21210104701 | 1 | |
| 2 | 21210117301 Уплотнительное кольцо | 6 | |
| 3 | 21210117401 Верхняя направляющая цепи ГРМ | 1 | |
| 4 | 01214060453 Болт Torx с фланцем M6 x 45 | 16 | |
| 5 | 21210117501 Выпускной распредвал | 1 | |
| 6 | 21210117601 V-образное уплотнительное кольцо 22S | 1 | |
| 7 | 21210117701 Впускной распредвал | 1 | |
| 8 | 21210117801 Звездочка распределительного вала ГРМ (40 зубьев) | 2 | |
| 9 | 21210117901 Винт с плоской головкой M14x1.5 | 2 | |
| 10 | 21210118001 Цепь ГРМ 6.35×8.25×142 | 1 | |
| 11 | 21210118101 Заглушка ГРМ | 1 | |
| 12 | 21210118201 Направляющая цепи ГРМ | 1 | |
| 13 | 21210118301 Штифт цилиндрический φ10×40 | 1 | |
| 14 | 21210118401 Башмак натяжителя цепи ГРМ | 1 | |
| 15 | 21210118501 Нижний ограничитель цепи ГРМ | 1 | |
| 16 | 21210118601 Плунжер натяжителя цепи ГРМ | 1 | |
| 17 | 21210118701 Пружина натяжителя цепи ГРМ | 1 | |
| 18 | 21210108901 Уплотнительное кольцо φ16×φ22×1.5 | 1 | |
| 19 | 21210118901 Резьбовая пробка натяжителя цепи ГРМ M16 x 1.5 | 1 |
Подвеска двигателя
Схема и детали · позиций: 9
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01314080402 Шестигранный болт с фланцем M8 x 40 | 4 | |
| 2 | 21210119401 Коническая пружинная шайба M8 | 8 | |
| 3 | 21210119501 Левый передний кронштейн опоры двигателя | 1 | |
| 4 | 21210119901 Правый задний кронштейн опоры двигателя | 1 | |
| 5 | 21210119601 Правый передний кронштейн опоры двигателя | 1 | |
| 6 | 21210119701 Подушка опоры правого переднего кронштейна двигателя | 1 | |
| 7 | 21210119301 Левый задний кронштейн опоры двигателя | 1 | |
| 8 | 21210119801 Винт Torx с грибовидной головкой M6 x 12 | 1 | |
| 9 | 01314080351 Шестигранный болт с фланцем M8 x 35 | 4 |
Крышка коробки передач
Схема и детали · позиций: 20
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 04633060023 Шестигранник. Гайка М6 | 1 | |
| 2 | 21210206901 Ось вилки выбора передач | 1 | |
| 3 | 21210202001 Уплотнительное кольцо φ8,1*16 | 1 | |
| 4 | 21210207001 Ограничительная пластина | 1 | |
| 5 | 21210207101 Пружинная направляющая втулка | 1 | |
| 6 | 21210207201 возвратная пружина | 1 | |
| 7 | 01324060401 Болт с шестигранной головкой большой фланцевый M6×40 | 1 | |
| 8 | 21210200101 Крышка коробки передач | 1 | |
| 9 | 01314060203 Болт с шестигранной головкой с фланцем М6*20 | 12 | |
| 10 | 21040105701 Резьбовая заглушка NPT1/8 | 2 | |
| 11 | 21140101901 Медная шайба φ12,9×φ8,1×1 | 1 | |
| 12 | 01214080352 Шестигранный винт с потайной головкой M8×35 | 1 | |
| 13 | 01314080851 Шестигранный фланцевый болт M8×85 | 1 | |
| 14 | 21040105601 Заглушка Винт NPT 1/2 | 1 | |
| 15 | 01314060351 Шестигранный винт M6 X 35 | 1 | |
| 16 | 21210201201 Магнитный винт слива масла | 1 | |
| 17 | 21210200601 Нажимная пластина датчика скорости | 1 | |
| 18 | 21210200501 Датчик скорости | 1 | |
| 19 | 21190203001 Эластичный цилиндрический штифт | 2 | |
| 20 | 21210206801 вилка переключения передач | 1 |
Картер коробки передач
Схема и детали · позиций: 33
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 2 | 21210209101 Длинный промежуточный вал | 1 | |
| 4 | 21210206701 Шестигранный болт M6×16 | 1 | |
| 5 | 21190209801 Цельнометаллическая шестигранная контргайка М6. | 1 | |
| 6 | 004-TR-1701-0400-02 Короткая тяга | 1 | |
| 7 | 21210206601 Узел управления передачей заднего хода (900сс) | 1 | |
| 8 | 21210202201 Штуцер вентиляционной трубы | 1 | |
| 9 | 21210202101 Резиновое стопорное кольцо | 1 | |
| 10 | 21210205901 Ось вилки включения заднего хода | 1 | |
| 12 | 21210200201 Корпус коробки передач | 1 | |
| 13 | 21190201601 Сальникφ28×φ48×8 | 1 | |
| 14 | 21210206001 Вилка переключения заднего хода (со штифтом) | 1 | |
| 15 | 21190203001 Эластичный цилиндрический штифт | 2 | |
| 16 | 21190202901 Эластичный цилиндрический штифт φ8×14 | 2 | |
| 17 | 21210201601 Направляющий вал натяжителя цепи | 1 | |
| 18 | 21210201701 Блок натяжителя цепи | 1 | |
| 19 | 21210200301 Позиционирующий штифт φ6×23,5 | 4 | |
| 20 | 21210201801 Открытое стопорное кольцо типа C | 1 | |
| 21 | 21140101901 Медная шайба φ12,9×φ8,1×1 | 1 | |
| 22 | 21210201501 Болты шестицветные с полукруглой головкой М8×20 | 1 | |
| 23 | 21210209501 Уплотнительное кольцо φ420×3,6 Замена для 21210200401 | 1 | |
| 24 | 21210201301 Масляный дефлектор | 1 | |
| 25 | 21140211101 Шайба плоская Ф6 | 2 | |
| 26 | 01214060161 Болт с шестигранным фланцем большой M6×16 | 2 | |
| 27 | 21210205601 Цепь (100 соединений) | 1 | |
| 28 | 21190202201 Стопорное кольцо вала φ48×1,75 | 2 | |
| 29 | 21210205801 Шестерня 49 зубьев | 1 | |
| 30 | 21190202501 Стопорное кольцо для отверстия φ80×1 | 1 | |
| 31 | 21190205101 Подшипник шариковый 6010ДУ2 | 1 | |
| 32 | 21210205701 Сальник приводного вала φ 65×φ54×8 | 1 | |
| 33 | 21210202001 Уплотнительное кольцо φ8,1*16 | 1 | |
| 34 | 21210201901 Регулировочный винт натяжителя | 1 | |
| 35 | 004-TR-1701-0029-01 Защёлка | 1 | |
| 36 | 21210202301 Вентиляционный шланг | 1 |
Шестерни коробки передач
Схема и детали · позиций: 32
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 21210202501 Радиальный шарикоподшипник (6908DU) | 1 | |
| 2 | 21190202701 Стопорное кольцо вала реверса φ40×1,75 | 1 | |
| 3 | 21190207001 возвратная пружина задней передачи | 1 | |
| 4 | 21210207301 Реверс-скользящая передача 27 Т | 1 | |
| 5 | 21210202701 Шпиндель | 1 | |
| 6 | 21210202801 Шестерня главного вала 34Т. | 1 | |
| 7 | 21210202901 Игольчатый роликоподшипник HK3520 | 1 | |
| 8 | 21210203001 Шайба Ф35×Ф46×3,6 | 1 | |
| 9 | 21210203101 Кольцо стопорное вала Ф35×2,5 | 1 | |
| 10 | 21190205201 Радиальный шарикоподшипник 6205DDU | 1 | |
| 11 | 21210203201 Радиальный шарикоподшипник (6205C3) | 2 | |
| 12 | 21210203301 Кольцо стопорное вала Ф27×2 | 1 | |
| 13 | 21210203401 Шестерня промежуточного вала 51Т | 1 | |
| 14 | 21210203501 плоский ключ с круглой головкой | 1 | |
| 15 | 21210203601 Кольцо стопорное вала Ф28×2 | 1 | |
| 16 | 21210203701 Шайба Ф28×42×1,5 | 2 | |
| 17 | 21210203801 Игольчатый роликоподшипник HK2820 | 2 | |
| 18 | 21210203901 Ведущая шестерня пониженной передачи 28Т. | 1 | |
| 19 | 21210204001 промежуточный вал | 1 | |
| 20 | 21210204102 Подрулевой переключатель Замена для 21210204101 | 1 | |
| 21 | 21210204202 Высококачественный привод 37Т. | 1 | |
| 22 | 21210204301 Кольцо стопорное спиральное двухслойное на вал Ф28×1,44 | 1 | |
| 23 | 21210204401 Кольцо стопорное Ф28×Ф35×2,4 | 1 | |
| 24 | 21210204501 Радиальный шарикоподшипник (6305DU) | 1 | |
| 25 | 21210204601 Радиальный шарикоподшипник 6304 | 1 | |
| 26 | 21210204701 Реверс ведомая шестерня 41Т | 1 | |
| 27 | 21210204801 Игольчатый роликоподшипник HK2816F | 1 | |
| 28 | 21210204901 Регулировочный рычаг | 1 | |
| 29 | 21210205001 Соединительная втулка привода | 1 | |
| 30 | 21210205101 Кольцо стопорное вала Ф32×2,5 | 1 | |
| 31 | 21210205201 Ведущая звездочка (27 зубьев) | 1 | |
| 32-34 | 21210207401 Комбинация ведомых шестерен промежуточного вала низшего диапазона | 1 |
Механизм переключения передач
Схема и детали · позиций: 17
| № | Артикул и название | В узле, шт. | Карточка артикула |
|---|---|---|---|
| 1 | 01214060161 Болт с шестигранным фланцем большой M6×16 | 2 | |
| 2 | 21210208301 Винт с шестигранной головкой и цилиндрической головкой M6×16 | 3 | |
| 3 | 21190207701 Правый фиксирующий кронштейн пластины переключения передач | 1 | |
| 4 | 21190207901 Рычаг переключения | 1 | |
| 5 | 21190208301 Нейлоновый чехол для ланч-стержня | 2 | |
| 6 | 21210209601 Направляющая пластина селектора КПП | 1 | |
| 7 | 17311050000 Рукоятка рычага переключения передач | 1 | |
| 8 | 04212080021 шестигранная гайка | 5 | |
| 9 | 21190208701 Винт переключения передач | 1 | |
| 10 | 21190208101 Рычаг переключения передач, соединяющий сиденье | 1 | |
| 11 | 01324060401 Болт с шестигранной головкой большой фланцевый M6×40 | 1 | |
| 12 | 21190208501 Шаровой шарнир основания кронштейна переключения передач | 1 | |
| 13 | 21190208601 Торсионная пружина переключателя передач | 1 | |
| 14 | 21190208201 Втулка рычага переключения передач | 1 | |
| 15 | 01214080452 Болт с шестигранной головкой М8×45 | 1 | |
| 16 | 21190207801 Левый фиксирующий кронштейн пластины переключения передач | 1 | |
| 17 | 21210208401 Заклепка креплением, 6,4×12,5 мм | 2 |
